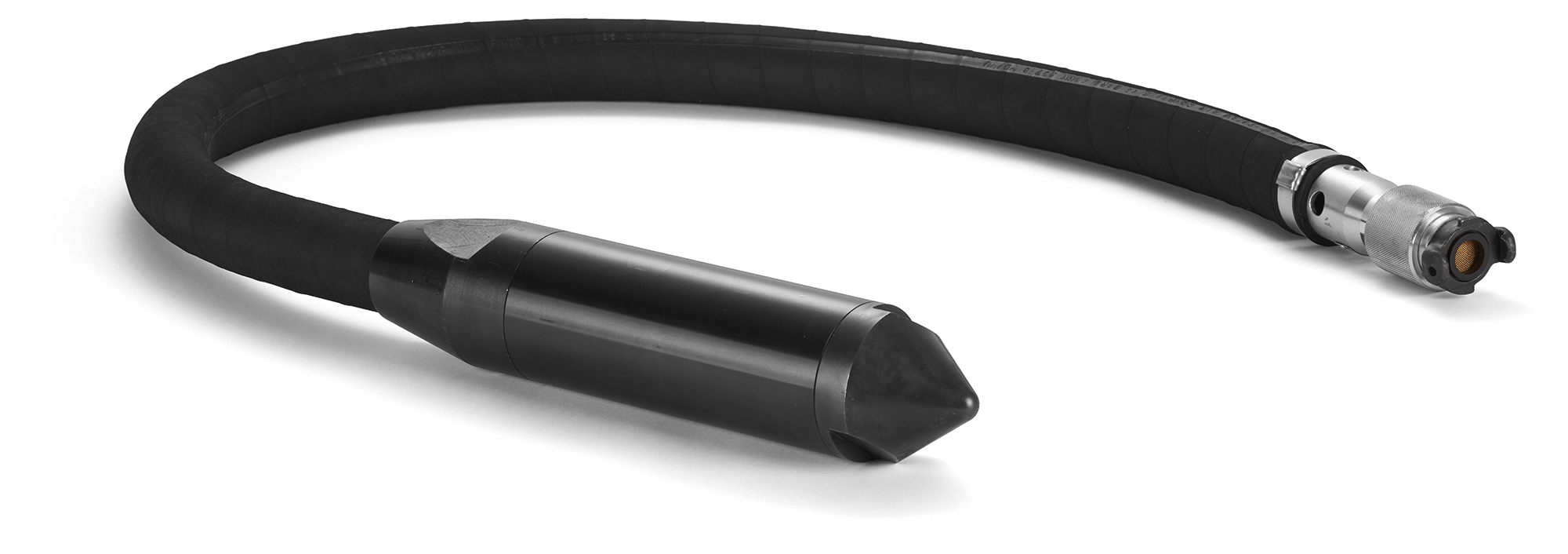

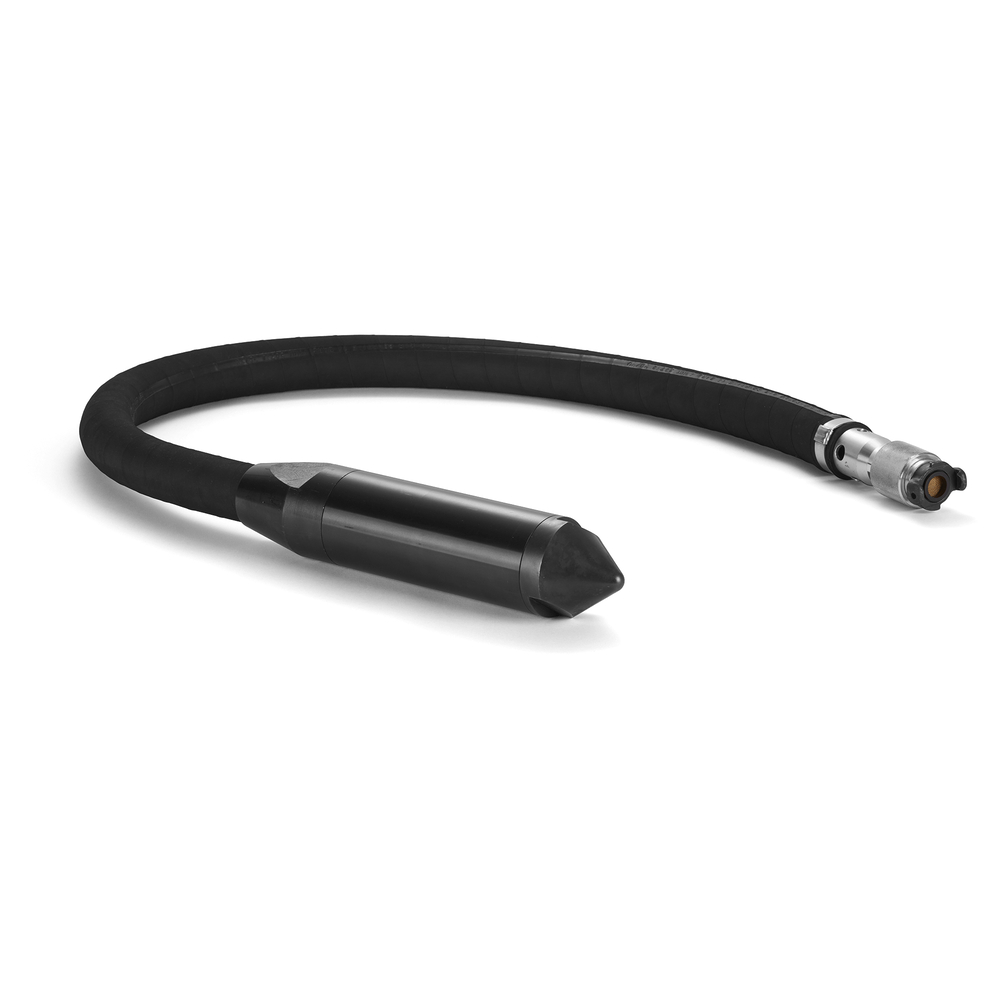

Vibrateur à béton AY HUSQVARNA - 967 93 98-01
Référence : HUS_967939801
Découvrez Vibrateur à béton AY HUSQVARNA - 967 93 98-01 disponible à l'achat
- Force centrifuge de 12 000 v/min pour performance optimale
- Poignée de butée à billes évitant les fuites d'air
- Absence de pièces mobiles réduisant les vibrations
- Refroidi par air pour une durée de vie prolongée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Vibrateur pneumatique Husqvarna AY, puissant et durable pour le béton.
Le vibrateur AY de Husqvarna est conçu pour réaliser efficacement la vibration de murs et de colonnes grâce à son alimentation et son refroidissement par air comprimé. Sa poignée de butée à billes facile à manœuvrer garantit une efficacité optimale, tout en prévenant les fuites d'air et les pertes de puissance. De plus, l'absence de pièces mobiles dans le tuyau limite les vibrations ressenties par l'utilisateur, accroissant ainsi la durabilité du produit.
Ce modèle offre une large gamme d'applications, avec une force centrifuge de 12 000 v/min, idéal pour les essais en laboratoire et les projets de construction. Son design ergonomique, associé à un rotor monobloc en acier de haute qualité, assure performances élevées et longévité. Avec un tuyau de 1,5 m et un poids brut de 16,8 kg, le vibrateur AY allie puissance et confort d'utilisation.
Longueur du tuyau : 1,5 m
Packaging length : 760mm
Packaging width : 500mm
Packaging height : 130mm
Article gross weight : 16 800 g
Vibration Value : 1,95 m/s²
Le principe d’utilisation consiste à éliminer les bulles d’air du béton frais. Pour cela, le béton doit être coulé en couches d’épaisseur égale de 30 à 50 cm. La tête du vibrateur est plongée à environ 15 cm dans la couche inférieure la plus proche afin de bien mélanger les couches. Il faut attendre environ 10 à 20 secondes jusqu’à ce que la surface autour de la tête soit brillante et sans bulles d’air. Ensuite, on retire lentement la tête pour que le béton remplisse le trou laissé. La tête est ensuite plongée dans le béton à une distance de 30 à 50 cm de la précédente insertion. Ces opérations sont répétées plusieurs fois jusqu’à élimination complète des bulles d’air dans la zone travaillée.
L’utilisation prévue est exclusivement professionnelle. Le vibrateur est destiné uniquement à éliminer les bulles d’air dans le béton frais et ne doit pas être utilisé pour d’autres travaux.
En cas de dysfonctionnement, par exemple si le produit ne démarre pas ou si la vibration diminue, il faut vérifier la pression et le débit d’air, s’assurer que la soupape à bille est ouverte, que le produit est correctement lubrifié, que les tuyaux d’alimentation ne fuient pas, et que la lamelle n’est pas usée. En cas de présence de poussière ou d’humidité dans la tête du vibrateur, il est nécessaire de démonter, nettoyer toutes les pièces avec du carburant, lubrifier, et remplacer la lamelle si besoin.
Le résultat attendu est l’élimination complète des bulles d’air dans le béton, visible par une surface brillante et sans bulles autour de la tête du vibrateur.
Le produit doit être utilisé dans un environnement sécurisé, en respectant les consignes de sécurité, notamment en matière de protection individuelle et de manipulation des tuyaux d’air pneumatiques.
Enfin, après utilisation, le produit doit être nettoyé à l’eau courante pour retirer le béton avant qu’il ne durcisse, et lubrifié régulièrement pour assurer son bon fonctionnement.
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Quelles sont les caractéristiques techniques principales du vibrateur à béton AY HUSQVARNA ?
Le vibrateur AY fonctionne à une vitesse de 12 000 tours/minute pour le modèle AY 157 et consomme 2,7 m³/min d'air comprimé. Il est équipé d’un rotor monobloc en acier, d’un tuyau de 1,5 m et pèse 16,8 kg. Sa vibration effective pondérée est de 1,95 m/s², ce qui limite la fatigue de l’utilisateur.
Comment assurer une utilisation correcte du vibrateur pour un béton frais ?
Le béton doit être coulé en couches de 30 à 50 cm d’épaisseur. La tête du vibrateur est plongée à environ 15 cm dans la couche inférieure pour bien mélanger les couches. Il faut attendre 10 à 20 secondes jusqu’à ce que la surface soit brillante et sans bulles d’air, puis retirer lentement la tête pour laisser le béton combler le trou. L’opération est répétée à une distance de 30 à 50 cm de la précédente insertion.
Quels sont les points clés à vérifier pour le démarrage et la maintenance du produit ?
Avant démarrage, il faut lubrifier le vibrateur, vidanger le réservoir d’eau du compresseur, connecter le vibrateur au compresseur et démarrer ce dernier. Après usage, il est recommandé de mettre un peu d’huile dans la tête et de faire passer un peu d’air pour éviter les dommages. Le nettoyage doit être effectué à l’eau courante pour retirer le béton avant durcissement.
Quels sont les signes et solutions en cas de dysfonctionnement du vibrateur ?
Si le produit ne démarre pas, vérifier la pression et le débit d’air, l’ouverture de la soupape à bille, l’absence d’obstruction et la lubrification. Une vibration faible peut être due à une lamelle usée ou un tube endommagé. En cas de présence de poussière ou d’humidité, démonter, nettoyer au carburant, lubrifier et remplacer la lamelle si nécessaire.
Quelles normes garantissent la conformité et la sécurité du vibrateur AY ?
Le produit est conforme à la directive européenne 2006/42/EC relative aux machines et respecte la norme EN 12649:2008+A1:2011, assurant la sécurité d’utilisation professionnelle et la fiabilité technique.
Comment le produit limite-t-il les vibrations pour l’utilisateur ?
Le vibrateur est conçu avec une absence de pièces mobiles dans le tuyau, ce qui réduit les vibrations transmises à l’utilisateur. Il dispose aussi d’un système anti-vibrations entre les poignées et l’opérateur. Il est conseillé de tenir légèrement l’outil sans appuyer fortement pour limiter la fatigue.
