Vibrateur à béton ER 507 B HUSQVARNA - 967 97 32-01
Référence : HUS_967973201
Découvrez Vibrateur à béton ER 507 B HUSQVARNA - 967 97 32-01 disponible à l'achat
- Force centrifuge élevée et réglable
- Adapté pour applications verticales et horizontales
- Supports à libération rapide pour plus de flexibilité
- Matériaux de haute qualité pour une longue durée de vie
- Composants faciles à remplacer
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents

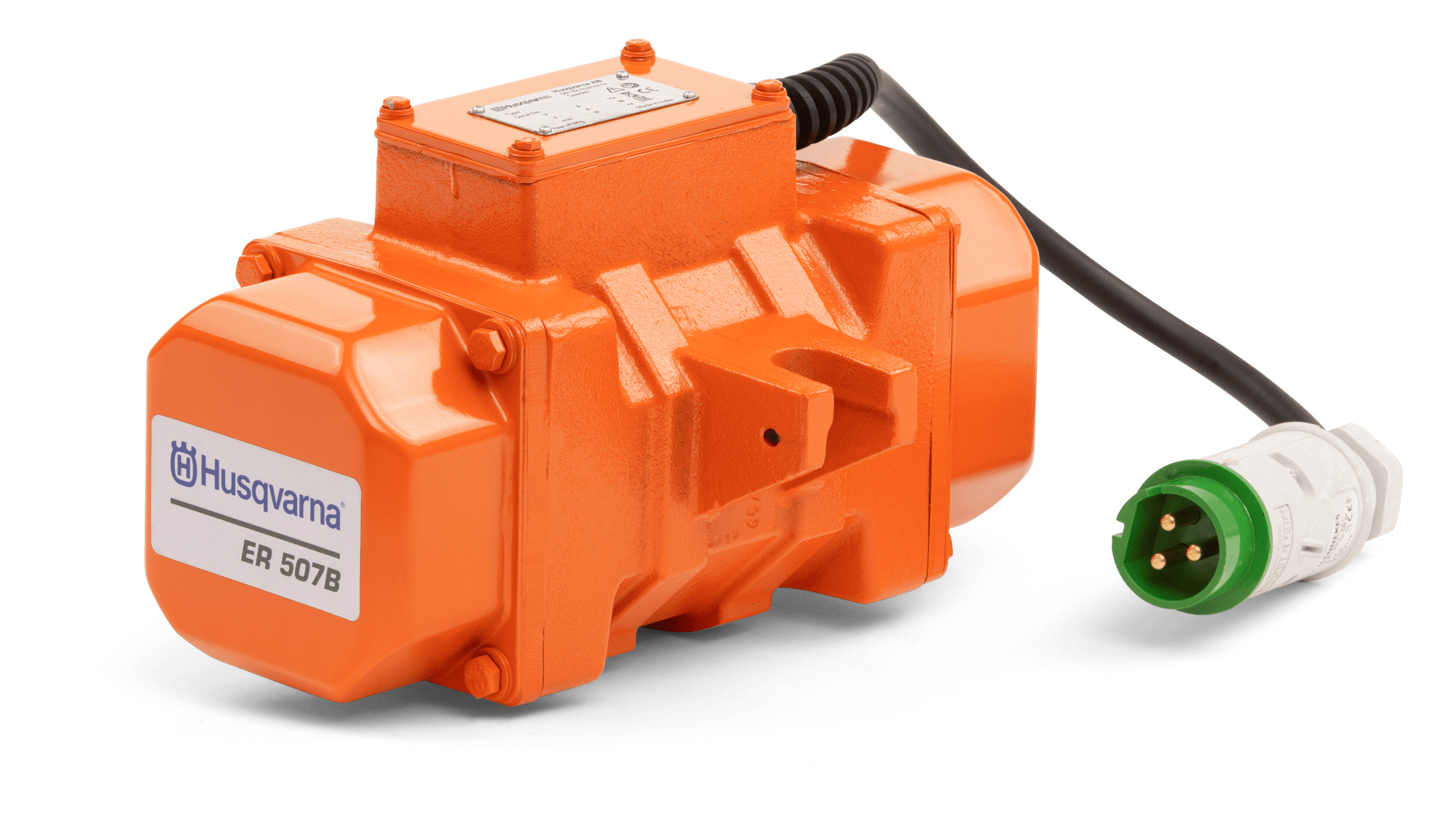

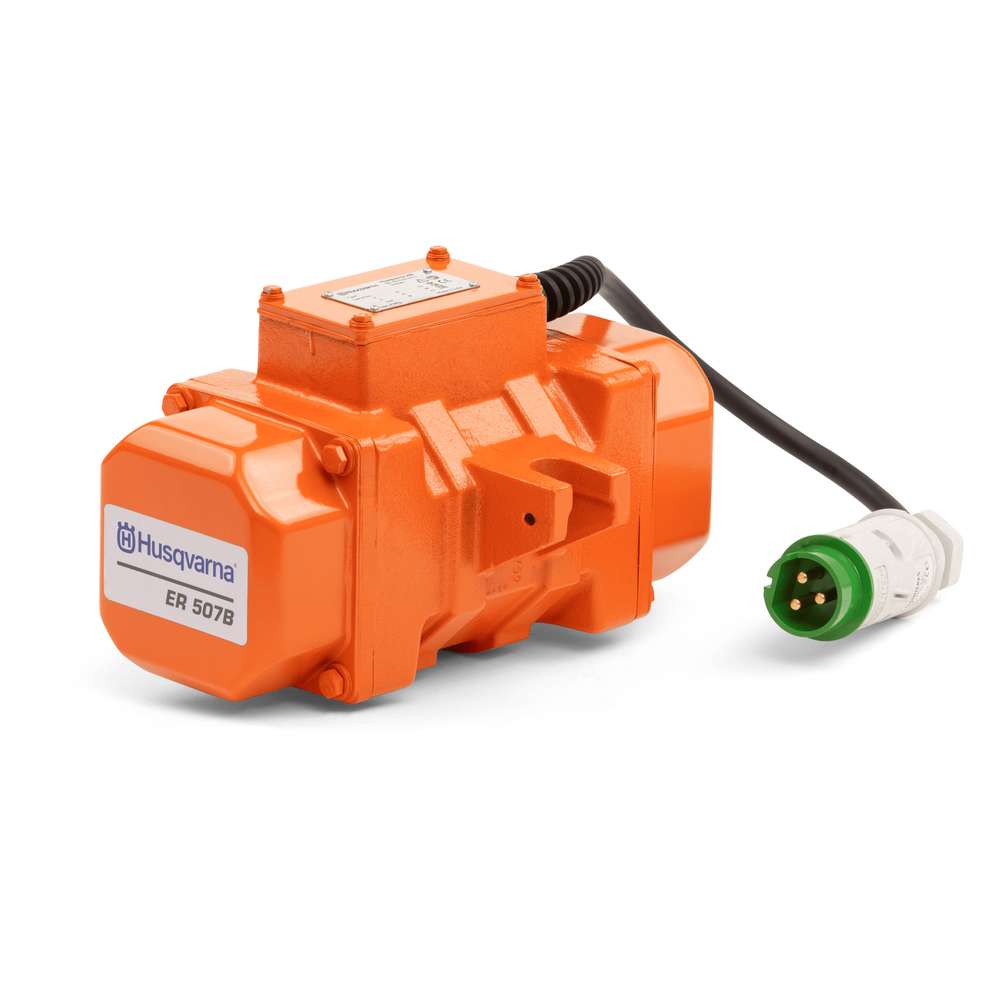

Vibrateur ER507B Moteur 6000 T/MIN 23,2KG HUSQVARNA - 967973201 est un appareil puissant conçu pour des applications professionnelles.
Les vibrateurs électriques externes à grande vitesse Husqvarna délivrent un excellent rendement grâce à leur force centrifuge élevée et réglable, ce qui permet d'adapter l'outil selon les exigences spécifiques de chaque tâche. Ils sont parfaitement adaptés à des travaux intensifs, tant en milieu vertical qu'horizontal, et sont particulièrement efficaces pour traiter le béton à affaissement moyen à élevé. La conception de ces vibrateurs inclut des supports à libération rapide, facilitant la portabilité et réduisant le nombre d'unités nécessaires.
Parmi ses caractéristiques, on trouve une force centrifuge réglable, des supports pratiques, une construction en matériaux de qualité comme la fonte ductile sous pression, ainsi qu'un entretien simplifié grâce à des composants faciles à remplacer. Ces avantages se traduisent par des résultats professionnels garantis, augmentant la densité du béton et assurant une finition lisse tout en maintenant des coûts d’entretien réduits.
Puissance moteur : 6000 T/MIN
Poids : 23,2 kg
Force centrifuge : Réglable
Applications : Verticales et horizontales
Idéal pour : Béton à affaissement moyen à élevé
Supports : À libération rapide
Matériaux : Fonte ductile sous pression
Entretien : Composants faciles à remplacer
Fiabilité : Élevée et rentable
Résultats : Augmente la densité du béton et surface lisse
L’appareil fonctionne en générant une force centrifuge réglable par l’ajustement des masses excentriques situées aux extrémités du rotor. Pour modifier cette force, il faut démonter les couvercles d’extrémité, retirer et retourner les masses excentriques à 180°, puis remonter l’ensemble. Cette opération doit être réalisée sur chaque extrémité du rotor. Le réglage de la force centrifuge permet d’adapter la vibration aux exigences spécifiques du béton traité.
Le vibrateur est raccordé à une alimentation électrique conforme, avec un câble adapté et correctement connecté au boîtier de jonction, en respectant les valeurs de tension et de fréquence indiquées sur la plaque signalétique. Avant mise en service, il convient de vérifier le bon assemblage, la libre rotation de l’arbre du rotor, l’isolation du moteur, ainsi que l’intensité consommée.
Le produit est destiné à un usage professionnel pour éliminer les bulles d’air du béton frais, améliorant ainsi la densité et la finition du matériau. Il peut être utilisé sur des formes béton verticales ou horizontales, selon la fréquence et le modèle du vibrateur. Le nombre d’appareils à utiliser doit être suffisant pour assurer une vibration homogène sur toute la surface du béton.
En cas de dysfonctionnement, des contrôles sont prévus : vérification du câblage, de la tension, de la fréquence, de l’état des roulements et du serrage des fixations. Le produit doit être arrêté immédiatement si des vibrations anormales apparaissent, et les réglages ou réparations doivent être effectués avant reprise.
Après chaque utilisation, le vibrateur doit être nettoyé à l’eau courante pour éliminer le béton avant qu’il ne durcisse. Un entretien régulier comprend la lubrification et l’inspection des roulements selon un calendrier précis, ainsi que le remplacement des pièces usées.
Pour le stockage, le produit doit être conservé propre, dans un endroit sec, à l’abri du gel et sécurisé contre tout accès non autorisé. Lors du transport, il est recommandé d’utiliser une palette et un chariot élévateur.
L’utilisation correcte du vibrateur permet d’obtenir un béton compacté, sans bulles d’air, avec une finition lisse et homogène.
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Quels sont les réglages possibles de la force centrifuge sur le vibrateur ER 507 B HUSQVARNA ?
La force centrifuge du vibrateur ER 507 B est réglable en modifiant la position des masses excentriques situées aux extrémités du rotor. Pour cela, il faut démonter les couvercles d’extrémité, retirer les masses, les retourner à 180° puis remonter l’ensemble. Ce réglage doit être effectué sur chaque extrémité du rotor pour adapter la vibration aux exigences du béton à traiter.
Comment fixer correctement le vibrateur ER 507 B sur une forme béton ?
Le vibrateur doit être solidement fixé sur une forme béton rigide, soit directement avec des boulons adaptés (classe 8.8 ou 10.9), soit à l’aide de supports à souder sur la structure porteuse. Il est important de vérifier que la surface de la forme est propre, plane et non peinte avant fixation, et de contrôler le serrage des fixations après les premières heures d’utilisation.
Quelles sont les vérifications à effectuer avant la mise en service du vibrateur ?
Avant utilisation, il faut s’assurer que le rotor tourne librement sans jeu, vérifier l’isolation électrique du moteur avec un multimètre à 2,2 kV pendant 5 secondes, contrôler que la tension d’alimentation correspond à celle indiquée sur la plaque signalétique, et mesurer l’intensité consommée pour qu’elle ne dépasse pas la valeur nominale.
Quels sont les points clés de l’entretien du vibrateur ER 507 B ?
L’entretien comprend un nettoyage à l’eau courante après chaque usage pour éliminer le béton frais, la lubrification régulière des roulements selon un calendrier précis, ainsi que le remplacement des pièces usées ou endommagées. Il est interdit d’utiliser un nettoyeur haute pression. Le produit doit être stocké propre, au sec, à l’abri du gel et sécurisé.
Comment diagnostiquer et résoudre un dysfonctionnement du vibrateur ?
En cas de non-démarrage, vérifier le câble et la prise d’alimentation, la connexion électrique dans le boîtier, et l’état des phases du stator. Si le disjoncteur différentiel (RCD) saute, contrôler l’isolation à la terre. En cas de vibrations anormales ou bruit élevé, inspecter les roulements et le serrage des fixations. Toute anomalie nécessite réparation avant reprise.
Comment le vibrateur ER 507 B assure-t-il une vibration adaptée pour le béton ?
Grâce à sa force centrifuge réglable, ce vibrateur peut être ajusté pour traiter efficacement des bétons à affaissement moyen à élevé, en milieu vertical ou horizontal. Cette adaptabilité permet d’obtenir un béton compacté sans bulles d’air, avec une finition lisse et homogène.
