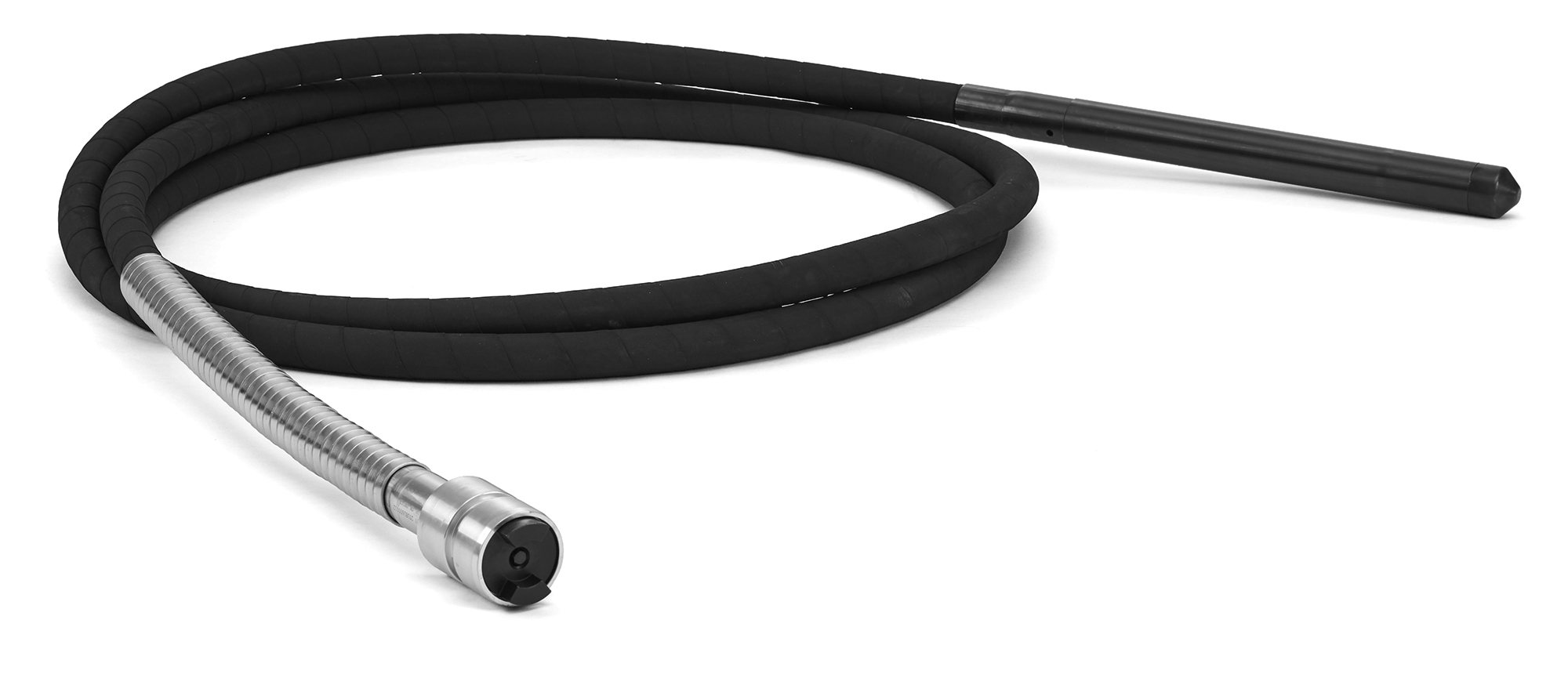

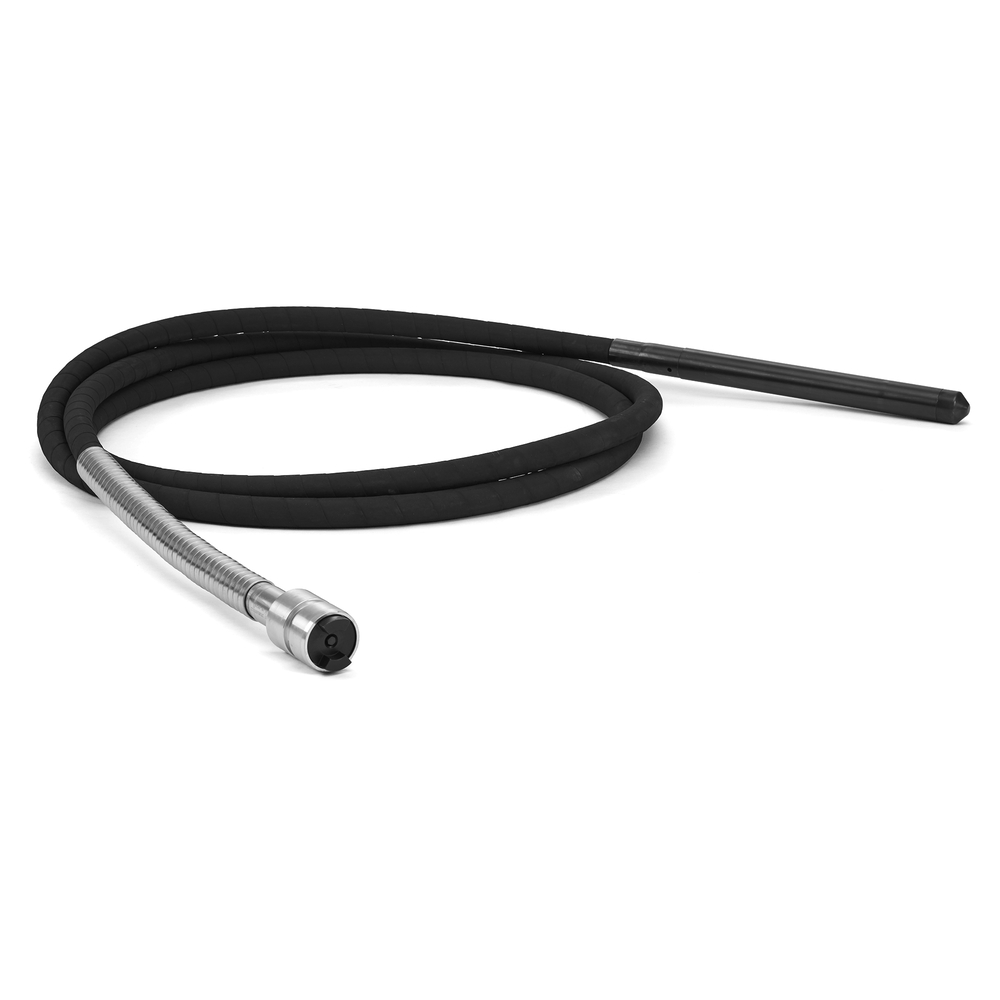

Vibrateur à béton AA37 DIAMETRE AIGUILLE 39-2,1KG-LONGUEUR 366MM-GAINE 6,38M HUSQVARNA - 967 85 74-01
Référence : HUS_967857401
Découvrez Vibrateur à béton AA37 DIAMETRE AIGUILLE 39-2,1KG-LONGUEUR 366MM-GAINE 6,38M HUSQVARNA - 967 85 74-01 disponible à l'achat
- Long tuyau de 6 mètres pour une excellente portée
- Forme conique pour maintenir la vitesse et éviter les pertes
- Vibrateur à pendule mécanique pour applications intensives
- Conception ergonomique réduisant les vibrations
- Raccord rapide durable avec arbre flexible
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Vibrateur mécanique Husqvarna AA37, conçu pour des performances intensives sur chantiers exigeants.
La gamme Husqvarna AA de vibrateurs à béton à pendule mécanique est idéale pour des applications lourdes. Alimenté par des moteurs à essence ou diesel modernes, cet appareil offre d'excellentes performances tout en restant convivial. Sa conception ergonomique permet de réduire les vibrations, garantissant un confort d'utilisation prolongé. Le raccord rapide et l'arbre flexible assurent praticité et durabilité.
Ce modèle dispose d'un tuyau de six mètres pour une portée accrue, facilitant le contrôle sur le chantier. La forme conique du pendule optimise la zone de frottement, préservant ainsi la vitesse. Fabriqué en alliage de magnésium et en acier trempé, il est conçu pour durer, tandis que le renforcement du tuyau en caoutchouc améliore sa longévité. Simple d'entretien, ce vibrateur est également économique à maintenir.
Caractéristiques techniques : diamètre du tube 39 mm, vibrations par minute 12 000, poids total de l'article 20,6 kg.
Vibrations per Minute : 12 000
Diamètre du tube : 39mm
Packaging length : 900mm
Packaging width : 710mm
Packaging height : 100mm
Article gross weight : 20 600 g
Vibration Value : 1,56 m/s²
Pour utiliser le vibrateur, le béton doit être coulé en couches d’épaisseur égale de 30 à 50 cm. La tête du vibrateur doit être plongée à environ 15 cm dans la couche inférieure la plus proche afin de mélanger correctement les couches. Il faut attendre 10 à 20 secondes jusqu’à ce que la surface autour de la tête soit brillante et sans bulles d’air visibles, puis retirer lentement la tête pour que le béton remplisse le trou. Ensuite, la tête est plongée à nouveau dans le béton à une distance de 30 à 50 cm de la position précédente. Ces étapes sont répétées plusieurs fois jusqu’à ce que toutes les bulles d’air soient éliminées de la zone.
Il est important de ne pas créer d’angles secs ou de boucles sur l’arbre flexible, car cela augmente l’usure. Le produit ne doit pas être utilisé pour déplacer le béton sur le côté.
Pour arrêter le produit, il faut suivre les instructions spécifiques de l’unité d’entraînement.
En cas de vibrations anormales ou trop fortes, il faut arrêter immédiatement le produit et ne pas poursuivre l’opération tant que la cause n’est pas corrigée.
Le nettoyage doit être effectué après chaque utilisation, en retirant le béton avant qu’il ne durcisse, avec de l’eau courante sans utiliser de nettoyeur haute pression.
L’entretien est nécessaire toutes les 500 heures d’utilisation. Il comprend le démontage de la tête du vibrateur, le remplacement des joints toriques, du manchon d’étanchéité et du roulement à billes, ainsi que la lubrification du roulement et de l’arbre flexible. Après entretien, la tête doit être remontée dans l’ordre inverse.
Le produit doit être stocké dans un endroit sec, à l’abri du gel et hors de portée des personnes non autorisées.
Ce vibrateur est destiné uniquement à éliminer les bulles d’air du béton frais dans un contexte professionnel et ne doit pas être utilisé pour d’autres travaux.
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Quels sont les critères techniques spécifiques du vibrateur à béton AA37 ?
Le vibrateur AA37 possède un diamètre de tête de 39 mm et une longueur de tête de 366 mm. Il génère 12 000 vibrations par minute avec une accélération effective pondérée de 1,56 m/s². Le poids total est de 19 kg environ, et il est équipé d’un long tuyau flexible de 6 mètres pour une portée accrue sur chantier.
Comment s’effectue la connexion et la mise en route du vibrateur ?
Le vibrateur se connecte à une unité d’entraînement essence ou diesel via un raccord rapide d’arbre flexible. Il est impératif de ne pas brancher le vibrateur à une unité d’entraînement en marche. Après connexion, le démarrage suit les instructions de l’unité d’entraînement. En cas d’absence de vibrations dans la tête, il faut frapper légèrement sur le côté pour lancer la vibration.
Quelles sont les recommandations d’utilisation pour un béton coulé en couches ?
Le béton doit être coulé en couches d’épaisseur égale de 30 à 50 cm. La tête du vibrateur doit être plongée à environ 15 cm dans la couche inférieure la plus proche afin de bien mélanger les couches. Il faut attendre 10 à 20 secondes jusqu’à disparition des bulles d’air visibles, puis retirer lentement la tête pour laisser le béton remplir le trou, avant de répéter l’opération à une distance de 30 à 50 cm.
Quelles sont les consignes d’entretien et de maintenance spécifiques au produit ?
L’entretien est nécessaire toutes les 500 heures d’utilisation et comprend le démontage de la tête, le remplacement des joints toriques, du manchon d’étanchéité et du roulement à billes, ainsi que la lubrification du roulement et de l’arbre flexible. Le nettoyage doit être effectué après chaque utilisation avec de l’eau courante, sans nettoyeur haute pression, pour retirer le béton avant durcissement.
Quelles normes et certifications garantissent la sécurité et la conformité du vibrateur ?
Ce vibrateur est conforme aux directives européennes 2006/42/CE relative aux machines et 2014/30/UE relative à la compatibilité électromagnétique. Les normes harmonisées appliquées incluent notamment EN 12649:2008+A1:2011 et EN ISO 12100:2010, garantissant la sécurité d’usage et la compatibilité technique.
Quels sont les risques liés aux vibrations pour l’utilisateur et comment les limiter ?
Une exposition prolongée aux vibrations peut entraîner des lésions graves aux mains, bras et système nerveux, avec des symptômes comme engourdissement, picotements ou douleurs. Il est recommandé de ne pas appuyer fortement, de tenir le tuyau sans serrer, et d’arrêter immédiatement l’appareil en cas de vibrations anormales. Un entretien régulier permet aussi de maintenir un niveau de vibrations conforme.
