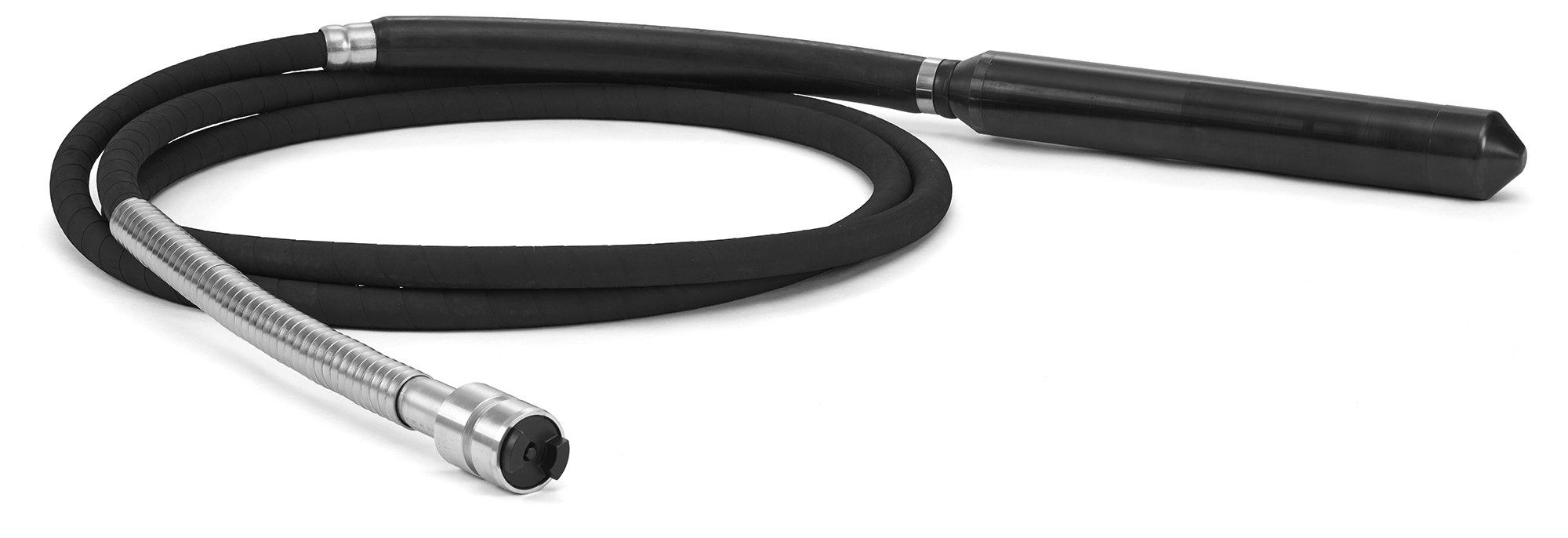

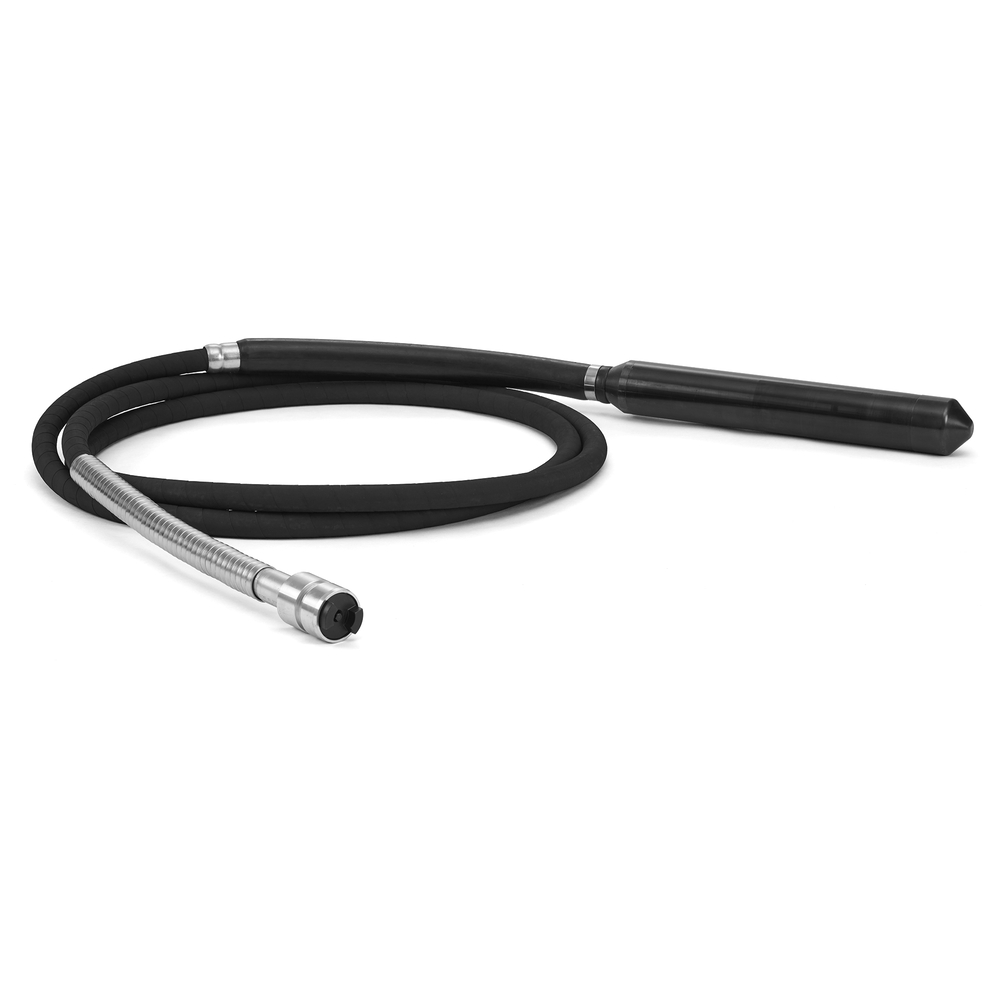

Vibrateur à béton AA77 DIAMETRE AIGUILLE 75-9KG-LONGUEUR 510MM-GAINE 6,51M HUSQVARNA - 967 85 77-01
Référence : HUS_967857701
Découvrez Vibrateur à béton AA77 DIAMETRE AIGUILLE 75-9KG-LONGUEUR 510MM-GAINE 6,51M HUSQVARNA - 967 85 77-01 disponible à l'achat
- Long tuyau de six mètres pour une excellente portée.
- Forme conique pour maintenir la vitesse et éviter les pertes.
- Alimenté par des unités d'entraînement à essence ou diesel.
- Conception ergonomique pour réduire les vibrations.
- Raccord rapide durable avec un arbre flexible.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Le vibrateur mécanique Husqvarna AA77, d'un diamètre d'aiguille de 75 mm, est conçu pour une utilisation intensive sur les chantiers.
Ce vibrateur est alimenté par des moteurs à essence ou diesel modernes, alliant performances élevées et convivialité. Sa conception ergonomique limite les vibrations pour un meilleur confort d'utilisation. Le tuyau de 6,51 m permet un bon contrôle de la portée sur le chantier. Son raccord rapide robuste associé à un arbre flexible facilite la mise en œuvre.
Son fonctionnement est optimisé grâce à la forme conique du chemin du pendule, laquelle augmente la zone de frottement de la tête, préservant ainsi la vitesse et limitant les pertes de tours par minute. Fabriqué en alliage de magnésium et en acier trempé, ce vibrateur a été conçu pour durer. Son diamètre de tube est de 75 mm et il génère 9 200 vibrations par minute. Enfin, sa conception assure un entretien simple et économique pour prolonger sa durée de vie.
Vibrations per Minute : 9 200
Diamètre du tube : 75mm
Packaging length : 900mm
Packaging width : 700mm
Packaging height : 100mm
Article gross weight : 27 800 g
Vibration Value : 3,16 m/s²
Pour démarrer le produit, il faut se référer au manuel de l'unité d'entraînement. Si la tête du vibrateur ne vibre pas immédiatement, il est conseillé de frapper légèrement sur le côté de la tête pour lancer la vibration.
L'utilisation consiste à couler le béton en couches d'épaisseur égale de 30 à 50 cm. La tête du vibrateur est plongée à environ 15 cm dans la couche inférieure la plus proche pour bien mélanger les couches. Il faut attendre environ 10 à 20 secondes jusqu'à ce que la surface autour de la tête devienne brillante et qu'aucune bulle d'air n'apparaisse. Ensuite, la tête est retirée lentement pour permettre au béton de combler le trou laissé. La tête est ensuite plongée dans le béton à une distance de 30 à 50 cm de la précédente immersion. Ces étapes sont répétées plusieurs fois jusqu'à élimination complète des bulles d'air dans la zone traitée.
Le produit ne doit pas être utilisé pour déplacer le béton sur le côté et il faut éviter de créer des angles secs ou des boucles sur l'arbre flexible, car cela augmente l'usure.
Pour arrêter le produit, il faut se référer au manuel d'utilisation de l'unité d'entraînement.
En cas de fonctionnement non conforme, notamment en cas de vibrations soudaines et fortes, il est conseillé d'arrêter immédiatement le produit et de ne pas poursuivre l'opération avant correction de la cause.
Le résultat attendu est l'élimination complète des bulles d'air du béton frais, visible lorsque la surface autour de la tête du vibrateur est brillante et sans bulles d'air apparentes.
L'utilisation est réservée à un usage professionnel pour le traitement du béton frais uniquement.
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Quelles sont les caractéristiques techniques principales du vibrateur à béton AA77 ?
Le vibrateur AA77 possède un diamètre de tête de 75 mm et une longueur de tête de 510 mm. Il génère 9 200 vibrations par minute avec une accélération effective pondérée de 3,16 m/s² selon la norme EN ISO 5349-1. Son arbre flexible mesure 5,8 mètres de long, offrant une bonne portée sur chantier.
Comment raccorder et démarrer ce vibrateur sur le chantier ?
Le vibrateur se connecte à une unité d'entraînement essence ou diesel à l'arrêt en insérant le connecteur de l'arbre flexible dans le raccord de l'unité après avoir soulevé la goupille de verrouillage. Il faut aligner les raccords avant de relâcher la goupille. Le démarrage s’effectue selon le manuel de l’unité d’entraînement, et si la tête ne vibre pas immédiatement, il est recommandé de frapper légèrement sur le côté de la tête.
Quelles sont les étapes d’utilisation pour un traitement efficace du béton frais ?
Le béton doit être coulé en couches de 30 à 50 cm d’épaisseur. La tête du vibrateur est plongée à environ 15 cm dans la couche inférieure pour bien mélanger. Il faut attendre 10 à 20 secondes jusqu’à ce que la surface autour de la tête devienne brillante et sans bulles d’air, puis retirer lentement la tête. Cette opération est répétée à intervalles de 30 à 50 cm jusqu’à élimination complète des bulles d’air.
Quelles précautions spécifiques doivent être respectées pour la manipulation et la sécurité ?
Le produit génère des vibrations pouvant causer des blessures à l’opérateur en cas d’utilisation prolongée. Il est impératif de suivre les consignes de sécurité, notamment porter un équipement de protection individuel homologué, éviter les angles secs ou boucles sur l’arbre flexible, et arrêter immédiatement le produit en cas de vibrations soudaines et fortes. Le produit est réservé à un usage professionnel.
Comment entretenir ce vibrateur pour garantir sa durabilité ?
L’entretien est recommandé toutes les 500 heures d’utilisation. Il comprend le démontage de la tête du vibrateur, le remplacement des joints toriques, du manchon d’étanchéité et du roulement à billes, ainsi que la lubrification du roulement et de l’arbre flexible avec des graisses spécifiques. Le nettoyage doit être fait à l’eau courante sans utiliser de nettoyeur haute pression.
Quelles normes et conformités ce produit respecte-t-il ?
Le vibrateur à béton AA77 est conforme aux directives européennes 2006/42/CE relative aux machines et 2014/30/UE relative à la compatibilité électromagnétique. Les normes harmonisées appliquées sont notamment EN 12649:2008+A1:2011 et EN ISO 12100:2010.
