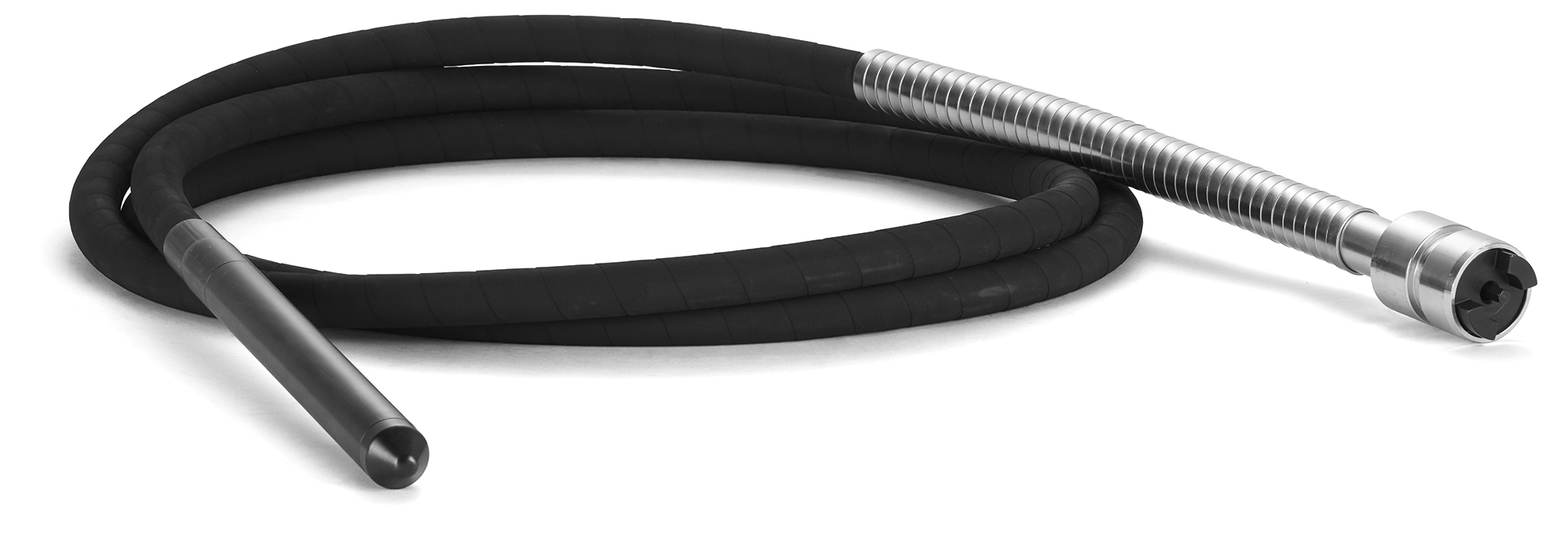

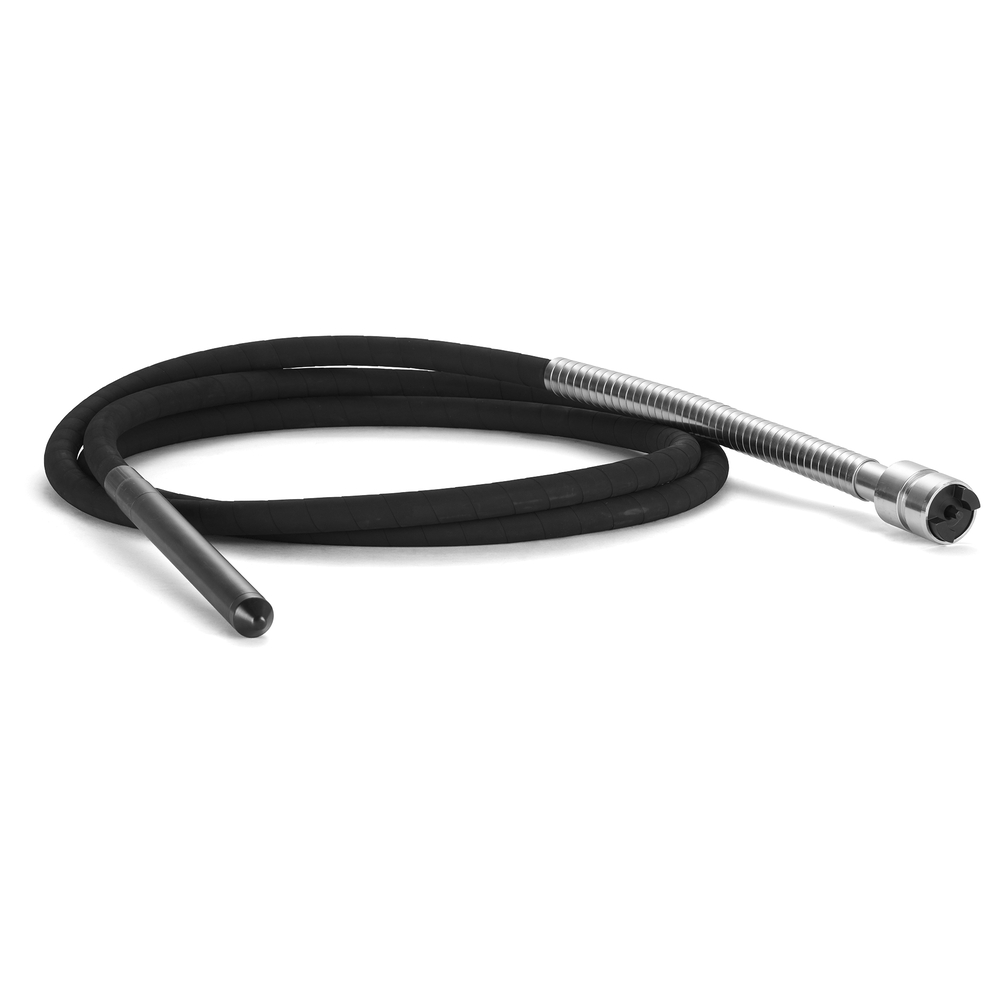

Vibrateur à béton AZ36 DIAMETRE AIGUILLE 35-2KG-LONGUEUR 330MM-GAINE 5M HUSQVARNA - 967 93 90-01
Référence : HUS_967939001
Découvrez Vibrateur à béton AZ36 DIAMETRE AIGUILLE 35-2KG-LONGUEUR 330MM-GAINE 5M HUSQVARNA - 967 93 90-01 disponible à l'achat
- Long tuyau de cinq mètres offre une excellente portée.
- Utilisation d'alliage en magnésium et acier trempé.
- Conception ergonomique réduit les vibrations.
- Raccord rapide durable avec arbre flexible.
- Alimenté par des unités à essence ou diesel modernes.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Le vibrateur mécanique AZ36 Husqvarna est conçu pour les chantiers de construction de taille moyenne.
Ce vibrateur à béton utilise des unités d'entraînement à essence ou diesel modernes pour offrir des performances optimales et une convivialité maximale. Sa conception ergonomique diminue les vibrations, garantissant un confort d'utilisation pendant le travail. Le long tuyau de cinq mètres permet une excellente portée, assurant un meilleur contrôle sur le chantier.
L'AZ36 est fabriqué avec un alliage en magnésium et de l'acier trempé par induction dans les parties d'usure, ce qui contribue à sa durabilité. Son arbre du pendule est conçu pour se déplacer directement à l'intérieur du capuchon, réduisant ainsi le poids total. Ce produit se distingue par sa facilité d'entretien, avec une conception générale prévue pour un entretien simple et économique. Il présente un diamètre du tube de 35 mm, une vibration par minute de 12 000 et un poids brut de 15 500 g.
Vibrations per Minute : 12 000
Diamètre du tube : 35mm
Packaging length : 800mm
Packaging width : 890mm
Packaging height : 100mm
Article gross weight : 15 500 g
Vibration Value : 5,22 m/s²
Pour démarrer le produit, il faut suivre les instructions du manuel d'utilisation de l'unité d'entraînement. Si aucune vibration n'est ressentie dans la tête du vibrateur, il est conseillé de frapper légèrement sur le côté de la tête pour lancer la vibration.
L'utilisation se déroule en coulant le béton en couches d'épaisseur égale de 30 à 50 cm. La tête du vibrateur doit être plongée à environ 15 cm dans la couche inférieure la plus proche pour bien mélanger les couches. On attend ensuite environ 10 à 20 secondes, jusqu'à ce que la surface autour de la tête soit brillante et sans bulles d'air. La tête est ensuite retirée lentement pour que le béton remplisse le trou laissé. Elle est ensuite plongée dans le béton à une distance de 30 à 50 cm de l'endroit précédent. Ces étapes sont répétées plusieurs fois jusqu'à élimination complète des bulles d'air dans la zone traitée.
Pour arrêter le produit, il faut se référer au manuel de l'unité d'entraînement.
En cas de fonctionnement non conforme, notamment si de fortes vibrations apparaissent soudainement, il est conseillé d'arrêter immédiatement le produit et de ne pas poursuivre avant correction de la cause.
Le résultat attendu est un béton débarrassé des bulles d'air, avec une surface brillante autour de la zone vibrée, indiquant un bon compactage.
L'utilisation est réservée au domaine professionnel et ne doit pas être employée pour d'autres travaux que l'élimination des bulles d'air dans le béton frais.
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Quels sont les éléments techniques spécifiques du vibrateur à béton AZ36 ?
Le vibrateur AZ36 possède un diamètre de tête de 35 mm et une longueur de tête de 330 mm. Il génère 12 000 vibrations par minute avec une accélération effective pondérée de 5,22 m/s². Son poids total est de 11,6 kg et il est équipé d'un arbre flexible de 4,82 mètres de longueur.
Comment s’effectue le raccordement du vibrateur à béton à son unité d’entraînement ?
Le raccordement se fait en soulevant la goupille de verrouillage de l’unité d’entraînement, puis en insérant le connecteur de l’arbre flexible dans le raccord. Il faut ensuite aligner les raccords si nécessaire, puis relâcher la goupille pour la verrouiller en position.
Quelles sont les étapes clés pour une utilisation correcte du vibrateur AZ36 sur le chantier ?
Le béton doit être coulé en couches d’épaisseur égale de 30 à 50 cm. La tête du vibrateur est plongée à environ 15 cm dans la couche inférieure la plus proche pour bien mélanger les couches. Après 10 à 20 secondes, lorsque la surface autour de la tête devient brillante et sans bulles d’air, la tête est retirée lentement pour laisser le béton remplir le trou. Cette opération est répétée en décalant la tête de 30 à 50 cm jusqu’à élimination complète des bulles d’air.
Quels sont les points de vigilance en matière de sécurité lors de l’utilisation de ce vibrateur à béton ?
Le produit génère des vibrations pouvant entraîner des blessures au niveau des mains et des bras en cas d’utilisation prolongée. Il faut donc éviter de serrer trop fort le tuyau, garder les mains uniquement sur le tuyau, et arrêter immédiatement le produit en cas d’augmentation soudaine des vibrations. L’utilisation est réservée aux professionnels formés et équipés d’un équipement de protection individuelle adapté.
Quelles sont les consignes d’entretien spécifiques pour garantir la durabilité du vibrateur AZ36 ?
L’entretien doit être réalisé toutes les 500 heures d’utilisation. Il comprend le démontage de la tête du vibrateur, le remplacement des joints toriques, manchons d’étanchéité et roulements à billes, ainsi que la lubrification du roulement et de l’arbre flexible avec des graisses spécifiques. Le nettoyage doit s’effectuer à l’eau courante sans utiliser de nettoyeur haute pression.
Quelle est la conformité réglementaire et normative de ce produit ?
Le vibrateur à béton AZ36 est conforme aux directives européennes 2006/42/EC relative aux machines et 2014/30/UE sur la compatibilité électromagnétique. Les normes harmonisées appliquées sont EN 12649:2008+A1:2011 et EN ISO 12100:2010, garantissant la sécurité et la compatibilité du produit.
