Vibrateur VIBRATECH 52 ALTRAD H10-196

Le vibrateur VIBRATECH 52 ALTRAD H10-196 est un outil professionnel destiné au compactage du béton.

Il s'agit d'une aiguille vibrante équipée d'un moteur intégré dans la tête.
Cette aiguille a un diamètre de 52 mm et une longueur de 382 mm.
La fréquence de vibration est de 200 Hz, avec une puissance constante de 1,5 kW.
La vitesse de rotation est de 12 000 tours par minute, générant une force centrifuge de 3420 N.
Le niveau de vibration mesuré est de 1,77 m/sec².
Le poids total est de 17,5 kg.
L'indice de protection IP est compris entre 44 et 57, garantissant une bonne résistance aux projections d'eau et à la poussière.

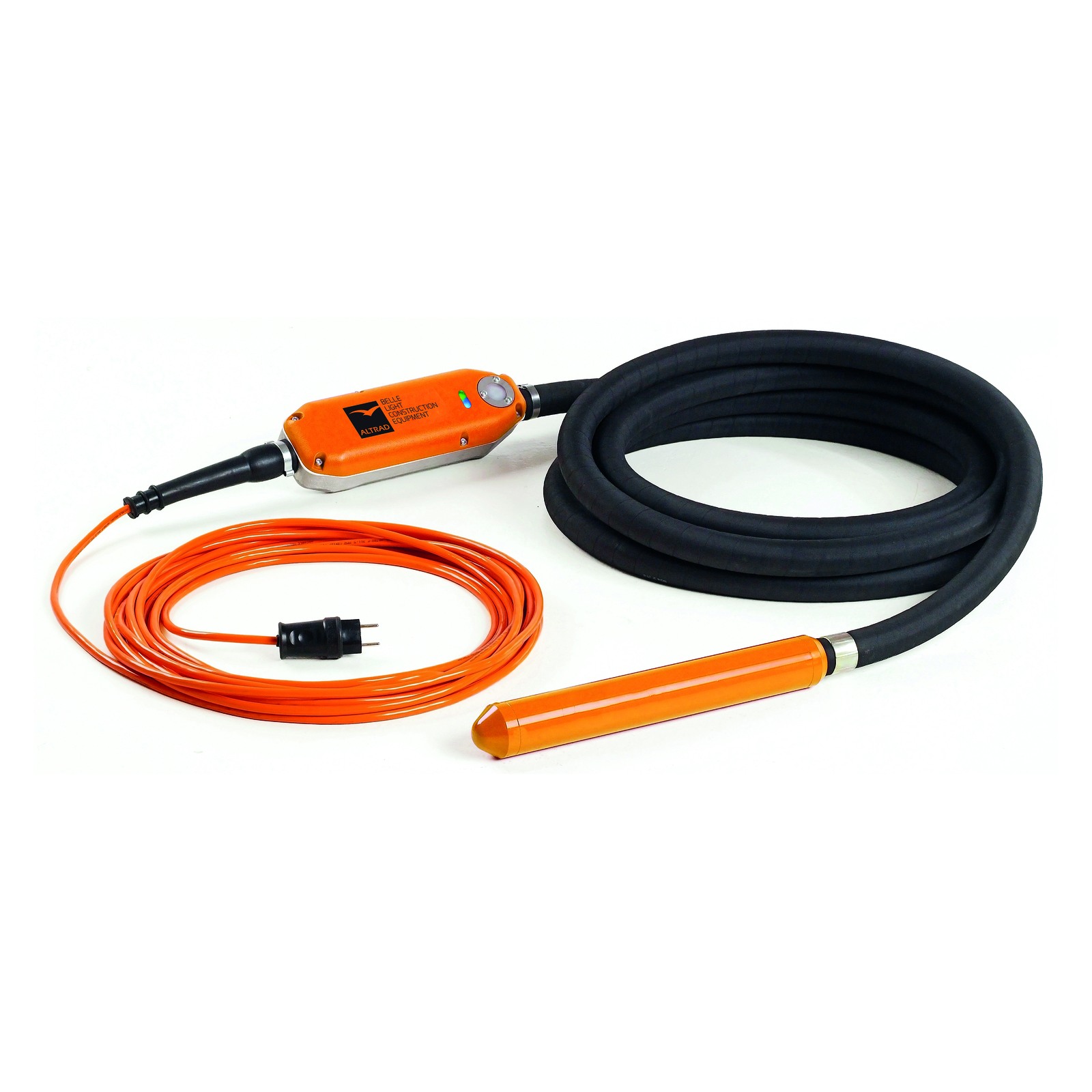

Le vibrateur est composé de plusieurs éléments clés :
- La tête de l’aiguille vibrante
- Un tuyau de protection en caoutchouc de 7 ou 10 mètres
- Un boîtier de convertisseur électronique
- Un câble de raccordement de 15 mètres
- Une fiche de raccordement
- Un bouton marche/arrêt
- Un écran d’affichage LED pour le contrôle des fonctions et des alertes

Son utilisation principale est le compactage du béton, afin d'assurer une bonne densité et homogénéité du matériau.
Le vibrateur VIBRATECH 52 est conçu pour être utilisé dans des conditions industrielles et répond aux normes européennes de sécurité et de compatibilité électromagnétique.

Pour une utilisation optimale, il est recommandé de:
- Choisir la taille d’aiguille adaptée à la taille du chantier, l’espacement des armatures et la composition du béton.
- Couler le béton en couches de 300 à 500 mm et vibrer systématiquement en effectuant des plongées verticales espacées de 8 à 10 fois le diamètre de l’aiguille.
- Retirer l’aiguille lentement pour permettre au béton de combler le vide laissé.
- Maintenir une distance minimale de 70 mm entre l’aiguille et les coffrages ou armatures.

Des mesures de sécurité strictes doivent être respectées, notamment en ce qui concerne la manipulation électrique, la protection personnelle (port d’EPI : lunettes, gants, protections auditives, chaussures de sécurité), et la vérification régulière de l’état des câbles et composants.
Le vibrateur ne doit jamais être utilisé dans des atmosphères explosives.
Il est interdit d’utiliser le câble électrique pour tirer la fiche ou pour déplacer l’appareil.

L’entretien régulier est essentiel pour garantir la longévité de l’appareil :
- Inspection et remplacement des pièces usées, notamment l’aiguille lorsque son diamètre ou sa longueur est inférieur aux dimensions minimales indiquées (diamètre minimum 50,5 mm, longueur minimum 378 mm pour le modèle 52).
- Utilisation exclusive de pièces d’origine Altrad Belle.
- Maintenance réalisée par un personnel qualifié, avec déconnexion complète de l’alimentation avant toute intervention.

Le vibrateur est conforme aux directives européennes suivantes :
- Directive Machines 2006/42/CE
- Directive Compatibilité Electromagnétique 2004/108/CE
- Directive Basse Tension 2006/95/CE
- Directive Déchets d’Equipements Electriques et Electroniques 2002/96/CE (WEEE)

Enfin, le produit est livré avec une garantie constructeur d’un an contre les défauts de fabrication.

Pour plus de détails techniques, de sécurité, d’utilisation et d’entretien, le manuel d’utilisation complet est disponible en plusieurs langues, dont le français (pages 14 à 20 du manuel joint).

• poids : 17,5 kg

Le vibrateur VIBRATECH 52 ALTRAD H10-196 s’utilise pour le compactage du béton. Pour le mettre en fonctionnement, il faut le raccorder à l’alimentation électrique en s’assurant que la connexion est correcte. La mise en marche synchronise la tension et la fréquence à la valeur nominale, évitant ainsi un courant critique au démarrage. Pour l’éteindre, il faut d’abord couper l’interrupteur puis débrancher la prise.

L’aiguille vibrante se plonge verticalement dans le béton, en couches de 300 à 500 mm, en effectuant des plongées espacées de 8 à 10 fois le diamètre de l’aiguille. Il est recommandé d’enfoncer l’aiguille d’environ 150 mm dans la couche précédente pour assurer une bonne liaison entre les couches. Le béton est considéré comme bien vibré lorsque la surface autour de l’aiguille est brillante et qu’aucune grosse bulle d’air ne remonte. Cette opération dure généralement entre 10 et 20 secondes par point.

Lors du retrait de l’aiguille, il faut l’extraire lentement afin de permettre au béton de combler le vide laissé. La vitesse d’extraction doit être d’environ 80 mm par seconde, avec une extraction rapide en fin de course pour éviter d’agiter la surface. Une distance minimale de 70 mm doit être maintenue entre l’aiguille et les coffrages ou armatures. L’aiguille doit toujours être retirée verticalement et ne doit pas être arrêtée avant d’être complètement sortie.

En cas de dysfonctionnement, il faut vérifier la présence de courant, l’état des prises et interrupteurs, ainsi que les raccordements. Si l’aiguille fonctionne mais surchauffe, il faut contrôler la tension de sortie et l’état des roulements. Pour un fonctionnement lent ou bruyant, il est nécessaire de vérifier la tension, la fréquence et l’état des rallonges ou des roulements.

Le stockage doit se faire dans un endroit propre, sec et protégé. Lors du transport, il faut veiller à protéger l’appareil contre les glissements, renversements et chocs soudains.
