Vibrateur VIBRATECH 75 ALTRAD H10-162

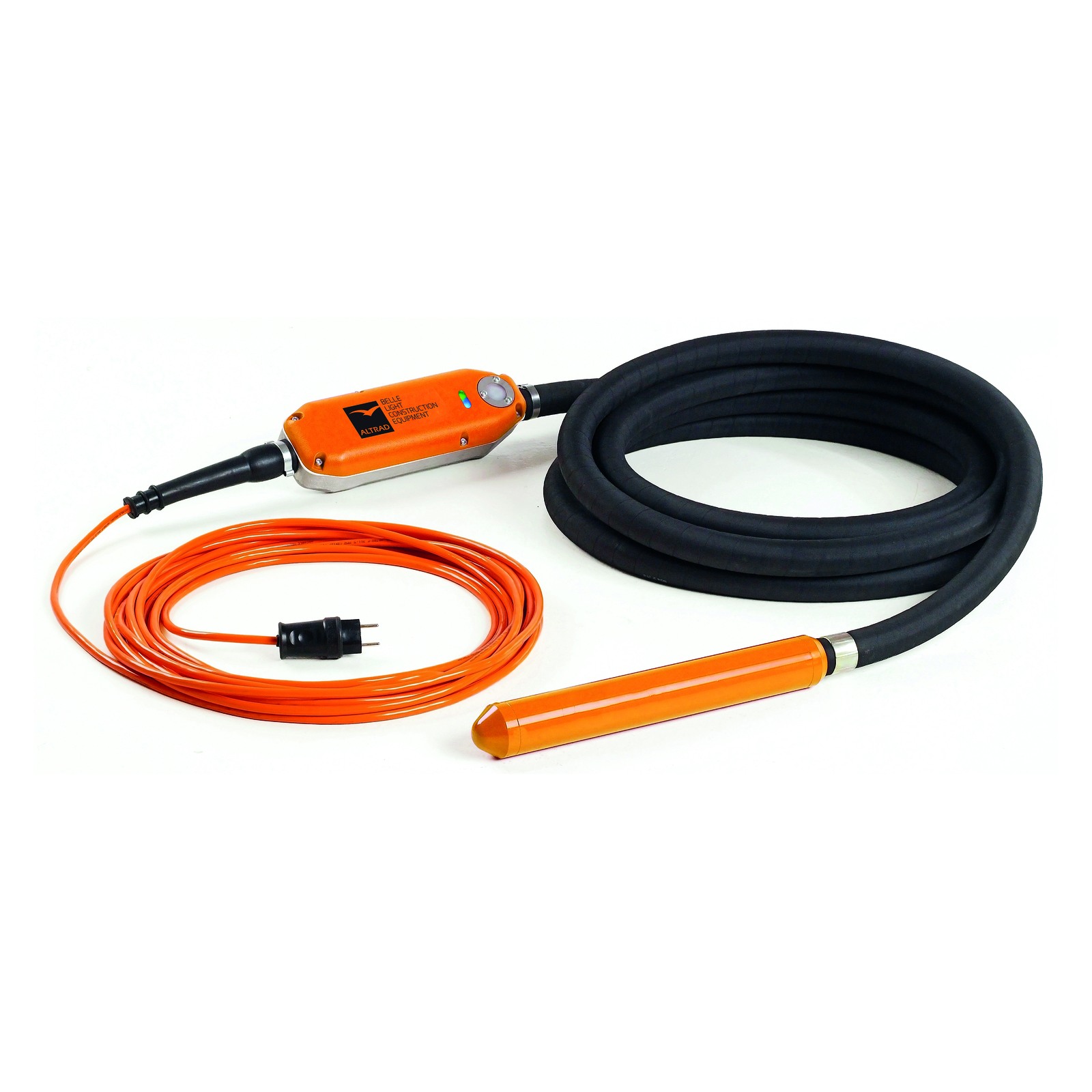

Le Vibrateur VIBRATECH 75 ALTRAD H10-162 est un aiguillage vibrant avec moteur intégré dans la tête, destiné au compactage du béton.

Il se compose principalement de la tête de l’aiguille vibrante, d’un tuyau de protection en caoutchouc disponible en 7 ou 10 mètres, d’un boîtier de convertisseur électronique, d’un câble de raccordement de 15 mètres, d’une fiche de raccordement, d’un bouton marche/arrêt, ainsi que d’un écran d’affichage LED pour le contrôle des fonctions.

Ce modèle présente les caractéristiques techniques suivantes :
- Diamètre de l’aiguille : 75 mm
- Tension d’alimentation : 2,2 kV
- Vitesse de rotation : 12 000 tours par minute
- Force centrifuge générée : 7 700 N
- Poids : 23 kg

Le vibrateur fonctionne avec une fréquence de 200 Hz et une puissance de 1,5 kW.
Il est conçu pour assurer un compactage efficace du béton en produisant des vibrations transmises via l’aiguille.

L’appareil est conforme aux normes européennes en matière de sécurité des machines (directive 2006/42/CE), de compatibilité électromagnétique (directive 2004/108/CE), de gestion des déchets électriques (directive 2002/96/CE), et de basse tension (directive 2006/95/CE).
Il répond également à la norme BS EN ISO 12100-1:2003 relative à la sécurité des machines.
Les émissions sonores respectent la directive 2000/14/CE.

Pour la sécurité, il est impératif de lire et de comprendre le manuel d’utilisation avant toute mise en service.
L’opérateur doit porter les équipements de protection individuelle adaptés, tels que lunettes de sécurité, gants, protections auditives, masque anti-poussière et chaussures de sécurité.
La machine ne doit être utilisée que pour le compactage du béton et dans des conditions conformes aux spécifications techniques.
L’appareil ne doit pas être utilisé dans des atmosphères explosives.

Le fonctionnement s’effectue par mise sous tension synchronisée avec un démarrage progressif (soft start), ce qui évite les pics de courant.
Le vibrateur peut être raccordé à un groupe électrogène sous certaines conditions précises (tension stable, machine seule en fonctionnement, autorisation du fabricant du groupe).
L’aiguille doit être insérée verticalement dans le béton, en effectuant des plongées régulières de 300 à 500 mm, espacées d’environ 8 à 10 fois le diamètre de l’aiguille.
Il est recommandé de retirer l’aiguille lentement pour permettre au béton de combler le vide laissé.

Un entretien régulier est nécessaire pour garantir la longévité et la sécurité de l’appareil.
La vérification périodique comprend notamment le contrôle de l’usure du diamètre et de la longueur de l’aiguille, qui doivent être remplacés dès que les dimensions minimales sont atteintes :
- Diamètre minimal : 36,5 mm
- Longueur minimale : 325 mm

L’entretien électrique doit être réalisé exclusivement par un électricien qualifié.
Il est recommandé d’utiliser uniquement des pièces d’origine Altrad Belle.

Le stockage doit être effectué dans un endroit propre, sec et protégé.
Le transport doit garantir la protection contre les chutes, glissements et impacts.

Le tableau d’affichage LED indique l’état de la machine et signale d’éventuelles anomalies telles que court-circuit, surtension, fuite de courant, surchauffe ou surcharge.

Ce résumé est basé sur les informations techniques et de sécurité détaillées dans le manuel d’utilisation officiel, notamment les pages 6 à 20 du document fourni.

• diamètre de l’aiguille : 75 mm
• tension d’alimentation : 2,2 kV
• vitesse de rotation : 12 000 tours par minute
• force centrifuge générée : 7 700 N
• poids : 23 kg
• fréquence : 200 Hz
• puissance : 1,5 kW
• marque : altrad
• référence fournisseur : H10-162

Le fonctionnement du Vibrateur VIBRATECH 75 ALTRAD H10-162 s’effectue par mise sous tension synchronisée avec un démarrage progressif (soft start), ce qui évite les pics de courant. L’aiguille vibrante, équipée d’un moteur intégré dans la tête, doit être insérée verticalement dans le béton. Les plongées doivent être réalisées de 300 à 500 mm de profondeur, espacées d’environ 8 à 10 fois le diamètre de l’aiguille. Il est important de vibrer le béton de manière systématique, en effectuant des plongées régulières pour assurer un compactage homogène.

Le béton est considéré comme bien vibré lorsque la surface autour de l’aiguille est brillante et qu’aucune grosse bulle d’air ne remonte à la surface, ce qui prend généralement entre 10 et 20 secondes à chaque insertion. L’aiguille doit être retirée lentement afin de permettre au béton de combler le vide laissé. La vitesse d’extraction recommandée est d’environ 80 mm par seconde. Lorsqu’elle est presque sortie, l’aiguille doit être retirée rapidement pour éviter d’agiter la surface du béton.

Le vibrateur doit être utilisé exclusivement pour le compactage du béton, en respectant une distance minimale de 70 mm entre l’aiguille et les coffrages ou armatures. L’appareil ne doit pas être utilisé dans des atmosphères explosives. Le raccordement électrique doit être conforme aux spécifications, et il est possible de brancher le vibrateur sur un groupe électrogène sous certaines conditions de stabilité de tension et d’utilisation exclusive.

En cas de fonctionnement non conforme, il est conseillé de vérifier la présence de courant, l’état des prises et raccordements, le bon fonctionnement de l’interrupteur, ainsi que l’état des roulements et des câbles de rallonge.

Pour garantir un fonctionnement sûr et durable, un entretien régulier est nécessaire, notamment le contrôle de l’usure de l’aiguille (diamètre minimal 36,5 mm, longueur minimale 325 mm pour le modèle 38 mm). L’entretien électrique doit être réalisé par un électricien qualifié. Le stockage doit se faire dans un endroit propre, sec et protégé, et le transport doit assurer la protection contre les chutes et impacts.

L’état de la machine est contrôlé par un écran d’affichage LED qui signale des anomalies telles que court-circuit, surtension, fuite de courant, surchauffe ou surcharge.
