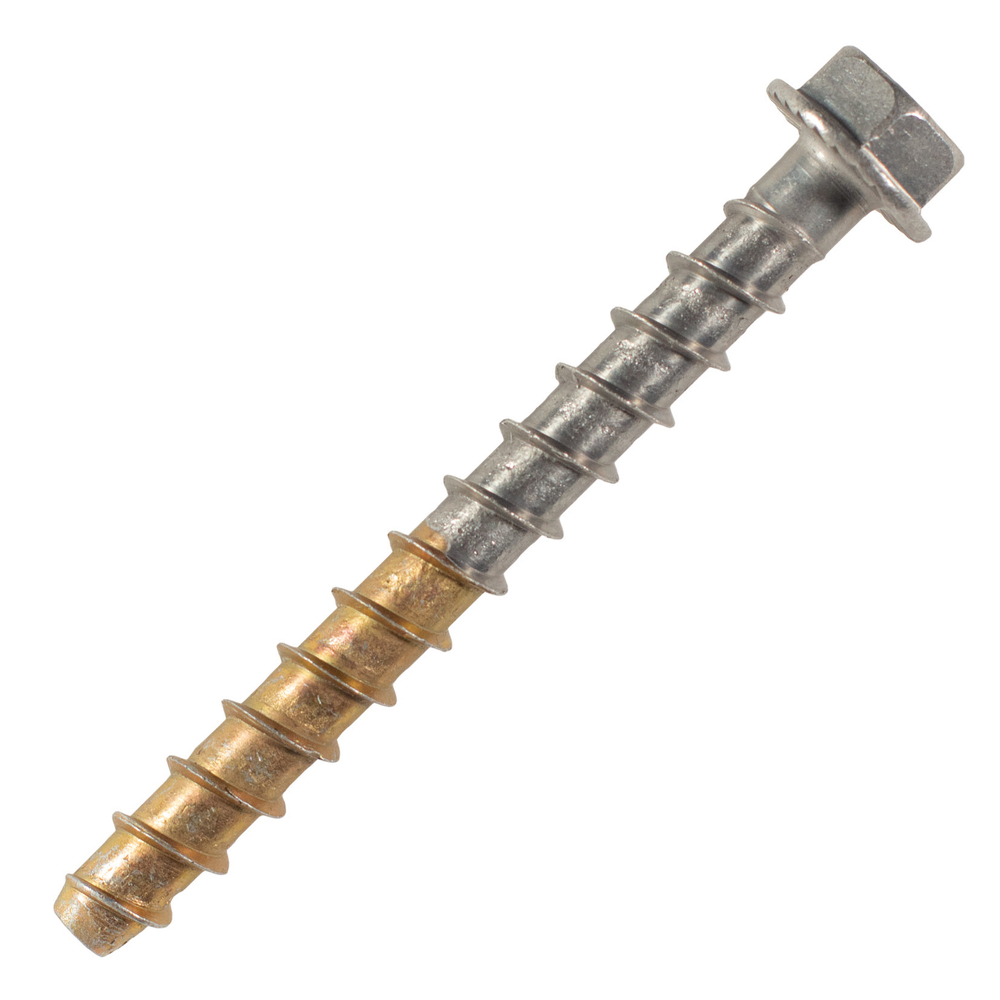

vis béton TH - ATE option 1 - INOX A4 - Ø10x120mm - SCELL-IT - A4-BT-H-10120
Référence : S344A4BTH10120
Découvrez vis béton TH - ATE option 1 - INOX A4 - Ø10x120mm - SCELL-IT - A4-BT-H-10120 disponible à l'achat
- Fabrication bi-métal pour une résistance optimale à la corrosion
- Pointe en acier haute résistance pour une pénétration aisée
- Pose rapide et simple avec une boulonneuse
- Démontable, parfait pour des fixations temporaires
- Excellente tenue en traction et cisaillement
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
La vis béton TH - ATE option 1 - INOX A4 - Ø10x120mm de la marque SCELL-IT est une vis bi-métal conçue pour une fixation performante dans le béton.
Elle est fabriquée en acier inoxydable A4, types 1.4401 et 1.4404 selon la norme EN 10263-5, garantissant une excellente résistance à la corrosion, idéale pour les environnements extérieurs.
La pointe est en acier haute résistance conforme à la norme EN 10263-4, ce qui assure une pénétration facile et un ancrage efficace dans le béton.
Cette vis est certifiée ETA Option 1, adaptée aussi bien au béton fissuré qu’au béton non fissuré.
Elle se pose rapidement et simplement à la boulonneuse, sans transfert de forces d’expansion vers le support.
De plus, elle est démontable, ce qui la rend particulièrement adaptée aux fixations temporaires.
Les performances mécaniques sont élevées avec une excellente tenue en traction et en cisaillement, ce qui la rend adaptée à de nombreuses applications industrielles et dans le bâtiment.
Les usages typiques comprennent la fixation d’étais tirant-poussant, coffrages, garde-corps définitifs ou provisoires, équipements industriels, structures secondaires en bois ou métal telles que lisses et sabots, ainsi que chemins de câbles et bandes perforées.
Pour la mise en œuvre, il est recommandé d’éliminer les poussières du trou de perçage par brossage métallique ou soufflage à l’air comprimé, répété trois fois.
Le perçage doit être effectué avec une perceuse à percussion à la profondeur recommandée de 110 mm (h1).
La vis doit être vissée à travers la pièce à fixer avec une boulonneuse à chocs, en appliquant un couple de serrage de 60 N.m (Tinst).
Les dimensions techniques clés sont :
- Diamètre nominal : 10 mm
- Longueur totale : 120 mm
- Profondeur d’ancrage (hef) : 100 mm
- Diamètre de perçage (dcut) : 10 mm
- Diamètre de passage dans la pièce à fixer (df) : 13 mm
- Pas de filetage : 7,7 mm
- Longueur de la pointe acier : 27 mm
Le couple maximal d’installation avec boulonneuse à chocs est de 185 N.m.
La taille de la clé correspondante est de 17 mm.
Les charges admissibles en béton C20/25 à température standard (24°C) sont :
- En traction dans du béton non fissuré : 761 daN
- En cisaillement dans du béton non fissuré : 1533 daN
- En traction dans du béton fissuré : 333 daN
- En cisaillement dans du béton fissuré : 1531 daN
La vis est conçue pour une utilisation unique, car la pointe et les filets s’usent lors de la première mise en œuvre, ce qui compromettrait ses performances en cas de réutilisation.
En résumé, cette vis béton inox A4 bi-métal allie résistance à la corrosion, facilité de pose, démontabilité et performances mécaniques élevées.
Elle convient à un large éventail d’applications dans le bâtiment et l’industrie, offrant une fixation fiable et durable tout en restant démontable pour des besoins temporaires.
Cette vis est certifiée ETA Option 1, ce qui la rend adaptée à une utilisation dans du béton fissuré et non fissuré. Elle est idéale pour des fixations temporaires grâce à sa caractéristique démontable et se pose rapidement à la boulonneuse, sans transfert de forces d'expansion au matériau support.
Les applications typiques comprennent les étais tirant-poussant, coffrages, garde-corps définitifs ou provisoires, équipements industriels, structures secondaires en bois ou métal (comme les lisses ou sabots), ainsi que les chemins de câbles et bandes perforées.
Caractéristiques techniques détaillées pour le modèle Ø10x120mm :
- Diamètre nominal : 10 mm
- Longueur totale : 120 mm
- Profondeur de perçage recommandée (h1) : 110 mm
- Profondeur d’ancrage effective (hef) : 100 mm
- Épaisseur maximale de la pièce à fixer (tfix) : 20 mm
- Diamètre de perçage (dcut) : 10 mm
- Diamètre de passage dans la pièce à fixer (df) : 13 mm
- Couple de serrage recommandé (Tinst) : 60 N.m
- Couple d’installation maximal avec boulonneuse à chocs (Tmax) : 185 N.m
- Ouverture de clé : 17 mm
- Longueur de la pointe en acier (Lt) : 27 mm
- Pas de filetage (ht) : 7,7 mm
- Diamètre du filetage supérieur (d1) : 12,5 mm
- Diamètre du filetage inférieur (d2) : 9,4 mm
Performances mécaniques (valeurs de charges admissibles) en béton C20/25 à 24°C/40°C avec coefficients de sécurité appliqués :
- Résistance en traction sur béton non fissuré : 761 daN
- Résistance en cisaillement sur béton non fissuré : 1531 daN
- Résistance en traction sur béton fissuré : 333 daN
- Résistance en cisaillement sur béton fissuré : 1531 daN
La mise en œuvre se réalise en trois étapes : perçage du trou à la profondeur recommandée avec une perceuse à percussion, élimination des poussières par brossage métallique ou soufflage répété trois fois, puis vissage de la vis à travers la pièce à fixer à l’aide d’une visseuse ou boulonneuse à chocs en appliquant le couple de serrage recommandé.
La vis béton A4-BT-H est conçue pour un usage unique, car les filets et la pointe en carbure s’usent lors de la première installation, ce qui compromet les performances en cas de réutilisation.
Cette vis bénéficie également de la certification européenne ETA Option 1 et de la classification feu FB120, attestant de sa conformité et de sa résistance au feu.
En résumé, cette vis bimétal en inox A4 allie robustesse, résistance à la corrosion et facilité d’installation, offrant une solution fiable et performante pour des fixations dans le béton fissuré ou non fissuré, avec des applications variées dans le bâtiment et l’industrie.
- matière : acier inoxydable A4 types 1.4401 et 1.4404 selon norme EN 10263-5
- pointe : acier haute résistance conforme à la norme EN 10263-4
- fabrication bi-métal pour résistance optimale à la corrosion
- diamètre nominal : 10 mm
- longueur totale : 120 mm
- profondeur d’ancrage (hef) : 100 mm
- diamètre de perçage (dcut) : 10 mm
- diamètre de passage dans la pièce à fixer (df) : 13 mm
- pas de filetage : 7,7 mm
- longueur de la pointe acier : 27 mm
- couple de serrage recommandé (Tinst) : 60 N.m
- couple maximal d’installation avec boulonneuse à chocs (Tmax) : 185 N.m
- taille de clé correspondante (SW) : 17 mm
- certifiée ETA Option 1, adaptée au béton fissuré et non fissuré
- charges admissibles en béton C20/25 à 24°C : traction béton non fissuré 761 daN, cisaillement béton non fissuré 1533 daN, traction béton fissuré 333 daN, cisaillement béton fissuré 1531 daN
- usage unique, la pointe et les filets s’usent lors de la première mise en œuvre
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelle est la composition et les normes respectées par cette vis béton inox A4 ?
La vis est fabriquée en acier inoxydable A4 (types 1.4401 et 1.4404 selon la norme EN 10263-5) avec une pointe en acier haute résistance conforme à la norme EN 10263-4. Ce bi-métal garantit une excellente résistance à la corrosion et une pénétration aisée dans le béton.
Comment se déroule la mise en œuvre de cette vis béton ?
Il faut percer un trou dans le béton à la profondeur recommandée avec une perceuse à percussion, puis éliminer les poussières par brossage métallique ou soufflage à l’air comprimé, répété trois fois. La vis est ensuite vissée à travers la pièce à fixer avec une visseuse ou boulonneuse à chocs en appliquant un couple de serrage recommandé (60 N.m pour ce modèle Ø10x120mm).
Quels sont les critères de performance mécanique de cette vis béton ?
Elle offre une tenue optimale avec des résistances importantes en traction et cisaillement, validées pour béton fissuré et non fissuré selon la certification européenne ETA Option 1. Par exemple, pour le modèle Ø10, la résistance en traction atteint 761 daN en béton non fissuré et 1531 daN en béton fissuré.
Quelles sont les spécificités techniques pour le choix de la vis adaptée ?
Les dimensions clés sont le diamètre nominal (ici 10 mm), la longueur totale (120 mm), la profondeur de perçage recommandée (110 mm), la profondeur d’ancrage (100 mm) et l’épaisseur maximale de la pièce à fixer (20 mm). Le couple maximal d’installation est de 185 N.m avec une clé de taille 17 mm.
Dans quels contextes professionnels cette vis est-elle la plus adaptée ?
Elle convient aux fixations temporaires ou définitives dans le béton fissuré ou non fissuré, notamment pour étai tirant-poussant, coffrages, garde-corps provisoires ou définitifs, équipements industriels, structures secondaires en bois ou métal, chemins de câbles et bandes perforées.
