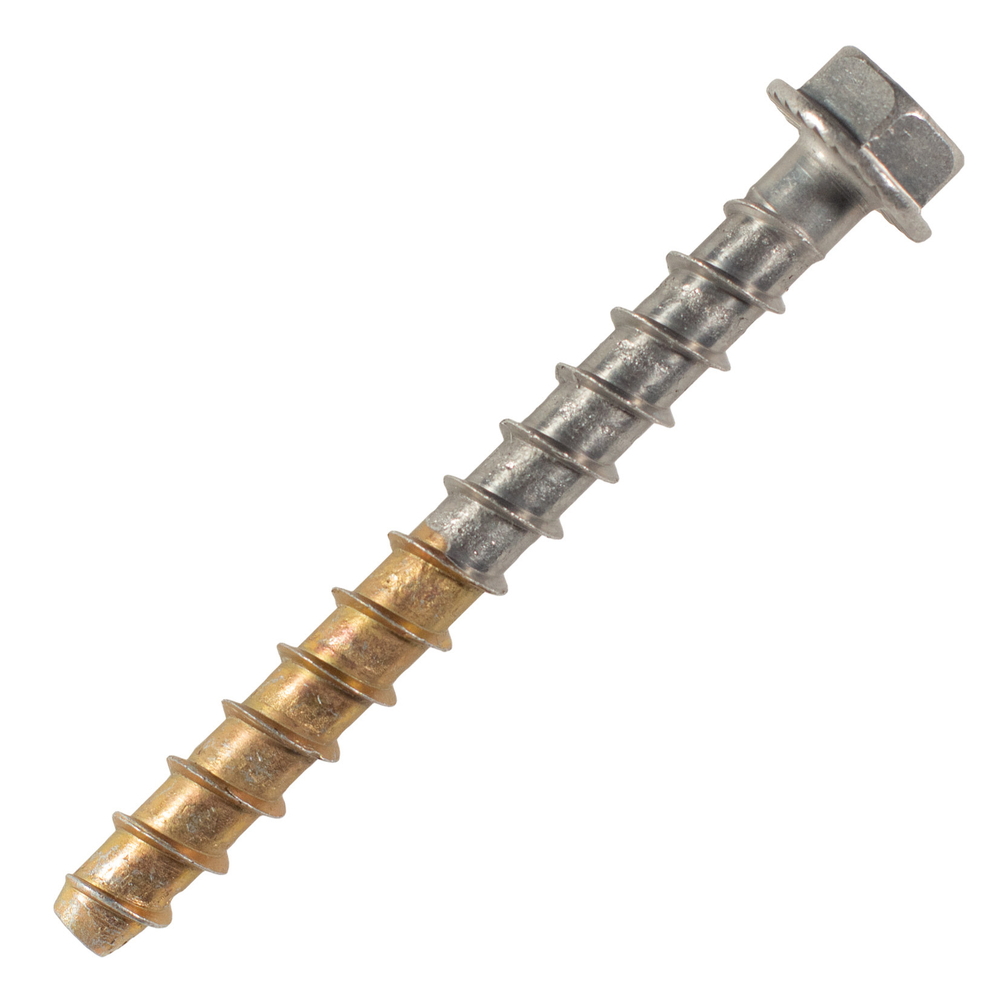

vis béton TH - ATE option 1 - INOX A4 - Ø8x110mm - SCELL-IT - A4-BT-H-08110
Référence : S344A4BTH08110
Découvrez vis béton TH - ATE option 1 - INOX A4 - Ø8x110mm - SCELL-IT - A4-BT-H-08110 disponible à l'achat
- Fabrication bi-métal pour une durabilité accrue.
- Acier inoxydable A4 résistant à la corrosion.
- Pointe en acier haute résistance pour une pénétration aisée.
- Installation rapide avec une boulonneuse.
- Idéal pour des fixations temporaires, démontable facilement.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
La vis béton TH - ATE option 1 en inox A4, diamètre 8x110 mm de la marque SCELL-IT est une fixation bi-métal spécialement conçue pour une utilisation dans le béton fissuré et non fissuré, conforme à la norme ETA Option 1.
Elle est composée d’un corps en acier inoxydable A4 (types 1.4401 et 1.4404 selon la norme EN 10263-5), garantissant une excellente résistance à la corrosion.
La pointe est en acier haute résistance (norme EN 10263-4), assurant une pénétration facile et un ancrage performant dans le béton.
Cette vis est démontable, ce qui la rend idéale pour des fixations temporaires.
La pose s’effectue rapidement à la boulonneuse ou visseuse à chocs, avec un couple d’installation recommandé de 40 N.m pour le modèle Ø8 mm.
Avant la pose, il est nécessaire de nettoyer le trou de perçage par brossage métallique ou soufflage à l’air comprimé, répété trois fois.
Le respect du couple d’installation est essentiel pour garantir les performances mécaniques.
La vis ne doit être utilisée qu’une seule fois, car la pointe et les filets s’usent lors de la première pose.
Les caractéristiques techniques pour la version Ø8x110 mm sont les suivantes :
- Diamètre nominal : 8 mm
- Diamètre de perçage recommandé : 8 mm
- Profondeur de perçage (h1) : 95 mm
- Profondeur d’ancrage (hef) : 85 mm
- Épaisseur maximale de la pièce à fixer : 25 mm
- Longueur totale : 110 mm
- Longueur de la pointe acier : 21 mm
- Ouverture de clé : 13 mm
Cette vis offre une tenue optimale avec des résistances importantes en traction et cisaillement, validées pour des applications en béton C20/25 à température ambiante (24°C/40°C).
Les charges de service sont calculées selon les valeurs caractéristiques des ETA, avec application des coefficients partiels de sécurité ETAG001 et un coefficient d’action de 1,4.
Les usages typiques comprennent les étais tirant-poussant, coffrages, garde-corps provisoires ou définitifs, équipements industriels, structures secondaires en bois ou métal, chemins de câbles et bandes perforées.
La vis bénéficie des certifications européennes ETA Option 1, attestant de sa conformité et performance dans les applications structurelles sur béton fissuré et non fissuré.
En résumé, cette vis béton inox A4 allie durabilité, performance mécanique élevée et facilité de mise en œuvre pour des fixations temporaires ou définitives dans le béton, avec une excellente résistance à la corrosion.
Cette vis est certifiée ETA Option 1, ce qui la rend adaptée aussi bien pour le béton fissuré que non fissuré. Elle offre une tenue optimale avec des résistances importantes en traction et cisaillement, validées pour du béton C20/25 à température comprise entre 24°C et 40°C.
La pose est simple et rapide grâce à l'utilisation d'une visseuse ou boulonneuse à chocs, avec un couple de serrage recommandé de 40 N.m pour le modèle Ø8x110mm. Le perçage préalable se fait à l'aide d'une perceuse à percussion, à une profondeur de 95 mm, avec un diamètre de perçage de 8 mm. La vis présente un diamètre nominal de 8 mm, un diamètre de passage dans la pièce à fixer de 11 mm, un diamètre de filetage supérieur de 9,9 mm et un pas de filetage de 5,8 mm. La longueur totale de la vis est de 110 mm, dont 21 mm pour la pointe en acier.
Cette vis est démontable, ce qui la rend idéale pour des fixations temporaires. Elle ne génère pas de forces d'expansion sur le support, permettant une application proche des bords. Elle est recommandée pour des usages variés tels que la fixation d’étais tirant-poussant, de coffrages, garde-corps (définitifs ou provisoires), équipements industriels, structures secondaires en bois ou métalliques (lisses, sabots), chemins de câbles et bandes perforées.
Les charges admissibles en service pour ce modèle sont de :
- Traction : 306 daN en béton non fissuré, 153 daN en béton fissuré.
- Cisaillement : 942 daN en béton non fissuré, 942 daN en béton fissuré.
La vis doit être installée en respectant les distances minimales d’entraxe (50 mm), aux bords (50 mm) et une épaisseur minimale du support de 125 mm. Le couple maximal d'installation avec boulonneuse à chocs est de 120 N.m.
Pour la mise en œuvre, il est nécessaire d’éliminer les poussières du trou de perçage par brossage métallique ou soufflage à l’air comprimé, répété trois fois. La vis ne peut être utilisée qu’une seule fois, car les filets et la pointe en carbure s’usent lors de la première pose, ce qui compromet les performances en cas de réutilisation.
Cette vis bénéficie des certifications européennes ETA Option 1 et de la classification feu FB120, attestant de sa conformité et de sa sécurité d’usage dans les applications industrielles et de construction.
En résumé, la vis béton TH ATE option 1 INOX A4 Ø8x110mm est une solution performante, résistante à la corrosion, facile à poser et démontable, adaptée aux fixations temporaires ou définitives dans le béton fissuré ou non fissuré, répondant aux exigences normatives et techniques les plus strictes.
- fabrication bi-métal : corps en acier inoxydable A4 types 1.4401 et 1.4404 selon norme EN 10263-5, pointe en acier haute résistance selon norme EN 10263-4
- diamètre nominal : 8 mm
- diamètre de perçage recommandé : 8 mm
- profondeur de perçage (h1) : 95 mm
- profondeur d’ancrage (hef) : 85 mm
- épaisseur maximale de la pièce à fixer : 25 mm
- longueur totale : 110 mm
- longueur de la pointe acier : 21 mm
- ouverture de clé : 13 mm
- couple d’installation recommandé : 40 N.m
- pose rapide à la boulonneuse ou visseuse à chocs
- vis démontable, idéale pour fixations temporaires
- conforme à la norme ETA option 1 pour béton fissuré et non fissuré
- résistance optimale en traction et cisaillement validée pour béton C20/25 à température ambiante (24-40°C)
- référence fournisseur : A4-BT-H-08110
- usage typique : étais tirant-poussant, coffrages, garde-corps provisoires ou définitifs, équipements industriels, structures secondaires bois ou métal, chemins de câbles, bandes perforées
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels matériaux composent la vis béton TH - ATE option 1 INOX A4 ?
La vis est fabriquée en acier inoxydable A4 (types 1.4401 et 1.4404 selon la norme EN 10263-5) pour une excellente résistance à la corrosion. Sa pointe est en acier haute résistance conforme à la norme EN 10263-4, garantissant une pénétration aisée dans le béton.
Quelles sont les caractéristiques techniques essentielles pour l'installation de cette vis ?
Le perçage doit être réalisé avec une perceuse à percussion à la profondeur recommandée (95 mm pour ce modèle Ø8x110 mm). Il est impératif d'éliminer les poussières par brossage métallique ou soufflage à l’air comprimé, répété trois fois. Le vissage s'effectue avec une boulonneuse à chocs, en appliquant un couple de serrage recommandé de 40 N.m (couple maximal d'installation 120 N.m).
Dans quels types de béton cette vis peut-elle être utilisée ?
Cette vis bénéficie de la certification ETA Option 1, ce qui la rend adaptée aussi bien au béton fissuré qu’au béton non fissuré. Elle est conçue pour assurer une tenue optimale en traction et cisaillement dans ces deux types de béton.
Quelles sont les applications typiques de cette vis béton ?
Elle est utilisée pour des fixations temporaires ou permanentes telles que les étais tirant-poussant, coffrages, garde-corps provisoires ou définitifs, équipements industriels, structures secondaires en bois ou métal, ainsi que chemins de câbles et bandes perforées.
La vis est-elle réutilisable après installation ?
Non, la vis béton est conçue pour une seule utilisation. Les filets et la pointe en acier carbure s’usent lors de la première pose, ce qui empêche de retrouver les performances initiales en cas de réutilisation.
