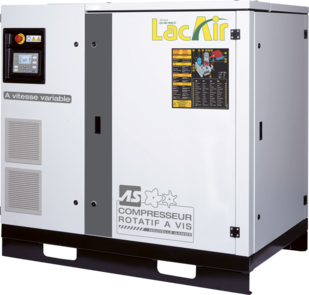

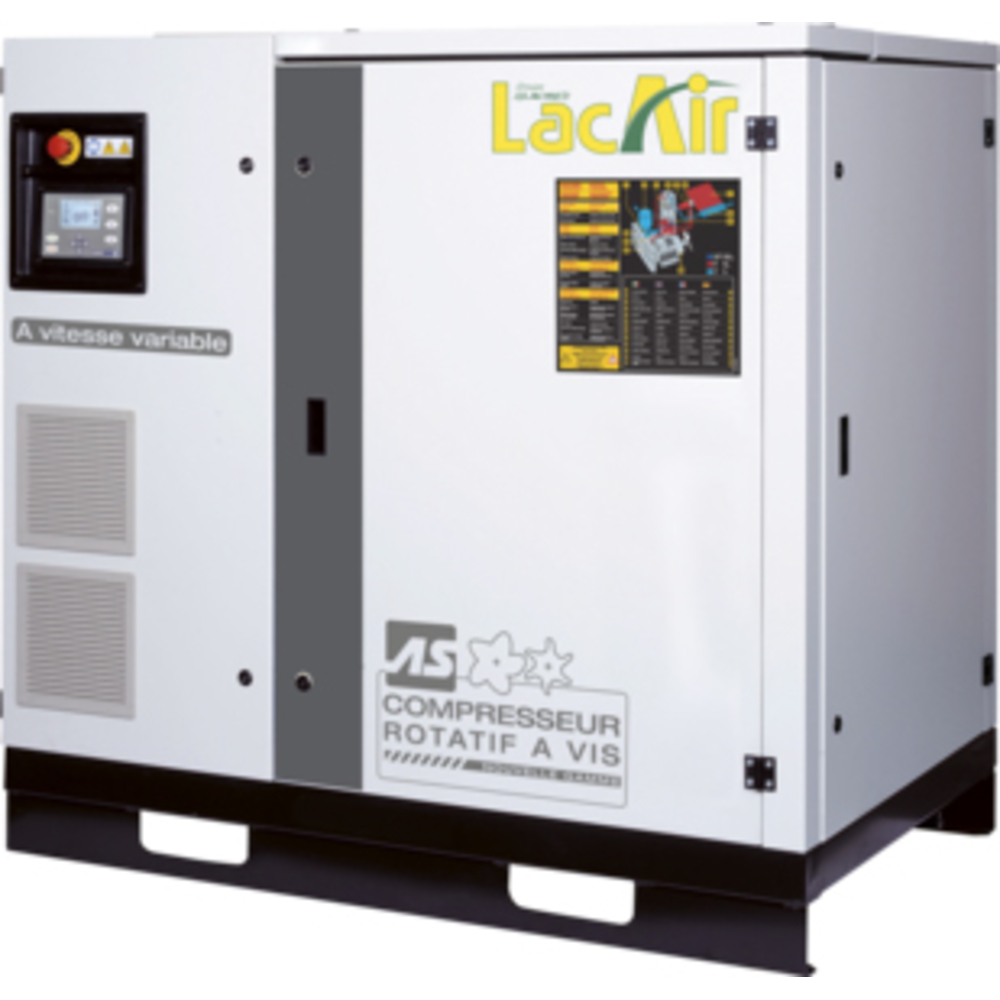

Compresseur à vis variable 60 cv tri 404 m³/h 9,5 bar LACME asv61dr bloc vis lubrifié direct Triphasé - 469854
Découvrez Compresseur à vis variable 60 cv tri 404 m³/h 9,5 bar LACME asv61dr bloc vis lubrifié direct Triphasé - 469854 disponible à l'achat
- Triphasé avec contrôle électronique avancé.
- Très faible niveau sonore de < 75 dB(A).
- Débit variable de 135 à 404 m³/h.
- Entraînement direct, sans courroie.
- Ventilateur radial silencieux et puissant.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
PRO ? : DIVISEZ VOS FRAIS DE LIVRAISON PAR 2 !
Profitez de -50 % sur votre livraison dès 600 € TTC d'achat avec votre compte PRO.
-
Paiement sécurisé -
Des experts techniques -
Retour facile sous 14 jours*
Caractéristiques techniques
- Spécificités : Triphasé
- Equipement standard : Tableau de commande électronique : AIR ENERGY CONTROL 3S Châssis robuste, facilement transportable Bouton arrêt d'urgence Flexible de connexion cuve ou réseau (1 - 1/4" long. 1.50 m) Contrôleur de phase par variateur de vitesse Sans cordon d'alimentation
- Pression de service : 9,5
- Puissance moteur 1 : 60
- Puissance moteur 2 : 45
- Niveau sonore : 75
- Débit maxi 1 : 6732
- Débit maxi 2 : 404
- Débit mini 1 : 135
- Débit mini 2 : 2256
- Vitesse de rotation maxi : 4215
- Vitesse de rotation mini : 1534
| Type d'énergie | Electrique |
|---|---|
| Tension en Volts | 400 V |
| Débit L/min | 6732 |
| Niveau sonore en db | 75 |
| Pression en bars | 9,5 |
| Puissance moteur en cv | 60 |
Description
- Compact entièrement protégé
- Bloc vis DR : haute efficacité et "ENDURANCE"
- Entrainement direct : sans courroie
- Système de séparation air/huile 3 étages : haute efficacité Variateur de vitesse (Danfoss) : débit adapté aux besoins, démarrage en douceur (progressif) Moteur IE3 haut rendement Puissants : jusqu'à 404 m³/h Ventilateur radial silencieux set puissant : flux d'air supérieur Faible niveau sonore < 75 dB(A)
Guide d'utilisation
L’utilisation se fait principalement dans un environnement industriel pour fournir de l’air comprimé, hors zones à risque d’incendie, d’explosion ou d’exposition à des substances dangereuses. L’appareil ne doit pas être utilisé pour produire de l’air destiné à la respiration humaine ou au contact direct avec des denrées alimentaires, sauf si un système de filtration adapté est installé.
Le compresseur est prêt à être installé, avec un châssis robuste facilitant son transport. Il doit être positionné sur un sol industriel stable, dans une pièce ventilée avec une température comprise entre 4 °C et 40 °C, et un volume d’environ 60 m³. Deux ouvertures doivent assurer une ventilation adéquate : une haute pour l’évacuation de l’air chaud et une basse pour l’arrivée d’air extérieur.
Pour la mise en service, il faut raccorder le compresseur au réseau électrique triphasé et au réseau d’air comprimé via un robinet d’isolement. Le tableau de commande AIR ENERGY CONTROL 3S permet de gérer, surveiller et optimiser le fonctionnement, affichant en temps réel la pression, la température de l’huile, les heures de fonctionnement et l’état du compresseur (marche à vide, compression, alarmes). Il offre également un accès aux réglages des paramètres tels que la pression minimale et maximale, ainsi que la réinitialisation des alarmes.
En cas de fonctionnement non conforme, l’utilisateur doit se référer aux indications affichées par le tableau de commande pour identifier les alertes ou les besoins de maintenance. Le compresseur dispose d’un système de redémarrage automatique après coupure de courant, optionnellement activable.
Le résultat attendu est un débit d’air continu et adapté aux besoins, avec une pression de service de 9,5 bar, dans des conditions optimales d’usage et d’installation respectées.
FAQ : Questions / Réponses :
Quels sont les avantages de l’entraînement direct sur ce compresseur à vis variable ?
L’entraînement direct élimine la transmission par courroie, ce qui réduit les pertes de puissance et diminue la charge sur l’arbre d’entraînement. Cette configuration limite la maintenance, car il n’y a pas de courroie à remplacer, et améliore la fiabilité globale du compresseur.
Comment le variateur de vitesse améliore-t-il la performance énergétique du compresseur ?
Le variateur de vitesse DANFOSS adapte le débit d’air aux besoins réels, permettant un démarrage progressif et une modulation continue de la pression. Cette technologie permet une économie d’énergie estimée à 25 % en évitant le fonctionnement à pleine charge inutilement.
Quelles fonctionnalités offre le tableau de commande AIR ENERGY CONTROL 3 S ?
Ce tableau multifonctions assure la gestion, la surveillance et l’optimisation permanente du compresseur. Il affiche en temps réel la pression, la température de l’huile, les heures de fonctionnement, ainsi que l’état du compresseur (marche à vide, compression, alarmes). Il permet aussi l’accès aux réglages des paramètres et la réinitialisation des alarmes.
Quels sont les critères d’installation à respecter pour garantir la durée de vie et le bon fonctionnement du compresseur ?
Le compresseur doit être posé sur un sol industriel stable dans une pièce ventilée avec une température comprise entre 4 °C et 40 °C. La salle doit disposer d’un volume d’environ 60 m³ et être équipée de deux ouvertures pour assurer une ventilation correcte : une en position haute pour évacuer l’air chaud et une basse pour l’arrivée d’air extérieur.
Quels sont les dispositifs de sécurité intégrés au compresseur ?
Le compresseur est équipé d’un bouton d’arrêt d’urgence avec verrouillage mécanique, de valves de sécurité sur le réservoir d’huile à vérifier annuellement, de panneaux latéraux verrouillables, ainsi que d’un dispositif de protection du ventilateur. Le respect de ces dispositifs est obligatoire pour garantir la sécurité et la conformité aux normes européennes 2006/42 CE.
Comment le compresseur assure-t-il la séparation air/huile ?
Il utilise un système de séparation air/huile en 3 étages garantissant une haute efficacité. L’air et l’huile sont séparés dans un réservoir dédié, l’huile est refroidie avant d’être renvoyée dans le système, tandis que l’air comprimé est filtré avant sortie.
Quels sont les paramètres techniques clés à prendre en compte pour ce compresseur ?
Le compresseur fonctionne en triphasé 400 V, avec une puissance moteur de 60 CV (45 kW). Il fournit un débit variable de 135 à 404 m³/h à une pression de service de 9,5 bar. Sa vitesse de rotation varie de 1 534 à 4 215 tr/min, et son niveau sonore est inférieur à 75 dB(A).
Comment le système de redémarrage automatique fonctionne-t-il ?
Le contrôleur intègre une fonction de redémarrage automatique après coupure de courant (ARAVF) qui, si activée, permet au compresseur de redémarrer automatiquement lorsque la tension est rétablie, à condition que le compresseur était en mode automatique avant la coupure.
