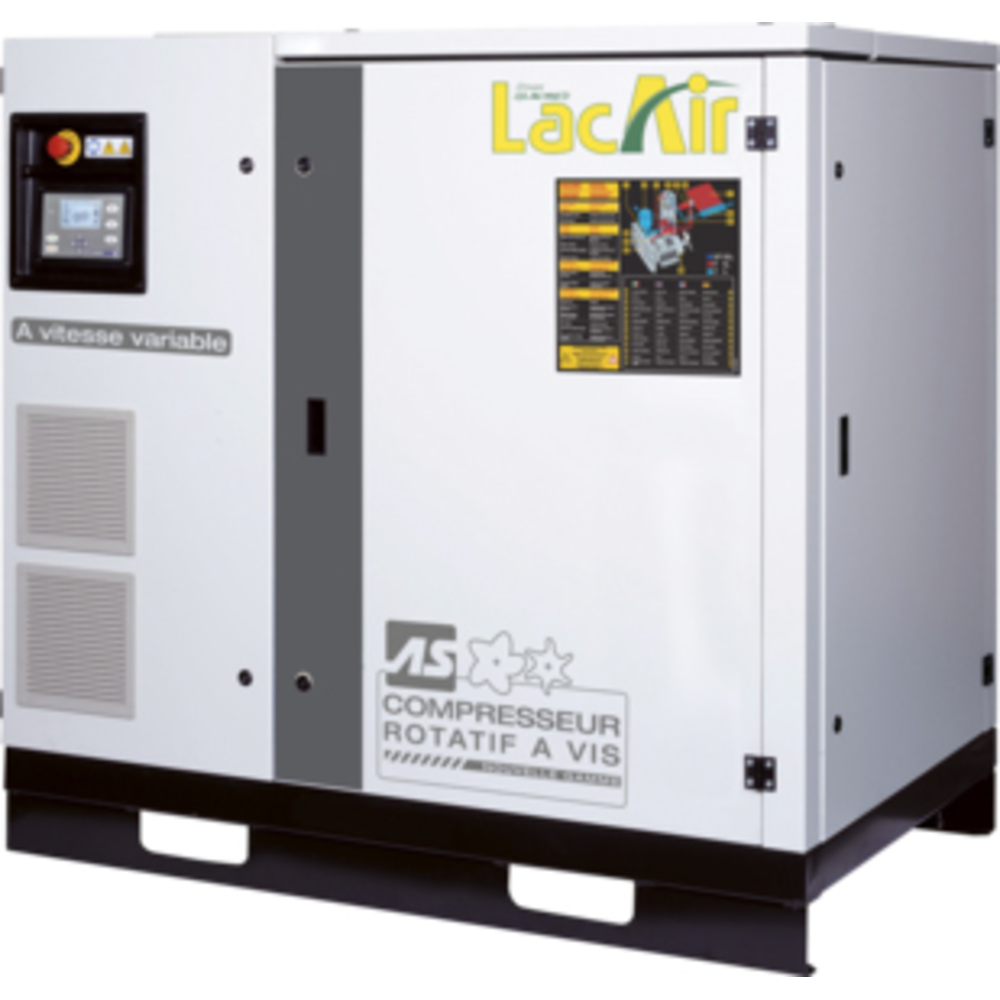

Compresseur à vis variable 60 cv tri 404 m³/h 9,5 bar LACME asv61dr bloc vis lubrifié direct - 469854
Référence : LACM469854
Découvrez Compresseur à vis variable 60 cv tri 404 m³/h 9,5 bar LACME asv61dr bloc vis lubrifié direct - 469854 disponible à l'achat
- Triphasé avec contrôle électronique avancé.
- Très faible niveau sonore de < 75 dB(A).
- Débit variable de 135 à 404 m³/h.
- Entraînement direct, sans courroie.
- Ventilateur radial silencieux et puissant.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
- Compact entièrement protégé
- Bloc vis DR : haute efficacité et "ENDURANCE"
- Entrainement direct : sans courroie
- Système de séparation air/huile 3 étages : haute efficacité Variateur de vitesse (Danfoss) : débit adapté aux besoins, démarrage en douceur (progressif) Moteur IE3 haut rendement Puissants : jusqu'à 404 m³/h Ventilateur radial silencieux set puissant : flux d'air supérieur Faible niveau sonore < 75 dB(A)
Description et fonctionnement :
- Bloc vis à entraînement direct, ce qui réduit les pertes de puissance par transmission, limite la maintenance (pas de courroie à remplacer) et diminue la charge sur l’arbre d’entraînement.
- Système de séparation air/huile à 3 étages, garantissant une haute efficacité.
- Variateur de vitesse DANFOSS permettant d’adapter le débit d’air aux besoins réels, avec démarrage progressif pour une économie d’énergie estimée à 25 %.
- Moteur triphasé Siemens IE3, IP55, haut rendement, d’une puissance de 45 kW (60 CV), assurant une performance énergétique optimale.
- Ventilateur axial assurant un échange d’air maximal dans le compresseur pour un refroidissement efficace.
Tableau de commande AIR ENERGY CONTROL 3 S :
- Multifonctions et intuitif, il gère, surveille et optimise en permanence le bon fonctionnement du compresseur.
- Affiche en temps réel la pression, la température de l’huile, les heures totales de travail et en charge, ainsi que l’état du compresseur (marche à vide, compression, alarmes).
- Permet un accès facile aux menus pour indicateur de maintenance, réinitialisation des alarmes, réglages des paramètres (pression mini/maxi).
- Fonction Maître/Esclave disponible en option.
Caractéristiques techniques principales :
- Alimentation : triphasé 400 V / 3 phases
- Puissance moteur : 60 CV (45 kW)
- Débit d’air mini : 135 m³/h (2 256 l/min)
- Débit d’air maxi : 404 m³/h (6 732 l/min)
- Vitesse de rotation bloc vis : mini 1 534 tr/min, maxi 4 215 tr/min
- Pression de service : 9,5 bar
- Niveau sonore : 75 dB(A)
- Dimensions (L x l x h) : 133 x 83 x 155 cm
- Poids : 656 kg
- Raccord de sortie : 1’’-1/4 mâle
Équipements standards :
- Châssis robuste, facilement transportable
- Bouton arrêt d’urgence
- Préfiltration à l’aspiration
- Contrôle de phases via variateur de vitesse
- Flexible de connexion cuve ou réseau (1 - 1/4", longueur 1,50 m)
- Sans cordon d’alimentation
Avantages :
- Compact et facile à installer, opérationnel rapidement.
- Économique grâce au moteur haut rendement et au variateur de vitesse.
- Maintenance réduite avec entraînement direct sans courroie.
- Faible niveau sonore pour un environnement de travail plus agréable.
- Système de commande performant et intuitif pour un suivi optimal.
Recommandations d’utilisation :
- Respecter les conseils d’installation mentionnés dans la notice pour garantir une durée de vie accrue et un fonctionnement optimal.
Conditionnement et stockage :
- Le compresseur est livré prêt à être installé, avec un châssis robuste facilitant le transport.
Cette synthèse reprend toutes les informations techniques et fonctionnelles essentielles pour une compréhension complète du compresseur à vis variable ASV 61DR 404 m³/h 9,5 bar de LACMÉ.
- Spécificités : Triphasé
- Equipement standard : Tableau de commande électronique : AIR ENERGY CONTROL 3S Châssis robuste, facilement transportable Bouton arrêt d'urgence Flexible de connexion cuve ou réseau (1 - 1/4" long. 1.50 m) Contrôleur de phase par variateur de vitesse Sans cordon d'alimentation
- Pression de service : 9,5
- Puissance moteur 1 : 60
- Puissance moteur 2 : 45
- Niveau sonore : 75
- Débit maxi 1 : 6732
- Débit maxi 2 : 404
- Débit mini 1 : 135
- Débit mini 2 : 2256
- Vitesse de rotation maxi : 4215
- Vitesse de rotation mini : 1534
L’utilisation se fait principalement dans un environnement industriel pour fournir de l’air comprimé, hors zones à risque d’incendie, d’explosion ou d’exposition à des substances dangereuses. L’appareil ne doit pas être utilisé pour produire de l’air destiné à la respiration humaine ou au contact direct avec des denrées alimentaires, sauf si un système de filtration adapté est installé.
Le compresseur est prêt à être installé, avec un châssis robuste facilitant son transport. Il doit être positionné sur un sol industriel stable, dans une pièce ventilée avec une température comprise entre 4 °C et 40 °C, et un volume d’environ 60 m³. Deux ouvertures doivent assurer une ventilation adéquate : une haute pour l’évacuation de l’air chaud et une basse pour l’arrivée d’air extérieur.
Pour la mise en service, il faut raccorder le compresseur au réseau électrique triphasé et au réseau d’air comprimé via un robinet d’isolement. Le tableau de commande AIR ENERGY CONTROL 3S permet de gérer, surveiller et optimiser le fonctionnement, affichant en temps réel la pression, la température de l’huile, les heures de fonctionnement et l’état du compresseur (marche à vide, compression, alarmes). Il offre également un accès aux réglages des paramètres tels que la pression minimale et maximale, ainsi que la réinitialisation des alarmes.
En cas de fonctionnement non conforme, l’utilisateur doit se référer aux indications affichées par le tableau de commande pour identifier les alertes ou les besoins de maintenance. Le compresseur dispose d’un système de redémarrage automatique après coupure de courant, optionnellement activable.
Le résultat attendu est un débit d’air continu et adapté aux besoins, avec une pression de service de 9,5 bar, dans des conditions optimales d’usage et d’installation respectées.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LACME
LES PELOUSESROUTE DU LUDE
72200 - LA FLECHE
France
commande@lacme.com
Questions produits
Quels sont les avantages de l’entraînement direct sur ce compresseur à vis variable ?
L’entraînement direct élimine la transmission par courroie, ce qui réduit les pertes de puissance et diminue la charge sur l’arbre d’entraînement. Cette configuration limite la maintenance, car il n’y a pas de courroie à remplacer, et améliore la fiabilité globale du compresseur.
Comment le variateur de vitesse améliore-t-il la performance énergétique du compresseur ?
Le variateur de vitesse DANFOSS adapte le débit d’air aux besoins réels, permettant un démarrage progressif et une modulation continue de la pression. Cette technologie permet une économie d’énergie estimée à 25 % en évitant le fonctionnement à pleine charge inutilement.
Quelles fonctionnalités offre le tableau de commande AIR ENERGY CONTROL 3 S ?
Ce tableau multifonctions assure la gestion, la surveillance et l’optimisation permanente du compresseur. Il affiche en temps réel la pression, la température de l’huile, les heures de fonctionnement, ainsi que l’état du compresseur (marche à vide, compression, alarmes). Il permet aussi l’accès aux réglages des paramètres et la réinitialisation des alarmes.
Quels sont les critères d’installation à respecter pour garantir la durée de vie et le bon fonctionnement du compresseur ?
Le compresseur doit être posé sur un sol industriel stable dans une pièce ventilée avec une température comprise entre 4 °C et 40 °C. La salle doit disposer d’un volume d’environ 60 m³ et être équipée de deux ouvertures pour assurer une ventilation correcte : une en position haute pour évacuer l’air chaud et une basse pour l’arrivée d’air extérieur.
Quels sont les dispositifs de sécurité intégrés au compresseur ?
Le compresseur est équipé d’un bouton d’arrêt d’urgence avec verrouillage mécanique, de valves de sécurité sur le réservoir d’huile à vérifier annuellement, de panneaux latéraux verrouillables, ainsi que d’un dispositif de protection du ventilateur. Le respect de ces dispositifs est obligatoire pour garantir la sécurité et la conformité aux normes européennes 2006/42 CE.
Comment le compresseur assure-t-il la séparation air/huile ?
Il utilise un système de séparation air/huile en 3 étages garantissant une haute efficacité. L’air et l’huile sont séparés dans un réservoir dédié, l’huile est refroidie avant d’être renvoyée dans le système, tandis que l’air comprimé est filtré avant sortie.
Quels sont les paramètres techniques clés à prendre en compte pour ce compresseur ?
Le compresseur fonctionne en triphasé 400 V, avec une puissance moteur de 60 CV (45 kW). Il fournit un débit variable de 135 à 404 m³/h à une pression de service de 9,5 bar. Sa vitesse de rotation varie de 1 534 à 4 215 tr/min, et son niveau sonore est inférieur à 75 dB(A).
Comment le système de redémarrage automatique fonctionne-t-il ?
Le contrôleur intègre une fonction de redémarrage automatique après coupure de courant (ARAVF) qui, si activée, permet au compresseur de redémarrer automatiquement lorsque la tension est rétablie, à condition que le compresseur était en mode automatique avant la coupure.
