Compresseur à Vis variable VX-V15/500SC - 24,6 à 87,1 m³/h - 15 CV - 500 Lt - 10 bar avec sécheur LACME - 469316
Référence : LACM469316
Découvrez Compresseur à Vis variable VX-V15/500SC - 24,6 à 87,1 m³/h - 15 CV - 500 Lt - 10 bar avec sécheur LACME - 469316 disponible à l'achat
- Débit d’air variable de 24.6 à 87.1 m³/h pour une adaptation précise
- Moteur haut rendement IE3 de 15 CV pour une efficacité énergétique
- Sécheur frigorifique intégré garantissant un air sec à +3°C
- Niveau sonore limité à 65 dB(A) pour un environnement de travail confortable
- Entretien facilité avec accès frontal aux filtres et voyants
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

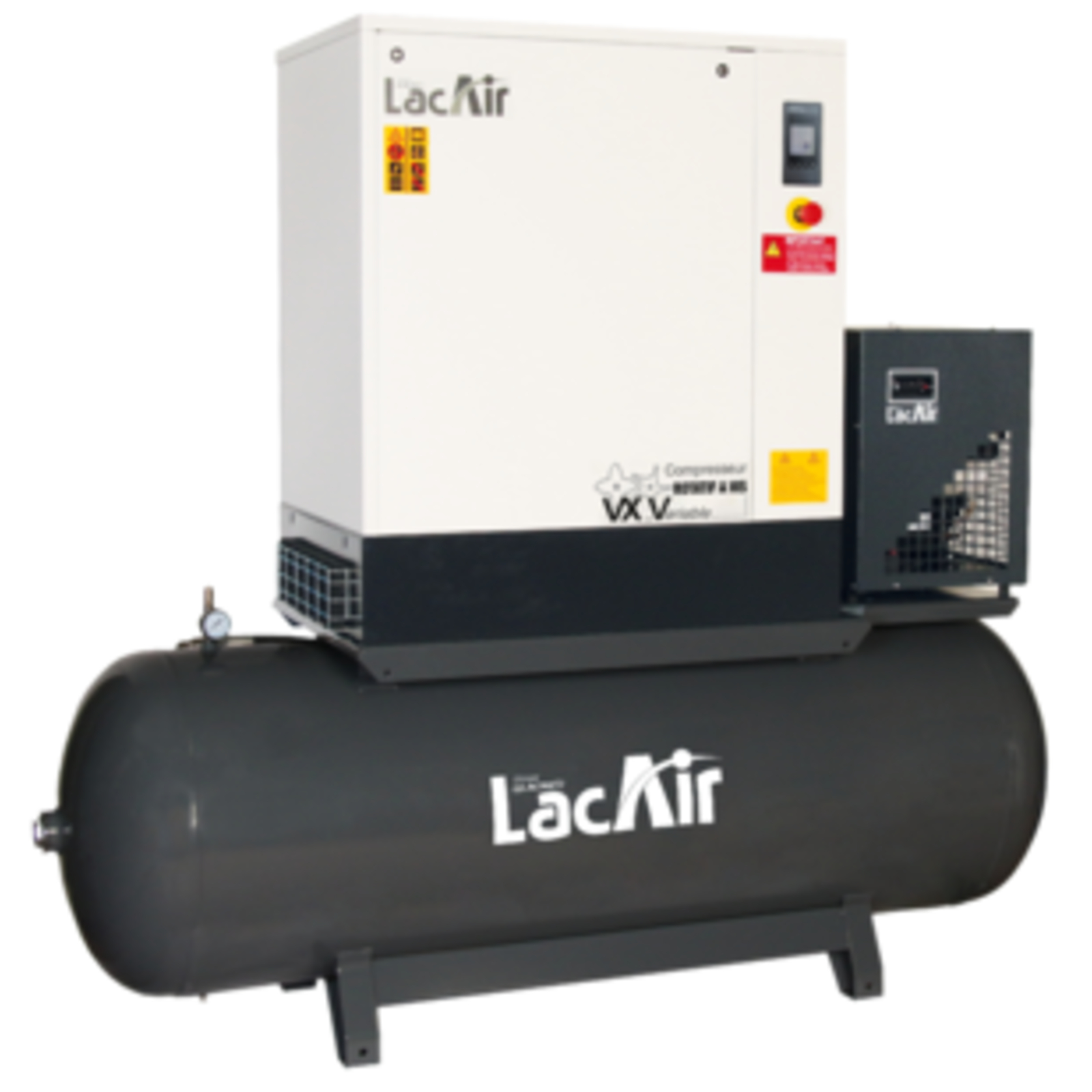

Compresseur à vis lubrifié VX-V15/500SC avec transmission par courroie, conçu pour une grande efficacité et un fonctionnement économique.
Ce compresseur est monté sur une cuve horizontale de 500 litres équipée d’un sécheur frigorifique garantissant un air sec avec un point de rosée de +3°C.
Il intègre un moteur haut rendement de classe IE3 (11 kW - 15 CV) et un variateur de vitesse Danfoss VLT, permettant d’adapter le débit d’air aux besoins réels et d’assurer un démarrage progressif.
Le système de séparation air/huile en 3 étages assure une haute efficacité.
Le bloc vis est encapsulé (modèle C55i), compact, avec séparateur air/huile, vanne d’aspiration et filtres intégrés pour une maintenance facilitée.
Le compresseur est entièrement protégé par une carrosserie spécifique qui limite le niveau sonore à 65 dB(A).
Le tableau de commande électronique AIR ENERGY CONTROL 3B+ est intuitif et multifonctions.
Il affiche en temps réel les paramètres essentiels tels que la pression et la température de l’huile, les heures totales de travail et en charge, ainsi que l’état du compresseur (marche à vide, compression, alarmes).
Un bouton d’arrêt d’urgence est également présent.
Caractéristiques techniques principales :
- Débit d’air variable de 24,6 à 87,1 m³/h (410 à 1452 L/min)
- Pression de service maximale : 10 bar
- Vitesse de rotation variable entre 1707 et 6043 tr/min
- Réservoir de 500 litres
- Alimentation triphasée 400 V
- Niveau sonore : 65 dB(A) LwA
- Poids : 420 kg
Le sécheur frigorifique fonctionne automatiquement, avec un circuit de réfrigérant garantissant un point de rosée constant pour éviter le gel du condensat.
Le compresseur doit être utilisé dans un environnement avec une température ambiante comprise entre 5°C et 40°C, et un volume de pièce d’environ 30 m³ avec une ventilation adaptée.
Entretien et maintenance :
- Tous les filtres, voyants et bouchons d’huile sont accessibles à l’avant pour faciliter l’entretien par une seule personne.
- Option kit de purge automatique par électrovanne temporisée disponible.
Le compresseur est conforme aux normes européennes de sécurité (2006/42 CE).
Il est équipé de dispositifs de sécurité tels que valves de sécurité, bouton d’arrêt d’urgence, protections contre les surcharges et dispositifs de sécurité sur le sécheur et le réservoir.
Dimensions :
- Longueur : 196 cm
- Largeur : 71 cm
- Hauteur : 176 cm
Cette machine est conçue pour un usage industriel, fournissant de l’air comprimé adapté aux applications nécessitant un débit continu et régulé.
Elle ne doit pas être utilisée dans des environnements à risque d’explosion ou pour la production d’air respirable sans filtration adaptée.
Le compresseur est livré prêt à l’emploi, avec un châssis robuste et facilement transportable.
Le raccordement électrique doit être réalisé par un personnel qualifié, avec des dispositifs de protection adaptés.
Cette description regroupe toutes les informations essentielles sur le fonctionnement, les caractéristiques techniques, les conditions d’utilisation, la maintenance et les avantages du compresseur à vis variable VX-V15/500SC avec sécheur frigorifique.
Le bloc vis encapsulé (modèle C55i) intègre un séparateur air/huile, une vanne d’aspiration et des filtres pour une maintenance facilitée. Le système de séparation air/huile en 3 étages assure une haute efficacité. Le compresseur est entièrement protégé par une carrosserie spécifique qui limite le niveau sonore à 65 dB(A).
Le tableau de commande électronique AIR ENERGY CONTROL 3B+ est intuitif et multifonctions. Il affiche en temps réel la pression et la température de l’huile, les heures totales de travail et en charge, ainsi que l’état du compresseur (marche à vide, compression, alarmes). Un bouton d’arrêt d’urgence est également présent pour la sécurité.
Caractéristiques techniques principales :
- Débit d’air variable de 24,6 à 87,1 m³/h (410 à 1452 L/min)
- Pression de service maximale : 10 bar
- Vitesse de rotation variable entre 1707 et 6043 tr/min
- Réservoir de 500 litres
- Alimentation triphasée 400 V
- Niveau sonore : 65 dB(A) LwA
- Poids : 420 kg
Le sécheur frigorifique fonctionne automatiquement avec un circuit de réfrigérant garantissant un point de rosée constant pour éviter le gel du condensat. Le compresseur doit être utilisé dans un environnement avec une température ambiante comprise entre 5°C et 40°C, dans une pièce d’environ 30 m³ avec une ventilation adaptée.
L’entretien est facilité grâce à l’accessibilité frontale de tous les filtres, voyants et bouchons d’huile, permettant une intervention par une seule personne. Une option de kit de purge automatique par électrovanne temporisée est disponible.
Le compresseur est conforme aux normes européennes de sécurité 2006/42 CE. Il est équipé de dispositifs de sécurité tels que valves de sécurité, bouton d’arrêt d’urgence, protections contre les surcharges, ainsi que des dispositifs de sécurité sur le sécheur et le réservoir.
Dimensions : 196 cm (longueur) x 71 cm (largeur) x 176 cm (hauteur).
Ce compresseur est conçu pour un usage industriel, fournissant un débit d’air continu et régulé, adapté aux applications industrielles. Il ne doit pas être utilisé dans des environnements à risque d’explosion ni pour la production d’air respirable sans filtration adaptée. Le raccordement électrique doit être réalisé par un personnel qualifié avec des dispositifs de protection adaptés.
- référence industrielle : 469316
- spécificités : triphasé
- pression de service : 10 bar
- puissance moteur : 15 hp (11 kW)
- réservoir : 500 litres
- niveau sonore : 65 dB(a) LwA
- débit air variable : de 24,6 à 87,1 m³/h (410 à 1452 l/min)
- vitesse de rotation : de 1707 à 6043 tr/min
- tableau de commande électronique : AIR ENERGY CONTROL 3B+
- variateur de vitesse : DANFOSS VLT
- contrôleur de phase par variateur de vitesse
- châssis robuste, facilement transportable
- bouton arrêt d'urgence
- cordon d'alimentation fourni
- flexible de connexion au réseau non fourni
L’utilisation du compresseur nécessite un raccordement électrique triphasé pour le compresseur et monophasé pour le sécheur, réalisés par un personnel qualifié. La machine doit être installée sur un sol plat et stable, dans une pièce ventilée d’environ 30 m³ avec une température ambiante comprise entre 5°C et 40°C. Deux ouvertures de ventilation sont nécessaires : une en position haute pour évacuer l’air chaud et une en position basse pour l’entrée d’air.
Le compresseur est monté sur une cuve horizontale de 500 litres équipée d’un système de purge des condensats, qui doit être vidangé au moins une fois par jour. Un robinet manuel d’interception doit être installé entre le compresseur et le réseau d’air comprimé pour permettre l’isolation de la machine lors des opérations de maintenance.
Le tableau de commande électronique AIR ENERGY CONTROL 3B+ affiche en temps réel les paramètres essentiels tels que la pression et la température de l’huile, les heures de fonctionnement, ainsi que l’état du compresseur (marche à vide, compression, alarmes). Il est simple d’utilisation et permet l’accès à différents menus, dont l’indicateur de maintenance.
En cas de fonctionnement non conforme, il est recommandé d’éteindre la machine et de ne pas intervenir soi-même, mais de contacter le service technique. Le compresseur est équipé de dispositifs de sécurité dont un thermostat de sécurité qui arrête la machine si la température d’huile atteint 115°C.
Le compresseur est destiné à fournir de l’air comprimé à usage industriel continu ou intermittent, avec un fonctionnement à au moins 10 % de sa capacité totale pour éviter la condensation dans l’huile. Il ne doit pas être utilisé dans des environnements à risque d’explosion, pour la production d’air respirable sans filtration adaptée, ni dans des locaux où des substances dangereuses sont présentes.
L’entretien courant est facilité par l’accessibilité des filtres, voyants et bouchons d’huile à l’avant de la machine. Une option de kit de purge automatique par électrovanne temporisée est disponible pour la vidange des condensats.
En résumé, le compresseur s’utilise en le raccordant correctement à l’alimentation électrique et au réseau d’air comprimé, en veillant à son installation dans un local ventilé aux conditions de température adaptées, en surveillant ses paramètres via le tableau de commande, et en réalisant la maintenance régulière pour assurer son bon fonctionnement et la qualité de l’air produit.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LACME
LES PELOUSESROUTE DU LUDE
72200 - LA FLECHE
France
commande@lacme.com
Questions produits
Quel est le débit d’air et la pression maximale de ce compresseur ?
Le compresseur VX-V15/500SC offre un débit d’air variable de 24,6 à 87,1 m³/h avec une pression de service maximale de 10 bar. Cette plage permet d’adapter la production d’air aux besoins réels du chantier ou de l’atelier.
Ce compresseur est-il équipé d’un système pour assurer la qualité de l’air comprimé ?
Oui, il intègre un sécheur frigorifique monté sur la cuve de 500 litres, garantissant un air sec avec un point de rosée de +3°C. Le sécheur fonctionne automatiquement avec un circuit de réfrigérant et une régulation par injection de gaz chaud pour éviter le gel du condensat.
Quels sont les critères d’installation à respecter pour ce compresseur ?
La machine doit être installée sur un sol plat et stable, dans une pièce ventilée d’environ 30 m³ avec une température comprise entre 5°C et 40°C. Deux ouvertures de ventilation sont nécessaires : une en position haute pour évacuer l’air chaud et une en position basse pour l’entrée d’air extérieur.
Quelles sont les principales caractéristiques techniques du moteur et du système de commande ?
Le compresseur est équipé d’un moteur haut rendement de classe IE3 de 15 CV (11 kW) avec un variateur de vitesse Danfoss VLT. Le tableau de commande électronique AIR ENERGY CONTROL 3B+ affiche en temps réel la pression, la température d’huile, les heures de fonctionnement et l’état du compresseur, facilitant la surveillance et la maintenance.
Quelles sont les précautions et dispositifs de sécurité intégrés au compresseur ?
Le compresseur respecte la directive européenne 2006/42 CE et dispose de plusieurs dispositifs de sécurité : valves de sécurité, bouton d’arrêt d’urgence, protections contre les surcharges, thermostat de sécurité arrêtant la machine si la température d’huile atteint 115°C, et dispositifs spécifiques sur le sécheur et le réservoir.
Comment se déroule l’entretien courant de ce compresseur ?
Les filtres, voyants et bouchons d’huile sont accessibles à l’avant pour faciliter l’entretien par une seule personne. Une option de kit de purge automatique par électrovanne temporisée est disponible pour la vidange des condensats. Il est recommandé de purger la condensation au moins une fois par jour pour éviter la corrosion interne du réservoir.
Ce compresseur est-il adapté à tous les environnements industriels ?
Non, il est conçu pour un usage industriel standard et ne doit pas être utilisé dans des environnements à risque d’explosion, pour la production d’air respirable sans filtration adaptée, ni dans des locaux où des substances dangereuses sont présentes.
