Compresseur à Vis variable VX-V20/500SC - 31,2 à 103,6 m³/h - 20 CV - 500 L - 10 bar avec sécheur LACME - 469416
Référence : LACM469416
Découvrez Compresseur à Vis variable VX-V20/500SC - 31,2 à 103,6 m³/h - 20 CV - 500 L - 10 bar avec sécheur LACME - 469416 disponible à l'achat
- Débit d’air variable de 31.2 à 103.6 m³/h pour plus de flexibilité
- Niveau sonore réduit à 67 dB(A) pour un environnement de travail confortable
- Sécheur frigorifique intégré assurant un air sec avec point de rosée à +3°C
- Moteur 20 CV haut rendement IE3 pour une économie d’énergie notable
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

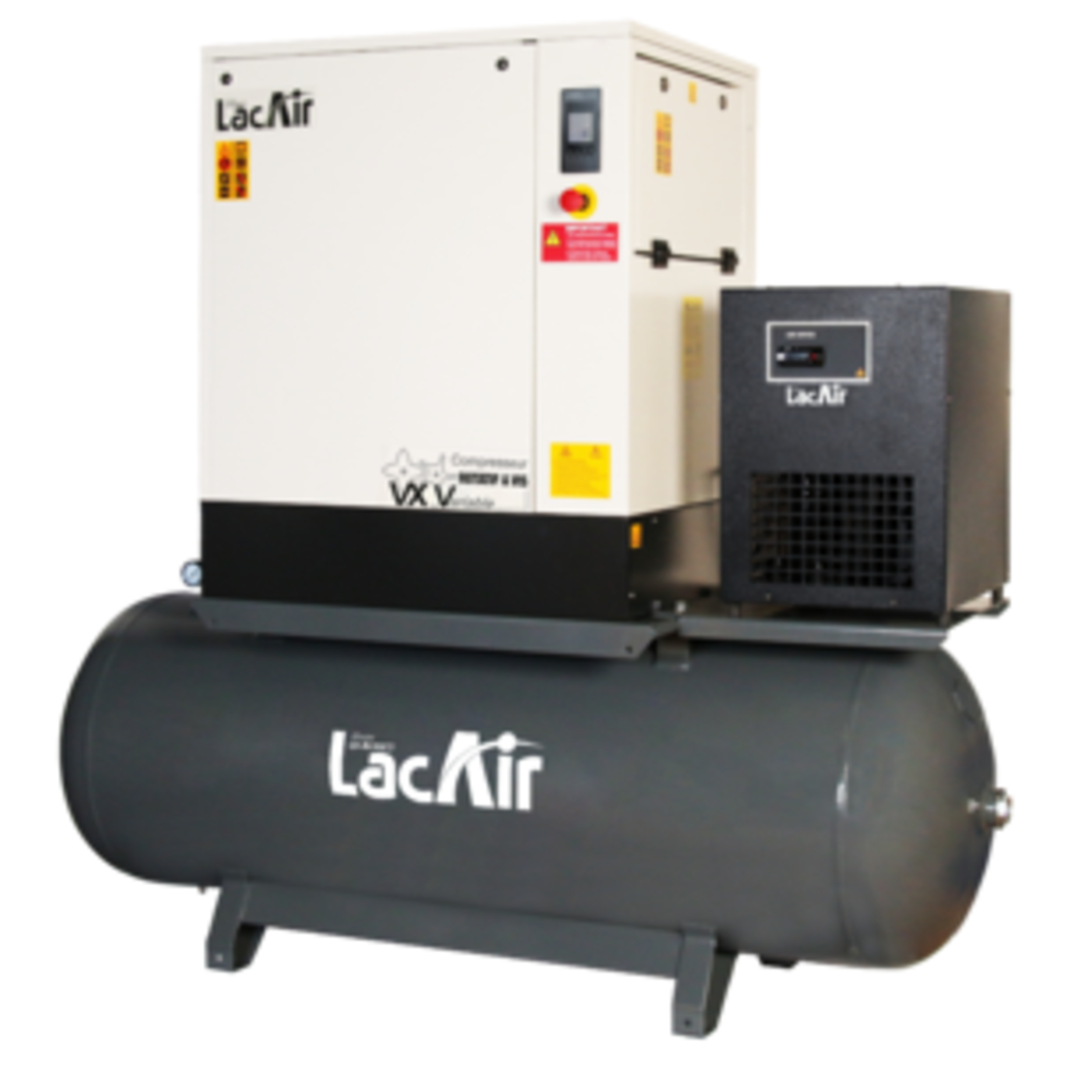

Compresseur à vis lubrifié VX-V20/500SC, équipé d'une transmission par courroie, offrant une grande efficacité et un fonctionnement silencieux.
Ce compresseur est entièrement protégé par une carrosserie spécifique qui limite le niveau sonore à 67 dB(A).
Il repose sur une cuve horizontale de 500 litres intégrant un sécheur frigorifique garantissant un air sec avec un point de rosée de +3°C.
Le moteur est un 20 CV (15 kW) haut rendement de classe IE3, assurant une économie d'énergie notable.
Un variateur de vitesse Danfoss VLT permet d'adapter le débit d'air aux besoins réels, avec un démarrage progressif pour une meilleure longévité.
Le tableau de commande électronique AIR ENERGY CONTROL 3B+ de dernière génération est simple d'utilisation et affiche en temps réel les paramètres essentiels tels que la pression et la température de l'huile, les heures totales de fonctionnement, ainsi que l'état du compresseur.
Le bloc vis « encapsulé » intègre un séparateur air/huile à 3 étages, une vanne d’aspiration et des filtres, garantissant une séparation optimale et une grande fiabilité.
Le compresseur est compact, facilement transportable grâce à son châssis robuste, et équipé d’un bouton d’arrêt d’urgence.
Le compresseur fournit un débit variable allant de 31,2 à 103,6 m³/h (520 à 1727 L/min) à une pression de service constante de 10 bars.
La vitesse de rotation varie de 2165 à 7188 tr/min.
Caractéristiques techniques principales :
- Puissance moteur : 20 CV (15 kW)
- Réservoir : 500 litres
- Niveau sonore : 67 dB(A) LWA
- Pression de service : 10 bar
- Débit d'air : mini 31,2 m³/h, maxi 103,6 m³/h
- Transmission par courroie verticale
Le sécheur frigorifique intégré fonctionne automatiquement et est calibré en usine pour un point de rosée garanti à +3°C, assurant un air comprimé sec et de qualité.
Le circuit frigorifique comprend un compresseur de réfrigération, un condenseur, un évaporateur, un filtre déshydratant et une électrovanne de purge des condensats.
Conditions d’utilisation recommandées :
- Température ambiante entre 5°C et 40°C
- Volume de la salle minimum de 30 m³ avec ventilation adéquate (une ouverture basse pour l’air frais et une ouverture haute pour l’évacuation de l’air chaud)
Entretien facilité :
Tous les filtres, voyants et bouchons d’huile sont accessibles à l’avant du compresseur, permettant un entretien simple et rapide par une seule personne.
Une option de kit de purge automatique par électrovanne temporisée est disponible.
Dimensions et poids :
- Dimensions L x l x H : 196 x 71 x 176 cm
- Poids : 439 kg
Normes et sécurité :
Le compresseur respecte les exigences essentielles de sécurité selon la norme européenne 2006/42 CE.
Il est équipé de dispositifs de sécurité tels que valve de sécurité, bouton d’arrêt d’urgence, protections contre les surcharges et dispositifs de contrôle de phase.
Avantages produit :
- Compact et entièrement protégé
- Faible niveau sonore
- Moteur haut rendement IE3 pour économie d’énergie
- Variateur de vitesse pour adaptation précise du débit et démarrage progressif
- Sécheur frigorifique garantissant un air sec
- Tableau de commande intuitif et multifonction
- Entretien facile et accessible
Le compresseur à vis VX-V20/500SC est conçu pour une utilisation industrielle, fournissant un débit d’air continu et adapté aux besoins réels, avec une fiabilité et une efficacité optimales.
Ce compresseur repose sur une cuve horizontale de 500 litres intégrant un sécheur frigorifique LACME, assurant un air comprimé sec avec un point de rosée garanti à +3°C. Son moteur de 20 CV (15 kW) est de classe IE3, à haut rendement énergétique, ce qui permet une économie d’énergie notable. Un variateur de vitesse Danfoss VLT adapte précisément le débit d’air (de 31,2 à 103,6 m³/h) aux besoins réels, avec un démarrage progressif pour prolonger la durée de vie de l’appareil.
Le tableau de commande électronique AIR ENERGY CONTROL 3B+ de dernière génération est simple d’utilisation et affiche en temps réel les paramètres essentiels : pression et température de l’huile, heures totales de fonctionnement, état du compresseur (marche à vide, compression, alarme). L’accès aux menus permet notamment de suivre l’indicateur de maintenance et de réinitialiser les alarmes.
Le bloc vis « encapsulé » intègre un séparateur air/huile à trois étages, une vanne d’aspiration et des filtres, garantissant une séparation optimale et une grande fiabilité. Le compresseur est compact, robuste et facilement transportable grâce à son châssis. Il est équipé d’un bouton d’arrêt d’urgence et de dispositifs de sécurité conformes à la norme européenne 2006/42 CE, incluant une valve de sécurité, protections contre les surcharges et contrôle de phase.
Les caractéristiques techniques principales sont les suivantes :
- Puissance moteur : 20 CV (15 kW)
- Réservoir : 500 litres
- Pression de service : 10 bar
- Débit d’air variable : de 31,2 à 103,6 m³/h (520 à 1727 L/min)
- Vitesse de rotation : de 2165 à 7188 tr/min
- Niveau sonore : 67 dB(A) LWA
- Transmission : courroie verticale
- Tension d’alimentation : triphasé 400 V
- Dimensions : 196 x 71 x 176 cm
- Poids : 439 kg
Les conditions d’utilisation recommandées incluent une température ambiante comprise entre 5°C et 40°C et un volume minimum de salle de 30 m³ avec ventilation adaptée (entrée d’air frais basse et sortie d’air chaud haute).
L’entretien est facilité par l’accessibilité à l’avant de tous les filtres, voyants et bouchons d’huile, permettant une intervention rapide par une seule personne. Une option de kit de purge automatique par électrovanne temporisée est disponible pour optimiser la maintenance.
Ce compresseur se distingue par sa compacité, son silence, son moteur haut rendement, son variateur de vitesse pour une adaptation précise du débit, son sécheur frigorifique garantissant un air sec de qualité, ainsi que son tableau de commande intuitif et multifonction. Il est idéal pour une utilisation industrielle exigeante nécessitant un air comprimé fiable, sec et économiquement produit.
- référence industrielle : 469416
- spécificités : triphasé
- puissance moteur : 20 hp (15 kW)
- réservoir : 500 litres
- pression de service : 10 bar
- débit d'air mini : 31,2 m³/h (520 l/min)
- débit d'air maxi : 103,6 m³/h (1727 l/min)
- vitesse de rotation mini : 2165 tr/min
- vitesse de rotation maxi : 7188 tr/min
- niveau sonore : 67 dB(A) LWA
- transmission : courroie verticale
- tableau de commande électronique : AIR ENERGY CONTROL 3B+
- variateur de vitesse : DANFOSS VLT
- châssis : robuste, facilement transportable
- bouton d'arrêt d'urgence
- contrôleur de phase par variateur de vitesse
- sécheur frigorifique intégré garantissant un point de rosée à +3°C
L'utilisation se fait en branchant le compresseur sur une alimentation triphasée et le sécheur sur une alimentation monophasée distincte. Le compresseur peut fonctionner en continu ou de manière intermittente, mais doit toujours être utilisé à au moins 10 % de sa capacité totale pour éviter la condensation dans l'huile.
Le compresseur doit être installé dans une salle ventilée d'au moins 30 m³, avec une température ambiante comprise entre 5°C et 40°C. La ventilation doit comporter une ouverture basse pour l'air frais et une ouverture haute pour l'évacuation de l'air chaud.
L'air comprimé sortant du réservoir passe par le sécheur avant d'être distribué. Le sécheur fonctionne automatiquement grâce à un circuit frigorifique avec compresseur, condenseur, évaporateur et électrovanne de purge des condensats.
Pour la mise en route, il faut s'assurer que le compresseur est posé sur un sol plat, avec un espace suffisant autour pour la maintenance, et que le réservoir est monté avec des amortisseurs de vibrations. Les branchements électriques doivent respecter les normes en vigueur, avec un dispositif de coupure automatique et une bonne mise à la terre.
Le compresseur est équipé d'un tableau de commande électronique simple d'utilisation, qui affiche en temps réel la pression, la température de l'huile, les heures de fonctionnement, et l'état du compresseur. Il intègre également un variateur de vitesse pour adapter le débit d'air aux besoins réels, avec un démarrage progressif.
En cas de dysfonctionnement, il est conseillé d'éteindre la machine et de ne pas la manipuler, en contactant le service technique.
Le drainage des condensats doit être effectué au moins une fois par jour, avec une vérification hebdomadaire du bon fonctionnement de la purge automatique si elle est installée.
Ainsi, ce compresseur est utilisé pour fournir un débit d'air comprimé continu et adapté aux besoins industriels, dans des conditions de température et de ventilation précises, avec un entretien accessible et facilité par la disposition des filtres et voyants en face avant.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LACME
LES PELOUSESROUTE DU LUDE
72200 - LA FLECHE
France
commande@lacme.com
Questions produits
Quel est le débit d'air variable fourni par ce compresseur à vis VX-V20/500SC ?
Le compresseur fournit un débit d'air variable de 31,2 à 103,6 m³/h (520 à 1727 L/min) à une pression constante de 10 bars. Cette variation est rendue possible grâce au variateur de vitesse intégré, qui adapte la production d'air aux besoins réels.
Comment s'effectue le séchage de l'air comprimé et quel est le point de rosée garanti ?
Le compresseur est équipé d'un sécheur frigorifique intégré fonctionnant automatiquement via un circuit frigorifique complet. Il garantit un air sec avec un point de rosée fixé à +3°C, sans nécessité d'étalonnage supplémentaire.
Quelles sont les conditions recommandées pour l'installation et l'utilisation de ce compresseur ?
Le compresseur doit être installé dans une salle ventilée d'au moins 30 m³, avec une température ambiante comprise entre 5°C et 40°C. La ventilation doit comporter une ouverture basse pour l'entrée d'air frais et une ouverture haute pour l'évacuation de l'air chaud.
Quels dispositifs de sécurité sont intégrés au compresseur ?
Le compresseur respecte la norme européenne 2006/42 CE et intègre plusieurs dispositifs de sécurité : valve de sécurité, bouton d'arrêt d'urgence, protections contre les surcharges, et contrôleur de phase par variateur de vitesse. Le réservoir d'air comprimé doit être purgé quotidiennement pour éviter la corrosion et garantir la sécurité.
Comment s'effectue l'entretien du compresseur et quels sont les points d'accès ?
Tous les filtres, voyants et bouchons d'huile sont accessibles à l'avant du compresseur, facilitant un entretien rapide par une seule personne. Une option de kit de purge automatique des condensats est disponible pour simplifier cette opération.
Quels sont les critères électriques à respecter pour le branchement du compresseur et du sécheur ?
Le compresseur doit être relié à une alimentation triphasée tandis que le sécheur nécessite une alimentation monophasée distincte. Les câbles et dispositifs de protection doivent être conformes aux normes en vigueur, avec un dispositif de coupure automatique et une mise à la terre efficace.
