4 170,71 € Caméra Visioval VX-SWITCH 40mm+local +Tête 26mm VIRAX - 294051
Référence : V066294051
Découvrez Caméra Visioval VX-SWITCH 40mm+local +Tête 26mm VIRAX - 294051 disponible à l'achat
Les points clés
- Inspection des canalisations
- Tête orientable et interchangeable
- Écran couleur TFT 7"
- Alimenté par secteur ou batterie
- Étanche 1 bar/IP67
7 029,10 € TTC 5 857,58 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

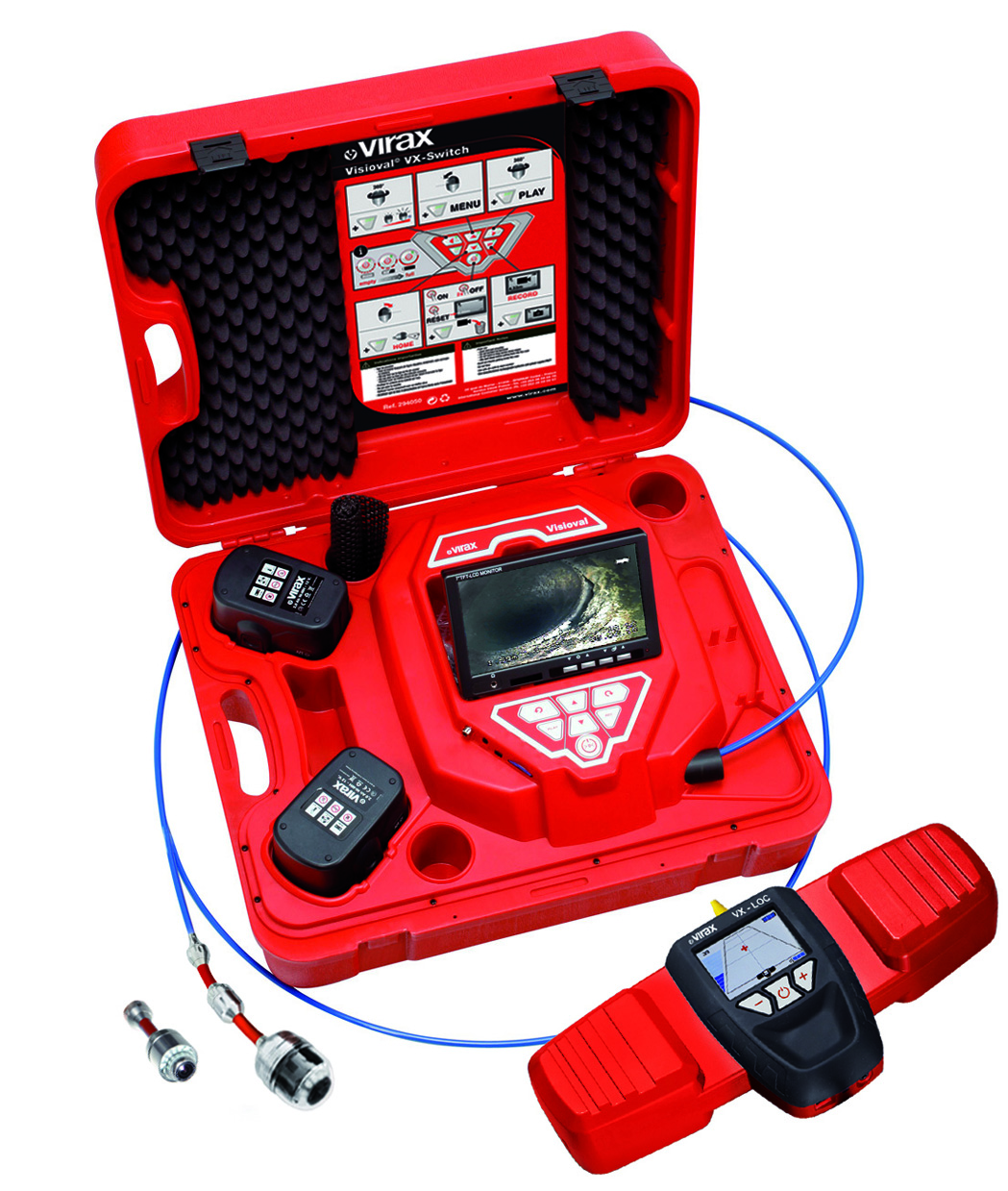

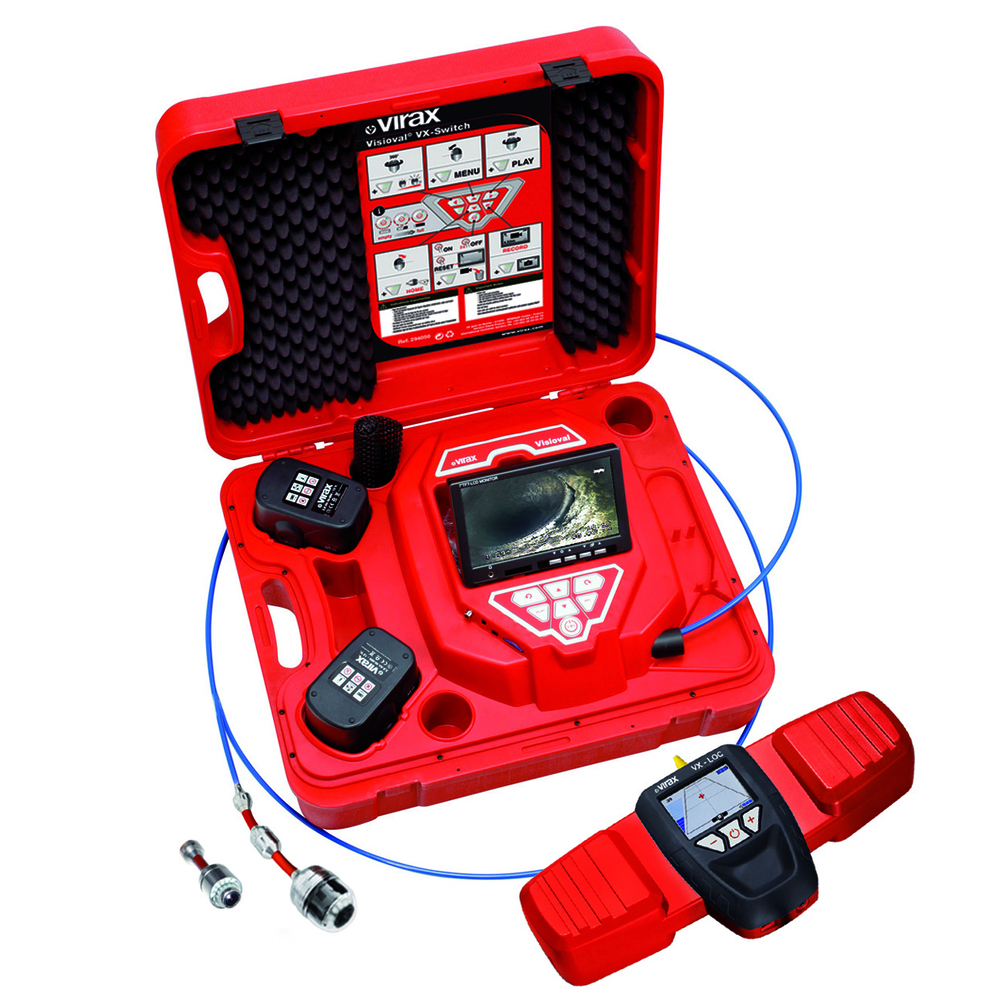

Caméra d’inspection numérique couleur Visioval® VX-SWITCH avec localisateur intégré et têtes de caméra interchangeables Ø 26 mm et Ø 40 mm.
Ce système portatif tout intégré est conçu pour l’inspection vidéo des canalisations, conduits d’échappement, conduits de ventilation, conduits de fumée, faux plafonds, installations industrielles et diverses cavités, à partir d’un diamètre intérieur de 40 mm.
La caméra est livrée dans une mallette plastique à double parois renforcées, facilitant le transport et la protection de l’équipement.
Les têtes de caméra sont détachables, interchangeables et localisables grâce à un émetteur intégré fonctionnant à 8,9 kHz (nécessite le localisateur Réf. 294054).
La tête Ø 26 mm est étanche IP68 (3 bar) pour les inspections de tubes PVC d’un diamètre intérieur de 40 à 125 mm.
La tête Ø 40 mm est orientable avec rotation à 360° et pivot à 180°, étanche IP67 (1 bar), et adaptée aux tubes de Ø 50 à 200 mm.
Une fonction « Home » permet de recentrer automatiquement la tête de caméra en position droite (disponible uniquement sur la tête Ø 40 mm).
L’angle de vision est large, à 115°, avec une sensibilité de 0,5 lux garantissant une image précise même dans les zones peu éclairées.
L’éclairage est assuré par 12 LEDs protégées contre les chocs et l’encrassement, avec un niveau d’éclairage réglable sur trois intensités.
L’image est affichée sur un écran couleur TFT de 7 pouces (18 cm) avec une résolution de 800 x 480 pixels.
L’écran est orientable et fixé dans la valise, mais peut aussi être détaché pour une prise en main grâce à un câble de 2 mètres.
La luminosité et le contraste de l’écran sont réglables.
Une option de protection solaire (Réf. 294034) est disponible pour réduire l’éblouissement lors de travaux en extérieur.
L’alimentation peut se faire sur secteur ou via deux batteries Ni-MH 12 V 2,6 Ah fournies.
L’autonomie est indiquée à l’écran et peut atteindre jusqu’à 2 heures par batterie.
Le niveau de rechargement des batteries est également affiché.
Le système permet l’enregistrement de photos et vidéos sur une carte SD 2 GB fournie, avec une capacité d’enregistrement vidéo jusqu’à 2 heures.
Les fonctions de lecture, avance et retour rapide, pause et suppression de fichiers sont accessibles directement depuis l’appareil.
Un port mini USB permet le transfert des fichiers vers un ordinateur.
Le localisateur Visioval® VX assure une localisation rapide et précise de la tête de caméra dans la zone endommagée ou bouchée, jusqu’à 3 mètres de profondeur sous terre.
La position est affichée intuitivement sur l’écran couleur et accompagnée d’un signal acoustique.
Une tige de support télescopique est fournie pour faciliter les manipulations.
La batterie Li-Ion du localisateur fonctionne en 3,7 V.
Le flexible de la caméra mesure 30 mètres avec un compteur métrique affiché à l’écran et un diamètre de 6,5 mm pour les versions VX-40 / VX-Switch.
La caméra pèse environ 9,97 kg.
L’appareil est livré avec un ensemble complet comprenant deux batteries Ni-MH 12 V 2,6 Ah, un bloc d’alimentation secteur, un tapis antidérapant pour éviter que la valise glisse sur sols lisses, une carte SD 2 GB, un câble USB, cinq coupoles en plexiglas pour les têtes VX-40 / VX-Switch, ainsi que le localisateur Visioval® VX incluant casque avec réglage du signal sonore, chargeur avec câble micro USB, 12 crayons, tige télescopique et coffret.
Ce système est adapté aux inspections verticales et horizontales dans des conduits variés : tubes PVC d’évacuation, conduits d’aération, cheminées, conduits d’échappement, installations industrielles, etc.
Il permet le passage dans des coudes à 90° pour des diamètres intérieurs de 50 mm (tête Ø 26 mm) et 80 mm (tête Ø 40 mm).
L’utilisation doit être réalisée par un personnel compétent, conformément aux règles de sécurité et d’utilisation fournies dans le manuel.
La caméra est conçue pour le contrôle optique et ne doit pas être utilisée dans des environnements explosifs ou pollués par des substances corrosives.
En résumé, la caméra Visioval® VX-SWITCH offre une solution complète, robuste et polyvalente pour l’inspection vidéo précise et localisée des canalisations et conduits.
Elle dispose d’une interface utilisateur intuitive et d’un équipement complet pour un usage professionnel.
Système portatif d’inspection vidéo tout intégré, conçu pour l’inspection verticale ou horizontale de canalisations, conduits d’échappement, de ventilation, de fumée, faux plafonds, installations industrielles et autres cavités. Adapté aux diamètres intérieurs de 40 mm et plus.
Caméra Visioval® VX-SWITCH avec têtes de caméra CCD couleur détachables et interchangeables Ø 26 mm et Ø 40 mm orientable. La tête Ø 26 mm est étanche 3 bar/IP68, adaptée aux tubes de Ø 40 à 125 mm avec passage des coudes à 90° en Ø intérieur 50 mm. La tête Ø 40 mm est étanche 1 bar/IP67, rotative à 360° et pivotante à 180°, pour tubes de Ø 50 à 200 mm avec passage des coudes à 90° en Ø intérieur 80 mm.
La caméra intègre un émetteur 8,9 kHz pour la localisation précise de la tête dans la canalisation (avec localisateur Réf. 294054). L’affichage numérique indique la position avec une précision de 4 cm ainsi que l’inclinaison de la tête. Fonction « Home » pour recentrer la tête à la position droite (sur tête Ø 40 mm uniquement).
Grand angle de vision de 115° avec une sensibilité de 0,5 lux, permettant une image précise même dans les zones sombres. Éclairage assuré par 12 LEDs protégées contre les chocs et l’encrassement, avec réglage du niveau d’éclairage.
Écran couleur TFT 7" (18 cm) avec une résolution de 800 x 480 pixels, orientable et détachable (câble de 2 m). Luminosité et contraste réglables. Option protection solaire (Réf. 294034) disponible pour réduire l’éblouissement en extérieur.
Alimentation secteur ou batteries Ni-MH 12 V, 2,6 Ah (2 batteries fournies), autonomie jusqu’à 2 heures par batterie, avec indication du niveau de charge sur l’écran.
Enregistrement photo et vidéo sur carte SD 2 GB fournie, jusqu’à 2 heures de vidéo. Fonctions lecture, avance/retour rapide, pause et suppression directement sur le Visioval®. Transfert des fichiers via port mini USB.
Localisateur Visioval® VX inclus, permettant la localisation rapide et précise de la tête de caméra Ø 26 mm et Ø 40 mm par radiofréquence 8,9 kHz jusqu’à 3 mètres de profondeur sous terre. Affichage de la position sur écran couleur et signal acoustique. Equipé d’une tige télescopique et batterie Li-Ion 3,7 V.
Livré avec :
- 2 batteries Ni-MH 12 V, 2,6 Ah
- Bloc d’alimentation secteur
- Tapis antidérapant pour valise
- Carte SD 2 GB
- Câble USB
- 5 coupoles en plexiglas (VX-40 / VX-SWITCH)
- Casque avec réglage du signal sonore (localisateur)
- Chargeur avec câble micro USB
- 12 crayons
- Tige télescopique
- Coffret de rangement
Conseils d’utilisation : différents accessoires disponibles pour optimiser l’inspection, tels que passe-coude, anneau de guidage, centreur à roulettes, poids pour inspection de cheminées.
Poids du produit : 9,970 kg (modèle Visioval® VX-SWITCH + localisateur + tête Ø 26 mm et Ø 40 mm orientable).
Le système est robuste, avec mallette plastique à double parois renforcées, garantissant une bonne protection et une grande mobilité sur site.
Ce produit offre une solution complète et fiable pour l’inspection visuelle et la localisation précise dans divers types de canalisations et conduits, avec une grande qualité d’image et une ergonomie adaptée aux conditions de terrain.
Caméra Visioval® VX-SWITCH avec têtes de caméra CCD couleur détachables et interchangeables Ø 26 mm et Ø 40 mm orientable. La tête Ø 26 mm est étanche 3 bar/IP68, adaptée aux tubes de Ø 40 à 125 mm avec passage des coudes à 90° en Ø intérieur 50 mm. La tête Ø 40 mm est étanche 1 bar/IP67, rotative à 360° et pivotante à 180°, pour tubes de Ø 50 à 200 mm avec passage des coudes à 90° en Ø intérieur 80 mm.
La caméra intègre un émetteur 8,9 kHz pour la localisation précise de la tête dans la canalisation (avec localisateur Réf. 294054). L’affichage numérique indique la position avec une précision de 4 cm ainsi que l’inclinaison de la tête. Fonction « Home » pour recentrer la tête à la position droite (sur tête Ø 40 mm uniquement).
Grand angle de vision de 115° avec une sensibilité de 0,5 lux, permettant une image précise même dans les zones sombres. Éclairage assuré par 12 LEDs protégées contre les chocs et l’encrassement, avec réglage du niveau d’éclairage.
Écran couleur TFT 7" (18 cm) avec une résolution de 800 x 480 pixels, orientable et détachable (câble de 2 m). Luminosité et contraste réglables. Option protection solaire (Réf. 294034) disponible pour réduire l’éblouissement en extérieur.
Alimentation secteur ou batteries Ni-MH 12 V, 2,6 Ah (2 batteries fournies), autonomie jusqu’à 2 heures par batterie, avec indication du niveau de charge sur l’écran.
Enregistrement photo et vidéo sur carte SD 2 GB fournie, jusqu’à 2 heures de vidéo. Fonctions lecture, avance/retour rapide, pause et suppression directement sur le Visioval®. Transfert des fichiers via port mini USB.
Localisateur Visioval® VX inclus, permettant la localisation rapide et précise de la tête de caméra Ø 26 mm et Ø 40 mm par radiofréquence 8,9 kHz jusqu’à 3 mètres de profondeur sous terre. Affichage de la position sur écran couleur et signal acoustique. Equipé d’une tige télescopique et batterie Li-Ion 3,7 V.
Livré avec :
- 2 batteries Ni-MH 12 V, 2,6 Ah
- Bloc d’alimentation secteur
- Tapis antidérapant pour valise
- Carte SD 2 GB
- Câble USB
- 5 coupoles en plexiglas (VX-40 / VX-SWITCH)
- Casque avec réglage du signal sonore (localisateur)
- Chargeur avec câble micro USB
- 12 crayons
- Tige télescopique
- Coffret de rangement
Conseils d’utilisation : différents accessoires disponibles pour optimiser l’inspection, tels que passe-coude, anneau de guidage, centreur à roulettes, poids pour inspection de cheminées.
Poids du produit : 9,970 kg (modèle Visioval® VX-SWITCH + localisateur + tête Ø 26 mm et Ø 40 mm orientable).
Le système est robuste, avec mallette plastique à double parois renforcées, garantissant une bonne protection et une grande mobilité sur site.
Ce produit offre une solution complète et fiable pour l’inspection visuelle et la localisation précise dans divers types de canalisations et conduits, avec une grande qualité d’image et une ergonomie adaptée aux conditions de terrain.
Désignation : Visioval® VX-SWITCH + Localis. + Tête Ø26
Type tête caméra : Ø 26 mm et Ø 40 mm orientable
Tête de caméra détachable : Oui
Localisateur : Inclus
kg : 9,970
La caméra Visioval VX-SWITCH s'utilise en insérant la tête de caméra adaptée dans la canalisation ou conduit à inspecter, à partir d’un diamètre intérieur de 40 mm. L’appareil est mis en marche via le bouton MARCHE/ARRÊT, après quoi l’image vidéo apparaît sur l’écran couleur orientable et détachable. L’utilisateur peut piloter la tête de caméra orientable Ø 40 mm à l’aide des touches de commande pour la faire pivoter à 360° et l’incliner à 180°, ou utiliser la fonction « Home » pour recentrer automatiquement la tête en position droite. La tête Ø 26 mm est fixe et étanche, adaptée aux tubes de diamètre intérieur 40 à 125 mm.
L’éclairage de la tête de caméra est assuré par 12 LEDs dont la luminosité est réglable sur trois niveaux. L’utilisateur peut ajuster la luminosité, le contraste et la couleur de l’image via le menu écran. La distance parcourue par la tête est affichée avec une résolution de 4 cm. La caméra permet d’enregistrer photos et vidéos sur carte SD, avec des fonctions de lecture, pause, avance/retour rapide et suppression accessibles directement sur l’appareil.
Le système intègre un émetteur pour la localisation précise de la tête dans la canalisation via un localisateur radiofréquence, avec affichage de la position sur l’écran et signal acoustique. La caméra est alimentée par secteur ou batteries rechargeables, avec indication du niveau de charge et autonomie jusqu’à 2 heures par batterie.
L’inspection peut se faire en position verticale ou horizontale, dans divers types de conduits (canalisations, conduits d’échappement, de ventilation, de fumée, faux plafonds, installations industrielles, cheminées) et permet le passage dans des coudes à 90° selon le diamètre intérieur du conduit et la tête utilisée.
En cas de dysfonctionnement lié à des influences externes comme des décharges statiques, il est conseillé d’éteindre puis de rallumer l’appareil. Le câble flexible doit être manipulé avec précaution, sans forcer ni frotter sur des arêtes vives.
L’appareil doit être transporté dans sa mallette spécifique pour éviter tout dommage et utilisé uniquement par un personnel compétent. Toute autre utilisation est considérée comme non conforme.
Ainsi, l’usage de la caméra consiste à insérer la tête dans la canalisation à inspecter, piloter la caméra depuis le panneau de commande pour visualiser l’intérieur, ajuster les réglages d’image et d’éclairage, localiser précisément la tête, enregistrer les images ou vidéos nécessaires, et consulter ces enregistrements directement ou via transfert sur ordinateur.
L’éclairage de la tête de caméra est assuré par 12 LEDs dont la luminosité est réglable sur trois niveaux. L’utilisateur peut ajuster la luminosité, le contraste et la couleur de l’image via le menu écran. La distance parcourue par la tête est affichée avec une résolution de 4 cm. La caméra permet d’enregistrer photos et vidéos sur carte SD, avec des fonctions de lecture, pause, avance/retour rapide et suppression accessibles directement sur l’appareil.
Le système intègre un émetteur pour la localisation précise de la tête dans la canalisation via un localisateur radiofréquence, avec affichage de la position sur l’écran et signal acoustique. La caméra est alimentée par secteur ou batteries rechargeables, avec indication du niveau de charge et autonomie jusqu’à 2 heures par batterie.
L’inspection peut se faire en position verticale ou horizontale, dans divers types de conduits (canalisations, conduits d’échappement, de ventilation, de fumée, faux plafonds, installations industrielles, cheminées) et permet le passage dans des coudes à 90° selon le diamètre intérieur du conduit et la tête utilisée.
En cas de dysfonctionnement lié à des influences externes comme des décharges statiques, il est conseillé d’éteindre puis de rallumer l’appareil. Le câble flexible doit être manipulé avec précaution, sans forcer ni frotter sur des arêtes vives.
L’appareil doit être transporté dans sa mallette spécifique pour éviter tout dommage et utilisé uniquement par un personnel compétent. Toute autre utilisation est considérée comme non conforme.
Ainsi, l’usage de la caméra consiste à insérer la tête dans la canalisation à inspecter, piloter la caméra depuis le panneau de commande pour visualiser l’intérieur, ajuster les réglages d’image et d’éclairage, localiser précisément la tête, enregistrer les images ou vidéos nécessaires, et consulter ces enregistrements directement ou via transfert sur ordinateur.
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
VIRAX
39-41 QUAI DE LA MARNE
51206 - EPERNAY
France
contact@virax.com
Questions produits
Quelles sont les caractéristiques des têtes de caméra fournies avec la Visioval VX-SWITCH 294051 ?
Le produit inclut deux têtes de caméra détachables et interchangeables : une tête Ø 26 mm étanche 3 bar/IP68 adaptée aux tubes de Ø intérieur 40 à 125 mm, et une tête Ø 40 mm orientable, étanche 1 bar/IP67, pour tubes de Ø 50 à 200 mm. La tête Ø 40 mm est rotative à 360° et pivotante à 180°, facilitant le passage dans les coudes à 90° de Ø intérieur 80 mm.
Comment fonctionne la localisation de la tête de caméra dans la canalisation ?
La caméra intègre un émetteur radiofréquence 8,9 kHz permettant la localisation précise de la tête dans la canalisation à l’aide du localisateur Visioval® VX inclus. La localisation est possible jusqu’à 3 mètres de profondeur sous terre, avec affichage de la position sur un écran couleur et signal acoustique. La position est indiquée avec une précision de 4 cm ainsi que l’inclinaison de la tête.
Quels sont les éléments d’affichage et d’éclairage de la caméra ?
L’écran couleur TFT de 7 pouces (18 cm) offre une résolution de 800 x 480 pixels, il est orientable et détachable avec un câble de 2 mètres. La caméra dispose d’un grand angle de vision de 115° et d’une sensibilité de 0,5 lux pour une image précise dans les zones sombres. L’éclairage est assuré par 12 LEDs protégées contre les chocs et l’encrassement, avec un réglage du niveau d’éclairage.
Quelle est l’autonomie et les modes d’alimentation de la caméra Visioval VX-SWITCH ?
La caméra fonctionne sur alimentation secteur ou sur batteries Ni-MH 12 V, 2,6 Ah, avec deux batteries fournies. L’autonomie est d’environ 2 heures par batterie, avec indication du niveau de charge visible sur l’écran.
Quelles fonctionnalités d’enregistrement et de transfert sont disponibles ?
Le système permet l’enregistrement de photos et vidéos sur une carte SD 2 GB fournie, avec une capacité jusqu’à 2 heures de vidéo. Les fonctions lecture, avance/retour rapide, pause et suppression sont accessibles directement sur le Visioval®. Le transfert des fichiers vers un PC se fait via un port mini USB.
Comment la caméra Visioval VX-SWITCH est-elle adaptée aux conditions de terrain ?
Le système est conçu pour une utilisation sur site avec une mallette plastique à double parois renforcées assurant robustesse et protection. L’écran est détachable pour une manipulation aisée, et la caméra est équipée d’un tapis antidérapant pour éviter les glissements sur sols lisses. Une option de protection solaire est disponible pour limiter l’éblouissement en extérieur.
