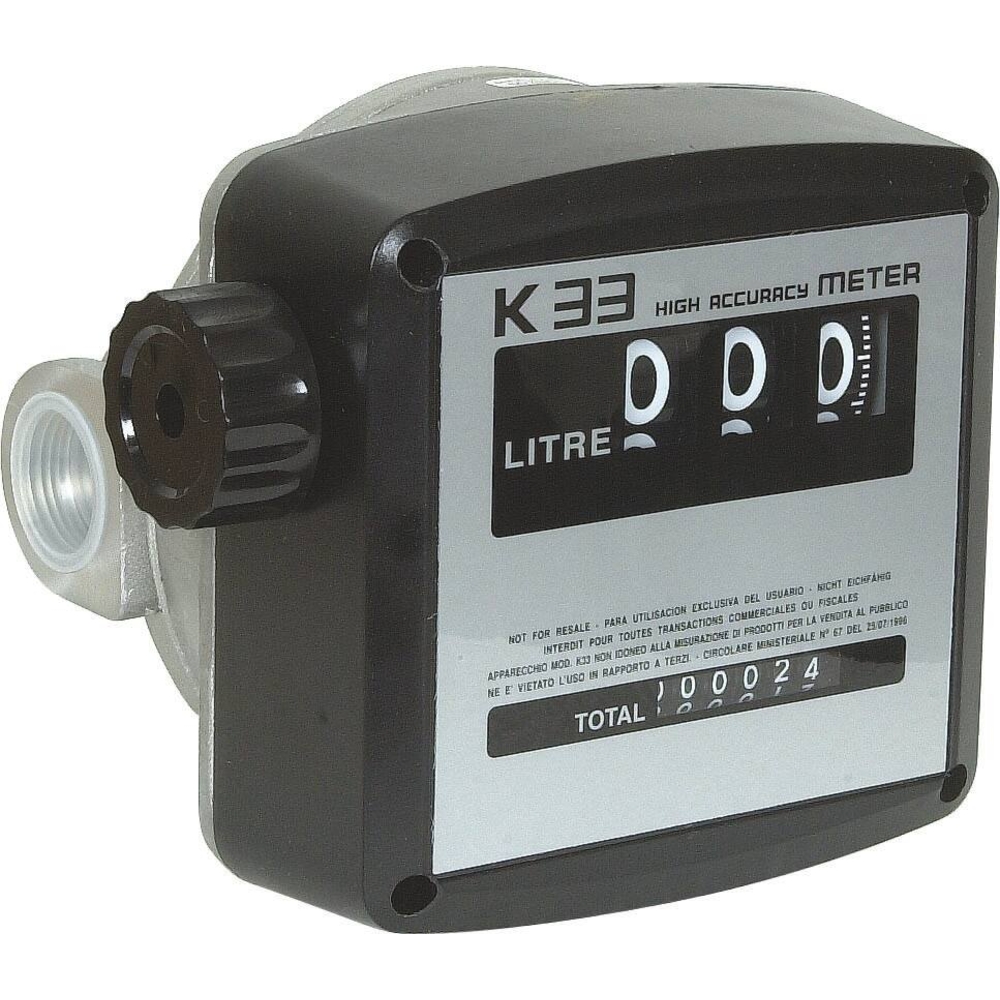

Volucompteur mécanique gasoil 3 chiffres 1" F PIUSI - 08530

Compteur mécanique gasoil
Fiable, précis, économique.
Avec totaliseur et remise à zéro.
Corps en fonte d'aluminium.
Compteur mécanique à disque oscillant de 20 à 120l/min.
Affichage 3 chiffres.
Pression max 3,5 bars.
Utilisation possible par gravité.
Entrée/sortie 1”G
Précision : +/- 1%
600g

Fiable, précis, économique.
Avec totaliseur et remise à zéro.
Corps en fonte d’aluminium.
Compteur mécanique à disque oscillant de 20 à 120 l/min.
Affichage 3 chiffres.
Pression max 3,5 bar.
Utilisation possible par gravité.
Entrée/sortie 1"G.
Précision : +/- 1%.
600g.

Débit: 20 à 120 l/min
Pression max: 3,5 bar
Précision de mesure: +/- 1%
Type: mécanique
Nombre de chiffres: 3 chiffres
Matière corps: fonte d’aluminium
Utilisation: gasoil
Raccord: 1"G

Le volucompteur mécanique gasoil PIUSI - 08530 fonctionne en mesurant le débit de gasoil grâce à un disque oscillant entraîné par le fluide. Lors de l'utilisation, il convient de respecter la direction de flux indiquée par une flèche sur le compteur. L'appareil peut être installé dans n'importe quelle position, sur des conduites rigides ou flexibles, ainsi que directement sur des pompes ou des réservoirs. Le compteur est équipé d’un totaliseur non rembobinable et d’un totaliseur partiel qui peut être remis à zéro à l’aide d’une manette, permettant la lecture des volumes partiels avec une résolution au dixième de litre.

Pour utiliser le compteur, il faut tourner la manette de remise à zéro dans le sens horaire ou antihoraire selon son positionnement, jusqu’à ce que l’affichage partiel soit remis à zéro. L'affichage totalisateur ne peut pas être remis à zéro. Il est important de veiller à ce que la pression de fonctionnement ne dépasse pas 3,5 bars.

Le compteur peut également être utilisé en mode gravitaire, c’est-à-dire sans pompe, lorsque le flux est généré par la différence de niveau entre le liquide dans le réservoir et la sortie de la lance de distribution. Dans ce cas, un système typique avec un réservoir hors sol, un tuyau flexible d’un mètre et demi de hauteur et une lance manuelle type Self 2000, permet un débit d’environ 30 litres par minute. L'utilisation en gravité est déconseillée pour des différences de niveau inférieures à un mètre, car cela entraîne un débit trop faible pour garantir la précision du compteur.

Le compteur est pré-calibré en usine pour une utilisation avec du gasoil. Après installation, une recalibration sur site peut être effectuée pour ajuster la précision, notamment en cas d’utilisation avec des fluides différents ou après opérations de maintenance. La procédure de calibration consiste à purger l’air du système, remettre à zéro l’indicateur partiel, puis mesurer un volume dans un récipient gradué d’au moins 20 litres en maintenant un débit constant, et ajuster la vis de réglage jusqu’à obtenir la précision souhaitée.

En cas de dysfonctionnement, notamment perte d’étanchéité, précision non satisfaisante ou baisse de débit, il est recommandé de nettoyer la chambre de mesure, vérifier l’absence de fuites sur les lignes d’aspiration et nettoyer ou remplacer le filtre en amont. Le compteur ne nécessite pas d’entretien courant si le filtrage est correctement réalisé en amont.

Pour accéder aux composants internes, le compteur peut être démonté sans retirer le corps des conduites, en suivant les étapes de démontage du groupe compteur, de la manette de remise à zéro et de la chambre de mesure. Après nettoyage ou remplacement de pièces, un recalibrage est nécessaire.

Ainsi, l’utilisation du volucompteur mécanique consiste à installer l’appareil en respectant la direction de flux, à remettre à zéro l’indicateur partiel avant chaque mesure, à surveiller la pression de fonctionnement, à procéder à une calibration adaptée selon le contexte d’utilisation, et à entretenir le système de filtration pour garantir la précision et la fiabilité des mesures.
