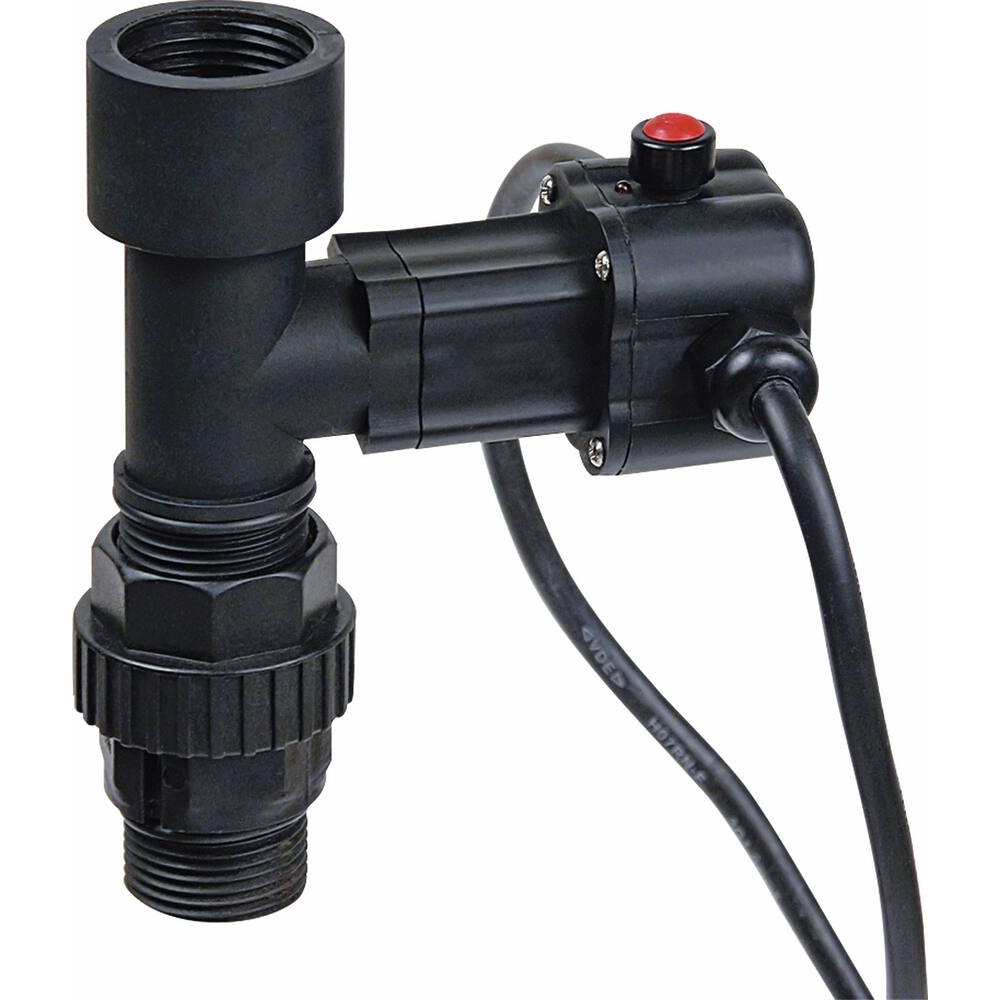

Boîtier de contrôle manque d'eau arrêt automatique 1" RIBIMEX - 08152
Référence : S01508152
Découvrez Boîtier de contrôle manque d'eau arrêt automatique 1" RIBIMEX - 08152 disponible à l'achat
- Arrêt automatique en cas de manque d'eau
- Compatible avec pompes de surface
- Pression de 0,6 à 6 bar
- Longueur de câble de 1m20
- Indice de protection IP54
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Water stop
Arrêt automatique de la pompe en cas de manque d'eau.
230V/50-60Hz.
10 A.
H07RN-F.
3G 1 mm².
Longueur câble : 1m20.
Pression de 0,6 à 6 bar.
Entrée et sortie 1''.
Pour les pompes de surface
Arrêt automatique de la pompe en cas de manque d’eau.
230V/50Hz.
10A.
H07RN-F 3G 1mm².
2200W max.
Longueur câble : 1m20.
Pression de 0,6 à 6 bar max.
Entrée et sortie 1’’.
IP54.
Le dispositif supporte une pression comprise entre 0,6 et 6 bar maximum. Il est équipé d’une entrée et d’une sortie filetées de 1’’. Le boîtier de contrôle bénéficie d’un indice de protection IP54, assurant une protection contre les poussières et les projections d’eau.
Caractéristiques techniques principales :
- Tension : 230V/50Hz
- Intensité : 8(6)A
- Câble : H07RN-F, 3G 1 mm², longueur 1,20 m
- Pression de fonctionnement : 0,6 à 6 bar max
- Filetage entrée/sortie : 1’’
- Indice de protection : IP54
- Type : boîtier de contrôle pour arrêt automatique
Le Water Stop permet de protéger la pompe en évitant son fonctionnement à sec, ce qui prolonge sa durée de vie et évite les dommages liés à un manque d’eau. Le produit est conditionné de manière à garantir sa conservation et son intégrité avant installation.
Aucune norme ou certification spécifique n’est mentionnée dans la fiche. Le produit est destiné exclusivement à un usage avec des pompes de surface.
Pression: 0,6 à 6 bar
Filetage sortie: 1’’
IP: IP54
Type: boîtier de contrôle
Après mise sous tension, un voyant lumineux s’allume pour indiquer le bon fonctionnement. En appuyant sur l’interrupteur du boîtier, le moteur de la pompe démarre. Lorsque la pression d’eau est stabilisée, le voyant s’éteint. Si la pression d’eau dans le circuit devient trop faible, le voyant lumineux s’allume en rouge et le moteur de la pompe s’arrête automatiquement. La pompe reste arrêtée tant que la pression dans le circuit reste faible, empêchant ainsi tout fonctionnement à sec.
Le produit est utilisé exclusivement avec des pompes de surface. Son usage est prévu pour protéger la pompe en coupant automatiquement son alimentation électrique en cas de manque d’eau.
Votre produit SODISE est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quelle est la plage de pression de fonctionnement de ce boîtier de contrôle ?
Le boîtier est conçu pour fonctionner avec une pression comprise entre 0,6 et 6 bars maximum. Cette plage garantit un arrêt fiable de la pompe en cas de manque d’eau tout en respectant les contraintes de pression des pompes de surface.
Comment se fait le raccordement électrique et hydraulique du Water Stop ?

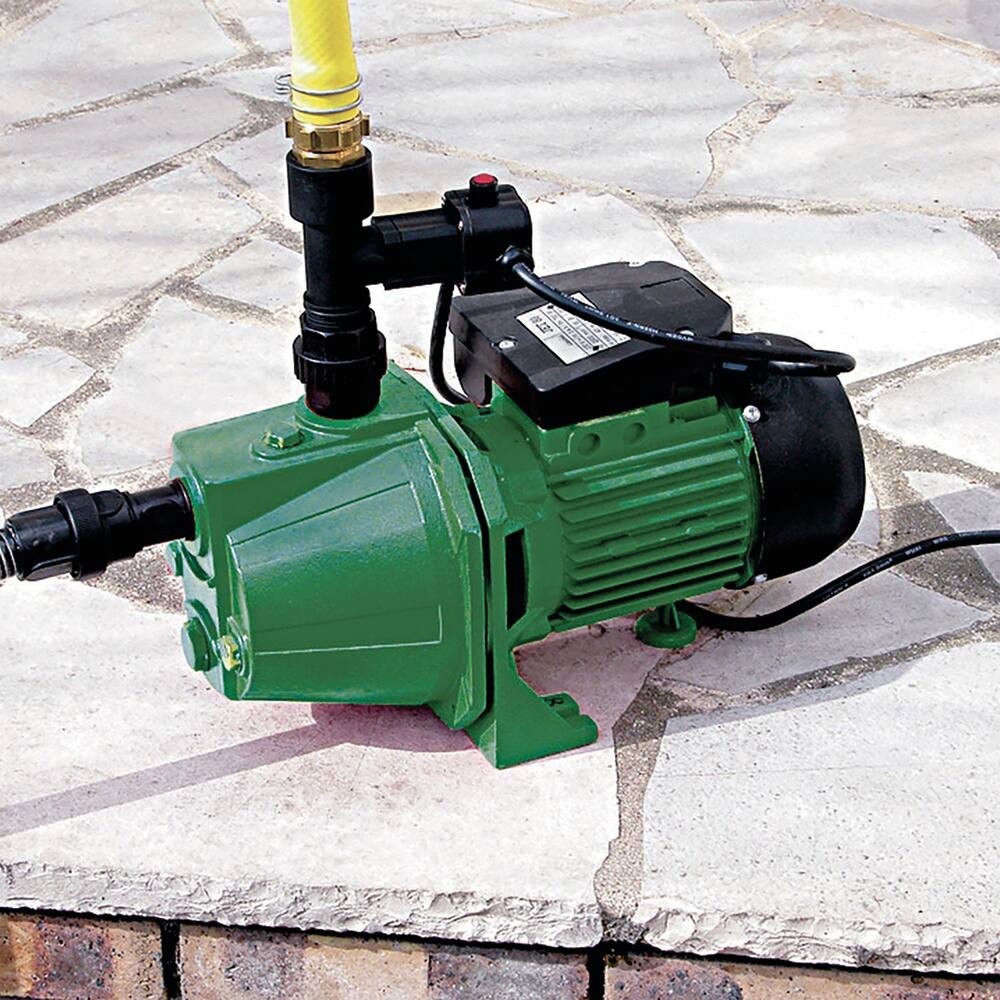

Le raccordement s’effectue directement sur la sortie d’eau de la pompe monophasée 230 V 50 Hz, avec un filetage d’entrée et de sortie de 1’’. Le câble d’alimentation H07RN-F 3G 1 mm² de 1,2 m se connecte à la fiche prévue sur le boîtier. Le tuyau d’eau se branche sur la sortie du boîtier, en respectant le sens du flux indiqué par une flèche.
Quels sont les critères de sécurité électrique associés à ce produit ?
Le boîtier bénéficie d’un indice de protection IP54, assurant une protection contre la poussière et les projections d’eau. Il est conforme aux directives Basse tension 2006/95/CE et 2014/35/CE. Il est impératif que le câble d’alimentation ne soit pas endommagé, car il ne peut pas être remplacé.
Comment le boîtier protège-t-il la pompe contre le fonctionnement à sec ?
Un voyant lumineux indique le bon fonctionnement. Si la pression dans le circuit d’eau devient trop faible, ce voyant s’allume en rouge et coupe automatiquement l’alimentation électrique de la pompe. La pompe reste arrêtée tant que la pression n’est pas rétablie, évitant ainsi tout dommage lié au manque d’eau.
Quelles sont les conditions spécifiques à respecter pour assurer le bon fonctionnement du Water Stop ?
La canalisation d’aspiration doit impérativement être équipée d’une crépine avec un clapet anti-retour. Le raccordement doit respecter le sens du flux indiqué sur le boîtier. Le produit est destiné uniquement aux pompes de surface monophasées d’une puissance maximale d’environ 2,2 kW.
