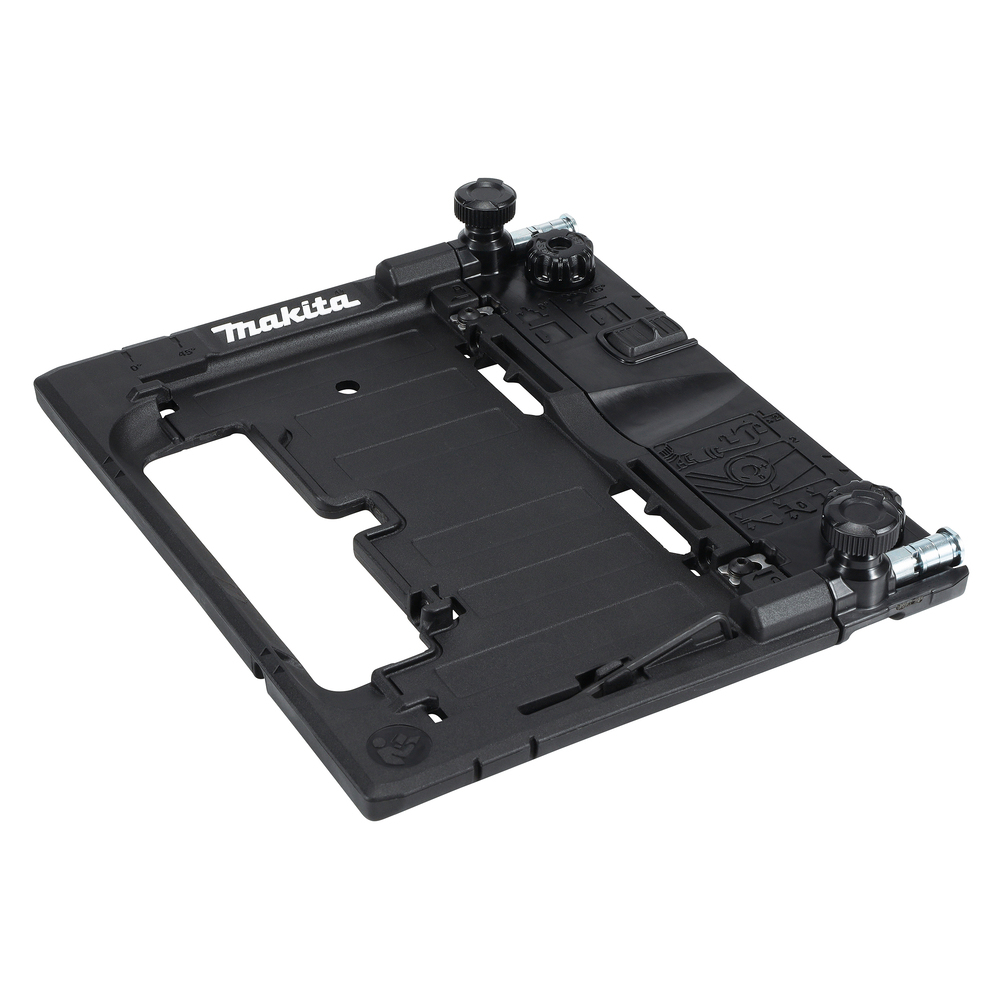

Adaptateur rail de guidage - MAKITA - 1916F4-2
Référence : MKI_1916F42
Découvrez Adaptateur rail de guidage - MAKITA - 1916F4-2 disponible à l'achat
Les points clés
- Installation rapide et facile sur rail de guidage
- Compatible avec les modèles DCC500 et 4100KB
- Matériaux robustes pour une grande durabilité
21,74 € TTC 18,12 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
L'adaptateur permet à la DCC500 et la 4100KB de s'installer sur un rail de guidage.
L'Adaptateur rail de guidage est essentiel pour intégrer facilement les modèles DCC500 et 4100KB à votre système de rail de guidage. Sa conception intuitive facilite l'installation et assure une fixation stable des appareils.
Fabriqué avec des matériaux robustes, cet adaptateur garantit une durabilité et une performance fiables au fil du temps. Il est livré en quantité de 1, ce qui le rend pratique pour vos besoins d'installation.
Pour une utilisation optimale, assurez-vous de positionner correctement l'adaptateur sur le rail afin d'éviter tout déséquilibre pendant l'utilisation. Profitez d'une installation rapide et efficace pour améliorer votre expérience d'utilisation des outils DCC500 et 4100KB.
L'adaptateur rail de guidage MAKITA 1916F4-2 permet d'installer les modèles DCC500 et 4100KB sur un rail de guidage, facilitant ainsi leur intégration dans un système de travail précis. Il offre la possibilité à la DCC500 de réaliser des coupes droites tout en inclinant la machine à 45° sur le rail, ce qui améliore la polyvalence des découpes. Conçu avec des matériaux robustes, cet adaptateur assure une fixation stable et durable des outils. Il est livré en quantité de 1 et doit être positionné correctement sur le rail pour garantir un équilibre optimal lors de l'utilisation. Cet accessoire permet une installation rapide et efficace, améliorant l'expérience utilisateur avec les outils MAKITA DCC500 et 4100KB.
L'adaptateur rail de guidage s'utilise en le fixant à la base des outils MAKITA modèles DCC500 et 4100KB pour les installer sur un rail de guidage. L'utilisateur doit accrocher d'abord le côté lame de la base de l'outil, puis pousser le côté moteur pour fixer l'adaptateur.
Ensuite, il faut positionner l'adaptateur de manière à ce que les points de base A et B soient en contact avec la base de l'outil. Si ces points ne sont pas visibles, il convient de régler la profondeur de coupe de l'outil au minimum. La lame doit être vérifiée pour être parallèle aux lignes de l'adaptateur à l'aide d'une règle, en poussant toujours du côté lame pour assurer le contact aux points A et B.
Si la lame n'est pas parallèle, l'utilisateur doit ajuster la vis de réglage en tournant dans le sens horaire pour déplacer l'adaptateur vers le côté C, ou antihoraire vers le côté D, jusqu'à obtenir la parallélisme.
Une fois l'adaptateur correctement positionné, il faut serrer les vis de fixation pour le maintenir solidement sur l'outil. Puis, desserrer les vis des plaques coulissantes, les faire glisser fermement vers la base de l'outil, et resserrer les vis pour assurer une fixation stable.
Pour l'utilisation, il est nécessaire de s'assurer que la lame est parallèle avant de commencer la coupe. L'outil doit glisser sans à-coups ni jeu sur le rail de guidage, ce qui se règle en tournant les vis de réglage du jeu.
Le rail de guidage est équipé d'un pare-éclats qu'il faut couper à la bonne taille avant la première utilisation, après avoir réglé la folga.
Pour la coupe droite, placer l'adaptateur (avec l'outil) sur le rail, ajuster la folga pour un glissement fluide sans bruit, aligner le bord du rail sur la ligne de coupe, fixer le rail et la pièce avec une attache, puis démarrer la coupe.
Pour la coupe en biseau, il faut d'abord effectuer une coupe droite, puis régler l'outil à l'angle de biseau, desserrer les vis à oreilles, étendre l'adaptateur jusqu'à ce que les pions d'alignement touchent l'extrémité, serrer les vis, placer l'adaptateur sur le rail, ajuster la folga, fixer l'adaptateur au rail à l'aide du levier, puis commencer la coupe en biseau.
En cas de bavures lors du test, il est possible d'ajuster la largeur droite de la surface de coupe en desserrant les boulons à tête cylindrique, en tournant les pions d'alignement pour augmenter ou diminuer la largeur, puis en resserrant les boulons.
Toutes ces étapes sont décrites avec précision dans le manuel d'instructions (notamment pages 5 à 20 du document PDF) et accompagnées de schémas illustrant la fixation, les réglages et les opérations de coupe.
Ensuite, il faut positionner l'adaptateur de manière à ce que les points de base A et B soient en contact avec la base de l'outil. Si ces points ne sont pas visibles, il convient de régler la profondeur de coupe de l'outil au minimum. La lame doit être vérifiée pour être parallèle aux lignes de l'adaptateur à l'aide d'une règle, en poussant toujours du côté lame pour assurer le contact aux points A et B.
Si la lame n'est pas parallèle, l'utilisateur doit ajuster la vis de réglage en tournant dans le sens horaire pour déplacer l'adaptateur vers le côté C, ou antihoraire vers le côté D, jusqu'à obtenir la parallélisme.
Une fois l'adaptateur correctement positionné, il faut serrer les vis de fixation pour le maintenir solidement sur l'outil. Puis, desserrer les vis des plaques coulissantes, les faire glisser fermement vers la base de l'outil, et resserrer les vis pour assurer une fixation stable.
Pour l'utilisation, il est nécessaire de s'assurer que la lame est parallèle avant de commencer la coupe. L'outil doit glisser sans à-coups ni jeu sur le rail de guidage, ce qui se règle en tournant les vis de réglage du jeu.
Le rail de guidage est équipé d'un pare-éclats qu'il faut couper à la bonne taille avant la première utilisation, après avoir réglé la folga.
Pour la coupe droite, placer l'adaptateur (avec l'outil) sur le rail, ajuster la folga pour un glissement fluide sans bruit, aligner le bord du rail sur la ligne de coupe, fixer le rail et la pièce avec une attache, puis démarrer la coupe.
Pour la coupe en biseau, il faut d'abord effectuer une coupe droite, puis régler l'outil à l'angle de biseau, desserrer les vis à oreilles, étendre l'adaptateur jusqu'à ce que les pions d'alignement touchent l'extrémité, serrer les vis, placer l'adaptateur sur le rail, ajuster la folga, fixer l'adaptateur au rail à l'aide du levier, puis commencer la coupe en biseau.
En cas de bavures lors du test, il est possible d'ajuster la largeur droite de la surface de coupe en desserrant les boulons à tête cylindrique, en tournant les pions d'alignement pour augmenter ou diminuer la largeur, puis en resserrant les boulons.
Toutes ces étapes sont décrites avec précision dans le manuel d'instructions (notamment pages 5 à 20 du document PDF) et accompagnées de schémas illustrant la fixation, les réglages et les opérations de coupe.
Nous vous informons que les produits MAKITA possède à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Les garanties commerciales supplémentaires de Makita France s’appliquent aux machines électriques, sans fil et thermiques-CE- achetées neuves à l'exclusion:
- des pompes électriques et/ou thermiques ;
- des moteurs des tondeuses thermiques ;
- des outils pneumatiques, des compresseurs, des cloueurs à gaz, des cisailles pour fer à béton, coupe tige filetée ;
- des groupes électrogènes, des lasers, des télémètres ;
- des décapeurs thermiques, des nettoyeurs haute-pression ;
- des vibreurs à branches, des sécateurs ;
- des lampes, des ventilateurs, des vêtements techniques, des machines à café;
- des batteries, chargeurs et accessoires. +2 anspour les machines, + 1 ans pour les batteries lithium, après enregistrement en ligne dans les 30 jours suivant l’achat.. Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT MAKITA (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé MAKITA.
Questions produits
À quoi sert l'adaptateur rail de guidage MAKITA 1916F4-2 ?
Cet adaptateur permet d'installer les modèles MAKITA DCC500 et 4100KB sur un rail de guidage, facilitant ainsi l'intégration de ces outils dans un système de travail précis. Il autorise notamment la réalisation de coupes droites et permet d'incliner la DCC500 jusqu'à 45° sur le rail.
Comment s'effectue l'installation de l'adaptateur sur l'outil ?
Il faut accrocher le côté lame de la base de l'outil, puis pousser le côté moteur pour fixer l'adaptateur. Ensuite, positionnez-le de manière que les points de base A et B soient en contact avec la base de l'outil. Si ces points ne sont pas visibles, réglez la profondeur de coupe au minimum. Vérifiez le parallélisme de la lame avec les lignes de l'adaptateur à l'aide d'une règle, en poussant toujours du côté lame. Ajustez la vis de réglage si nécessaire, puis serrez les vis de fixation et les plaques coulissantes pour assurer une fixation stable.
Quels réglages sont nécessaires pour une coupe précise ?
Avant la coupe, il est indispensable de s'assurer que la lame est parallèle aux lignes de l'adaptateur et que l'outil glisse sans à-coups ni jeu sur le rail de guidage. Le réglage du jeu s'effectue par les vis de réglage dédiées. Le pare-éclats du rail doit être coupé à la bonne taille avant la première utilisation, après ajustement du jeu.
Comment réaliser une coupe en biseau avec cet adaptateur ?
Pour la coupe en biseau, il faut d'abord effectuer une coupe droite, puis régler l'outil à l'angle de biseau souhaité. L'adaptateur doit être entièrement étendu jusqu'à ce que les pions d'alignement touchent l'extrémité, puis les vis à oreilles sont serrées. L'adaptateur est ensuite fixé sur le rail, le jeu ajusté, et la coupe en biseau peut commencer.
Comment réduire les bavures éventuelles lors de la coupe ?
Si des bavures apparaissent lors d'un test de coupe, il est possible d'ajuster la largeur droite de la surface de coupe en desserrant les boulons à tête cylindrique et en tournant les pions d'alignement pour augmenter ou diminuer cette largeur. Les deux pions doivent être réglés de manière identique, puis les boulons resserrés.
