ARM PRESS CONST 2,2KW >200M RENSON - 818061
Référence : U003818061
Découvrez ARM PRESS CONST 2,2KW >200M RENSON - 818061 disponible à l'achat

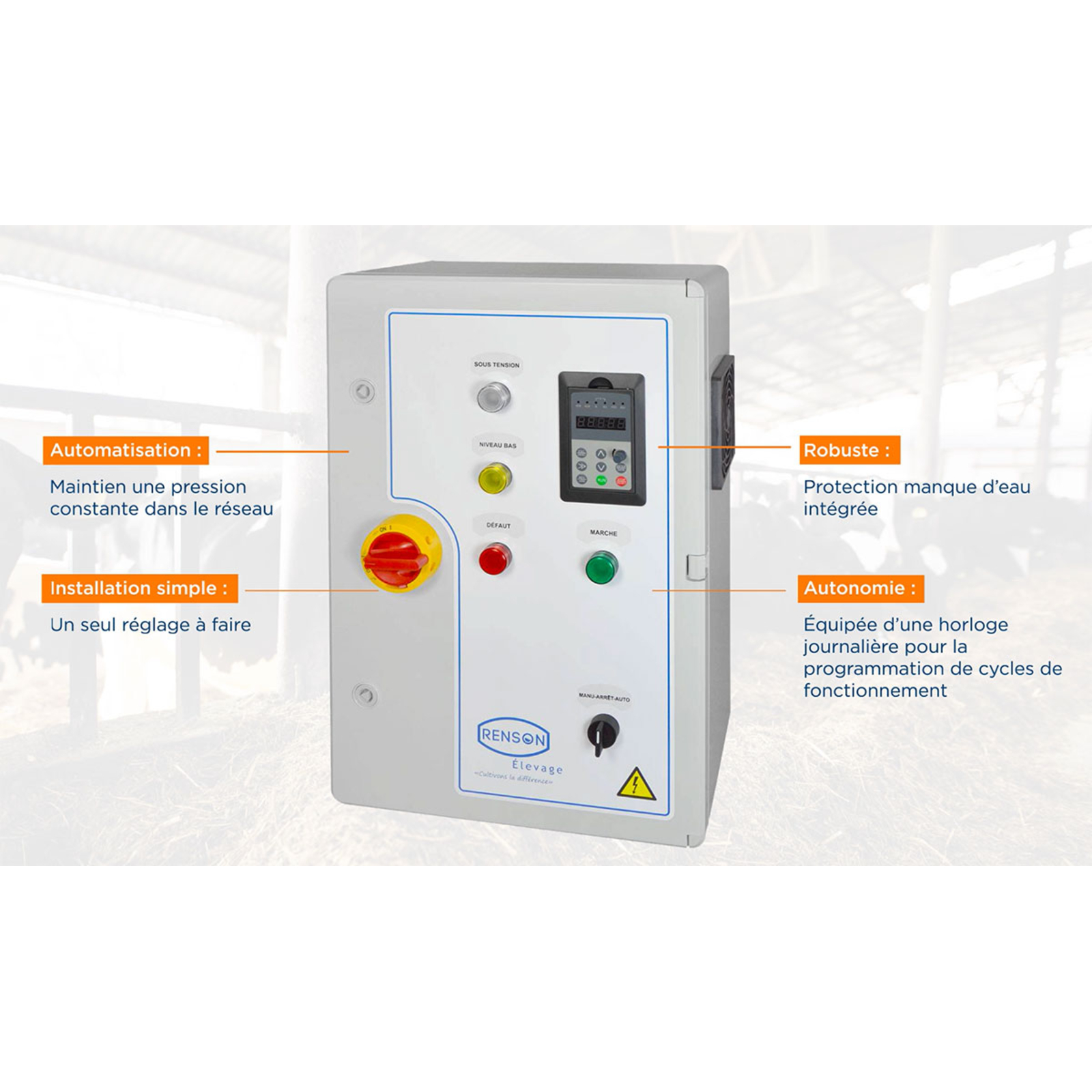

Les points clés
- Maintient une pression constante quel que soit le débit
- Protection intégrée contre le manque d'eau avec sonde incluse
- Horloge journalière programmable pour gestion automatisée
- Variateur de fréquence pré-réglé pour une installation simple
- Indice de protection IP44 adapté aux environnements humides
2 785,03 € TTC 2 320,86 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Schéma
1 document
Voir plus de documents
L'armoire à pression constante ARM PRESS CONST 2,2KW >200M RENSON est conçue pour maintenir une pression constante dans le réseau, quel que soit le débit.
Elle permet de gérer une pompe en surpression grâce à un variateur de fréquence déjà pré-réglé, dédié à la pompe.
L'utilisateur n'a qu'à régler la pression d'utilisation directement en façade de l'armoire.
La régulation s'effectue par un capteur de pression raccordé au variateur, assurant une pression stable sur le réseau.
La commande automatique de remplissage se fait également via ce capteur.
Cette armoire intègre une protection contre le manque d'eau, efficace grâce à une sonde ou un flotteur.
Elle est équipée d'une horloge journalière programmable pour la gestion des cycles de fonctionnement.
Les caractéristiques techniques principales sont les suivantes :
- Alimentation en 380 V triphasé ± 5% 50/60 Hz
- Température ambiante de fonctionnement de -5°C à +40°C
- Indice de protection IP44 garantissant une protection contre les projections d'eau

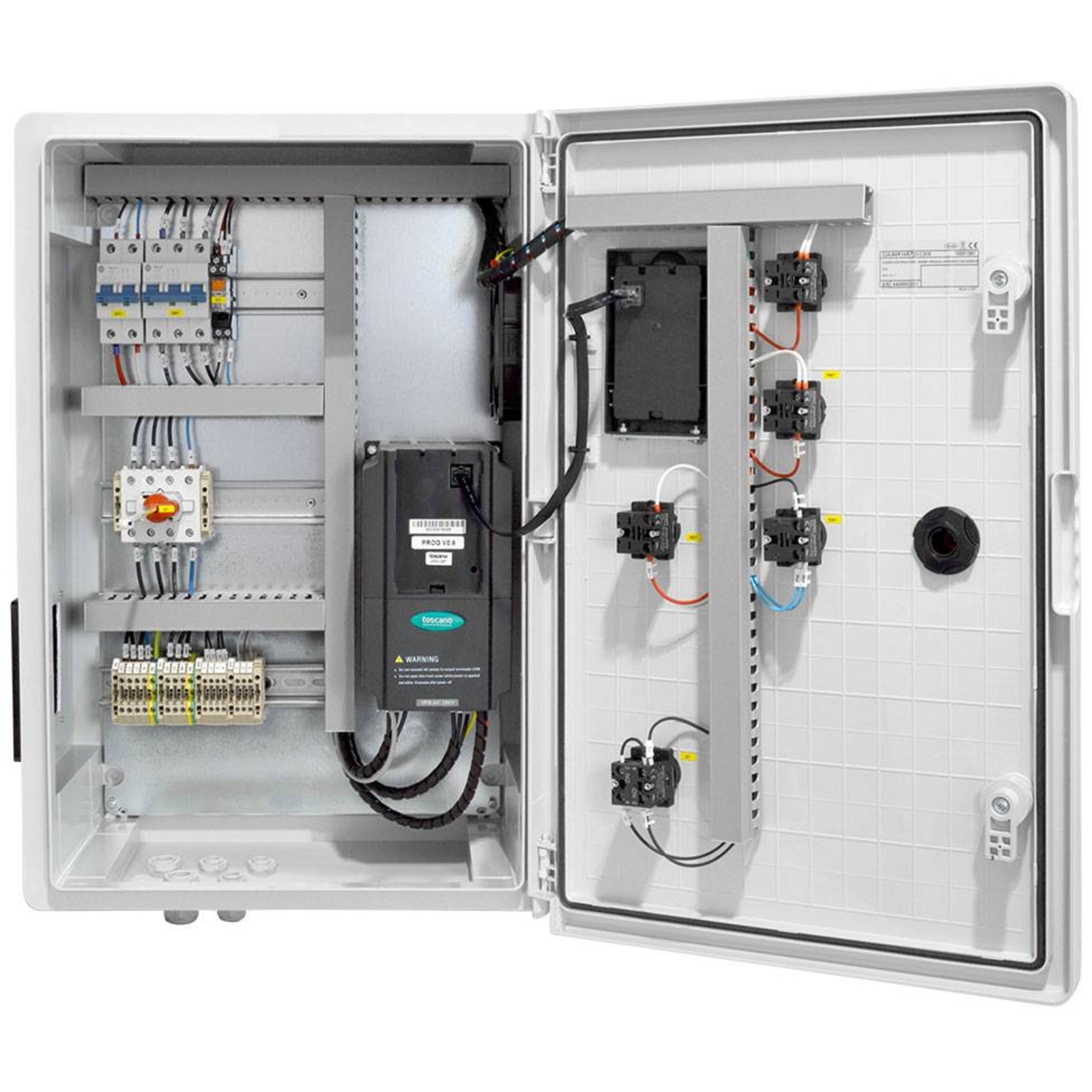

La composition technique comprend :
- Une enveloppe en plastique ABS
- Un interrupteur tétrapolaire à commande extérieure
- Un variateur de fréquence
- Des disjoncteurs internes de protection
- Un commutateur 3 positions (Marche - 0 - Auto)
- Une ventilation intégrée
- Un bornier de raccordement pour les connexions électriques
- Un plan électrique D.A.O.

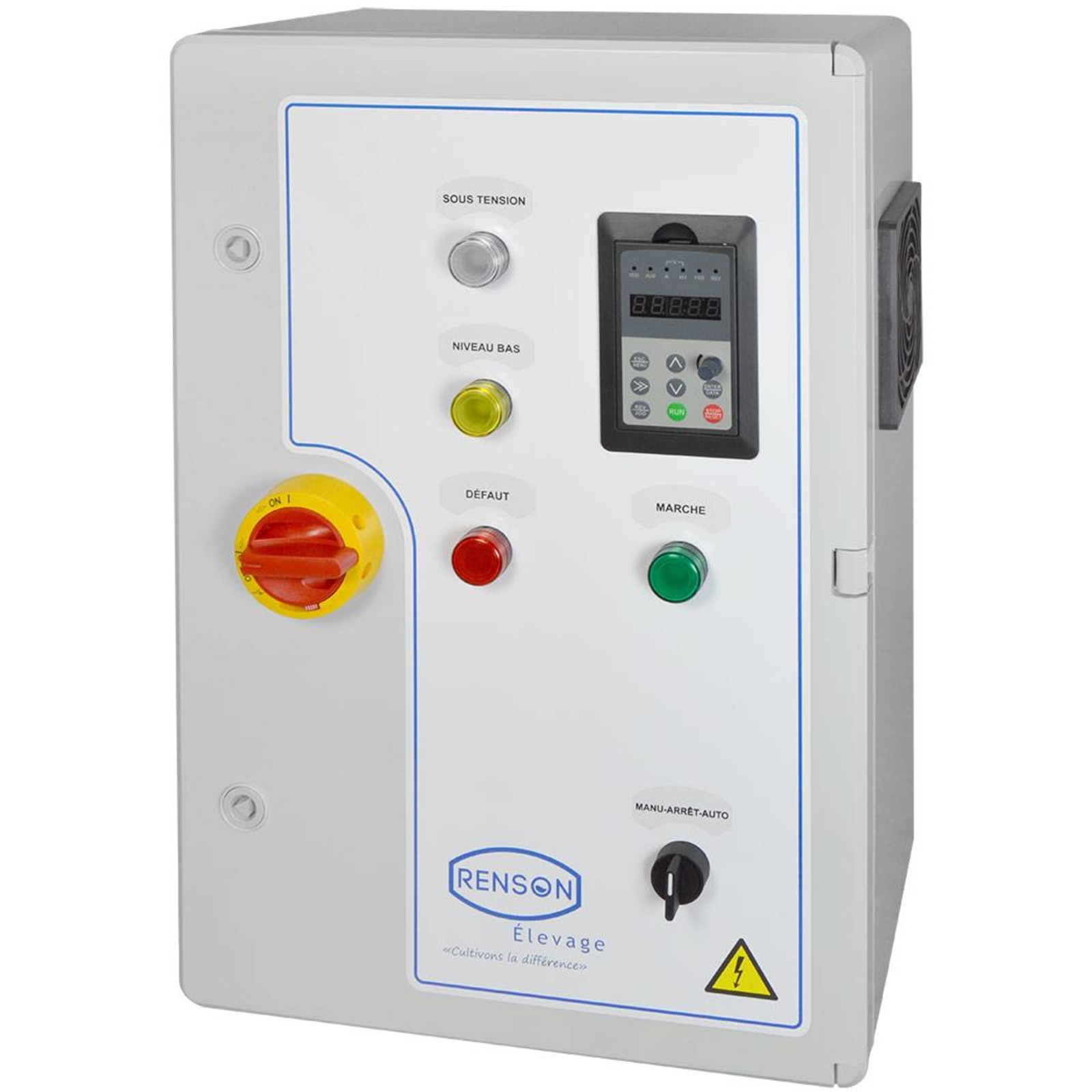

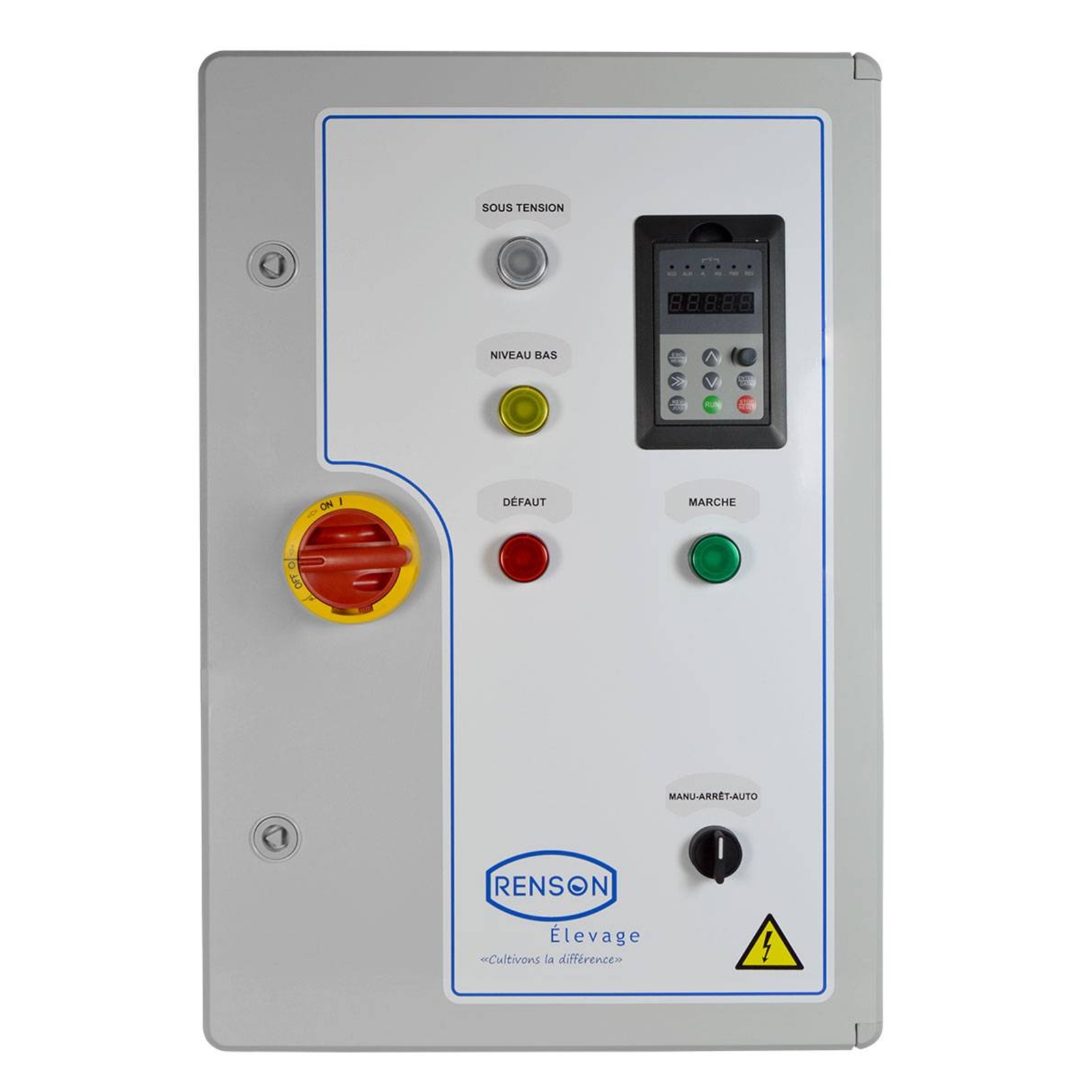

- Des voyants indiquant la mise sous tension, le fonctionnement de la pompe, les défauts et le manque d'eau
- Un panneau de commande local du variateur en façade
- Un filtre sinus
- Une horloge journalière programmable
- Un régulateur de niveau avec sonde incluse pour la protection contre le manque d'eau
- Un capteur de pression 0-10 bar fourni avec 10 mètres de câble blindé
- Des presse-étoupes assurant l'étanchéité des raccordements filaires
Les borniers de câblage permettent des connexions spécifiques :
- Le bornier XC1 pour la sonde manque d'eau puits/forage avec raccordement de la sonde rouge et de la terre, la pompe immergée servant de sonde de référence ou possibilité de raccordement d'une sonde de référence.
- Le bornier XN1 pour la sélection du type d'organe de détection manque d'eau (sonde puits/forage ou flotteur cuve/citerne/bâche/réservoir) avec des bornes sectionnables à configurer.
- Le bornier XS1 pour la commande externe et la détection manque d'eau dans cuve/citerne/bâche/réservoir, avec possibilité de raccordement d'organes de commande externes tels que flotteur ou pressostat.
- Le bornier XT1 pour le transmetteur de pression analogique 4-20mA, 0-10 bar, avec raccordement des fils positif, négatif et masse/terre indispensable.
L'horloge hebdomadaire est raccordée à l'automatisme de l'armoire et permet de régler la date, l'heure ainsi que les différents créneaux horaires.
Elle peut être mise en mode ON AUTO ou OFF AUTO selon l'utilisation.
Ce produit offre une installation simple avec un seul réglage à effectuer, une protection intégrée contre le manque d'eau et une gestion automatisée des cycles de fonctionnement.

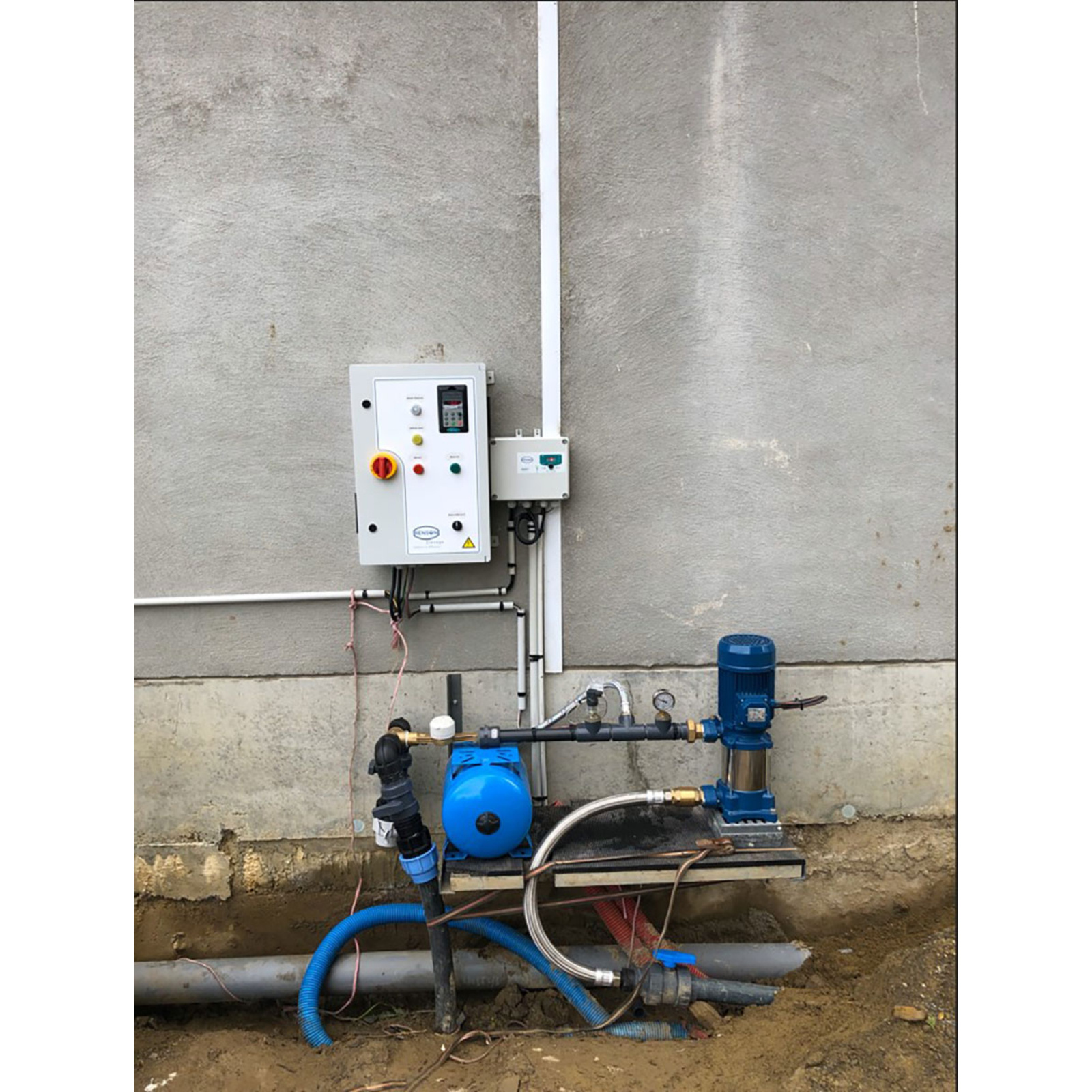

Il convient parfaitement pour assurer une pression constante et fiable dans les réseaux de pompage.
L'armoire à pression constante ARM PRESS CONST 2,2KW >200M RENSON est conçue pour maintenir une pression stable dans le réseau, indépendamment du débit, grâce à un variateur de fréquence pré-réglé dédié à la pompe. L'utilisateur règle directement la pression d'utilisation en façade, facilitant ainsi l'installation avec un seul réglage à effectuer. La régulation s'appuie sur un capteur de pression 0-10 bar fourni avec 10 mètres de câble blindé, garantissant une pression constante et une commande automatique de remplissage.
Ce dispositif intègre une protection contre le manque d'eau, assurée par un régulateur de niveau avec sonde incluse, compatible avec sonde ou flotteur, pour une sécurité optimale. Une horloge journalière programmable permet la gestion automatisée des cycles de fonctionnement selon des plages horaires définies.
L'armoire se compose d'une enveloppe en plastique ABS avec un indice de protection IP44, assurant une résistance aux projections d'eau. Elle comprend un interrupteur tétrapolaire à commande extérieure, un variateur de fréquence, des disjoncteurs internes, un commutateur 3 positions (Marche - 0 - Auto), une ventilation intégrée, un panneau de commande local en façade, un filtre sinus, des voyants d'état (mise sous tension, pompe en marche, défaut, manque d'eau) et des presse-étoupes garantissant l'étanchéité des raccordements électriques.
Les borniers de câblage permettent des connexions spécifiques pour la sonde manque d'eau (puits/forage), la sélection du type d'organe de détection (sonde ou flotteur), la commande externe et la détection manque d'eau dans cuve/citerne/bâche/réservoir, ainsi que pour le transmetteur de pression analogique 4-20mA.
Caractéristiques techniques principales :
- Alimentation : 380 V triphasé ± 5% 50/60 Hz
- Température ambiante de fonctionnement : -5°C à +40°C
- Indice de protection : IP44
Cette armoire assure une gestion fiable et automatisée des pompes en surpression, idéale pour garantir une pression constante dans les réseaux de pompage avec une installation simple, une protection intégrée et une programmation flexible des cycles de fonctionnement.
Ce dispositif intègre une protection contre le manque d'eau, assurée par un régulateur de niveau avec sonde incluse, compatible avec sonde ou flotteur, pour une sécurité optimale. Une horloge journalière programmable permet la gestion automatisée des cycles de fonctionnement selon des plages horaires définies.
L'armoire se compose d'une enveloppe en plastique ABS avec un indice de protection IP44, assurant une résistance aux projections d'eau. Elle comprend un interrupteur tétrapolaire à commande extérieure, un variateur de fréquence, des disjoncteurs internes, un commutateur 3 positions (Marche - 0 - Auto), une ventilation intégrée, un panneau de commande local en façade, un filtre sinus, des voyants d'état (mise sous tension, pompe en marche, défaut, manque d'eau) et des presse-étoupes garantissant l'étanchéité des raccordements électriques.
Les borniers de câblage permettent des connexions spécifiques pour la sonde manque d'eau (puits/forage), la sélection du type d'organe de détection (sonde ou flotteur), la commande externe et la détection manque d'eau dans cuve/citerne/bâche/réservoir, ainsi que pour le transmetteur de pression analogique 4-20mA.
Caractéristiques techniques principales :
- Alimentation : 380 V triphasé ± 5% 50/60 Hz
- Température ambiante de fonctionnement : -5°C à +40°C
- Indice de protection : IP44
Cette armoire assure une gestion fiable et automatisée des pompes en surpression, idéale pour garantir une pression constante dans les réseaux de pompage avec une installation simple, une protection intégrée et une programmation flexible des cycles de fonctionnement.
- marque : renson
- référence fournisseur : 818061
- alimentation : 380 V triphasé ± 5% 50/60 Hz
- température ambiante de fonctionnement : -5°C à +40°C
- indice de protection : IP44
- enveloppe en plastique ABS
- interrupteur tétrapolaire à commande extérieure
- variateur de fréquence pré-réglé
- disjoncteurs internes de protection
- commutateur 3 positions (marche - 0 - auto)
- ventilation intégrée
- bornier de raccordement
- plan électrique D.A.O.
- voyants : mise sous tension, pompe en marche, pompe en défaut, manque d'eau
- panneau de commande local du variateur en façade
- filtre sinus
- horloge journalière programmable
- régulateur de niveau avec sonde incluse pour protection manque d'eau
- capteur de pression 0-10 bar inclus avec 10 mètres de câble blindé
- presse-étoupes pour raccordements filaires étanches
L'armoire à pression constante fonctionne en gérant une pompe en surpression via un variateur de fréquence pré-réglé, dédié à cette pompe. L'utilisateur règle directement la pression d'utilisation sur la façade de l'armoire. La régulation de la pression s'effectue grâce à un capteur de pression raccordé au variateur, ce qui permet de maintenir une pression stable dans le réseau, quel que soit le débit demandé. La commande automatique de remplissage se fait également via ce capteur.
L'utilisation prévoit une protection contre le manque d'eau, assurée par un régulateur de niveau avec une sonde ou un flotteur, raccordés à des borniers spécifiques selon le type de réservoir (puits, cuve, citerne, bâche). Une horloge journalière programmable permet de gérer les cycles de fonctionnement en définissant des plages horaires, avec possibilité de mise en marche ou arrêt automatique selon les besoins.
Ce dispositif est utilisé pour maintenir une pression constante dans les réseaux de pompage, indépendamment des variations de débit. L'installation se limite à un seul réglage de la pression à effectuer en façade.
En cas de dysfonctionnement lié au manque d'eau, la protection intégrée détecte cette situation via la sonde ou le flotteur, ce qui interrompt le fonctionnement de la pompe.
Le résultat attendu est une pression stable et constante dans le réseau, assurée automatiquement par la régulation du variateur de fréquence et la commande de remplissage, garantissant ainsi un fonctionnement fiable du système de pompage.
L'utilisation prévoit une protection contre le manque d'eau, assurée par un régulateur de niveau avec une sonde ou un flotteur, raccordés à des borniers spécifiques selon le type de réservoir (puits, cuve, citerne, bâche). Une horloge journalière programmable permet de gérer les cycles de fonctionnement en définissant des plages horaires, avec possibilité de mise en marche ou arrêt automatique selon les besoins.
Ce dispositif est utilisé pour maintenir une pression constante dans les réseaux de pompage, indépendamment des variations de débit. L'installation se limite à un seul réglage de la pression à effectuer en façade.
En cas de dysfonctionnement lié au manque d'eau, la protection intégrée détecte cette situation via la sonde ou le flotteur, ce qui interrompt le fonctionnement de la pompe.
Le résultat attendu est une pression stable et constante dans le réseau, assurée automatiquement par la régulation du variateur de fréquence et la commande de remplissage, garantissant ainsi un fonctionnement fiable du système de pompage.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Comment cette armoire assure-t-elle le maintien d'une pression constante dans le réseau ?
L'armoire utilise un variateur de fréquence pré-réglé dédié à la pompe, commandé par un capteur de pression 0-10 bar. Ce capteur permet de réguler automatiquement la vitesse de la pompe pour maintenir une pression stable, quelle que soit la demande de débit.
Quels sont les dispositifs de protection intégrés contre le manque d'eau ?
La protection manque d'eau est assurée par un régulateur de niveau avec sonde incluse ou un flotteur, raccordés via des borniers spécifiques. Le système interrompt le fonctionnement de la pompe en cas de détection de niveau bas, évitant ainsi les risques liés à une absence d'eau.
Quels réglages sont nécessaires pour la mise en service de l'armoire ?
La mise en service est simplifiée : l'utilisateur doit uniquement régler la pression d'utilisation directement sur le panneau de commande en façade. L'horloge journalière programmable permet également de configurer les cycles de fonctionnement.
Quels sont les éléments techniques facilitant l'installation et le câblage ?
L'armoire est équipée de borniers de raccordement pour la sonde manque d'eau, la commande externe, et le transmetteur de pression. Des presse-étoupes assurent l'étanchéité des connexions filaires, et un plan électrique D.A.O. est fourni pour faciliter le câblage.
Quelles sont les conditions d'utilisation en termes d'environnement et d'alimentation électrique ?
L'armoire fonctionne sous une alimentation triphasée 380 V ± 5% à 50/60 Hz, avec une plage de température ambiante de -5°C à +40°C. Son indice de protection IP44 garantit une protection contre les projections d'eau, adaptée aux environnements industriels ou extérieurs protégés.
