ARMOIRE DE COMMANDE 11 KW DEMARRAGE PROGRESSIF - RENSON - 817216
Référence : U003817216
Découvrez ARMOIRE DE COMMANDE 11 KW DEMARRAGE PROGRESSIF - RENSON - 817216 disponible à l'achat
- Idéale pour un démarrage progressif
- Conçue pour une puissance de 11 kW
- Assure une gestion optimisée de l'énergie
- Facilité d'installation et d'utilisation
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
L'armoire de commande 11 kW de RENSON est conçue pour un démarrage progressif des moteurs triphasés à induction.
Elle assure une gestion optimisée de l'énergie en évitant les à-coups de courant grâce à son bloc de démarrage moteur progressif.
Son installation est rapide et son utilisation aisée, avec un paramétrage simplifié via trois potentiomètres pour le courant à pleine charge, le temps d'accélération et le temps de décélération.
Cette armoire est compacte et intègre une protection électronique contre les surcharges de classe 10.
Le coffret est composé de composants et appareillages électriques de qualité, logés dans une enveloppe en plastique ABS avec une porte simple à deux points de fermeture.
Il comprend un interrupteur-sectionneur général avec poignée cadenassable en façade, un interrupteur différentiel général 30 mA, un bloc de démarrage moteur associant interrupteur magnétothermique et démarreur progressif, ainsi qu’un transformateur d’isolement 400/230 V.
Des interrupteurs magnétothermiques de protection sont placés en amont et en aval.
Un interrupteur horaire hebdomadaire digital et un compteur horaire sont également intégrés.

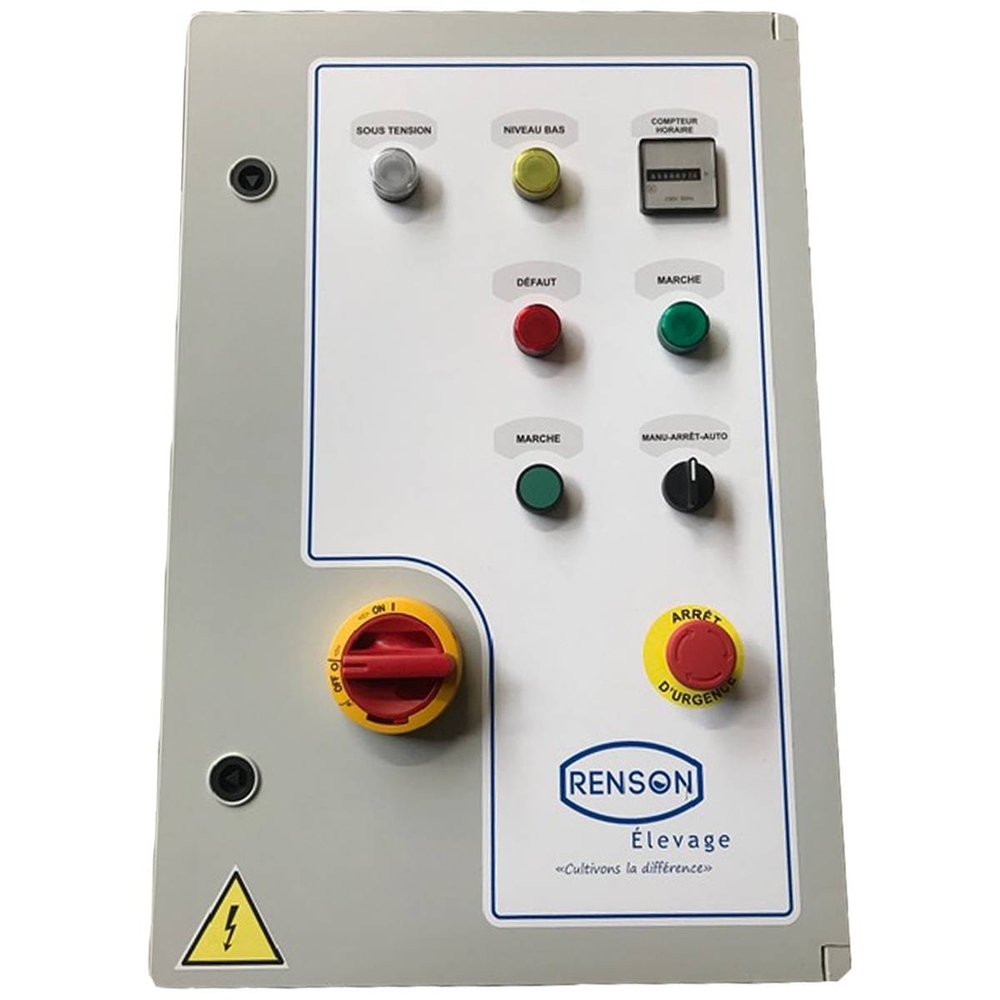

Le panneau de commande comporte un bouton tournant à trois positions (MANUEL-ARRÊT-AUTO) avec maintien automatique en position manuelle, un bouton d'arrêt d'urgence de type coup de poing, un bouton-poussoir vert pour le démarrage moteur et plusieurs voyants lumineux : blanc pour la mise sous tension, vert pour la marche moteur, rouge en cas de défaut moteur et jaune indiquant un niveau bas de lisier.
Le coffret offre plusieurs bornes de raccordement : moteur, interrupteurs à flotteur pour niveaux bas et hauts de lisier, sonde de température moteur (Klixon) ainsi qu’une barrette de terre.
Un jeu de presse-étoupes étanches est monté, accompagné de schémas électriques en français pour faciliter l'installation.
Ce démarreur progressif intègre un algorithme d’auto-apprentissage qui règle automatiquement et optimise les paramètres de démarrage et d’arrêt du moteur.
Il permet une commande du couple en décélération pour un arrêt plus progressif de la charge.
Le coffret est entièrement communicant grâce à un port RS485 compatible Modbus RTU, offrant une grande flexibilité d’installation.
Les applications types concernent les compresseurs, pompes et ventilateurs, où la réduction du courant de démarrage et du stress mécanique au démarrage et à l’arrêt est nécessaire.
Enfin, ce produit est équipé d’un système de diagnostic et d’alarme complet, détectant notamment les erreurs de séquence de phases, tensions hors gamme, pertes de phase, rotor bloqué et autres défauts moteurs.
Ces alarmes sont accompagnées de procédures d’acquittement et de localisation des défauts pour faciliter la maintenance.
En résumé, cette armoire de commande 11 kW RENSON combine performance, sécurité et facilité d’utilisation pour une gestion fiable et optimisée des moteurs triphasés en démarrage progressif.
Ce tableau de commande est équipé de voyants lumineux indiquant clairement l'état de fonctionnement : blanc pour la mise sous tension, vert pour la marche moteur, rouge en cas de défaut moteur et jaune signalant un niveau bas de lisier. Un compteur horaire intégré permet de suivre le temps de fonctionnement.
La composition technique comprend des composants et appareillages électriques de qualité, une enveloppe en plastique ABS avec une porte simple à 2 points de fermeture, un interrupteur-sectionneur général avec poignée cadenassable en façade, ainsi qu’un interrupteur différentiel général 30 mA. Le bloc de démarrage moteur associe un interrupteur magnétothermique et un démarreur progressif pour une protection optimale.
L’armoire intègre également un transformateur d’isolement 400/230 V, des interrupteurs magnétothermiques de protection en amont et en aval, un interrupteur horaire hebdomadaire digital, ainsi qu’un bouton tournant à 3 positions (MANUEL-ARRÊT-AUTO) avec auto-maintien en position manuelle. La sécurité est renforcée par un bouton d’arrêt d’urgence de type coup de poing et un bouton-poussoir vert pour le démarrage moteur.
Les bornier de raccordement sont prévus pour le moteur, les interrupteurs à flotteur (niveau bas et haut lisier), ainsi que pour une sonde de température moteur (Klixon). Un jeu de presse-étoupes étanches est monté pour assurer l’étanchéité, et une barrette de terre est intégrée pour la sécurité électrique. Les schémas électriques fournis sont en français, facilitant l'installation et la maintenance.
Ce produit est garanti 2 ans et bénéficie de la renommée de la marque RENSON, spécialisée depuis 1923. Il allie performance, sécurité et facilité d’utilisation pour une intégration rapide et fiable dans vos installations électriques.
- puissance : 11 kW
- modèle : démarrage progressif
- enveloppe en plastique ABS simple porte à 2 points de fermeture
- interrupteur-sectionneur général avec poignée cadenassable en façade
- interrupteur différentiel général 30 mA
- bloc de démarrage moteur (interrupteur magnétothermique + démarreur progressif)
- transformateur d'isolement 400/230 V
- interrupteurs magnétothermiques de protection amont/aval
- interrupteur horaire hebdomadaire digital
- compteur horaire
- bouton tournant à 3 positions manuel-arrêt-auto (position manuelle avec auto-maintien)
- bouton d'arrêt d'urgence de type coup de poing
- bouton-poussoir vert de démarrage moteur
- voyants lumineux : blanc pour la mise sous tension, vert pour la marche moteur, rouge en cas de défaut moteur, jaune indiquant un niveau bas lisier
- bornier de raccordement moteur
- bornier de raccordement interrupteur à flotteur (niveau bas lisier)
- bornier de raccordement interrupteur à flotteur (niveau haut lisier)
- bornier de raccordement sonde de température moteur (Klixon)
- barrette de terre
- jeu de presse-étoupes étanches montés
- jeu de schémas électriques en français
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels sont les avantages d’un démarrage progressif avec cette armoire de commande ?
Le démarrage progressif permet de limiter les pics de consommation électrique lors de la mise en marche, ce qui optimise la gestion de l’énergie. Cette fonction contribue à une meilleure protection des équipements et à une réduction des contraintes sur le réseau électrique.
Quelle est la puissance maximale prise en charge par cette armoire ?
Cette armoire de commande est conçue pour une puissance maximale de 11 kW, adaptée aux installations nécessitant cette capacité.
Comment cette armoire facilite-t-elle son installation et son utilisation ?
Le produit est conçu pour une installation rapide et une utilisation intuitive, ce qui permet une intégration simplifiée dans vos systèmes électriques existants.
Quels éléments de commande et de sécurité sont visibles sur l’armoire ?
L’armoire est équipée de boutons de marche, arrêt d’urgence, indicateurs de défaut et de niveau, ainsi que d’un compteur horaire pour un suivi précis de l’utilisation.
Comment cette armoire contribue-t-elle à la sécurité de l’installation ?
Elle intègre un bouton d’arrêt d’urgence facilement accessible et des indicateurs visuels pour détecter rapidement les défauts et les états de fonctionnement, assurant ainsi un contrôle sécurisé.
