ARMOIRE DE COMMANDE 15 KW DEMARRAGE PROGRESSIF - RENSON - 817217
Référence : U003817217
Découvrez ARMOIRE DE COMMANDE 15 KW DEMARRAGE PROGRESSIF - RENSON - 817217 disponible à l'achat
- Conception robuste pour une utilisation durable
- Démarrage progressif pour un fonctionnement optimal
- Idéale pour des applications nécessitant 15 kW
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Découvrez l'armoire de commande 15 kW de la marque RENSON, équipée d’un système de démarrage progressif.
Cette armoire est conçue pour une utilisation durable grâce à une conception robuste et des composants électriques de qualité.
Elle assure un fonctionnement optimal en évitant les à-coups de courant sur l'installation, grâce à son bloc de démarrage moteur progressif.
L’armoire est idéale pour des applications nécessitant une puissance de 15 kW, telles que la gestion de moteurs triphasés asynchrones pour compresseurs, pompes ou ventilateurs.
Elle intègre un interrupteur-sectionneur général avec poignée cadenassable en façade, un interrupteur différentiel général 30mA, ainsi qu’un transformateur d’isolement 400/230V.
Le bloc de démarrage moteur comprend un interrupteur magnétothermique et un démarreur progressif.
Le pilotage est facilité par un bouton tournant à 3 positions MANUEL-ARRÊT-AUTO avec auto-maintien en position manuelle, un bouton-poussoir vert de démarrage moteur, ainsi qu’un bouton d’arrêt d’urgence de type coup de poing.
L’armoire est équipée de voyants lumineux indiquant la mise sous tension (blanc), la marche moteur (vert), un défaut moteur (rouge) et un niveau bas de lisier (jaune).
Un compteur horaire et un interrupteur horaire hebdomadaire digital sont également intégrés.
Pour les connexions, elle dispose de borniers pour le moteur, les interrupteurs à flotteur (niveau bas et haut lisier), la sonde de température moteur (Klixon), ainsi qu’une barrette de terre.
Un jeu de presse-étoupes étanches est monté, accompagné de schémas électriques en français.
Les avantages techniques comprennent un démarrage et un arrêt progressifs des moteurs, une protection électronique contre les surcharges (Classe 10), et une commande du couple en décélération pour une décélération plus progressive.
Le démarreur RSGD intégré bénéficie d’un algorithme d’auto-apprentissage qui règle automatiquement les paramètres de démarrage et d’arrêt, optimisant ainsi la performance.
L’installation est simplifiée grâce à un paramétrage rapide avec seulement trois réglages : courant à pleine charge, temps d’accélération, et temps de décélération.
Le démarreur est compact et communiquant, équipé d’un port RS485 avec protocole Modbus RTU pour une gestion flexible.
Enfin, l’armoire est livrée avec une enveloppe en plastique ABS à simple porte, fermée par deux points sans serrure à clé, garantissant une protection adaptée.
Cette armoire de commande 15 kW à démarrage progressif RENSON est une solution performante et fiable pour la gestion efficace de vos installations motorisées.
Elle est équipée de voyants lumineux distincts : blanc pour la mise sous tension, vert pour la marche moteur, rouge en cas de défaut moteur, et jaune indiquant un niveau bas de lisier, facilitant ainsi la surveillance en temps réel de l’installation. Un compteur horaire intégré permet de suivre précisément le temps de fonctionnement.
La composition technique comprend des composants et appareillages électriques de qualité, logés dans une enveloppe en plastique ABS avec une porte simple à deux points de fermeture. Un interrupteur-sectionneur général avec poignée cadenassable est placé en façade pour plus de sécurité. L’armoire intègre un interrupteur différentiel général 30 mA, un bloc de démarrage moteur combinant interrupteur magnétothermique et démarreur progressif, ainsi qu’un transformateur d’isolement 400/230 V accompagné d’interrupteurs magnétothermiques de protection en amont et en aval.
Elle dispose également d’un interrupteur horaire hebdomadaire digital, d’un bouton tournant à trois positions (MANUEL-ARRÊT-AUTO) avec auto-maintien en position manuelle, d’un bouton d’arrêt d’urgence de type coup de poing, et d’un bouton-poussoir vert pour le démarrage moteur.
Pour les connexions, l’armoire est pourvue de borniers de raccordement pour le moteur, les interrupteurs à flotteur (niveau bas lisier et niveau haut lisier, ce dernier utilisé uniquement avec une pompe à lisier), ainsi que pour une sonde de température moteur (Klixon). Une barrette de terre et un jeu de presse-étoupes étanches sont également inclus.
Un jeu de schémas électriques en français accompagne le produit pour faciliter l’installation et la maintenance.
Cette armoire de commande 15 kW, modèle démarrage progressif, allie robustesse, sécurité et fonctionnalité avancée, répondant aux exigences des installations nécessitant une gestion précise et fiable de la puissance électrique.
- marque : renson
- référence fournisseur : 817217
- puissance : 15 kW
- modèle : démarrage progressif
- enveloppe en plastique ABS simple porte à 2 points de fermeture (pas de serrure à clé)
- interrupteur-sectionneur général avec poignée cadenassable en façade
- interrupteur différentiel général 30mA
- bloc de démarrage moteur (interrupteur magnétothermique + démarreur progressif)
- transformateur d'isolement 400/230V
- interrupteurs magnétothermiques de protection amont/aval
- interrupteur horaire hebdomadaire digital
- compteur horaire
- bouton tournant à 3 positions manuel-arrêt-auto (position manuelle avec auto-maintien)
- bouton d'arrêt d'urgence de type coup de poing
- bouton-poussoir vert de démarrage moteur
- voyants lumineux : blanc (mise sous tension), vert (marche moteur), rouge (défaut moteur), jaune (niveau bas lisier)
- bornier de raccordement moteur
- bornier de raccordement interrupteur à flotteur (niveau bas lisier et niveau haut lisier)
- bornier de raccordement sonde de température moteur (Klixon)
- barrette de terre
- jeu de presse-étoupes étanches montés
- jeu de schémas électriques en français
L'armoire est destinée à gérer des installations électriques nécessitant une puissance de 15 kW avec démarrage progressif, notamment pour des équipements comme des malaxeurs. Elle est équipée d'un interrupteur horaire hebdomadaire digital permettant de programmer les plages de fonctionnement. Des borniers de raccordement sont prévus pour le moteur, les interrupteurs à flotteur (niveau bas lisier et niveau haut lisier, ce dernier utilisé uniquement avec une pompe à lisier), ainsi que pour une sonde de température moteur.
En cas de fonctionnement non conforme, la présence d'un voyant rouge signale un défaut moteur, et le voyant jaune indique un niveau bas de lisier, facilitant la surveillance et la prise de mesures adaptées.
Le résultat attendu est une mise en marche en douceur du moteur, sans à-coups de courant, avec une surveillance visuelle claire de l'état de fonctionnement et des niveaux de lisier, permettant un contrôle précis et fiable des installations électriques.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelle est la puissance maximale supportée par cette armoire de commande ?
Cette armoire de commande est conçue pour une puissance maximale de 15 kW, adaptée aux installations nécessitant cette capacité.
Comment fonctionne le système de démarrage progressif de cette armoire ?
Le démarrage progressif permet un fonctionnement optimal en limitant les à-coups électriques lors de la mise en marche, ce qui protège les équipements et améliore la durabilité.

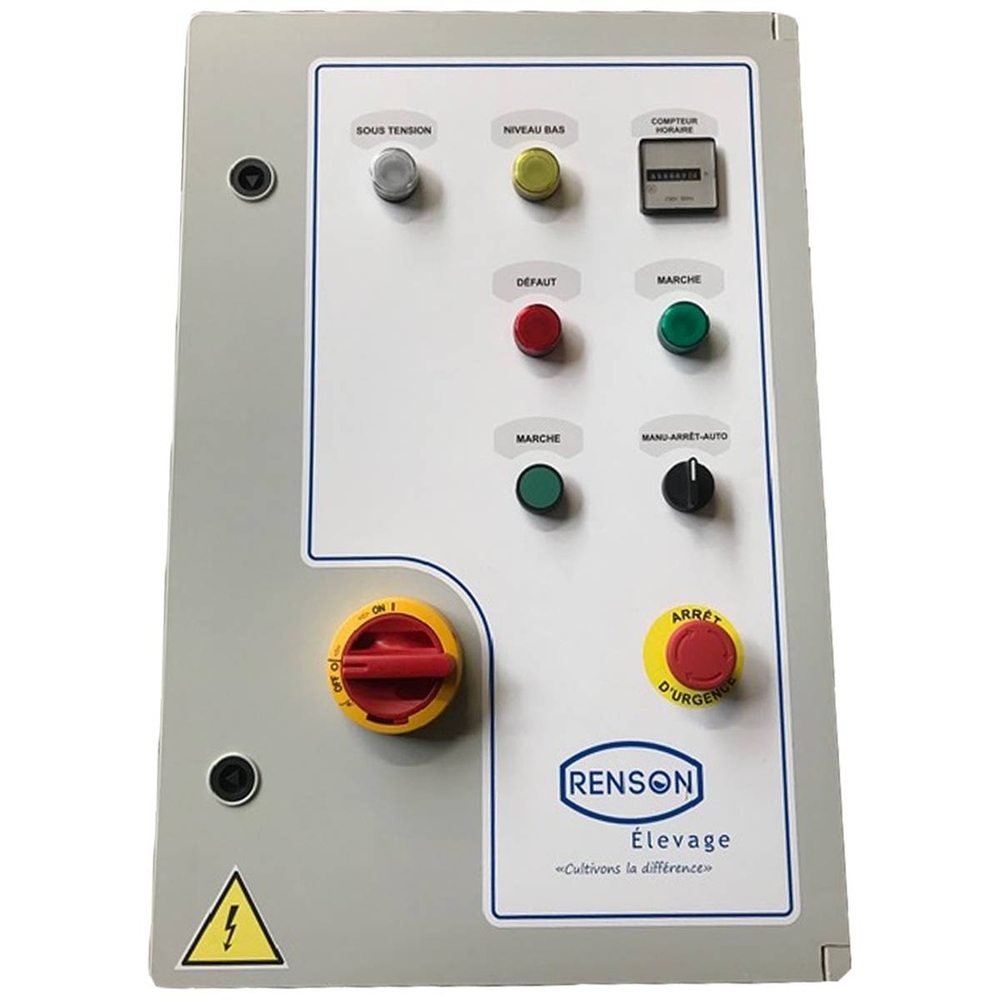

Quels éléments de commande sont visibles sur le panneau de cette armoire ?
Le panneau comporte plusieurs boutons de contrôle dont un bouton d'arrêt d'urgence, des indicateurs de défaut et de marche, ainsi qu'un sélecteur manuel-arrêt-auto, permettant une gestion précise de l'installation.
Quels sont les critères techniques à vérifier pour choisir une armoire de commande de ce type ?
Il convient de vérifier la puissance nominale compatible, ici 15 kW, ainsi que la présence d’un système de démarrage progressif pour une meilleure gestion de la charge et la robustesse de la conception pour garantir une utilisation durable.
Dans quels contextes professionnels cette armoire est-elle la plus adaptée ?
Elle est adaptée aux applications nécessitant une gestion fiable de moteurs jusqu’à 15 kW avec un démarrage progressif, assurant une meilleure protection des équipements dans des environnements industriels ou agricoles.
