ARMOIRE DE COMMANDE 18,5 KW DEMARRAGE PROGRESSIF - RENSON - 817218
Référence : U003817218
Découvrez ARMOIRE DE COMMANDE 18,5 KW DEMARRAGE PROGRESSIF - RENSON - 817218 disponible à l'achat
- Idéale pour une gestion optimale de l'énergie
- Facilite le démarrage progressif des équipements
- Conçue pour une puissance de 18,5 kW
- Robuste et fiable pour un usage professionnel
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
L'Armoire de Commande 18,5 kW Démarrage Progressif de RENSON est conçue pour assurer une gestion optimale de l'énergie et faciliter le démarrage progressif des équipements motorisés.
Elle offre une puissance nominale de 18,50 kW et intègre un bloc de démarrage moteur progressif qui évite les à-coups de courant sur l'installation, garantissant ainsi une mise en marche en douceur.
Cette armoire est robuste et fiable, adaptée à un usage professionnel dans des environnements exigeants.

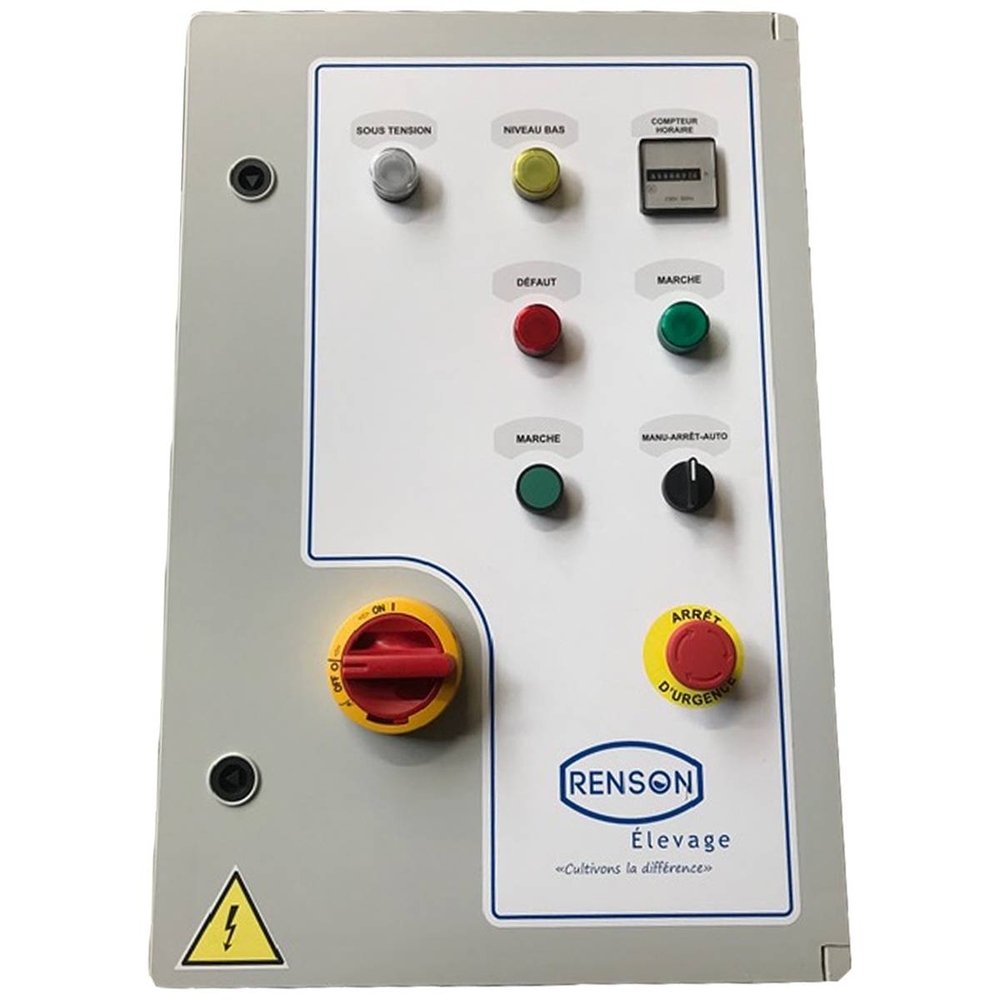

Elle est équipée de voyants lumineux spécifiques : blanc pour la mise sous tension, vert pour la marche moteur, rouge en cas de défaut moteur, et jaune indiquant un niveau bas de lisier.
Un compteur horaire permet de suivre le temps de fonctionnement.
La composition technique comprend des composants et appareillages électriques de qualité, logés dans une enveloppe en plastique ABS avec une simple porte à 2 points de fermeture.
L'armoire dispose d'un interrupteur-sectionneur général avec poignée cadenassable en façade, ainsi que d'un interrupteur différentiel général 30 mA.
Le bloc de démarrage moteur associe un interrupteur magnétothermique et un démarreur progressif.
Un transformateur d'isolement 400/230 V est inclus, accompagné d'interrupteurs magnétothermiques de protection amont et aval.
Un interrupteur horaire hebdomadaire digital et un compteur horaire sont intégrés pour une gestion précise des cycles de fonctionnement.
Le panneau de commande comporte un bouton tournant à 3 positions MANUEL-ARRÊT-AUTO, avec maintien automatique en position manuelle.
Un bouton d'arrêt d'urgence de type coup de poing et un bouton-poussoir vert de démarrage moteur assurent la sécurité et la commande manuelle.
Les voyants lumineux sont également présents en façade pour indiquer l'état de sous tension, la marche moteur, les défauts moteurs et le niveau bas de lisier.
Plusieurs borniers de raccordement permettent la connexion du moteur, des interrupteurs à flotteur pour le contrôle des niveaux bas et haut de lisier, ainsi que d'une sonde de température moteur (Klixon).
Une barrette de terre et un jeu de presse-étoupes étanches sont fournis pour assurer la sécurité électrique et l'étanchéité.
Un jeu de schémas électriques en français accompagne l'armoire pour faciliter l'installation et la maintenance.
Ce démarreur progressif pour moteur triphasé CA intègre un algorithme d’auto-apprentissage qui règle automatiquement les paramètres de démarrage et d’arrêt, optimisant ainsi la performance.
La configuration est rapide et simple, nécessitant seulement trois paramètres : courant à pleine charge, temps d’accélération, temps de décélération.
La taille compacte de l’équipement facilite son intégration dans les installations.
La protection intégrée comprend une protection contre les surcharges (Classe 10) ainsi que des fonctions de diagnostic avancées.
La commande du couple en décélération permet une décélération plus progressive des charges.
Le système est entièrement communicant via un port RS485 avec protocole Modbus RTU, offrant une grande flexibilité d’intégration.
Les applications typiques concernent le démarrage des moteurs triphasés asynchrones à induction, avec une réduction notable du courant de démarrage et du stress mécanique.
Il est particulièrement adapté aux compresseurs, pompes et ventilateurs.
L’armoire inclut des dispositifs d’alarme et de diagnostic pour plusieurs types de défauts tels que erreur de séquence de phases, tension hors gamme, perte de phase, rotor bloqué, avec des procédures d’acquittement et de localisation des défauts clairement définies.
En résumé, cette armoire de commande allie performance, sécurité, facilité d’utilisation et robustesse, constituant une solution professionnelle complète pour la gestion progressive des démarrages moteurs jusqu’à 18,5 kW.
Ses avantages incluent :
- Un démarrage progressif qui protège l'installation électrique.
- Des voyants lumineux indiquant clairement les états de fonctionnement : blanc pour la mise sous tension, vert pour la marche moteur, rouge en cas de défaut moteur, et jaune signalant un niveau bas de lisier.
- Un compteur horaire intégré pour le suivi des temps de fonctionnement.
Cette armoire est composée de composants et appareillages électriques de qualité, intégrés dans une enveloppe en plastique ABS à simple porte avec 2 points de fermeture. Elle dispose d’un interrupteur-sectionneur général avec poignée cadenassable en façade, d’un interrupteur différentiel général 30 mA, ainsi que d’un bloc de démarrage moteur associant interrupteur magnétothermique et démarreur progressif.
Elle intègre également un transformateur d’isolement 400/230 V, des interrupteurs magnétothermiques de protection amont et aval, un interrupteur horaire hebdomadaire digital, un bouton tournant à 3 positions (MANUEL-ARRÊT-AUTO) avec auto-maintien en position manuelle, un bouton d’arrêt d’urgence de type coup de poing, et un bouton-poussoir vert de démarrage moteur.
Côté indicateurs, elle comprend plusieurs voyants lumineux (blanc, vert, rouge, jaune) pour un suivi visuel immédiat de l’état de l’armoire et de la machine. Les bornes de raccordement sont prévues pour le moteur, les interrupteurs à flotteur pour les niveaux bas et haut de lisier (ce dernier utilisé uniquement avec une pompe à lisier), et une sonde de température moteur (Klixon). Une barrette de terre et un jeu de presse-étoupes étanches sont fournis pour assurer la sécurité électrique et l’étanchéité. Un jeu de schémas électriques en français accompagne le produit pour faciliter son installation et sa maintenance.
La puissance nominale de l’armoire est de 18,50 kW, adaptée aux besoins professionnels nécessitant un contrôle précis et sécurisé du démarrage moteur.
Cette solution allie performance, sécurité et facilité d’utilisation, répondant aux exigences des installations industrielles et agricoles, notamment celles manipulant des pompes ou malaxeurs avec gestion des niveaux de lisier.
- puissance : 18,50 kW
- modèle : démarrage progressif
- composants et appareillage électrique de qualité
- enveloppe en plastique ABS simple porte à 2 points de fermeture
- interrupteur-sectionneur général avec poignée cadenassable en façade
- interrupteur différentiel général 30 mA
- bloc de démarrage moteur (interrupteur magnétothermique + démarreur progressif)
- transformateur d'isolement 400/230 V
- interrupteurs magnétothermiques de protection amont et aval
- interrupteur horaire hebdomadaire digital
- compteur horaire
- bouton tournant à 3 positions manuel-arrêt-auto (position manuelle avec auto-maintien)
- bouton d'arrêt d'urgence de type coup de poing
- bouton-poussoir vert de démarrage moteur
- voyants lumineux : blanc sous tension, vert marche moteur, rouge défaut moteur, jaune niveau bas lisier
- bornier de raccordement moteur
- bornier de raccordement interrupteurs à flotteur (niveau bas lisier et niveau haut lisier)
- bornier de raccordement sonde de température moteur (Klixon)
- barrette de terre
- jeu de presse-étoupes étanches montés
- jeu de schémas électriques en français
L'armoire est utilisée dans des environnements professionnels, notamment pour le contrôle d'équipements comme des pompes ou des malaxeurs, avec gestion des niveaux de lisier via des interrupteurs à flotteur raccordés. Elle s'emploie dans des contextes nécessitant un contrôle précis et sécurisé du démarrage moteur.
En cas de fonctionnement non conforme, le voyant rouge signale un défaut moteur, tandis que le voyant jaune indique un niveau bas de lisier. L'utilisateur peut alors intervenir en fonction de ces indicateurs.
Le résultat attendu est un démarrage en douceur des équipements, évitant les à-coups de courant et assurant un suivi visuel clair de l'état de fonctionnement, permettant une utilisation fiable dans les installations industrielles et agricoles.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelle est la puissance nominale de cette armoire de commande ?
Cette armoire de commande est conçue pour une puissance de 18,5 kW, adaptée au démarrage progressif des équipements électriques.
Comment fonctionne le démarrage progressif sur ce modèle ?
Le démarrage progressif permet de réduire les à-coups et les pics de courant lors de la mise en marche des équipements, assurant ainsi une utilisation plus douce et une meilleure gestion de l'énergie.
Quels éléments de contrôle sont intégrés sur l’armoire ?
Elle dispose de plusieurs commandes et voyants, dont un bouton d’arrêt d’urgence, des voyants d’état (sous tension, défaut, marche), un sélecteur manuel/arrêt/auto, ainsi qu’un compteur horaire pour le suivi de l’utilisation.
Cette armoire est-elle adaptée à un usage professionnel intensif ?
Oui, elle est conçue pour être robuste et fiable, répondant aux exigences des environnements professionnels les plus contraignants.
Quels sont les aspects de sécurité intégrés à ce produit ?
L’armoire intègre un arrêt d’urgence clairement identifié et des voyants de défaut pour assurer une surveillance efficace et sécurisée du fonctionnement.
