ARMOIRE DE COMMANDE 7,5 KW DEMARRAGE PROGRESSIF - RENSON - 817214
Référence : U003817214
Découvrez ARMOIRE DE COMMANDE 7,5 KW DEMARRAGE PROGRESSIF - RENSON - 817214 disponible à l'achat
- Conçu pour un démarrage progressif efficace
- Idéal pour des applications nécessitant 7,5 kW
- Facilite la gestion de la puissance électrique
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
L'armoire de commande 7,5 kW RENSON, modèle 817214, est conçue pour un démarrage progressif efficace des moteurs triphasés à induction.
Elle permet d'éviter les à-coups de courant sur l'installation grâce à un bloc de démarrage moteur progressif.

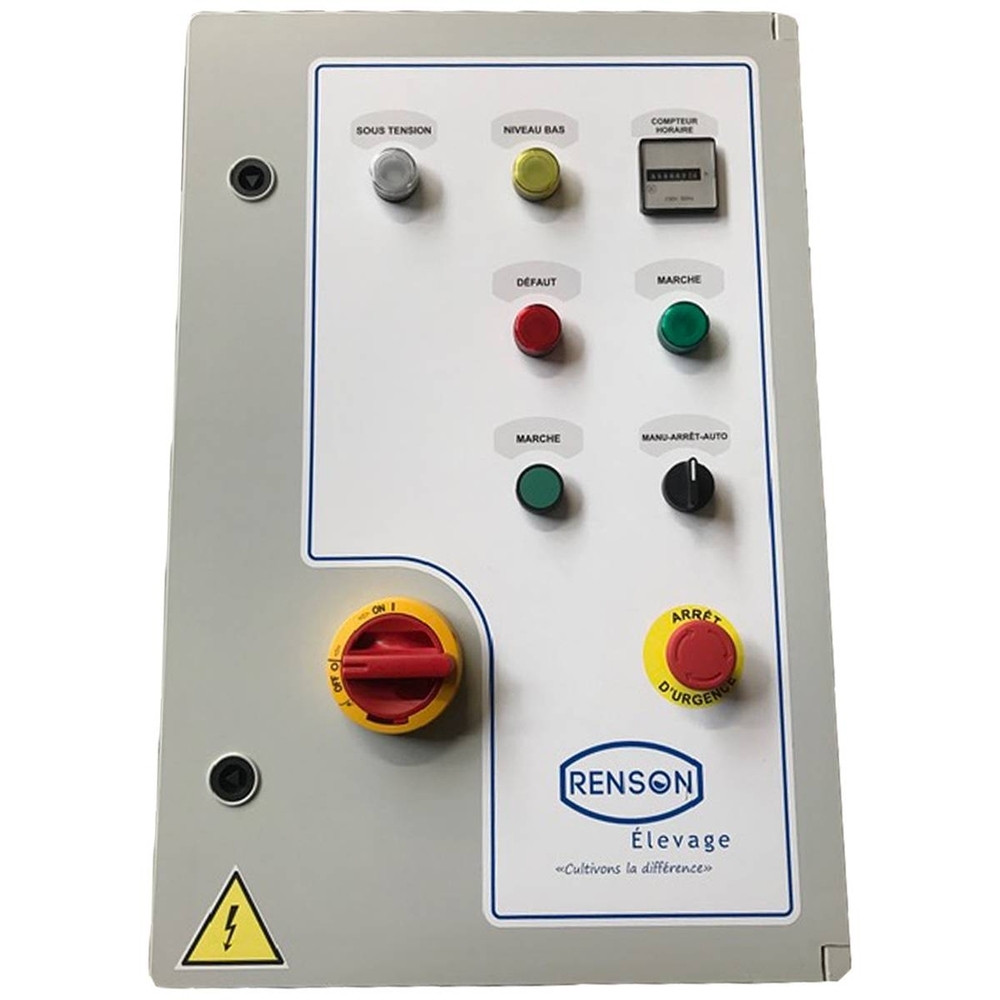

Elle est équipée de voyants lumineux spécifiques : blanc pour la mise sous tension, vert pour la marche moteur, rouge en cas de défaut moteur, et jaune indiquant un niveau bas de lisier.
Un compteur horaire intégré facilite le suivi du temps de fonctionnement.
Cette armoire se compose de composants et appareillages électriques de qualité, logés dans une enveloppe en plastique ABS avec une porte simple à 2 points de fermeture.
Elle dispose d'un interrupteur-sectionneur général avec poignée cadenassable en façade et d’un interrupteur différentiel général 30mA.
Le bloc de démarrage moteur associe un interrupteur magnétothermique et un démarreur progressif.
Un transformateur d'isolement 400/230 V, des interrupteurs magnétothermiques de protection amont et aval, ainsi qu’un interrupteur horaire hebdomadaire digital complètent la configuration.
Le panneau de commande comprend un bouton tournant à 3 positions (MANUEL-ARRÊT-AUTO) avec auto-maintien en position manuelle, un bouton d'arrêt d'urgence de type coup de poing, un bouton-poussoir vert pour le démarrage moteur, ainsi que plusieurs voyants lumineux correspondant aux différentes fonctions.
Des borniers de raccordement sont prévus pour le moteur, les interrupteurs à flotteur (niveau bas et niveau haut lisier), ainsi que pour une sonde de température moteur (Klixon).
Une barrette de terre et un jeu de presse-étoupes étanches sont également fournis.
Des schémas électriques en français accompagnent l'armoire pour faciliter son installation.
Le démarreur progressif RSGD intégré offre une utilisation aisée grâce à un algorithme d’auto-apprentissage qui règle automatiquement les paramètres de démarrage et d’arrêt du moteur.
Le paramétrage se fait simplement via trois potentiomètres réglant le courant à pleine charge, la rampe d’accélération et la rampe de décélération.
Ce démarreur assure une protection intégrée contre la surcharge (Classe 10) et permet une commande progressive du couple en décélération pour réduire le stress mécanique.
Il est entièrement communicant via un port RS485 utilisant le protocole Modbus RTU, offrant une grande flexibilité d’intégration.
L’armoire est adaptée aux applications nécessitant une gestion précise de la puissance électrique, telles que les compresseurs, pompes et ventilateurs.
Elle garantit ainsi un contrôle optimisé des performances, une utilisation sécurisée et une durabilité accrue dans vos installations électriques.
Cette armoire est équipée de voyants lumineux aux couleurs distinctes : blanc pour la mise sous tension, vert pour la marche moteur, rouge en cas de défaut moteur, et jaune indiquant un niveau bas de lisier. Elle intègre également un compteur horaire et un interrupteur horaire hebdomadaire digital.
La composition technique comprend des composants et appareillages électriques de qualité, une enveloppe en plastique ABS avec une porte simple à 2 points de fermeture, un interrupteur-sectionneur général avec poignée cadenassable en façade, ainsi qu’un interrupteur différentiel général 30 mA. Le bloc de démarrage moteur associe un interrupteur magnétothermique et un démarreur progressif.
Un transformateur d'isolement 400/230 V est inclus, accompagné d'interrupteurs magnétothermiques de protection amont et aval. Le pilotage se fait via un bouton tournant à 3 positions MANUEL-ARRÊT-AUTO, avec maintien automatique en position manuelle, un bouton-poussoir vert pour le démarrage moteur, et un bouton d'arrêt d'urgence de type coup de poing.
L’armoire dispose aussi de plusieurs borniers de raccordement : moteur, interrupteurs à flotteur pour niveaux bas et haut de lisier (ce dernier utilisé uniquement en cas de pompe à lisier), sonde de température moteur (Klixon), ainsi qu’une barrette de terre. Un jeu de presse-étoupes étanches est monté, et un jeu de schémas électriques en français est fourni.
Cette armoire de commande allie robustesse, sécurité et fonctionnalité pour une gestion optimale des installations électriques jusqu’à 7,5 kW.
- puissance : 7,50 kW
- modèle : démarrage progressif
- enveloppe en plastique ABS simple porte à 2 points de fermeture
- interrupteur-sectionneur général avec poignée cadenassable en façade
- interrupteur différentiel général 30mA
- bloc de démarrage moteur (interrupteur magnétothermique + démarreur progressif)
- transformateur d'isolement 400/230 V
- interrupteurs magnétothermiques de protection amont et aval
- interrupteur horaire hebdomadaire digital
- compteur horaire intégré
- bouton tournant à 3 positions MANUEL-ARRÊT-AUTO avec auto-maintien en position manuelle
- bouton d'arrêt d'urgence de type coup de poing
- bouton-poussoir vert pour démarrage moteur
- voyants lumineux : blanc (mise sous tension), vert (marche moteur), rouge (défaut moteur), jaune (niveau bas lisier)
- bornier de raccordement moteur
- borniers de raccordement interrupteurs à flotteur (niveau bas et niveau haut lisier)
- bornier de raccordement sonde de température moteur (Klixon)
- barrette de terre
- jeu de presse-étoupes étanches montés
- schémas électriques en français fournis
L'utilisation prévoit le contrôle progressif du démarrage du moteur pour éviter les à-coups de courant dans l'installation. Elle s'applique notamment dans des contextes où la gestion précise de la puissance jusqu'à 7,5 kW est nécessaire, avec des raccordements possibles pour interrupteurs à flotteur (niveaux bas et hauts de lisier), sonde de température moteur, et pompe à lisier.
En cas de fonctionnement non conforme, le voyant rouge signale un défaut moteur, tandis que le voyant jaune indique un niveau bas de lisier. Ces indicateurs permettent à l'utilisateur de détecter visuellement les anomalies.
Le résultat attendu est un démarrage progressif du moteur sans à-coups de courant, avec un contrôle visuel clair des états de fonctionnement et une gestion horaire des cycles de marche.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Comment fonctionne le démarrage progressif de cette armoire de commande ?
Cette armoire est conçue pour un démarrage progressif, ce qui permet de limiter les pics de courant au démarrage. Elle gère la puissance de manière précise pour assurer une mise en route en douceur des équipements jusqu’à 7,5 kW.
Quelle est la puissance maximale supportée par cette armoire de commande ?
Elle est adaptée pour des applications nécessitant une puissance maximale de 7,50 kW, ce qui correspond à son modèle de démarrage progressif.
Quels éléments de contrôle et de sécurité sont visibles sur le panneau de l’armoire ?
Le panneau intègre plusieurs voyants et boutons, dont un bouton d’arrêt d’urgence, un sélecteur marche/arrêt/auto, ainsi que des indicateurs de défaut, marche, niveau bas et sous tension. Cela facilite la gestion et la sécurité opérationnelle.
Dans quels contextes cette armoire de commande est-elle particulièrement adaptée ?
Elle est conçue pour des installations électriques où un contrôle précis de la puissance est nécessaire, notamment pour protéger les équipements lors du démarrage et optimiser leur durée de vie.
Quels sont les critères essentiels à vérifier pour choisir une armoire de commande avec démarrage progressif ?
Il faut s’assurer que la puissance nominale correspond à l’application, ici 7,5 kW, que le dispositif offre des commandes claires et sécurisées, ainsi qu’une gestion fiable du démarrage progressif pour limiter les contraintes électriques.
