ARMOIRE DE COMMANDE 9 KW DEMARRAGE PROGRESSIF - RENSON - 817215
Référence : U003817215
Découvrez ARMOIRE DE COMMANDE 9 KW DEMARRAGE PROGRESSIF - RENSON - 817215 disponible à l'achat
- Optimise la gestion de l'énergie
- Facilite le démarrage des équipements
- Conçu pour une puissance de 9 kW
- Idéal pour divers usages industriels
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Découvrez l'armoire de commande 9 kW de Renson, conçue pour optimiser la gestion de l'énergie dans vos installations industrielles grâce à un démarrage progressif des moteurs.
Cette armoire assure une puissance nominale de 9 kW avec un modèle de démarrage progressif qui évite les à-coups de courant, garantissant ainsi une mise en marche plus douce et sécurisée des équipements.

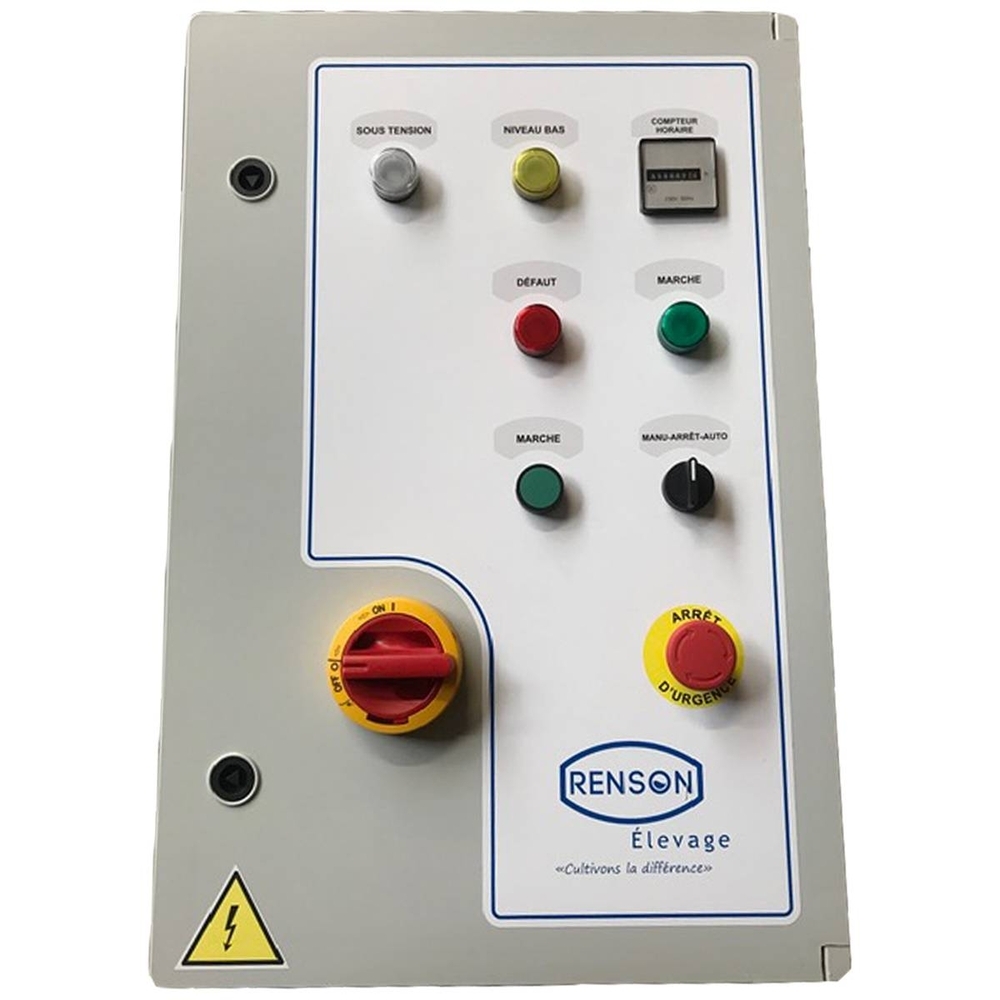

Elle est équipée de voyants lumineux indiquant la mise sous tension (blanc), la marche moteur (vert), un défaut moteur (rouge) ainsi qu’un niveau bas de lisier (jaune).
Un compteur horaire permet de suivre le temps de fonctionnement du moteur.
La composition technique de l’armoire comprend des composants et appareillages électriques de qualité dans une enveloppe en plastique ABS avec une porte simple à 2 points de fermeture.
Elle dispose d’un interrupteur-sectionneur général avec poignée cadenassable en façade, ainsi que d’un interrupteur différentiel général 30 mA.
Le bloc de démarrage moteur intègre un interrupteur magnétothermique associé à un démarreur progressif.
Un transformateur d’isolement 400/230 V est inclus, ainsi que des interrupteurs magnétothermiques de protection amont et aval.
L’armoire comprend un interrupteur horaire hebdomadaire digital, un bouton tournant à 3 positions MANUEL-ARRÊT-AUTO avec auto-maintien, un bouton d'arrêt d'urgence type coup de poing, et un bouton-poussoir vert pour le démarrage moteur.
Les bornes de raccordement permettent la connexion du moteur, des interrupteurs à flotteur pour la détection des niveaux bas et hauts de lisier, ainsi que d’une sonde de température moteur (Klixon).
Un barrette de terre et un jeu de presse-étoupes étanches sont montés pour assurer la sécurité et l’étanchéité.
Un jeu de schémas électriques en français est fourni pour faciliter l’installation et la maintenance.
Le démarreur progressif intégré (série RSGD) est conçu pour les moteurs triphasés CA à induction jusqu’à 100 Aeff nominal.
Il offre une utilisation aisée grâce à un algorithme d’auto-apprentissage qui règle automatiquement les paramètres de démarrage et d’arrêt du moteur.
Le paramétrage se fait simplement via 3 potentiomètres réglant le courant à pleine charge, le temps d’accélération et le temps de décélération.
La protection contre les surcharges (Classe 10) est intégrée, ainsi qu’un système de diagnostic permettant de localiser les défauts.
Le démarreur est entièrement communicant via un port RS485 utilisant le protocole Modbus RTU, offrant une grande flexibilité d’intégration.
Cette armoire est idéale pour des applications industrielles variées telles que les compresseurs, pompes et ventilateurs.
Elle permet de réduire le courant de démarrage et le stress mécanique sur les moteurs, prolongeant ainsi la durée de vie des équipements.
Les alarmes intégrées signalent les erreurs de séquence de phases, les tensions hors gamme, la perte de phase, et le blocage du rotor, avec des procédures d’acquittement manuelles ou automatiques.
Les interventions nécessaires sont clairement indiquées pour chaque type d’alarme, facilitant la maintenance et la sécurité.
L’armoire est compacte et robuste, pensée pour une installation rapide et une utilisation fiable dans les environnements industriels exigeants.
Elle est équipée de voyants lumineux distincts pour faciliter le suivi de l'état de fonctionnement : blanc pour la mise sous tension, vert pour la marche moteur, rouge en cas de défaut moteur, et jaune indiquant un niveau bas de lisier. Un compteur horaire permet de suivre précisément le temps de fonctionnement.
L'armoire se compose de composants et appareillages électriques de qualité, intégrés dans une enveloppe en plastique ABS à simple porte avec deux points de fermeture, sans serrure à clé. La façade intègre un interrupteur-sectionneur général avec poignée cadenassable, ainsi qu’un interrupteur différentiel général 30 mA pour la sécurité.
Le bloc de démarrage moteur associe un interrupteur magnétothermique à un démarreur progressif. Un transformateur d'isolement 400/230 V est inclus, accompagné d'interrupteurs magnétothermiques de protection amont et aval. Un interrupteur horaire hebdomadaire digital permet la programmation des cycles de fonctionnement.
Le pilotage est facilité par un bouton tournant à trois positions (MANUEL-ARRÊT-AUTO) avec position manuelle à auto-maintien, un bouton d'arrêt d'urgence de type coup de poing, ainsi qu’un bouton-poussoir vert dédié au démarrage moteur.
L'armoire intègre plusieurs borniers de raccordement : moteur, interrupteurs à flotteur pour niveau bas et haut de lisier (ce dernier utilisé uniquement avec pompe à lisier), sonde de température moteur (Klixon), ainsi qu'une barrette de terre. Un jeu de presse-étoupes étanches est monté pour assurer l'étanchéité des câbles. Un jeu de schémas électriques en français accompagne le produit pour faciliter l'installation et la maintenance.
Cette armoire de commande allie performance, sécurité et facilité d'utilisation, adaptée aux exigences des environnements industriels nécessitant un contrôle précis et fiable des moteurs jusqu'à 9 kW.
- marque : renson
- référence fournisseur : 817215
- puissance : 9 kW
- modèle : démarrage progressif
- enveloppe en plastique ABS simple porte à 2 points de fermeture
- interrupteur-sectionneur général avec poignée cadenassable en façade
- interrupteur différentiel général 30 mA
- bloc de démarrage moteur (interrupteur magnétothermique + démarreur progressif)
- transformateur d'isolement 400/230 V
- interrupteurs magnétothermiques de protection amont et aval
- interrupteur horaire hebdomadaire digital
- compteur horaire
- bouton tournant à 3 positions manuel-arrêt-auto avec auto-maintien
- bouton d'arrêt d'urgence type coup de poing
- bouton-poussoir vert de démarrage moteur
- voyants lumineux : blanc (mise sous tension), vert (marche moteur), rouge (défaut moteur), jaune (niveau bas lisier)
- bornier de raccordement moteur
- bornier de raccordement interrupteurs à flotteur (niveau bas et haut lisier)
- bornier de raccordement sonde de température moteur (Klixon)
- barrette de terre
- jeu de presse-étoupes étanches montés
- jeu de schémas électriques en français
L'armoire intègre un compteur horaire pour suivre le temps de fonctionnement. Elle peut être utilisée dans des contextes industriels nécessitant le contrôle de moteurs, notamment avec des dispositifs de mesure de niveau de lisier via des interrupteurs à flotteur raccordés. L'interrupteur horaire hebdomadaire digital permet de programmer les cycles de fonctionnement.
En cas de fonctionnement non conforme, l'utilisateur peut détecter un défaut moteur par le voyant rouge. Le suivi des niveaux bas de lisier est indiqué par un voyant jaune. Ces indications visuelles facilitent la surveillance et le contrôle de l'installation.
Le résultat attendu est une mise en marche en douceur du moteur, avec un contrôle précis de son état et des niveaux de lisier, assurant un fonctionnement fiable et stable de l'installation.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelle est la puissance nominale de cette armoire de commande ?
Cette armoire de commande est conçue pour une puissance de 9 kW, adaptée aux applications industrielles nécessitant ce niveau de puissance.
Comment fonctionne le système de démarrage progressif intégré à cette armoire ?
Le démarrage progressif permet de faciliter la mise en marche des équipements en limitant les appels de courant, ce qui optimise la gestion de l'énergie et réduit les contraintes sur les installations.
Quels indicateurs et commandes sont disponibles sur le panneau de cette armoire ?
Le panneau comprend plusieurs voyants (sous tension, niveau bas, défaut, marche), un compteur horaire, un bouton marche, un sélecteur manœuvre arrêt-auto, ainsi qu’un bouton d’arrêt d’urgence pour la sécurité.
Dans quels contextes professionnels cette armoire est-elle la plus adaptée ?
Elle convient particulièrement aux environnements industriels où une gestion précise de la puissance et un démarrage progressif sont nécessaires pour protéger les équipements et assurer une performance fiable.
Quels sont les éléments de sécurité intégrés à cette armoire ?
Elle intègre un arrêt d’urgence clairement identifié et un système de signalisation des défauts pour assurer la sécurité des utilisateurs et des équipements durant son fonctionnement.
