Avance automatique de table pour accessoire de perceuses performant SIDAMO - 20598051
Référence : S06620598051
Découvrez Avance automatique de table pour accessoire de perceuses performant SIDAMO - 20598051 disponible à l'achat
Les points clés
- Compatible avec machine 25 FV
- Avance de table 230 V mono
- Vitesse d’avance 80 mm par minute
- Conçu pour usage intensif
- Poids net 4.63 kg
858,06 € TTC 715,05 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Accessoire de perceuses
Usage intensif
Pour machine: 25 FV
Caractéristique 2: AVANCE DE TABLE 230 V MONO
Avance (mm/min): 80

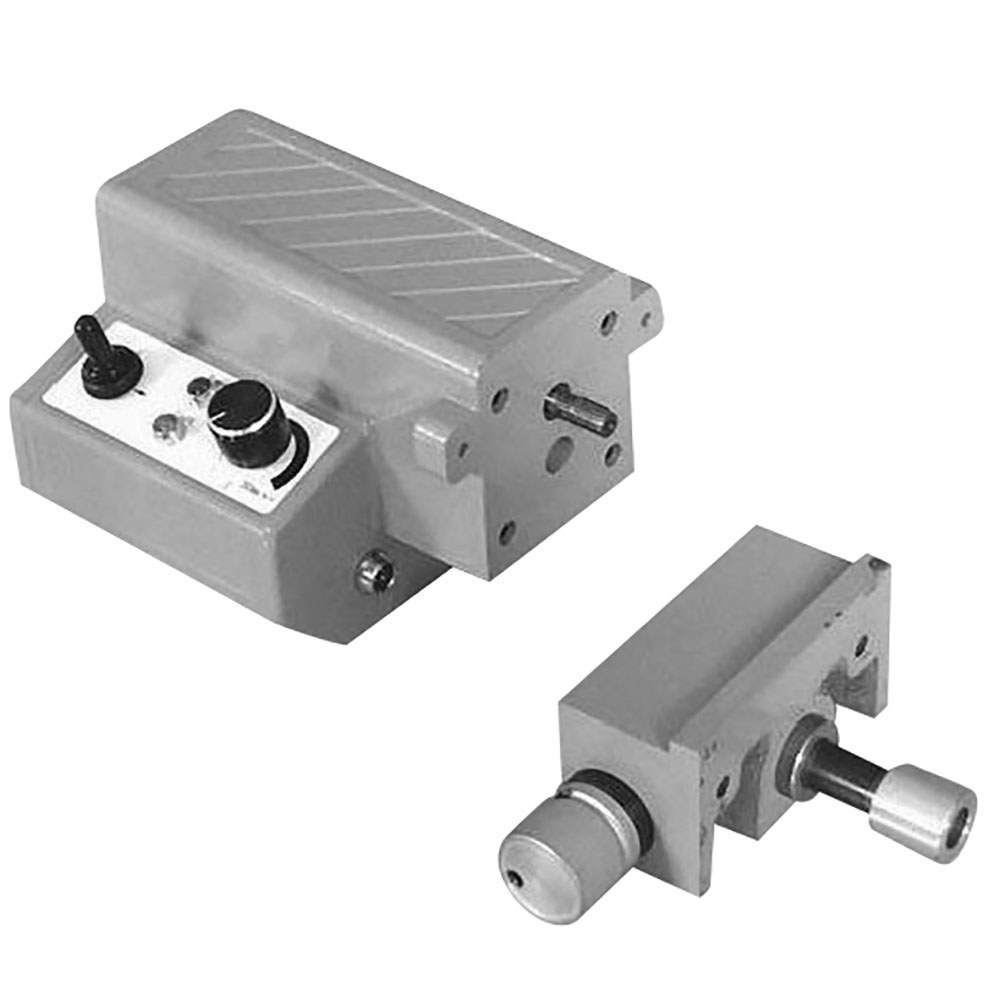

Accessoire de précision pour perceuses, l'Avance Auto de Table est spécialement conçu pour la machine à percer/fraiser/tarauder modèle 25 FV, adapté à un usage intensif. Il permet une avance automatique de la table à une vitesse constante de 80 mm/min, assurant une grande précision lors des opérations de perçage, fraisage ou taraudage.
Fonctionnant sous une alimentation électrique de 230 V en monophasé, cet équipement garantit fiabilité et facilité d'intégration grâce à ses dimensions compactes : 12 cm de hauteur, 17 cm de largeur et 19,5 cm de longueur. Son poids net est de 4,63 kg.
Caractéristiques techniques principales :
- Hauteur : 12 cm
- Largeur : 17 cm
- Longueur : 19,5 cm
- Poids net : 4,63 kg
- Alimentation : 230 V monophasé
- Vitesse d'avance : 80 mm/min
- Compatible uniquement avec la machine 25 FV
Cet accessoire optimise les performances des machines 25 FV en automatisant le déplacement de la table, ce qui améliore la précision et la répétabilité des opérations tout en réduisant la fatigue opérateur. Il est conçu pour un usage intensif, garantissant robustesse et durabilité.
Le conditionnement et les recommandations de stockage ne sont pas spécifiés dans la fiche. Aucune norme ou certification particulière n’est mentionnée.
Fonctionnant sous une alimentation électrique de 230 V en monophasé, cet équipement garantit fiabilité et facilité d'intégration grâce à ses dimensions compactes : 12 cm de hauteur, 17 cm de largeur et 19,5 cm de longueur. Son poids net est de 4,63 kg.
Caractéristiques techniques principales :
- Hauteur : 12 cm
- Largeur : 17 cm
- Longueur : 19,5 cm
- Poids net : 4,63 kg
- Alimentation : 230 V monophasé
- Vitesse d'avance : 80 mm/min
- Compatible uniquement avec la machine 25 FV
Cet accessoire optimise les performances des machines 25 FV en automatisant le déplacement de la table, ce qui améliore la précision et la répétabilité des opérations tout en réduisant la fatigue opérateur. Il est conçu pour un usage intensif, garantissant robustesse et durabilité.
Le conditionnement et les recommandations de stockage ne sont pas spécifiés dans la fiche. Aucune norme ou certification particulière n’est mentionnée.
Hauteur (cm)
12.00
Largeur (cm)
17.00
Longueur (cm)
19.50
Poids net (Kg)
4.63
Pour machine
25 FV
Caractéristique 2
AVANCE DE TABLE 230 V MONO
Avance (mm/min)
80
L’avance automatique de table fonctionne en déplaçant automatiquement la table de la machine 25 FV à une vitesse réglable par l’utilisateur. Le déplacement est commandé par un levier qui sélectionne la direction (gauche, droite ou arrêt) et un potentiomètre qui ajuste la vitesse de déplacement de 0 à 1100 mm/min. Un bouton permet également de déplacer la table plus rapidement dans la direction choisie, le levier devant être positionné au centre pour arrêter la table.
L’utilisation consiste à installer l’avance automatique sur la table 25 FV en suivant les étapes de montage, notamment le positionnement et le vissage de la plaque support moteur, le raccordement correct des câbles, et le réglage des butées de fin de course qui limitent le déplacement de la table. Ces butées doivent être ajustées avant chaque manipulation.
Pendant le fonctionnement, la table se déplace automatiquement selon la direction et la vitesse sélectionnées. Il faut s’assurer que le volant manuel de la table ne soit pas bloqué et que les câbles électriques ne soient pas endommagés par le mouvement de la table. En cas de défaut, un voyant signale la surcharge ou un problème de commande, et il faut alors remettre le potentiomètre à zéro pour réinitialiser.
L’usage prévu est un fonctionnement intensif avec la machine à percer/fraiser/tarauder 25 FV, dans un environnement intérieur stable, sur une surface plane et bien éclairée. L’appareil est destiné à un seul opérateur formé à son utilisation et à la machine 25 FV.
En cas de dysfonctionnement, il est conseillé de couper l’alimentation électrique avant toute intervention et de vérifier l’état des butées, du câblage et des commandes.
Le résultat attendu est une avance automatique précise et constante de la table à la vitesse sélectionnée, facilitant les opérations de perçage, fraisage ou taraudage répétitives, tout en limitant la fatigue de l’opérateur.
L’utilisation consiste à installer l’avance automatique sur la table 25 FV en suivant les étapes de montage, notamment le positionnement et le vissage de la plaque support moteur, le raccordement correct des câbles, et le réglage des butées de fin de course qui limitent le déplacement de la table. Ces butées doivent être ajustées avant chaque manipulation.
Pendant le fonctionnement, la table se déplace automatiquement selon la direction et la vitesse sélectionnées. Il faut s’assurer que le volant manuel de la table ne soit pas bloqué et que les câbles électriques ne soient pas endommagés par le mouvement de la table. En cas de défaut, un voyant signale la surcharge ou un problème de commande, et il faut alors remettre le potentiomètre à zéro pour réinitialiser.
L’usage prévu est un fonctionnement intensif avec la machine à percer/fraiser/tarauder 25 FV, dans un environnement intérieur stable, sur une surface plane et bien éclairée. L’appareil est destiné à un seul opérateur formé à son utilisation et à la machine 25 FV.
En cas de dysfonctionnement, il est conseillé de couper l’alimentation électrique avant toute intervention et de vérifier l’état des butées, du câblage et des commandes.
Le résultat attendu est une avance automatique précise et constante de la table à la vitesse sélectionnée, facilitant les opérations de perçage, fraisage ou taraudage répétitives, tout en limitant la fatigue de l’opérateur.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quelle est la vitesse d’avance automatique de la table et comment se règle-t-elle ?
L’avance automatique de la table fonctionne à une vitesse réglable par l’utilisateur via un potentiomètre, avec une plage de 0 à 1100 mm/min. La vitesse standard est de 80 mm/min, mais elle peut être ajustée précisément selon les besoins de l’opération.
Comment se commande la direction et l’arrêt de la table ?
La direction de déplacement de la table est commandée par un levier à trois positions : vers la gauche, vers la droite ou au centre pour arrêter et débrayer la table. Un bouton « Quick Moving » permet également de déplacer la table rapidement dans la direction choisie, le levier devant être au centre pour stopper le mouvement.
Quels sont les éléments à vérifier lors de l’installation de l’avance automatique ?
Il faut s’assurer que le support côté gauche de la table 25 FV est propre et exempt de peinture ou débris. La plaque support moteur doit être fixée correctement, avec l’axe moteur bien aligné dans la fente du support. Les butées de fin de course doivent être installées et ajustées avant chaque utilisation pour limiter le déplacement de la table.
Quelles sont les précautions de sécurité à respecter pour l’utilisation de cet accessoire ?
L’opérateur doit porter des équipements de protection individuelle adaptés (lunettes, protection auditive, chaussures de sécurité, protection respiratoire). Il est impératif de ne pas utiliser la machine sans ses protections, de ne pas forcer l’outil, et de ne pas endommager le câble d’alimentation. Toute intervention électrique doit être réalisée par un personnel qualifié.
Comment détecter et réagir en cas de défaut de l’avance automatique ?
Un voyant « Fault » signale un défaut, notamment une surcharge. En cas de défaut, il faut remettre le potentiomètre à zéro pour réinitialiser le système. Il est aussi important de vérifier que le volant manuel de la table n’est pas bloqué et que les câbles électriques ne sont pas endommagés.
Quels sont les critères techniques essentiels pour choisir cet accessoire d’avance automatique ?
L’accessoire est compatible uniquement avec la machine à percer/fraiser/tarauder modèle 25 FV. Il fonctionne sous alimentation 230 V monophasé, avec un poids net de 4,63 kg et des dimensions compactes (12 cm hauteur, 17 cm largeur, 19,5 cm longueur). La vitesse d’avance automatique standard est de 80 mm/min, adaptée à un usage intensif.
Dans quels contextes professionnels ce produit est-il le plus adapté ?
Ce dispositif est conçu pour un usage intensif sur la machine 25 FV, facilitant les opérations répétitives de perçage, fraisage ou taraudage. Il permet d’automatiser le déplacement de la table avec précision, améliorant la répétabilité des opérations tout en réduisant la fatigue de l’opérateur.
