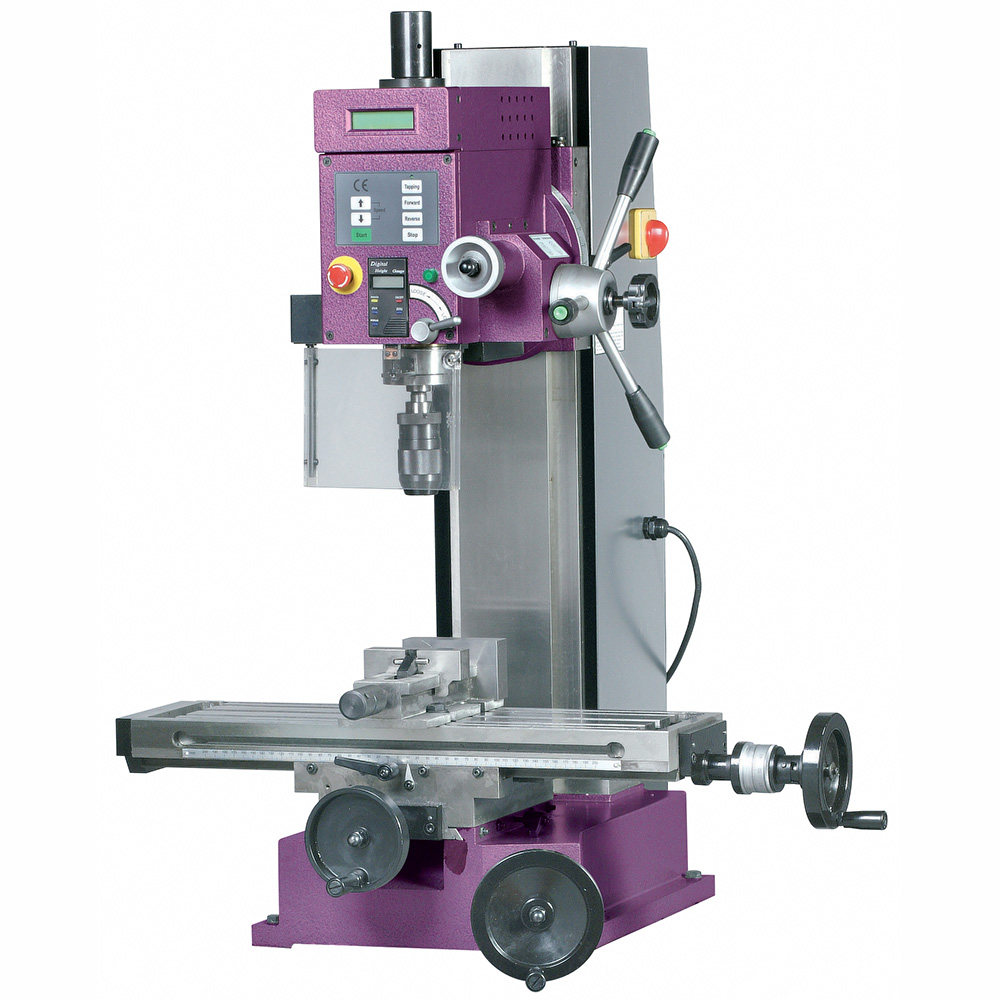

Perceuse fraiseuse 25 FV pour perçage, fraisage et taraudage à sec des métaux, plastiques et bois SIDAMO - 20502080
Référence : S06620502080
Découvrez Perceuse fraiseuse 25 FV pour perçage, fraisage et taraudage à sec des métaux, plastiques et bois SIDAMO - 20502080 disponible à l'achat
Les points clés
- Bâti en fonte aciérée pour une grande robustesse
- Taraudage semi-automatique avec retour instantané
- Variateur de vitesse électronique pour un réglage précis
- Affichage digital de la vitesse et de la profondeur
- Table à mouvements croisés avec course 145 x 400 mm
3 459,44 € TTC 2 882,87 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Bâti, tête et socle en fonte aciérée
Colonne à queue d'aronde
Arrêt coup de poing à accrochage
Système de taraudage semi-automatique aux poignées et retour instantané
Tête de fraisage pivotante à gauche et à droite
Descente lente
Ecran polycarbonate asservi
Table à mouvements croisés, course 145 x 400 mm
Rainurage de table entraxe 45 mm
Variateur de vitesse électronique
Moteur à haut rendement "BRUSHLESS
Affichage digital de la vitesse de broche et de la profondeur de perçage
Livrée avec : Livrée avec:
- Mandrin auto-serrant 16 mm
- Queue de mandrin
- Etau à serrage rapide 100 mm et jeu de brides
- Sans socle
Fraiseuse 25FV sans socle SIDAMO – Modèle 20502080
Description du produit
La fraiseuse 25FV est une perceuse fraiseuse taraudeuse conçue pour un usage intensif (5 à 8 heures par jour). Elle permet le perçage, fraisage et taraudage à sec des métaux, matières plastiques et bois. Une lubrification est possible en option. La machine est équipée d’une colonne à queue d’aronde, d’un variateur électronique de vitesse et d’un affichage digital de la vitesse de broche et de la profondeur de perçage. Elle est livrée sans socle, avec un mandrin auto-serrant 16 mm, une queue de mandrin, un étau à serrage rapide 100 mm et un jeu de brides.
Usages et applications
Destinée aux opérations de perçage, fraisage et taraudage sur acier, matériaux ferreux et non ferreux, matières plastiques et bois. Usage en poste fixe, intérieur, dans un environnement sec et aéré.
Fonctionnement
- Vitesse de broche variable de 100 à 1800 tr/min, commandée électroniquement.
- Affichage digital de la vitesse et de la profondeur de perçage.
- Système de taraudage semi-automatique avec poignées et retour instantané.
- Tête de fraisage pivotante à gauche et à droite.
- Table à mouvements croisés (course 145 x 400 mm) avec rainurage entraxe 45 mm.
- Descente lente avec possibilité de blocage à la profondeur choisie.
- Arrêt coup de poing à accrochage pour sécurité.
- Commandes pour modes perçage, taraudage, inversion du sens de rotation, arrêt et marche.
Caractéristiques techniques détaillées
- Capacité de perçage maxi : 25 mm
- Capacité de fraisage maxi : 50 mm
- Capacité de taraudage maxi : M12
- Cône morse : CM3
- Course de broche : 70 mm
- Dimensions table : 550 x 160 mm
- Entraxe rainurage table : 45 mm
- Course transversale / longitudinale table : 145 x 400 mm
- Puissance moteur : 1 kW (moteur brushless à haut rendement)
- Alimentation : 230 V monophasé
- Poids : 165 kg
- Dimensions machine (L x H x P) : 680 x 1700 x 750 mm
- Distance broche-colonne : 235 mm
- Distance broche-table : 380 mm
Matériaux et composition
Bâti, tête et base en fonte aciérée assurant rigidité et stabilité.
Compatibilités
Livrée avec mandrin auto-serrant 1 à 13 mm – B16, queue de mandrin CM3 – B16, chasse-cône, étau à serrage rapide 100 mm. Compatible avec outils à queue conique CM3, mandrin porte-pinces CM3-B18 (7 pinces de 4 à 16 mm).
Normes et certifications
Conforme aux normes de sécurité CE. Dispositifs de sécurité intégrés (arrêt coup de poing, protection mandrin asservie). La machine est équipée d’un dispositif empêchant le redémarrage intempestif après coupure électrique.
Conditions d’utilisation et recommandations
- Usage intérieur uniquement, dans un environnement sec, ventilé et éclairé (minimum 300 LUX).
- Ne pas utiliser dans des locaux humides ou à proximité de liquides inflammables.
- Porter équipements de protection individuelle : lunettes, protection auditive, chaussures de sécurité. Gants pour nettoyage et changement d’outil.
- Ne jamais maintenir les pièces à usiner à la main, utiliser étaux et brides.
- Ne pas utiliser d’outils endommagés ou inadaptés.
- Maintenir la table propre et dégagée.
- Effectuer une maintenance régulière (nettoyage, lubrification).
- Respecter les consignes de sécurité et ne pas modifier la machine.
- Ne pas forcer l’outil ni utiliser un outil trop petit pour le travail.
Avantages produit
- Précision grâce à la table à mouvements croisés et à l’affichage digital.
- Polyvalence pour perçage, fraisage et taraudage.
- Sécurité renforcée avec arrêt coup de poing et protections asservies.
- Commande électronique de vitesse pour adaptation optimale à la matière.
- Construction robuste en fonte pour une longue durée de vie.
- Facilité d’utilisation avec système de taraudage semi-automatique et tête pivotante.
Conditionnement, stockage, conservation
- Livrée dans une caisse en bois sur palette, avec sac anti-humidité (à jeter hors de portée des enfants).
- Stocker dans un endroit sec, hors de portée des enfants.
- Nettoyer la machine avant utilisation pour enlever la graisse protectrice antirouille.
- Ne pas laver à l’eau sous pression ni utiliser de solvants agressifs.
Informations complémentaires
- Montage et démontage des outils détaillés avec précautions (couper l’alimentation, port de gants, nettoyage des outils).
- Utilisation détaillée des commandes, tableaux des défauts et remèdes.
- Maintenance régulière recommandée : quotidienne, hebdomadaire, mensuelle et semestrielle.
- Consignes strictes de sécurité pour l’opérateur (vêtements ajustés, pas de bijoux, vigilance).
Cette fraiseuse 25FV est un équipement professionnel complet, robuste et précis, adapté aux ateliers nécessitant une machine polyvalente pour le travail intensif des métaux, plastiques et bois.
Description du produit
La fraiseuse 25FV est une perceuse fraiseuse taraudeuse conçue pour un usage intensif (5 à 8 heures par jour). Elle permet le perçage, fraisage et taraudage à sec des métaux, matières plastiques et bois. Une lubrification est possible en option. La machine est équipée d’une colonne à queue d’aronde, d’un variateur électronique de vitesse et d’un affichage digital de la vitesse de broche et de la profondeur de perçage. Elle est livrée sans socle, avec un mandrin auto-serrant 16 mm, une queue de mandrin, un étau à serrage rapide 100 mm et un jeu de brides.
Usages et applications
Destinée aux opérations de perçage, fraisage et taraudage sur acier, matériaux ferreux et non ferreux, matières plastiques et bois. Usage en poste fixe, intérieur, dans un environnement sec et aéré.
Fonctionnement
- Vitesse de broche variable de 100 à 1800 tr/min, commandée électroniquement.
- Affichage digital de la vitesse et de la profondeur de perçage.
- Système de taraudage semi-automatique avec poignées et retour instantané.
- Tête de fraisage pivotante à gauche et à droite.
- Table à mouvements croisés (course 145 x 400 mm) avec rainurage entraxe 45 mm.
- Descente lente avec possibilité de blocage à la profondeur choisie.
- Arrêt coup de poing à accrochage pour sécurité.
- Commandes pour modes perçage, taraudage, inversion du sens de rotation, arrêt et marche.
Caractéristiques techniques détaillées
- Capacité de perçage maxi : 25 mm
- Capacité de fraisage maxi : 50 mm
- Capacité de taraudage maxi : M12
- Cône morse : CM3
- Course de broche : 70 mm
- Dimensions table : 550 x 160 mm
- Entraxe rainurage table : 45 mm
- Course transversale / longitudinale table : 145 x 400 mm
- Puissance moteur : 1 kW (moteur brushless à haut rendement)
- Alimentation : 230 V monophasé
- Poids : 165 kg
- Dimensions machine (L x H x P) : 680 x 1700 x 750 mm
- Distance broche-colonne : 235 mm
- Distance broche-table : 380 mm
Matériaux et composition
Bâti, tête et base en fonte aciérée assurant rigidité et stabilité.
Compatibilités
Livrée avec mandrin auto-serrant 1 à 13 mm – B16, queue de mandrin CM3 – B16, chasse-cône, étau à serrage rapide 100 mm. Compatible avec outils à queue conique CM3, mandrin porte-pinces CM3-B18 (7 pinces de 4 à 16 mm).
Normes et certifications
Conforme aux normes de sécurité CE. Dispositifs de sécurité intégrés (arrêt coup de poing, protection mandrin asservie). La machine est équipée d’un dispositif empêchant le redémarrage intempestif après coupure électrique.
Conditions d’utilisation et recommandations
- Usage intérieur uniquement, dans un environnement sec, ventilé et éclairé (minimum 300 LUX).
- Ne pas utiliser dans des locaux humides ou à proximité de liquides inflammables.
- Porter équipements de protection individuelle : lunettes, protection auditive, chaussures de sécurité. Gants pour nettoyage et changement d’outil.
- Ne jamais maintenir les pièces à usiner à la main, utiliser étaux et brides.
- Ne pas utiliser d’outils endommagés ou inadaptés.
- Maintenir la table propre et dégagée.
- Effectuer une maintenance régulière (nettoyage, lubrification).
- Respecter les consignes de sécurité et ne pas modifier la machine.
- Ne pas forcer l’outil ni utiliser un outil trop petit pour le travail.
Avantages produit
- Précision grâce à la table à mouvements croisés et à l’affichage digital.
- Polyvalence pour perçage, fraisage et taraudage.
- Sécurité renforcée avec arrêt coup de poing et protections asservies.
- Commande électronique de vitesse pour adaptation optimale à la matière.
- Construction robuste en fonte pour une longue durée de vie.
- Facilité d’utilisation avec système de taraudage semi-automatique et tête pivotante.
Conditionnement, stockage, conservation
- Livrée dans une caisse en bois sur palette, avec sac anti-humidité (à jeter hors de portée des enfants).
- Stocker dans un endroit sec, hors de portée des enfants.
- Nettoyer la machine avant utilisation pour enlever la graisse protectrice antirouille.
- Ne pas laver à l’eau sous pression ni utiliser de solvants agressifs.
Informations complémentaires
- Montage et démontage des outils détaillés avec précautions (couper l’alimentation, port de gants, nettoyage des outils).
- Utilisation détaillée des commandes, tableaux des défauts et remèdes.
- Maintenance régulière recommandée : quotidienne, hebdomadaire, mensuelle et semestrielle.
- Consignes strictes de sécurité pour l’opérateur (vêtements ajustés, pas de bijoux, vigilance).
Cette fraiseuse 25FV est un équipement professionnel complet, robuste et précis, adapté aux ateliers nécessitant une machine polyvalente pour le travail intensif des métaux, plastiques et bois.
Hauteur (cm)
85.00
Largeur (cm)
73.00
Longueur (cm)
76.00
Poids net (Kg)
181.00
Puissance (kW)
1
Alimentation (V)
230 V Mono
Vitesse de broche (tr/mn)
100 : 1800
Capacité de perçage maxi (mm)
25
Capacité de taraudage maxi (mm)
M12
Capacité de fraisage (mm)
50
Cône morse
CM3
Course de broche (mm)
70
Nombre de vitesses
Variable
d: distance broche colonne (mm)
235
f: distance broche table (mm)
380
Dimension de table (mm)
550 x 160
Entraxe rainurage table (mm)
45
Eclairage
Non
Ecran Asservi
Oui
Table-étau réversible
Arrosage
Course transversale / longitudinale (mm)
145 x 400
Descente automatique (mm/tr)
Descente lente
Taraudage semi-automatique
Table à mouvements croisés
La perceuse fraiseuse 25 FV fonctionne en poste fixe, à l’intérieur, dans un environnement sec, ventilé et éclairé. Elle s’utilise pour le perçage, le fraisage et le taraudage à sec sur des matériaux tels que les métaux, plastiques et bois, avec une lubrification possible en option.
Le principe d’utilisation repose sur une broche à vitesse variable électroniquement réglable entre 100 et 1800 tr/min, avec affichage digital de la vitesse et de la profondeur de perçage. La machine dispose d’un système de taraudage semi-automatique aux poignées avec retour instantané, et d’une tête de fraisage pivotante à gauche et à droite. La table à mouvements croisés permet un positionnement précis de la pièce à usiner.
Pour utiliser la machine, il faut fixer solidement la pièce à l’aide d’un étau ou de brides sur la table. La table se déplace en longitudinal et transversal par des volants, chaque axe pouvant être bloqué à l’aide de poignées. La tête de perceuse se déplace verticalement par un volant et peut être inclinée ou pivotée selon l’angle souhaité.
En mode perçage, la broche est mise en rotation après sélection du mode NORMAL, la vitesse est réglée électroniquement, puis la broche est abaissée à l’aide des bras de descente. En mode taraudage, la procédure est similaire, avec possibilité d’inversion du sens de rotation pendant l’usinage, ce qui facilite le dégagement du taraud. En mode fraisage, la descente lente est activée pour un réglage précis de la profondeur, la table est positionnée à l’aide des volants, et la broche tourne à la vitesse adaptée à l’usinage.
En cas de blocage de l’outil dans la pièce, il faut arrêter la machine avec l’arrêt coup de poing, ouvrir l’écran de protection, débloquer l’outil en tournant le mandrin en sens inverse, puis dégager la pièce. En cas d’enroulement de copeaux, il est interdit de les enlever à la main ; il faut arrêter la machine et utiliser un crochet.
La machine doit être utilisée avec les protections en place, dans un environnement intérieur sec et aéré, et la pièce à usiner doit toujours être solidement fixée. En cas de dysfonctionnement, un tableau des défauts et remèdes indique les causes possibles et les actions à effectuer (nettoyage et lubrification, réglage de la vitesse, remplacement ou fixation correcte des outils, modération de la pression exercée).
Enfin, la machine doit être mise hors service en débranchant l’alimentation, en nettoyant et lubrifiant la machine, et en retirant les outils et objets de la table.
Le principe d’utilisation repose sur une broche à vitesse variable électroniquement réglable entre 100 et 1800 tr/min, avec affichage digital de la vitesse et de la profondeur de perçage. La machine dispose d’un système de taraudage semi-automatique aux poignées avec retour instantané, et d’une tête de fraisage pivotante à gauche et à droite. La table à mouvements croisés permet un positionnement précis de la pièce à usiner.
Pour utiliser la machine, il faut fixer solidement la pièce à l’aide d’un étau ou de brides sur la table. La table se déplace en longitudinal et transversal par des volants, chaque axe pouvant être bloqué à l’aide de poignées. La tête de perceuse se déplace verticalement par un volant et peut être inclinée ou pivotée selon l’angle souhaité.
En mode perçage, la broche est mise en rotation après sélection du mode NORMAL, la vitesse est réglée électroniquement, puis la broche est abaissée à l’aide des bras de descente. En mode taraudage, la procédure est similaire, avec possibilité d’inversion du sens de rotation pendant l’usinage, ce qui facilite le dégagement du taraud. En mode fraisage, la descente lente est activée pour un réglage précis de la profondeur, la table est positionnée à l’aide des volants, et la broche tourne à la vitesse adaptée à l’usinage.
En cas de blocage de l’outil dans la pièce, il faut arrêter la machine avec l’arrêt coup de poing, ouvrir l’écran de protection, débloquer l’outil en tournant le mandrin en sens inverse, puis dégager la pièce. En cas d’enroulement de copeaux, il est interdit de les enlever à la main ; il faut arrêter la machine et utiliser un crochet.
La machine doit être utilisée avec les protections en place, dans un environnement intérieur sec et aéré, et la pièce à usiner doit toujours être solidement fixée. En cas de dysfonctionnement, un tableau des défauts et remèdes indique les causes possibles et les actions à effectuer (nettoyage et lubrification, réglage de la vitesse, remplacement ou fixation correcte des outils, modération de la pression exercée).
Enfin, la machine doit être mise hors service en débranchant l’alimentation, en nettoyant et lubrifiant la machine, et en retirant les outils et objets de la table.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quelles sont les capacités techniques principales de la fraiseuse 25FV SIDAMO ?
La fraiseuse 25FV permet le perçage jusqu’à 25 mm, le fraisage jusqu’à 50 mm et le taraudage jusqu’au M12. Elle dispose d’un variateur électronique de vitesse de broche réglable de 100 à 1800 tr/min, avec affichage digital de la vitesse et de la profondeur de perçage. Sa table à mouvements croisés offre une course de 145 x 400 mm, avec rainurage entraxe 45 mm.
Comment la fraiseuse garantit-elle la précision et la stabilité lors des opérations ?
Le bâti, la tête et la base sont en fonte aciérée pour une rigidité et une stabilité accrues. La colonne à queue d’aronde optimise la précision des déplacements. La table à mouvements croisés et l’affichage digital facilitent un réglage précis de la position et de la profondeur d’usinage.
Quels dispositifs de sécurité sont intégrés à la fraiseuse 25FV ?
La machine est conforme aux normes CE avec plusieurs dispositifs de sécurité : arrêt coup de poing à accrochage, protection mandrin asservie, dispositif empêchant le redémarrage automatique après coupure électrique. Le port d’équipements de protection individuelle est obligatoire (lunettes, protection auditive, chaussures de sécurité).
Comment s’effectue le taraudage avec cette machine ?
Le taraudage est semi-automatique avec poignées et retour instantané. Le mode taraudage est sélectionnable via le panneau de commandes. La vitesse maximale en taraudage est limitée à 500 tr/min, avec possibilité d’inversion du sens de rotation. Il est recommandé d’accompagner lentement la remontée du taraud pour éviter tout dommage.
Quels accessoires sont fournis avec la fraiseuse ?
La fraiseuse est livrée sans socle mais avec un mandrin auto-serrant 1 à 13 mm, une queue de mandrin CM3-B16, un chasse-cône, un étau à serrage rapide de 100 mm et un jeu de brides. Elle est compatible avec des outils à queue conique CM3 et mandrin porte-pinces CM3-B18.
Quelles sont les conditions d’installation recommandées pour la fraiseuse 25FV ?
La machine doit être installée sur une surface plane, stable et bien éclairée (minimum 300 LUX), dans un environnement intérieur sec et ventilé. Une distance minimale de 800 mm est recommandée entre l’arrière de la machine et le mur. Le socle (optionnel) doit être fixé sur un sol en béton d’au moins 200 mm d’épaisseur.
Quels sont les principaux défauts pouvant survenir et leurs remèdes ?
Un fonctionnement bruyant peut être dû à une broche sale ou non lubrifiée, à nettoyer et lubrifier. Un outil brûlé ou fumant indique une mauvaise vitesse ou un manque de lubrification, à corriger en ajustant la vitesse ou en affûtant l’outil. Les vibrations excessives peuvent provenir d’un outil tordu ou mal fixé, ou de roulements défectueux. Si l’outil reste fixé à la pièce, la pression exercée est trop forte, il faut modérer la pression et bien fixer la pièce.
