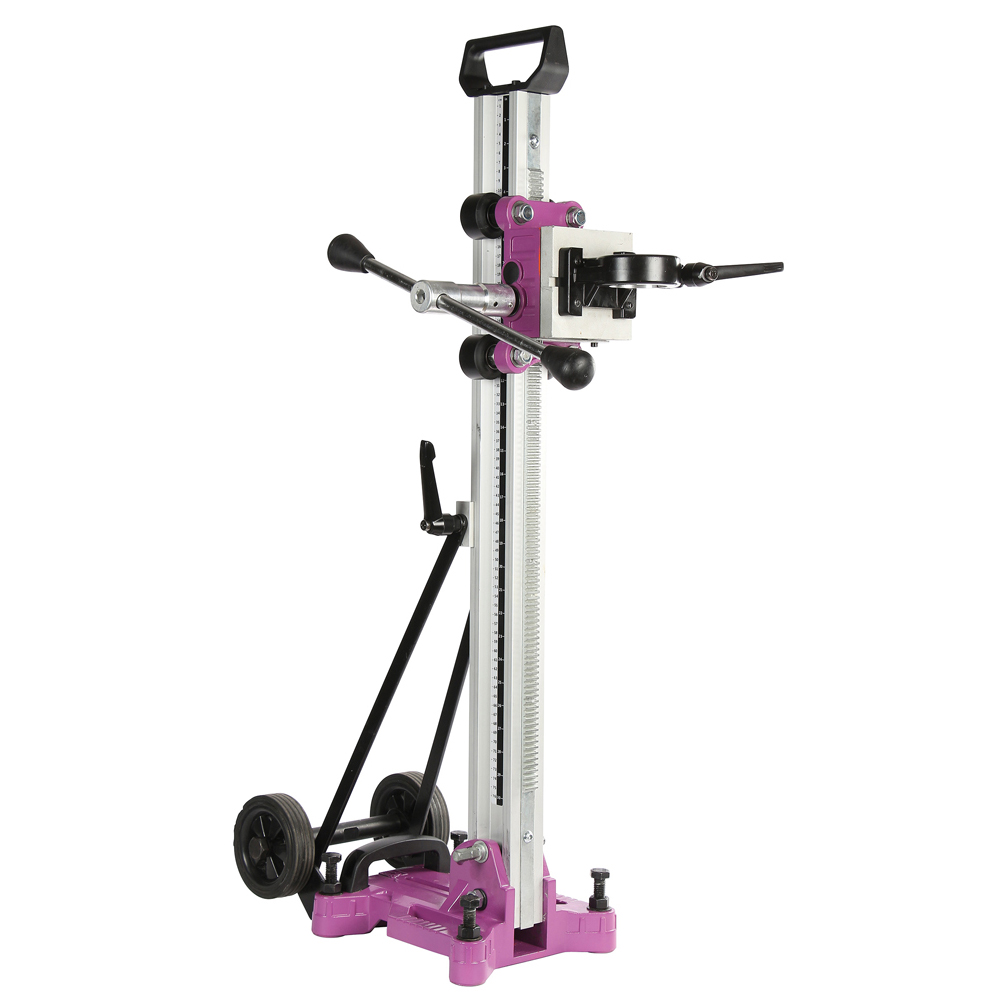

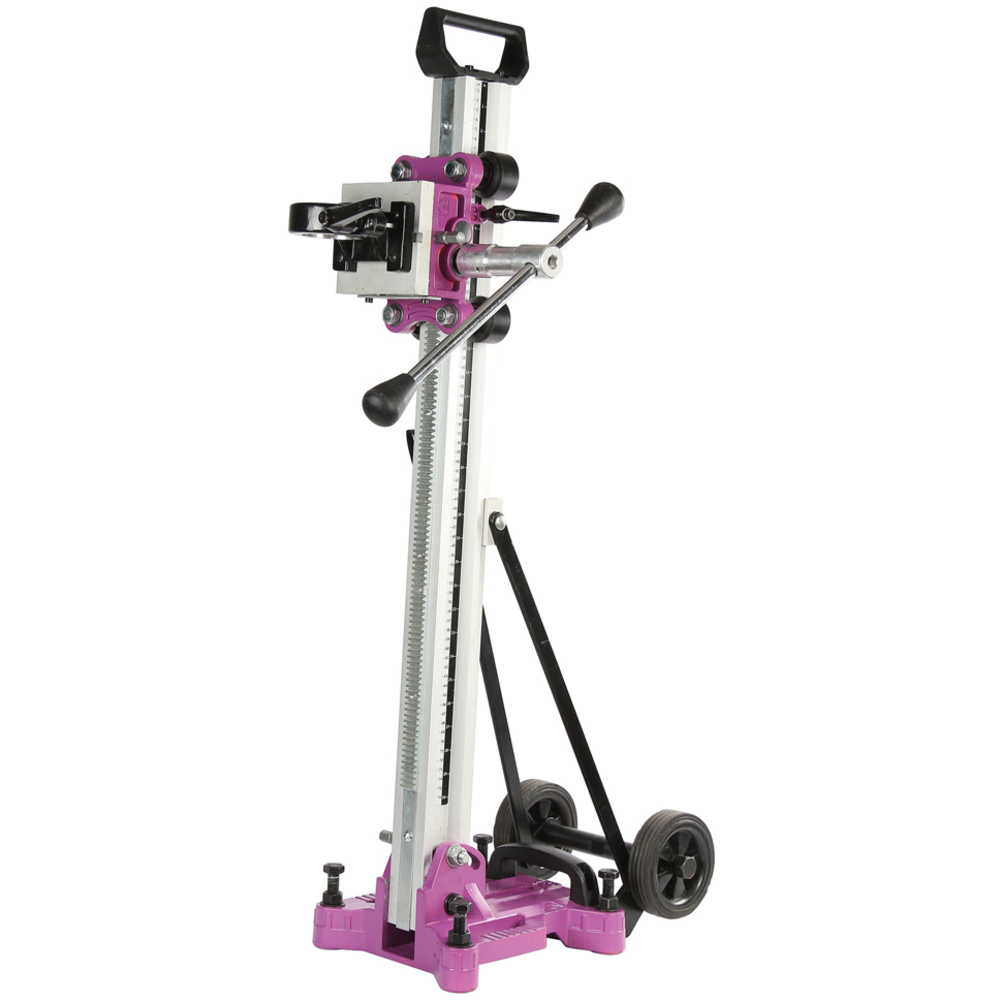

Bâti de carottage B 230 SIDAMO - 20116089
Référence : S06620116089
Découvrez Bâti de carottage B 230 SIDAMO - 20116089 disponible à l'achat
Les points clés
- Guide mobile sur 8 roulements à billes pour une précision optimale
- Inclinable de 0 à 45° pour une grande polyvalence d’utilisation
- Transportable grâce aux roues et à la poignée intégrée
- Fixation rapide par ancrage avec 4 boulons de réglage
- Capacité de carottage jusqu’à Ø 151 mm et course de 610 mm
854,29 € TTC 711,91 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Ces produits devraient vous intéresser
Bâtis de carottage
Guide mobile sur 8 roulements à billes
Inclinable de 0 à 45°
Fixation par ancrage
4 boulons de réglage
Cabestan réversible
Transportable avec roues et poignée de transport
Livrée avec : Livré avec:
- Poignée de cabestan
- Clés de service
- Bride de fixation
Bâti B230 pour carotteuse CD130 destiné à un usage régulier. Ce bâti de carottage est équipé d’un guide mobile monté sur 8 roulements à billes, offrant une inclinaison réglable de 0 à 45°. La fixation se réalise par ancrage, complétée par 4 boulons de réglage pour un ajustement précis. Le cabestan est réversible, facilitant les opérations de carottage.
Le bâti est transportable grâce à des roues intégrées et une poignée de transport, ce qui permet une mobilité aisée sur chantier.
Livré avec :
- Poignée de cabestan
- Clés de service
- Bride de fixation
Caractéristiques techniques :
- Hauteur : 100 cm
- Largeur : 45 cm
- Longueur : 26 cm
- Poids net : 15,5 kg
- Type : inclinable
- Carottage maximum : Ø 151 mm
- Course : 610 mm
- Angle de carottage : de 0 à 45°
- Dimensions de la colonne : 70 x 50 mm
- Dimensions de la base : 235 x 300 mm
- Fixation moteur : rapide
- Roues : oui
Ce bâti est conçu pour une fixation stable et rapide du moteur, avec une construction robuste adaptée à un usage régulier. Il permet un carottage précis grâce à son système inclinable et son guide à roulements. Son transport facilité et son équipement complet en font un outil pratique et performant pour les travaux de forage.
Le bâti est transportable grâce à des roues intégrées et une poignée de transport, ce qui permet une mobilité aisée sur chantier.
Livré avec :
- Poignée de cabestan
- Clés de service
- Bride de fixation
Caractéristiques techniques :
- Hauteur : 100 cm
- Largeur : 45 cm
- Longueur : 26 cm
- Poids net : 15,5 kg
- Type : inclinable
- Carottage maximum : Ø 151 mm
- Course : 610 mm
- Angle de carottage : de 0 à 45°
- Dimensions de la colonne : 70 x 50 mm
- Dimensions de la base : 235 x 300 mm
- Fixation moteur : rapide
- Roues : oui
Ce bâti est conçu pour une fixation stable et rapide du moteur, avec une construction robuste adaptée à un usage régulier. Il permet un carottage précis grâce à son système inclinable et son guide à roulements. Son transport facilité et son équipement complet en font un outil pratique et performant pour les travaux de forage.
Hauteur (cm)
100.00
Largeur (cm)
45.00
Longueur (cm)
26.00
Poids net (Kg)
15.50
Type
inclinable
Carottage maxi (mm)
Ø 151
Course (mm)
610
Angle de carottage
0 à 45°
Dimensions colonne (mm)
70 x 50
Dimensions base (mm)
235 x 300
Fixation moteur
Rapide
Roues
oui
Le bâti B230 pour carotteuse CD130 s’utilise en le positionnant sur une surface plane, stable et non glissante, dans un environnement bien éclairé et sans obstacles. Il doit être fixé correctement à l’aide de la bride de fixation et des vis de position, en s’assurant que le niveau est bien réglé grâce à la bulle située sur le guide mobile.
L’utilisation commence par le montage de la carotteuse CD130 sur l’adaptateur du bâti. Pour cela, il faut couper l’alimentation électrique de la carotteuse, retirer la poignée latérale et le raccord d’arrivée d’eau, puis insérer la carotteuse en butée contre l’adaptateur, avant de la serrer avec la poignée de l’adaptateur. Le raccord d’arrivée d’eau est ensuite repositionné sous l’adaptateur.
Pour le forage, il est nécessaire de s’assurer que le matériau à forer est bien maintenu afin d’éviter tout déplacement. L’opérateur se place derrière le bâti, en adoptant une position stable et équilibrée. La couronne doit être refroidie en continu par l’eau. Le forage s’effectue en actionnant l’interrupteur, en laissant la couronne prendre sa vitesse, puis en avançant lentement et en appliquant une pression constante à l’aide de la poignée de cabestan, sans forcer. Le forage doit commencer et se terminer lentement pour garantir une bonne qualité de finition.
En cas d’arrêt, il faut éteindre la carotteuse en désenclenchant l’interrupteur, puis attendre l’arrêt complet de la couronne avant toute manipulation ou changement de matériau ou d’angle de forage.
Le bâti est transportable grâce à ses roues et sa poignée de transport, ce qui facilite sa manipulation sur chantier. Il est recommandé de porter des équipements de protection individuelle adaptés (gants, chaussures de sécurité, lunettes, protection auditive et respiratoire) lors de toutes les opérations.
L’usage est réservé aux carotteuses portatives SIDAMO des gammes CD130 et CD160, avec un montage et une fixation corrects. Toute utilisation en dehors de ces conditions n’est pas conforme.
En cas de dysfonctionnement, il est impératif de ne pas forcer l’outil, de toujours garder une position stable, d’utiliser les deux mains pour le fonctionnement et de ne jamais s’éloigner de l’accessoire en fonctionnement. Toute intervention doit être réalisée par du personnel compétent et autorisé.
L’utilisation commence par le montage de la carotteuse CD130 sur l’adaptateur du bâti. Pour cela, il faut couper l’alimentation électrique de la carotteuse, retirer la poignée latérale et le raccord d’arrivée d’eau, puis insérer la carotteuse en butée contre l’adaptateur, avant de la serrer avec la poignée de l’adaptateur. Le raccord d’arrivée d’eau est ensuite repositionné sous l’adaptateur.
Pour le forage, il est nécessaire de s’assurer que le matériau à forer est bien maintenu afin d’éviter tout déplacement. L’opérateur se place derrière le bâti, en adoptant une position stable et équilibrée. La couronne doit être refroidie en continu par l’eau. Le forage s’effectue en actionnant l’interrupteur, en laissant la couronne prendre sa vitesse, puis en avançant lentement et en appliquant une pression constante à l’aide de la poignée de cabestan, sans forcer. Le forage doit commencer et se terminer lentement pour garantir une bonne qualité de finition.
En cas d’arrêt, il faut éteindre la carotteuse en désenclenchant l’interrupteur, puis attendre l’arrêt complet de la couronne avant toute manipulation ou changement de matériau ou d’angle de forage.
Le bâti est transportable grâce à ses roues et sa poignée de transport, ce qui facilite sa manipulation sur chantier. Il est recommandé de porter des équipements de protection individuelle adaptés (gants, chaussures de sécurité, lunettes, protection auditive et respiratoire) lors de toutes les opérations.
L’usage est réservé aux carotteuses portatives SIDAMO des gammes CD130 et CD160, avec un montage et une fixation corrects. Toute utilisation en dehors de ces conditions n’est pas conforme.
En cas de dysfonctionnement, il est impératif de ne pas forcer l’outil, de toujours garder une position stable, d’utiliser les deux mains pour le fonctionnement et de ne jamais s’éloigner de l’accessoire en fonctionnement. Toute intervention doit être réalisée par du personnel compétent et autorisé.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quelles sont les caractéristiques techniques principales du bâti B230 pour carotteuse CD130 ?
Le bâti B230 est équipé d’un guide mobile sur 8 roulements à billes et est inclinable de 0 à 45°. Il dispose d’une fixation par ancrage avec 4 boulons de réglage et d’un cabestan réversible. Ses dimensions sont 100 cm de hauteur, 45 cm de largeur et 26 cm de longueur, avec un poids de 15,5 kg. Il supporte un carottage maximum de Ø 151 mm et une course de 610 mm.
Comment se fixe et s’installe le bâti sur le chantier ?
Le bâti doit être positionné sur une surface plane, stable et non glissante, bien éclairée et sans obstacles. Il se fixe solidement à l’aide de la bride de fixation et des vis de position. Le niveau est vérifié grâce à une bulle située sur le guide mobile. La fixation moteur est rapide et le bâti est stabilisé par ancrage.
Comment s’effectue le montage de la carotteuse CD130 sur ce bâti ?
Avant montage, couper l’alimentation électrique de la carotteuse. Retirer la poignée latérale et le raccord d’arrivée d’eau. Insérer la carotteuse en butée contre l’adaptateur fixé sur le bâti, puis serrer à l’aide de la poignée de l’adaptateur. Le raccord d’arrivée d’eau est repositionné sous l’adaptateur.
Quelles sont les consignes de sécurité spécifiques à respecter lors de l’utilisation du bâti B230 ?
Le bâti doit être utilisé uniquement par des personnes formées et autorisées, avec le port d’équipements de protection individuelle (gants, lunettes, chaussures de sécurité, protection auditive et respiratoire). Il est interdit de travailler au-dessus de la tête et de forcer l’outil. Il faut toujours garder une position stable, utiliser les deux mains pour manipuler le bâti et ne jamais s’éloigner de l’outil en fonctionnement.
Comment se déroule la procédure de forage avec ce bâti ?
Avant forage, s’assurer que le bâti est bien fixé et que la carotteuse est correctement montée. La couronne doit être refroidie en continu par l’eau. L’opérateur se place derrière le bâti, adopte une position stable et applique une pression constante avec la poignée de cabestan, sans forcer. Le forage commence et se termine lentement pour garantir une finition correcte. En cas d’arrêt, couper l’interrupteur et attendre l’arrêt complet de la couronne avant toute manipulation.
