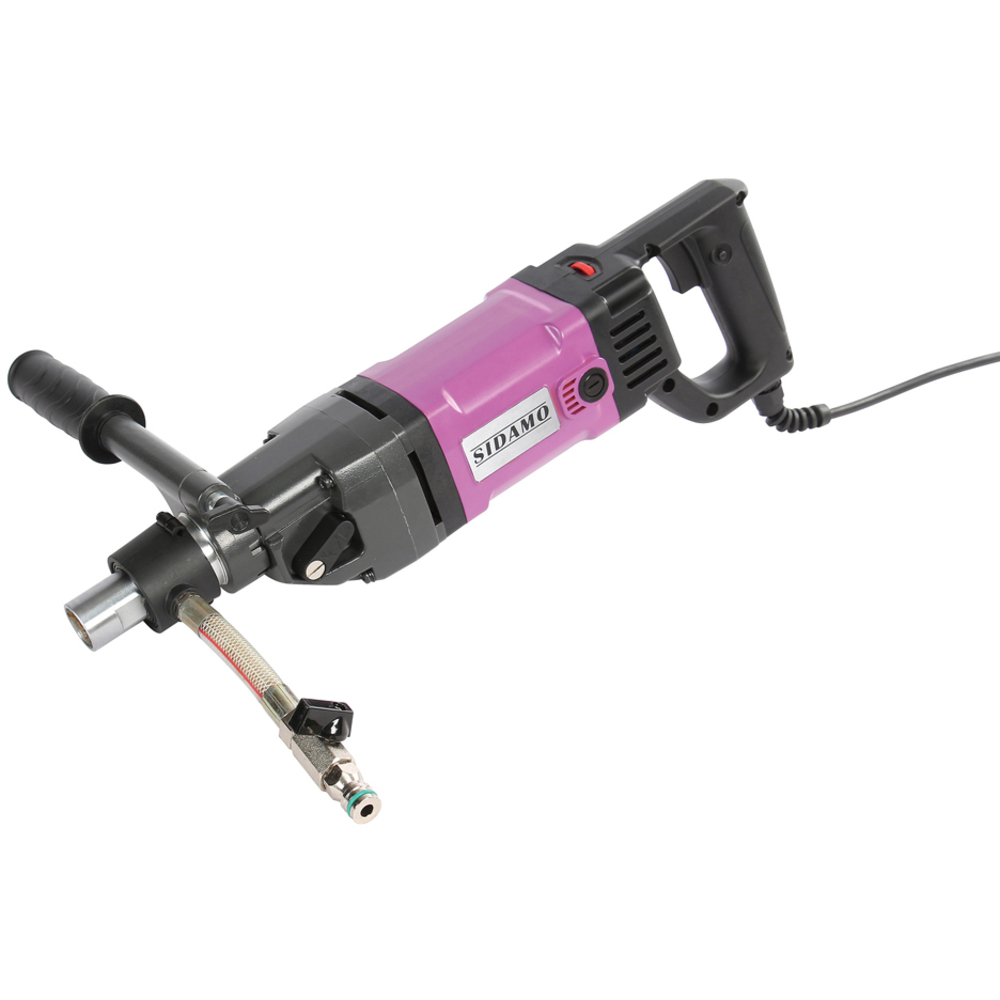

Carotteuse portative CD 130 pour carottage à eau de bétons SIDAMO - 20116080
Référence : S06620116080
Découvrez Carotteuse portative CD 130 pour carottage à eau de bétons SIDAMO - 20116080 disponible à l'achat
Les points clés
- Carottage à eau pour une découpe précise et propre
- Variateur électronique pour un contrôle optimal de la vitesse
- Compacte et légère avec seulement 4.68 kg pour une maniabilité aisée
585,55 € TTC 487,96 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Carottage à eau
Compacte et puissante
Boîte de vitesse mécanique à 2 rapports
Variateur de vitesse électronique

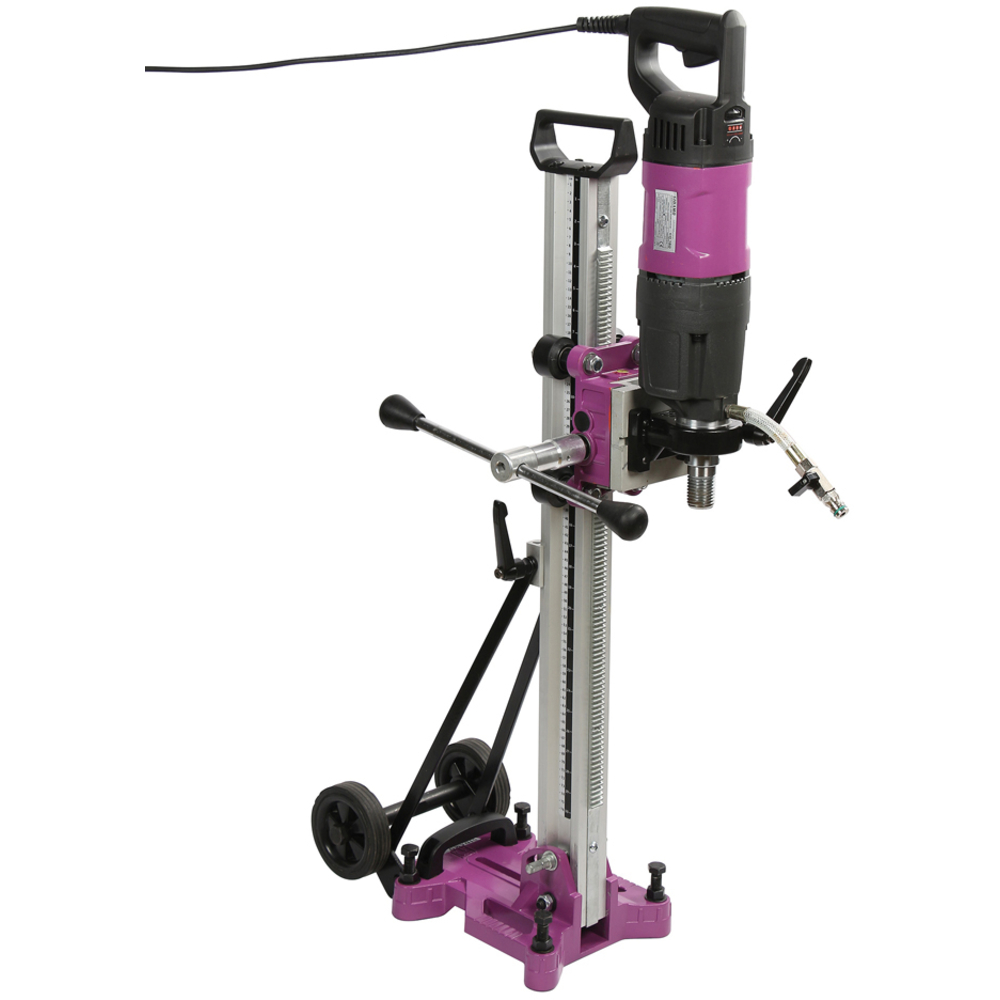

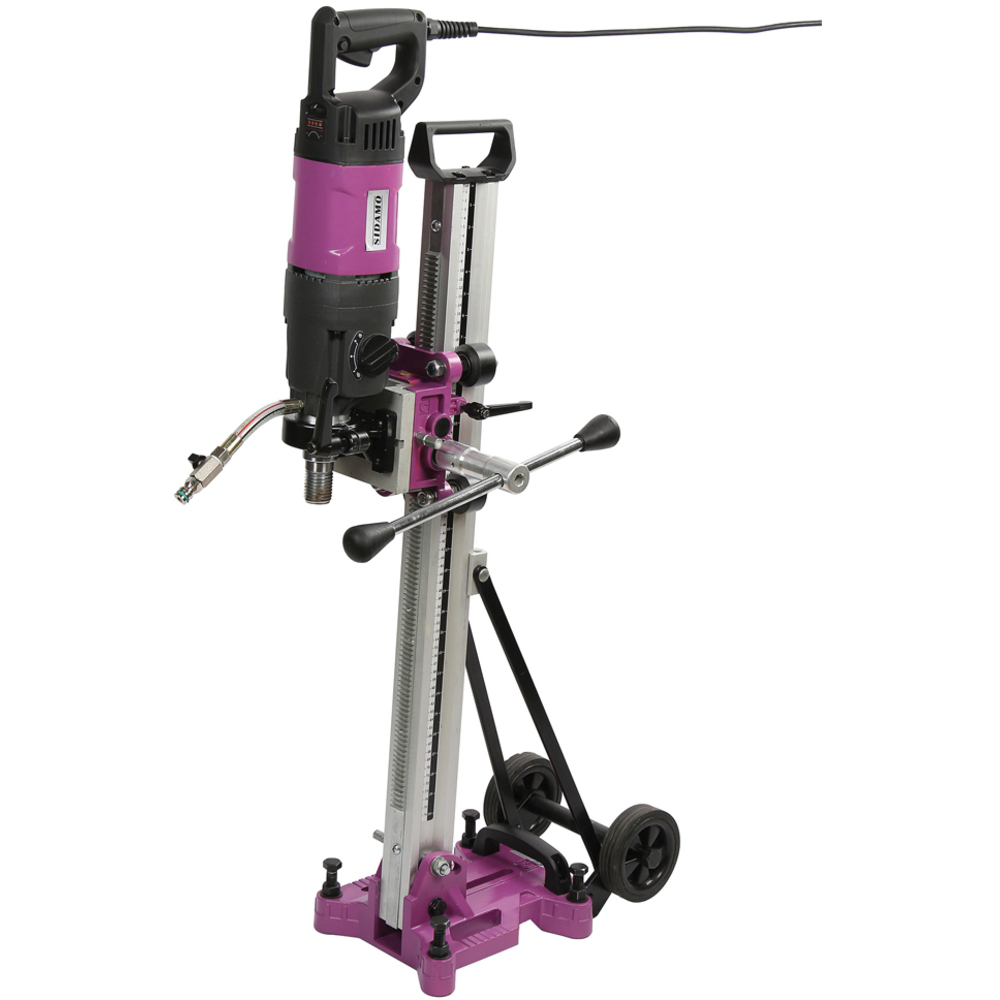

Carotteuse portative à usage manuel ou combinée sur bâti
Embrayage mécanique par friction de sécurité
Embrayage électronique de protection moteur
Démarrage progressif électronique

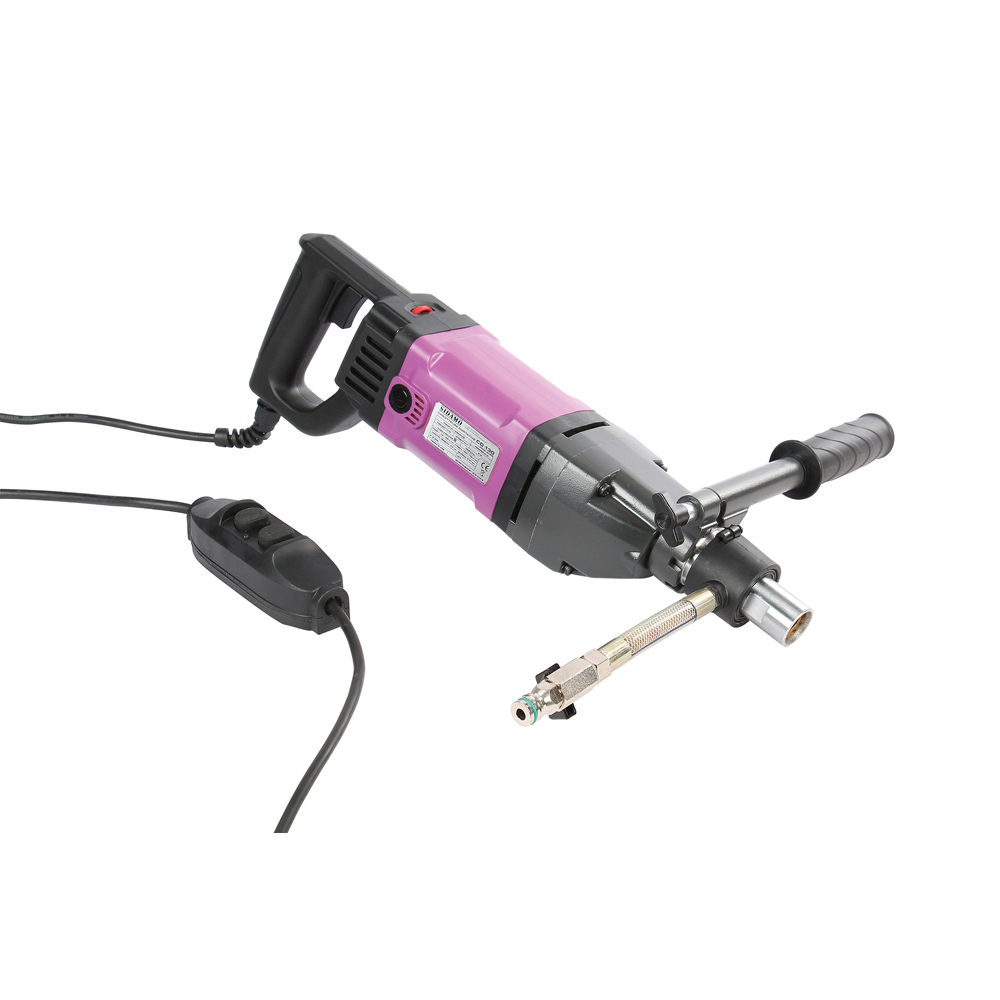

Câble d'alimentation néoprène équipé d'un disjoncteur différentiel 30 mA à bobine à manque de tension (DCDR)
Raccord 1"1/4 UNC - R 1/2
Livrée avec : Livré avec:
- poignée pour carottage manuel
- flexible d'arrosage avec robinet
- connecteur d'arrivée d'eau
- clé de service
La carotteuse portative CD130 SIDAMO est une machine compacte et puissante conçue pour le carottage à eau dans des matériaux tels que le béton (frais, dur, armé, fortement armé, abrasif avec silex et granulat), l’asphalte, la pierre, le granit, la fonte, le ciment et la brique. Elle est adaptée pour un usage d’appoint (2 heures par jour) en mode portatif manuel ou montée sur un bâti (non fourni).
Caractéristiques principales :
- Carottage à eau avec refroidissement par flexible d’arrosage équipé d’un robinet.
- Boîte de vitesse mécanique à 2 rapports avec variateur électronique de vitesse.
- Embrayage mécanique par friction de sécurité et embrayage électronique de protection moteur.
- Démarrage progressif électronique.
- Alimentation 230 V monophasé, puissance moteur 1,9 kW.
- Capacité nominale de carottage Ø 81 mm, capacité maximale Ø 101 mm.
- Vitesse en charge : 700 à 1200 tr/min en 1ère vitesse, 1050 à 1750 tr/min en 2ème vitesse.
- Poids : 5,5 kg.
- Dimensions : 330 x 100 x 430 mm.
- Livrée dans une mallette de transport avec accessoires : poignée latérale pour carottage manuel, flexible d’arrosage avec robinet, connecteur d’arrivée d’eau, clé de service, charbons moteur de rechange.
Fonctionnement et sécurité :
- Usage intérieur, dans un endroit sec, aéré, sans liquides inflammables ni gaz.
- Interdiction de carotter des matériaux nocifs pour la santé (ex : amiante) ou générant des poussières conductrices (ex : magnésium).
- Utilisation strictement réservée à des opérateurs formés, équipés de protections individuelles (lunettes, gants, chaussures de sécurité, protection auditive et respiratoire).
- Ne pas forcer la machine, appliquer une pression progressive lors du carottage.
- Toujours utiliser la machine avec un circuit d’eau propre pour refroidir la couronne diamantée.
- Ne pas utiliser la machine sous la pluie ou dans des environnements humides.
- La machine est équipée d’un câble en néoprène avec disjoncteur différentiel 30 mA (PRCD) pour la sécurité électrique.
- L’interrupteur doit commander l’arrêt et la marche correctement.
- Ne jamais modifier la machine ni utiliser d’accessoires non prévus.
Maintenance :
- Nettoyage quotidien, hebdomadaire et mensuel recommandé pour maintenir performance et sécurité.
- Remplacement des charbons moteur à partir de 6 mm d’usure ou en cas de détérioration.
- Contrôle régulier de l’état du câble, des protections et des pièces mobiles.
- Stockage dans un endroit sec, hors de portée des enfants, avec machine propre et démontée si arrêt prolongé.
Performances et niveaux sonores :
- Niveau de pression acoustique au poste de travail : 69,8 dB(A).
- Niveau de puissance acoustique : 80 dB(A).
- Protection auditive recommandée au-delà de 85 dB(A).
Conditionnement :
- Livrée dans une mallette plastique facilitant transport et stockage.
- Un petit sac anti-humidité peut être présent dans l’emballage.
Dimensions et poids :
- 330 mm de longueur, 100 mm de largeur, 430 mm de hauteur.
- Poids total : 5,5 kg.
Normes et conformité :
- Conforme aux normes électriques basse tension et sécurité.
- Disjoncteur différentiel intégré pour protection contre les défauts d’isolement.
Avantages :
- Machine compacte, puissante et sécurisée.
- Variateur électronique et embrayages de sécurité pour un usage fiable.
- Accessoires fournis pour une mise en œuvre rapide et aisée.
- Adaptée à une large gamme de matériaux à carotter.
Recommandations d’utilisation :
- Toujours vérifier le montage correct de la couronne diamantée.
- Utiliser uniquement des couronnes recommandées par SIDAMO.
- Ne pas carotter au-dessus de la tête.
- Maintenir une position stable et équilibrée pendant l’utilisation.
- Toujours contrôler la présence d’eau pour refroidir la couronne.
- Ne pas bloquer la couronne pendant le fonctionnement.
Cette synthèse est basée sur la notice d’instructions originale CD130 SIDAMO, couvrant description, usages, fonctionnement, caractéristiques techniques, sécurité, maintenance, conditionnement, performances et recommandations d’utilisation (pages 1 à 20).
Caractéristiques principales :
- Carottage à eau avec refroidissement par flexible d’arrosage équipé d’un robinet.
- Boîte de vitesse mécanique à 2 rapports avec variateur électronique de vitesse.
- Embrayage mécanique par friction de sécurité et embrayage électronique de protection moteur.
- Démarrage progressif électronique.
- Alimentation 230 V monophasé, puissance moteur 1,9 kW.
- Capacité nominale de carottage Ø 81 mm, capacité maximale Ø 101 mm.
- Vitesse en charge : 700 à 1200 tr/min en 1ère vitesse, 1050 à 1750 tr/min en 2ème vitesse.
- Poids : 5,5 kg.
- Dimensions : 330 x 100 x 430 mm.
- Livrée dans une mallette de transport avec accessoires : poignée latérale pour carottage manuel, flexible d’arrosage avec robinet, connecteur d’arrivée d’eau, clé de service, charbons moteur de rechange.
Fonctionnement et sécurité :
- Usage intérieur, dans un endroit sec, aéré, sans liquides inflammables ni gaz.
- Interdiction de carotter des matériaux nocifs pour la santé (ex : amiante) ou générant des poussières conductrices (ex : magnésium).
- Utilisation strictement réservée à des opérateurs formés, équipés de protections individuelles (lunettes, gants, chaussures de sécurité, protection auditive et respiratoire).
- Ne pas forcer la machine, appliquer une pression progressive lors du carottage.
- Toujours utiliser la machine avec un circuit d’eau propre pour refroidir la couronne diamantée.
- Ne pas utiliser la machine sous la pluie ou dans des environnements humides.
- La machine est équipée d’un câble en néoprène avec disjoncteur différentiel 30 mA (PRCD) pour la sécurité électrique.
- L’interrupteur doit commander l’arrêt et la marche correctement.
- Ne jamais modifier la machine ni utiliser d’accessoires non prévus.
Maintenance :
- Nettoyage quotidien, hebdomadaire et mensuel recommandé pour maintenir performance et sécurité.
- Remplacement des charbons moteur à partir de 6 mm d’usure ou en cas de détérioration.
- Contrôle régulier de l’état du câble, des protections et des pièces mobiles.
- Stockage dans un endroit sec, hors de portée des enfants, avec machine propre et démontée si arrêt prolongé.
Performances et niveaux sonores :
- Niveau de pression acoustique au poste de travail : 69,8 dB(A).
- Niveau de puissance acoustique : 80 dB(A).
- Protection auditive recommandée au-delà de 85 dB(A).
Conditionnement :
- Livrée dans une mallette plastique facilitant transport et stockage.
- Un petit sac anti-humidité peut être présent dans l’emballage.
Dimensions et poids :
- 330 mm de longueur, 100 mm de largeur, 430 mm de hauteur.
- Poids total : 5,5 kg.
Normes et conformité :
- Conforme aux normes électriques basse tension et sécurité.
- Disjoncteur différentiel intégré pour protection contre les défauts d’isolement.
Avantages :
- Machine compacte, puissante et sécurisée.
- Variateur électronique et embrayages de sécurité pour un usage fiable.
- Accessoires fournis pour une mise en œuvre rapide et aisée.
- Adaptée à une large gamme de matériaux à carotter.
Recommandations d’utilisation :
- Toujours vérifier le montage correct de la couronne diamantée.
- Utiliser uniquement des couronnes recommandées par SIDAMO.
- Ne pas carotter au-dessus de la tête.
- Maintenir une position stable et équilibrée pendant l’utilisation.
- Toujours contrôler la présence d’eau pour refroidir la couronne.
- Ne pas bloquer la couronne pendant le fonctionnement.
Cette synthèse est basée sur la notice d’instructions originale CD130 SIDAMO, couvrant description, usages, fonctionnement, caractéristiques techniques, sécurité, maintenance, conditionnement, performances et recommandations d’utilisation (pages 1 à 20).
Hauteur (cm)
9.00
Largeur (cm)
19.00
Longueur (cm)
47.00
Poids net (Kg)
4.68
Puissance (kW)
1.9
Alimentation (V)
230 V mono
Capacité à eau (mm)
Ø 81
Capacité à sec (mm)
Ø 101
Vitesse en charge (tr/min)
700 à 1750
Bâti
Non
La carotteuse portative CD 130 s'utilise en carottage à eau, soit en mode manuel portatif, soit montée sur un bâti (non fourni). Avant toute utilisation, il faut s'assurer que la couronne diamantée est correctement montée et adaptée au matériau à carotter. Le carottage se réalise en maintenant la machine avec les deux mains, dans une position stable et équilibrée, en appliquant une pression progressive et constante sur le matériau, sans forcer.
L'eau claire ou exempte de particules est introduite via un flexible d'arrosage avec robinet pour refroidir la couronne diamantée pendant l'opération. Il est important de vérifier fréquemment la présence d'eau afin d'éviter la surchauffe de la couronne. La machine doit être utilisée dans un environnement intérieur, sec, aéré, et bien éclairé, sans exposition à la pluie ni à l'humidité. L'usage extérieur est possible uniquement si les conditions climatiques le permettent.
Tout travail au-dessus de la tête est interdit. En cas de blocage de la couronne, il faut immédiatement arrêter la machine, déconnecter l'alimentation, dégager le matériau et vérifier l'état de la couronne avant de reprendre. En cas de coupure électrique ou de baisse de tension, le moteur ne redémarre qu'après réarmement du disjoncteur différentiel.
Le carottage doit débuter en laissant la couronne prendre sa vitesse avant d'appliquer la pression. Il est recommandé de ne pas bloquer ou freiner la couronne pendant son fonctionnement. Après arrêt, attendre l'arrêt complet de la rotation de la couronne avant toute manipulation. En cas de dysfonctionnement, il convient de suivre les procédures d'arrêt et de vérification indiquées.
Enfin, la machine est destinée à un usage d'appoint (environ 2 heures par jour) et doit être utilisée par des opérateurs formés, équipés d'équipements de protection individuelle adaptés (lunettes, gants, chaussures de sécurité, protection auditive et respiratoire).
L'eau claire ou exempte de particules est introduite via un flexible d'arrosage avec robinet pour refroidir la couronne diamantée pendant l'opération. Il est important de vérifier fréquemment la présence d'eau afin d'éviter la surchauffe de la couronne. La machine doit être utilisée dans un environnement intérieur, sec, aéré, et bien éclairé, sans exposition à la pluie ni à l'humidité. L'usage extérieur est possible uniquement si les conditions climatiques le permettent.
Tout travail au-dessus de la tête est interdit. En cas de blocage de la couronne, il faut immédiatement arrêter la machine, déconnecter l'alimentation, dégager le matériau et vérifier l'état de la couronne avant de reprendre. En cas de coupure électrique ou de baisse de tension, le moteur ne redémarre qu'après réarmement du disjoncteur différentiel.
Le carottage doit débuter en laissant la couronne prendre sa vitesse avant d'appliquer la pression. Il est recommandé de ne pas bloquer ou freiner la couronne pendant son fonctionnement. Après arrêt, attendre l'arrêt complet de la rotation de la couronne avant toute manipulation. En cas de dysfonctionnement, il convient de suivre les procédures d'arrêt et de vérification indiquées.
Enfin, la machine est destinée à un usage d'appoint (environ 2 heures par jour) et doit être utilisée par des opérateurs formés, équipés d'équipements de protection individuelle adaptés (lunettes, gants, chaussures de sécurité, protection auditive et respiratoire).
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quelles sont les conditions d’utilisation spécifiques de la carotteuse portative CD130 ?
Cette carotteuse est conçue pour un usage d’appoint (2h/jour) en carottage à eau manuel ou sur bâti (non fourni). Elle est adaptée à des matériaux tels que béton (frais, dur, armé, fortement armé, abrasif), asphalte, pierre, granit, fonte, ciment et brique. L’usage est interdit sur matériaux nocifs (amiante) ou générant des poussières conductrices (magnésium). La machine doit être utilisée en intérieur, dans un endroit sec, aéré, sans pluie ni humidité.
Quels sont les dispositifs de sécurité intégrés à la machine ?
La carotteuse est équipée d’un embrayage mécanique par friction de sécurité, d’un embrayage électronique de protection moteur, d’un démarrage progressif électronique, et d’un câble en néoprène avec disjoncteur différentiel 30 mA (PRCD). L’interrupteur commande correctement la marche et l’arrêt. Toute modification ou utilisation d’accessoires non prévus est interdite.
Comment assurer un carottage sûr et efficace avec cette carotteuse ?
Maintenez une position stable et équilibrée, utilisez les deux mains pour tenir la machine, et appliquez une pression progressive sans forcer. Ne commencez pas le carottage en butée contre le matériau. Assurez-vous que la couronne diamantée est en bon état, bien montée, et refroidie en permanence par un circuit d’eau propre. Il est interdit de carotter au-dessus de la tête.
Quels équipements de protection individuelle sont obligatoires lors de l’utilisation ?
L’opérateur doit porter des lunettes, des gants, des chaussures de sécurité, une protection auditive et une protection respiratoire adaptée selon le travail. Pendant le nettoyage ou le changement d’outil, lunettes, gants et chaussures de sécurité sont également obligatoires. Les vêtements doivent être ajustés, sans éléments pouvant s’accrocher aux parties mobiles.
Quelles sont les recommandations pour l’entretien et la maintenance ?
Un nettoyage régulier (quotidien, hebdomadaire, mensuel) est nécessaire pour maintenir les performances et la sécurité. Contrôlez l’usure des charbons moteur et remplacez-les dès qu’ils atteignent 6 mm ou sont détériorés. Vérifiez l’état du câble d’alimentation, des protections et des pièces mobiles. Ne pas utiliser la machine si des défauts sont constatés.
Quels sont les risques liés à une mauvaise utilisation de la carotteuse ?
Une mauvaise utilisation peut entraîner des risques d’entrainement, de blocage, de rebond, ou de choc électrique. Il est interdit de forcer la machine ou d’utiliser des couronnes endommagées. L’utilisation en extérieur sous pluie ou dans des environnements humides est interdite. Le non-respect des consignes peut causer des blessures graves ou endommager la machine.
