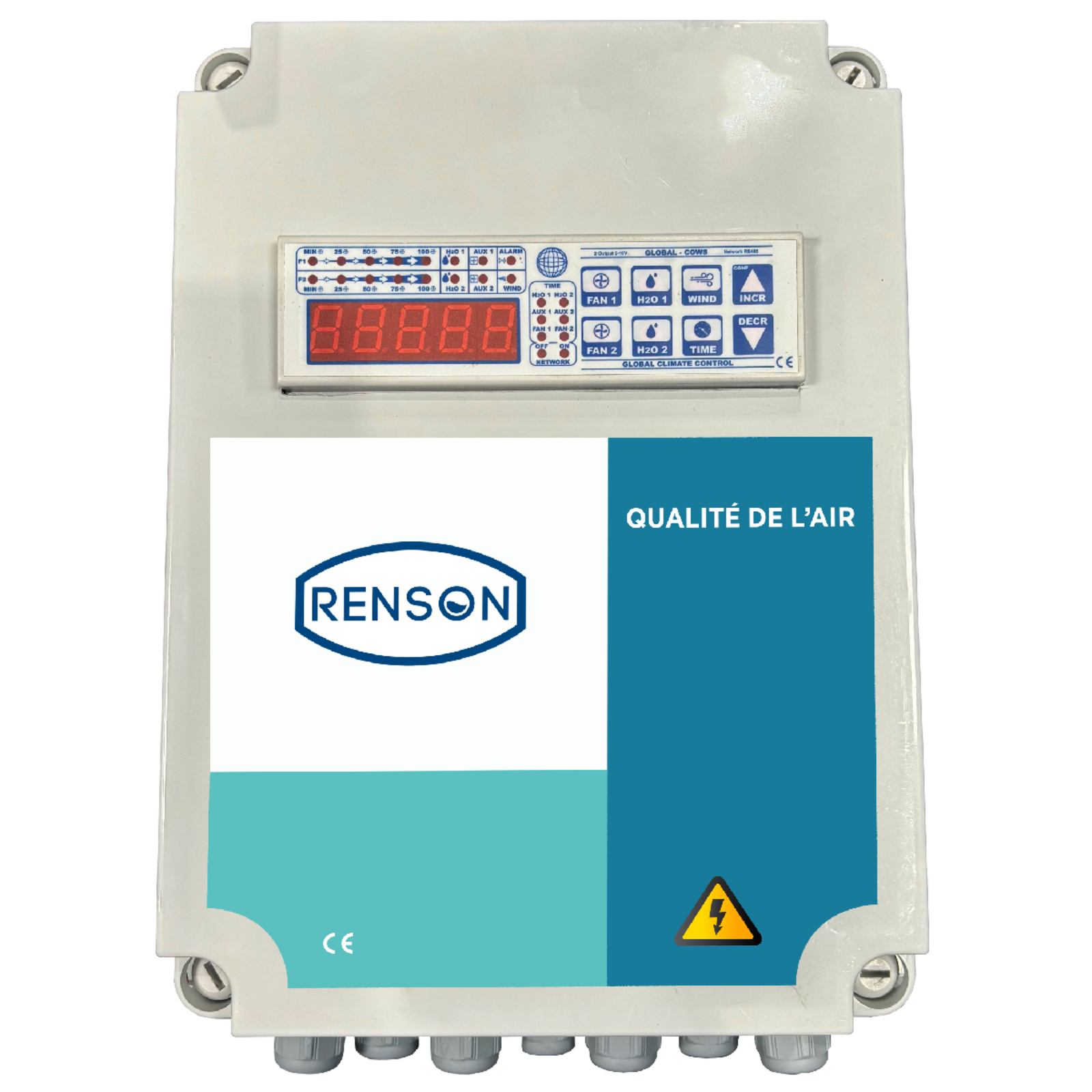

Le boîtier de commande 0-10V RENSON (référence 818637) est un automate de gestion conçu pour automatiser le déclenchement, l’arrêt et la vitesse de fonctionnement des ventilateurs en fonction de seuils de température et de THI définis selon vos besoins.
Il permet la gestion simultanée de jusqu’à 2 lignes indépendantes, chacune pouvant piloter jusqu’à 20 ventilateurs.
L’appareil est également compatible avec un système de brumisation, offrant la possibilité de coupler ventilation et rafraîchissement par brume.
Le boîtier est facile à utiliser grâce à un paramétrage simple nécessitant uniquement trois valeurs : température de déclenchement (vitesse minimale), température maximale (vitesse maximale) et THI.
L’affichage digital à 5 chiffres facilite la visualisation des réglages et des données en temps réel.
Sur le plan technique, le boîtier comprend deux sondes de température, deux sondes d’hygrométrie, un afficheur digital, et deux lignes de commande en 0-10V.
Il intègre également une sonde anémométrique optionnelle qui mesure la vitesse de l’air et agit comme dispositif de sécurité en arrêtant la ventilation en cas de vents forts.
Le boîtier est protégé par un indice IP44 et doit être installé dans un local technique sec.
Fonctions principales :
- Automatisation du déclenchement, arrêt et modulation de la vitesse des ventilateurs selon seuils de température et THI.
- Gestion de deux lignes indépendantes, chacune contrôlant jusqu’à 20 ventilateurs.
- Couplage possible avec un système de brumisation, avec réglages dédiés pour la température et le THI de démarrage et d’arrêt de la brumisation.
- Affichage digital clair des paramètres et des états de fonctionnement.
- Sonde anémométrique intégrée optionnelle avec seuils paramétrables pour arrêter ou limiter la ventilation et la brumisation en cas de vent fort.
- Alarmes température et THI intégrées.
- Fonction de désactivation temporaire de la ventilation (par exemple pendant la traite).
Réglages et paramétrages :
- Température et THI de départ et de fin pour chaque ligne de ventilation et pour la ventilation auxiliaire.
- Vitesse minimale de départ des ventilateurs.
- Paramètres spécifiques pour la gestion de la brumisation, incluant plages horaires, temps de pause variables proportionnels à la température/THI, et hystérésis.
- Programmation de 5 plages horaires quotidiennes pour activer ou désactiver les fonctions ventilateurs et brumisation selon les besoins (ex. phase de traite ou désactivation nocturne).
- Configuration fine des rampes d’accélération, vitesses maximales et minimales, latitudes de déclenchement, et temps d’avance pour arrêt/démarrage entre ventilation et brumisation.
- Possibilité de dupliquer les réglages d’une ligne de ventilation ou de brumisation à l’autre pour simplifier la configuration.
Matériel et composition :
- Boîtier IP44 robuste.
- Automate avec affichage digital 5 chiffres.
- 2 sondes de température et 2 sondes d’hygrométrie.
- 2 lignes de commande 0-10V.
- Sonde anémométrique optionnelle pour sécurité vent.
Conditions d’utilisation :
- Installation dans un local technique au sec.
Avantages produit :
- Grande capacité de gestion (jusqu’à 40 ventilateurs en deux lignes).
- Paramétrage simple avec seulement trois valeurs principales.
- Couplage avec système de brumisation pour un confort accru.
- Sécurité renforcée grâce à la sonde vent et aux alarmes.
- Interface utilisateur intuitive avec affichage digital et boutons dédiés.
Le boîtier permet aussi de mesurer la consommation d’eau journalière par ligne de ventilation, sous réserve d’installation d’un compteur d’eau optionnel (débitmètre à contact REED conseillé).
Enfin, il offre des fonctions avancées de consultation et réinitialisation des données enregistrées (température et THI maximale et minimale), ainsi que des corrections de sondes et réglages d’alarme pour une utilisation précise et adaptée.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Le boîtier automatise le déclenchement, l’arrêt et la modulation de la vitesse des ventilateurs en fonction de seuils de température et de THI définis par l’utilisateur. Il peut gérer simultanément jusqu’à 2 lignes indépendantes, chacune pilotant jusqu’à 20 ventilateurs, et permet également de coupler la ventilation avec un système de brumisation, avec des réglages dédiés pour la gestion de la température et du THI.
Le paramétrage principal se fait via trois valeurs : la température de déclenchement (vitesse minimale), la température maximale (vitesse maximale) et le THI. Chaque ligne de ventilation et de brumisation dispose de réglages spécifiques de départ et de fin pour ces paramètres, ainsi que d’une vitesse minimale de départ des ventilateurs.
Une sonde anémométrique optionnelle peut être connectée au boîtier pour mesurer la vitesse de l’air. Le boîtier peut alors arrêter ou limiter la ventilation et la brumisation lorsque la vitesse du vent dépasse un seuil paramétrable, assurant ainsi la sécurité de l’installation.
Oui, il est possible de programmer jusqu’à 5 plages horaires quotidiennes pour activer ou désactiver les ventilateurs et la brumisation, par exemple pour gérer des phases spécifiques comme la traite ou une désactivation nocturne.
Le boîtier peut mesurer la consommation d’eau journalière par ligne de ventilation, à condition d’installer un compteur d’eau optionnel (débitmètre à contact REED conseillé). Cette donnée est affichée sur l’écran digital du boîtier.
Le boîtier doit être installé dans un local technique sec et bénéficie d’un indice de protection IP44, garantissant une protection contre les projections d’eau et la poussière dans ce type d’environnement.
