Caméra thermique - TROTEC - IC 200
Référence : S033IC200
Découvrez Caméra thermique - TROTEC - IC 200 disponible à l'achat
Les points clés
- Mesures précises grâce à un capteur microbolomètre 256 x 192
- Robuste avec indice de protection IP54 et construction antichoc

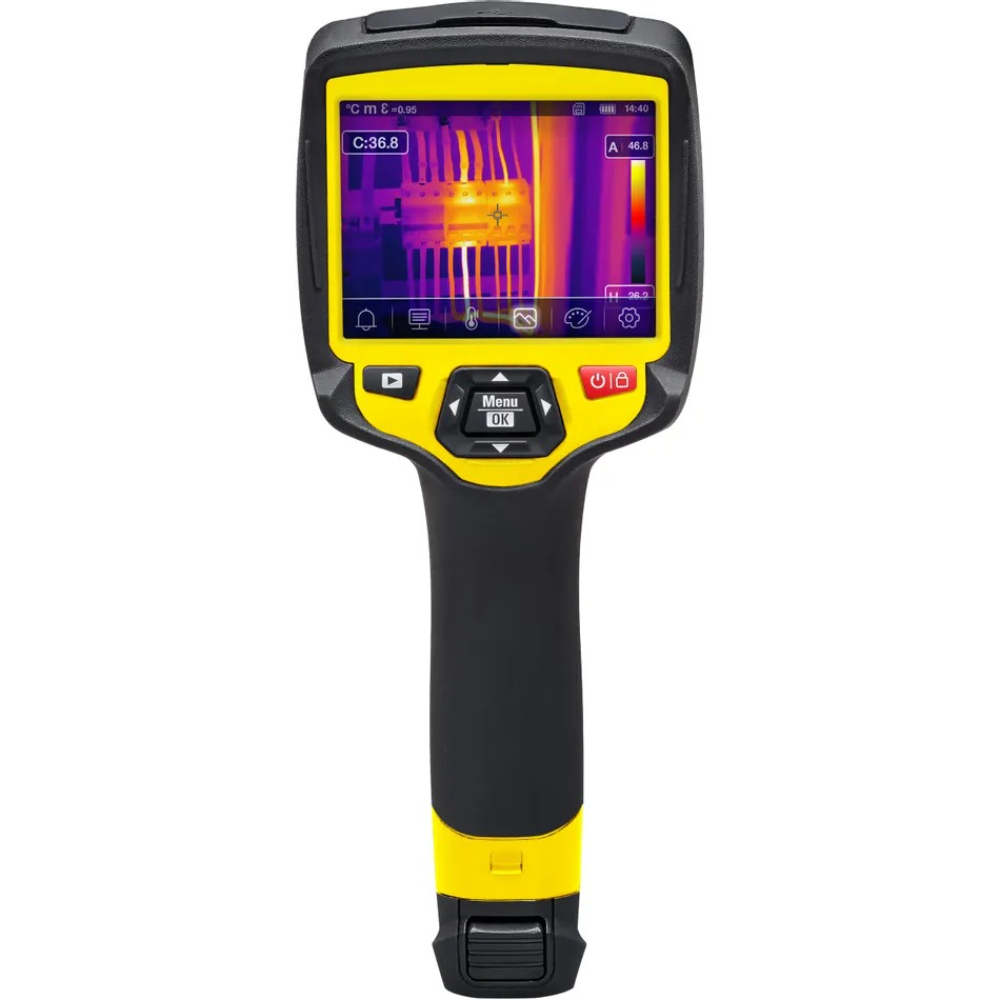

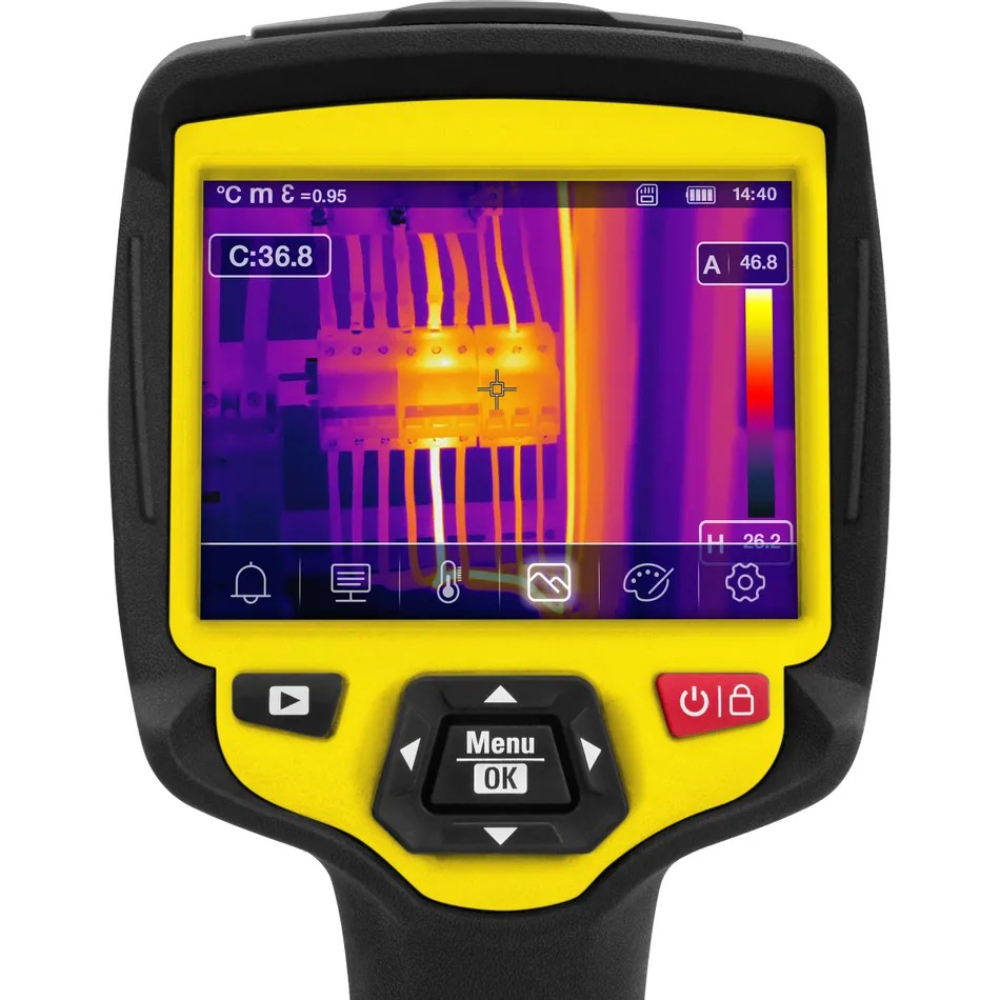

- Écran tactile 3,5 pouces pour une utilisation intuitive
- Fonction DuoVision Plus pour fusion image infrarouge et visible
1 089,80 € TTC 908,17 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
2 documents
Voir plus de documents

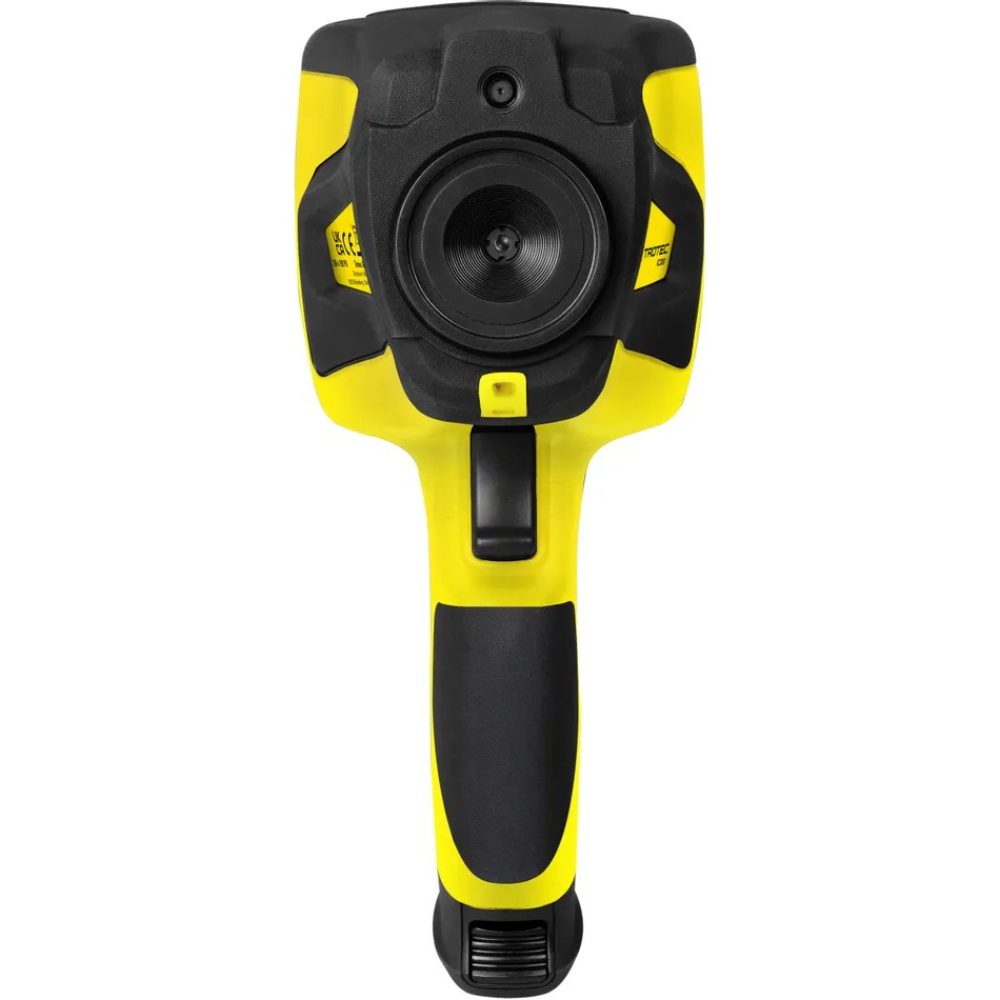

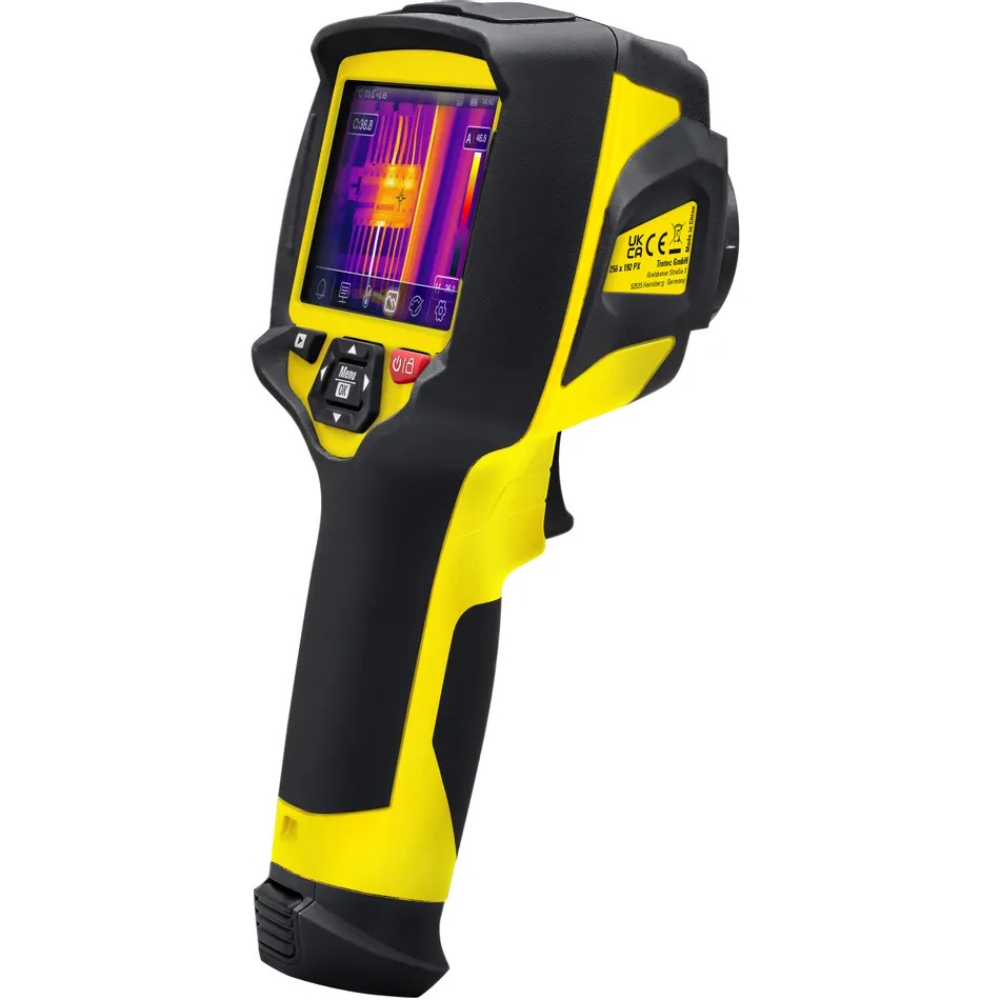

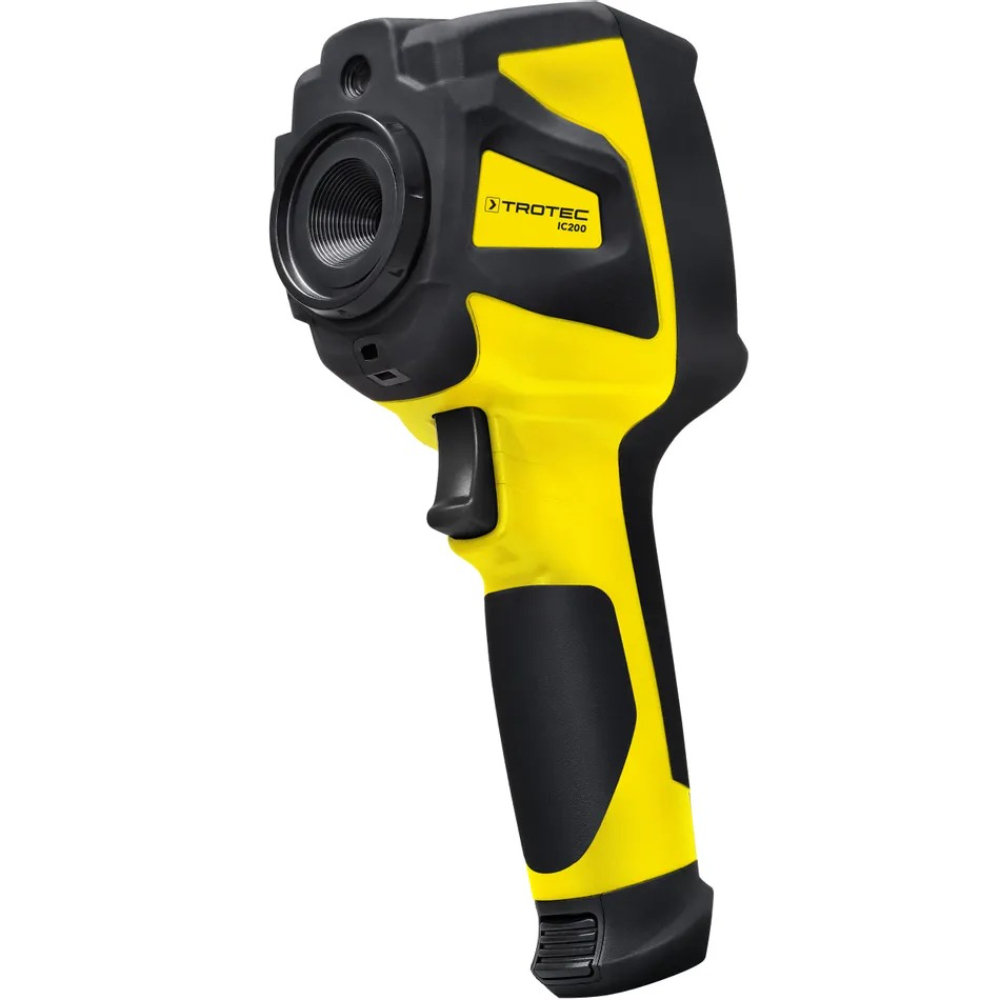

La caméra thermique IC200 de TROTEC est un appareil compact et performant, conçu pour fournir des mesures précises de température sur l’ensemble de l’image. Dotée d’un capteur microbolomètre non refroidi de 256 x 192 points, elle capture 49 152 points de mesure indépendants à une fréquence de 25 Hz, garantissant une restitution fluide et sans flou même pour des objets en mouvement. L’IC200 se situe à mi-chemin entre les caméras low-cost et les modèles haut de gamme, offrant des fonctionnalités professionnelles à un prix accessible.
Grâce à sa sensibilité thermique de 0,1 °C et une résolution géométrique de 3,75 mrad, cette caméra thermique permet des analyses détaillées jusqu’à une plage de température de +550 °C. Elle propose jusqu’à quatre points de mesure mobiles, dont trois configurables individuellement, et des limites de température personnalisables, visibles grâce à un codage couleur ou un signal d’alarme. La courte distance minimale de mise au point de 50 cm permet l’inspection précise d’objets proches, tandis que la fonction intégrée de détection des points chauds/froids simplifie l’identification des zones critiques.

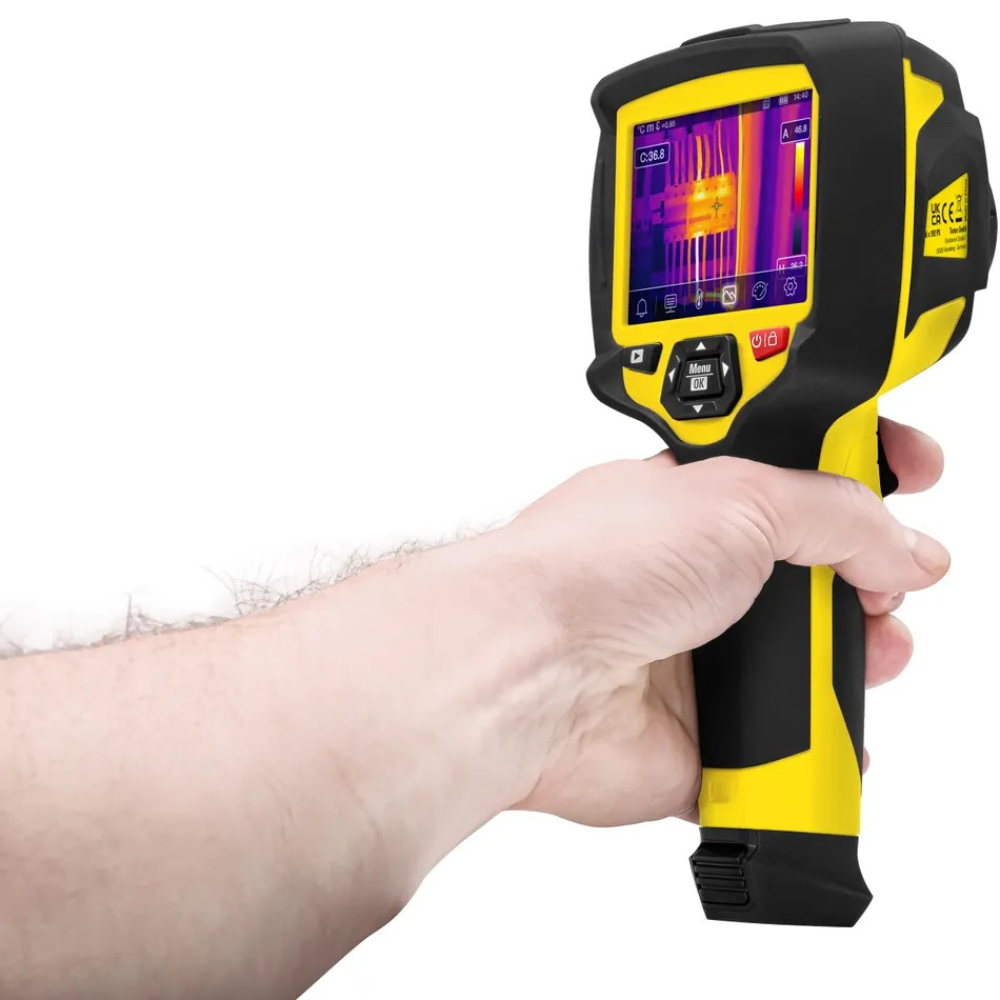

Avec un poids de seulement 500 g et une construction bi-composants antichoc avec indice IP54, l’IC200 est robuste et adaptée aux environnements difficiles. Son écran tactile de 3,5 pouces et ses touches de commande offrent une ergonomie intuitive. La technologie DuoVision Plus permet de fusionner en temps réel l’image infrarouge avec l’image visible pour une représentation thermique précise et détaillée. Les images peuvent être enregistrées en JPEG ou vidéo MPEG-4 non radiométrique, et les vidéos radiométriques peuvent être analysées en temps réel via USB avec le logiciel IR-Report NG.
La caméra IC200 est idéale pour la détection de défauts dans les bâtiments, la maintenance préventive d’installations mécaniques ou électriques, le contrôle photovoltaïque ou les inspections industrielles, combinant performance, portabilité et facilité d’usage.
La caméra thermique IC200 de TROTEC est un appareil compact et performant destiné à fournir des mesures précises de température sur l’ensemble de l’image. Elle est équipée d’un capteur microbolomètre non refroidi de 256 x 192 points, permettant de capturer 49 152 points de mesure indépendants à une fréquence de 25 Hz, garantissant une restitution fluide même pour des objets en mouvement. Cette caméra se positionne entre les modèles low-cost et haut de gamme, offrant des fonctionnalités professionnelles à un prix accessible.
Fonctionnement et usages :
- Elle convertit le rayonnement infrarouge invisible à l’œil humain en une image visible, affichée en temps réel sur un écran tactile LCD de 3,5 pouces.
- Permet la sélection de différents nuanciers pour la représentation thermique et la superposition de l’image infrarouge avec l’image visible via la technologie DuoVision Plus pour une meilleure précision et contraste.
- Dispose d’un zoom numérique continu jusqu’à 16x et d’une mise au point fixe à 50 cm, idéale pour l’inspection précise d’objets proches.
- Offre jusqu’à quatre points de mesure mobiles (trois configurables), avec détection automatique des points chauds et froids, ainsi que des limites de température personnalisables avec signal d’alarme visuel et sonore.
- Les images peuvent être enregistrées en format JPEG radiométrique, JPEG visuel ou vidéo MPEG-4 non radiométrique. Les vidéos radiométriques peuvent être analysées en temps réel via USB avec le logiciel IR-Report NG fourni.
Caractéristiques techniques principales :
- Type de détecteur : microbolomètre non refroidi FPA.
- Résolution : 256 x 192 pixels.
- Plage spectrale : 8 – 14 µm.
- Champ de vision : 56° x 42°.
- Sensibilité thermique : < 0,1 °C à 30 °C.
- Plage de mesure : de -20 °C à +550 °C.
- Fréquence de rafraîchissement : 25 Hz.
- Mémoire interne : 3,4 Go, extensible par carte micro-SD jusqu’à 16 Go.
- Formats de fichiers : JPEG/HIR radiométrique, JPEG visuel, MPEG-4 vidéo non radiométrique.
- Alimentation : batterie lithium-ion rechargeable 2600 mAh, autonomie environ 4 heures.
- Indice de protection : IP54, résiste à une chute jusqu’à 2 mètres.
- Dimensions : 96 x 77 x 224 mm.
- Poids : 500 g.
Matériaux et compatibilités :
- Niveau d’émissivité réglable de 0,01 à 1,0 pour s’adapter à différents matériaux et surfaces (métaux, organiques, isolants, etc.). Le manuel fournit un tableau exhaustif des niveaux d’émissivité de nombreux matériaux pour garantir des mesures précises.
Utilisations recommandées :

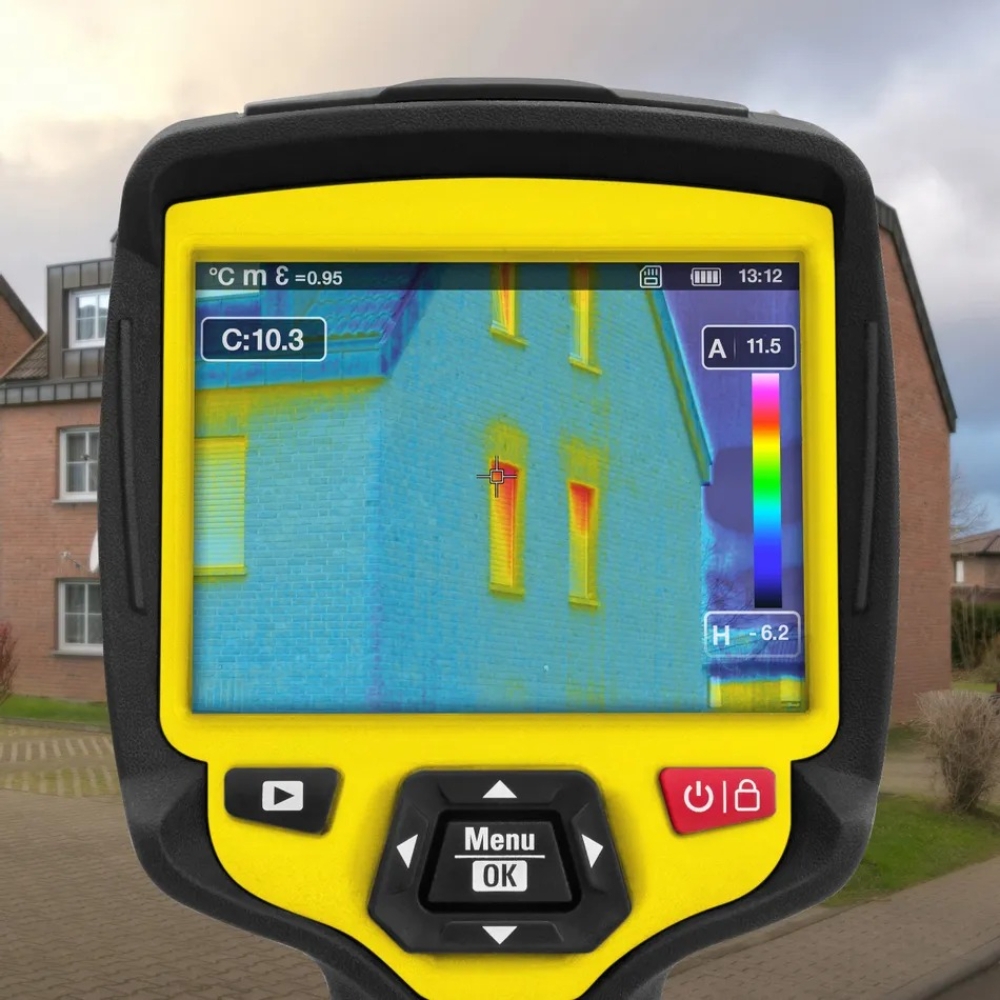

- Détection de défauts dans les bâtiments.

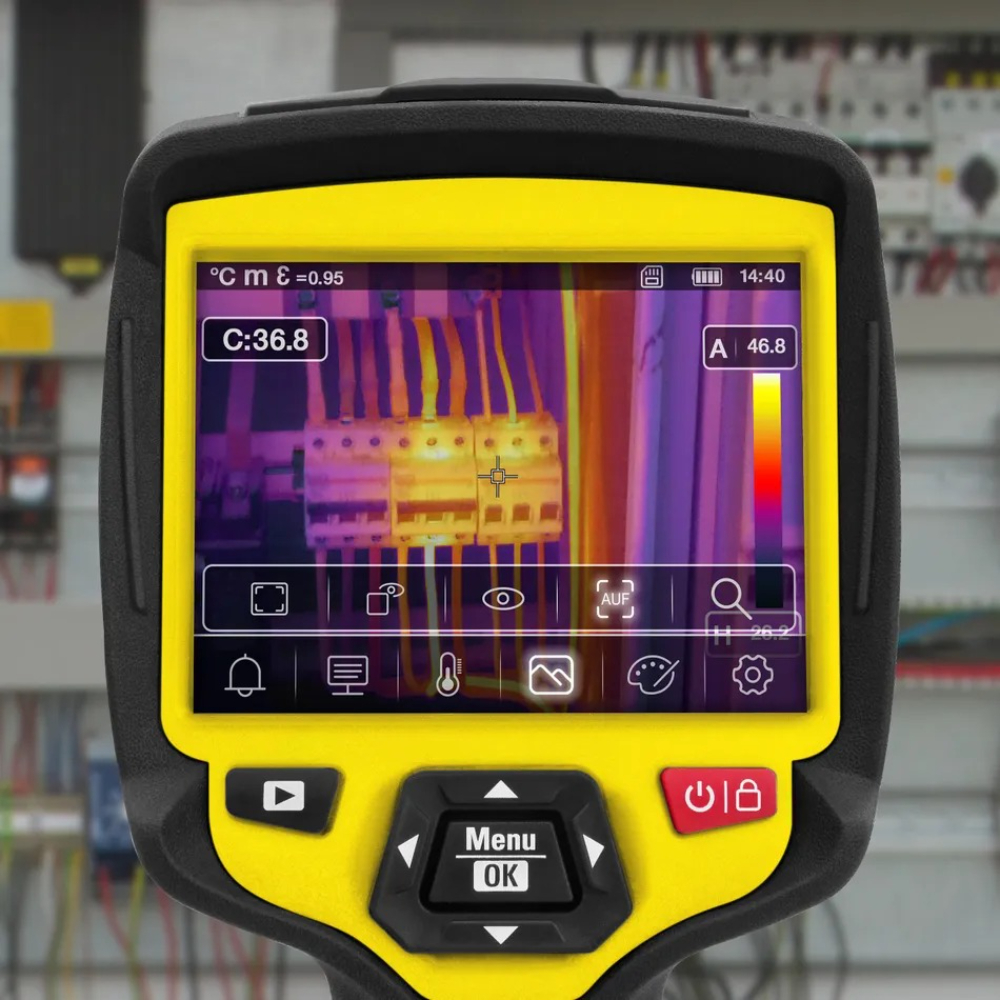

- Maintenance préventive d’installations mécaniques et électriques.

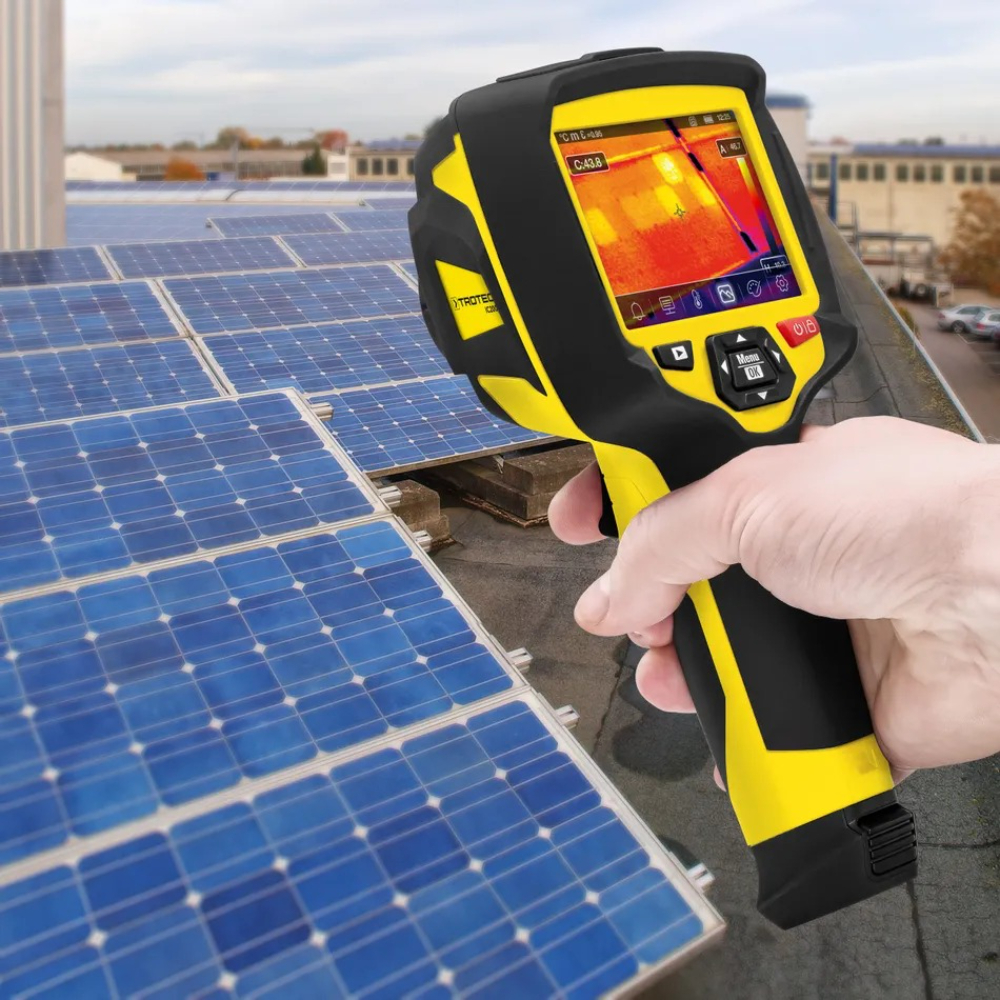

- Contrôle photovoltaïque.
- Inspections industrielles diverses.
Conditions d’utilisation et recommandations :
- Utilisation uniquement en environnements secs, avec une humidité relative comprise entre 10 % et 90 % sans condensation.
- Température de fonctionnement : de -15 °C à +50 °C.
- Ne pas exposer à des atmosphères explosives ou agressives.
- Protection contre les sources d’énergie intense (soleil, laser).
- Ne pas immerger dans l’eau ni laisser pénétrer des liquides.
- Transport et stockage recommandés dans la mallette fournie, dans un endroit sec, à l’abri du gel, de la poussière et de la chaleur excessive.
- Batteries lithium-ion à manipuler avec précaution, éviter surchauffe, contact avec eau ou feu, utiliser uniquement chargeurs intelligents.
Avantages produit :
- Combinaison de performance professionnelle et prix accessible.
- Ergonomie intuitive avec écran tactile et commandes physiques.
- Portabilité grâce à sa légèreté et robustesse (construction bi-composants antichoc).
- Fonctionnalités avancées d’analyse et d’alarme intégrées.
- Logiciel PC fourni pour analyse approfondie et visualisation radiométrique.
Conditionnement :

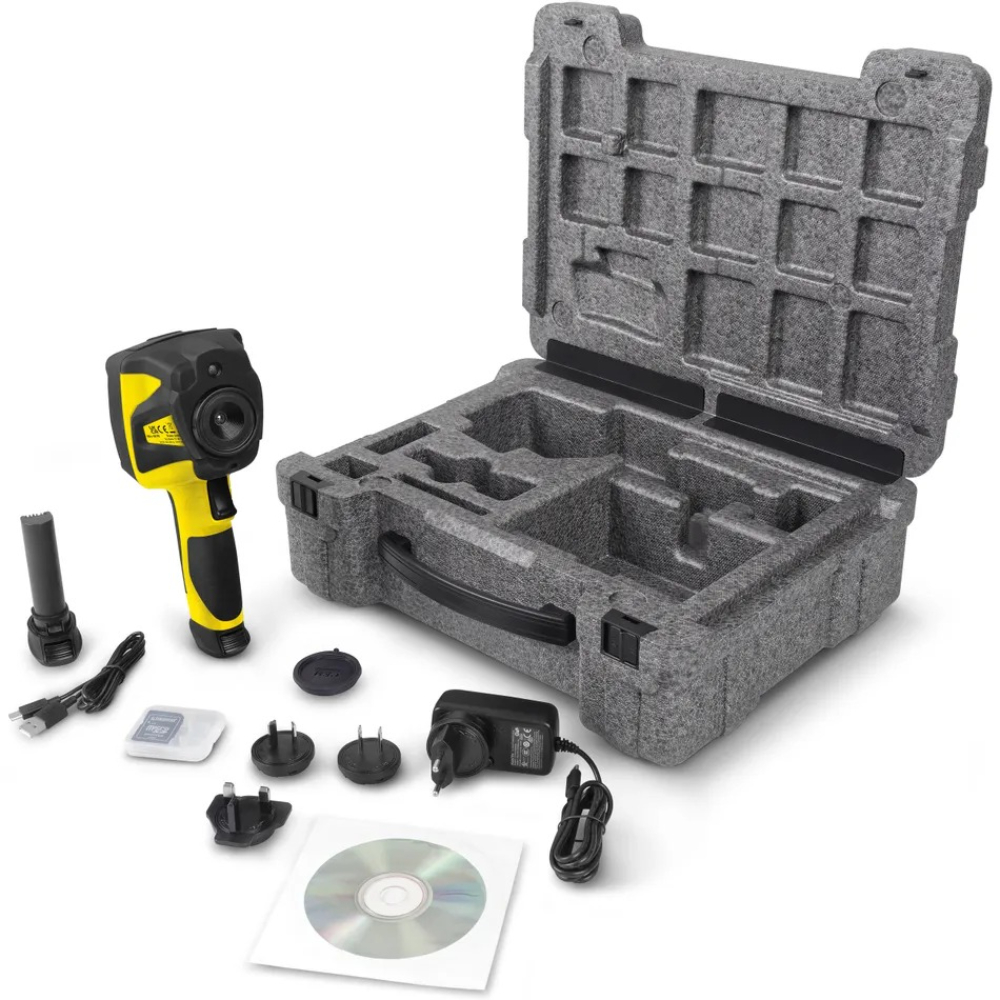

- La caméra est livrée avec un bloc secteur USB, un chargeur de batterie (pour IC300), un câble USB, une dragonne, une carte micro-SD, un logiciel à télécharger, une mallette de transport et une notice succincte.
En résumé, la caméra thermique IC200 de TROTEC est un outil polyvalent, robuste et précis, parfaitement adapté aux professionnels nécessitant une solution fiable pour la thermographie dans divers secteurs industriels et de maintenance, alliant facilité d’usage, performances techniques solides et flexibilité d’analyse.
Fonctionnement et usages :
- Elle convertit le rayonnement infrarouge invisible à l’œil humain en une image visible, affichée en temps réel sur un écran tactile LCD de 3,5 pouces.
- Permet la sélection de différents nuanciers pour la représentation thermique et la superposition de l’image infrarouge avec l’image visible via la technologie DuoVision Plus pour une meilleure précision et contraste.
- Dispose d’un zoom numérique continu jusqu’à 16x et d’une mise au point fixe à 50 cm, idéale pour l’inspection précise d’objets proches.
- Offre jusqu’à quatre points de mesure mobiles (trois configurables), avec détection automatique des points chauds et froids, ainsi que des limites de température personnalisables avec signal d’alarme visuel et sonore.
- Les images peuvent être enregistrées en format JPEG radiométrique, JPEG visuel ou vidéo MPEG-4 non radiométrique. Les vidéos radiométriques peuvent être analysées en temps réel via USB avec le logiciel IR-Report NG fourni.
Caractéristiques techniques principales :
- Type de détecteur : microbolomètre non refroidi FPA.
- Résolution : 256 x 192 pixels.
- Plage spectrale : 8 – 14 µm.
- Champ de vision : 56° x 42°.
- Sensibilité thermique : < 0,1 °C à 30 °C.
- Plage de mesure : de -20 °C à +550 °C.
- Fréquence de rafraîchissement : 25 Hz.
- Mémoire interne : 3,4 Go, extensible par carte micro-SD jusqu’à 16 Go.
- Formats de fichiers : JPEG/HIR radiométrique, JPEG visuel, MPEG-4 vidéo non radiométrique.
- Alimentation : batterie lithium-ion rechargeable 2600 mAh, autonomie environ 4 heures.
- Indice de protection : IP54, résiste à une chute jusqu’à 2 mètres.
- Dimensions : 96 x 77 x 224 mm.
- Poids : 500 g.
Matériaux et compatibilités :
- Niveau d’émissivité réglable de 0,01 à 1,0 pour s’adapter à différents matériaux et surfaces (métaux, organiques, isolants, etc.). Le manuel fournit un tableau exhaustif des niveaux d’émissivité de nombreux matériaux pour garantir des mesures précises.
Utilisations recommandées :
- Détection de défauts dans les bâtiments.
- Maintenance préventive d’installations mécaniques et électriques.
- Contrôle photovoltaïque.
- Inspections industrielles diverses.
Conditions d’utilisation et recommandations :
- Utilisation uniquement en environnements secs, avec une humidité relative comprise entre 10 % et 90 % sans condensation.
- Température de fonctionnement : de -15 °C à +50 °C.
- Ne pas exposer à des atmosphères explosives ou agressives.
- Protection contre les sources d’énergie intense (soleil, laser).
- Ne pas immerger dans l’eau ni laisser pénétrer des liquides.
- Transport et stockage recommandés dans la mallette fournie, dans un endroit sec, à l’abri du gel, de la poussière et de la chaleur excessive.
- Batteries lithium-ion à manipuler avec précaution, éviter surchauffe, contact avec eau ou feu, utiliser uniquement chargeurs intelligents.
Avantages produit :
- Combinaison de performance professionnelle et prix accessible.
- Ergonomie intuitive avec écran tactile et commandes physiques.
- Portabilité grâce à sa légèreté et robustesse (construction bi-composants antichoc).
- Fonctionnalités avancées d’analyse et d’alarme intégrées.
- Logiciel PC fourni pour analyse approfondie et visualisation radiométrique.
Conditionnement :
- La caméra est livrée avec un bloc secteur USB, un chargeur de batterie (pour IC300), un câble USB, une dragonne, une carte micro-SD, un logiciel à télécharger, une mallette de transport et une notice succincte.
En résumé, la caméra thermique IC200 de TROTEC est un outil polyvalent, robuste et précis, parfaitement adapté aux professionnels nécessitant une solution fiable pour la thermographie dans divers secteurs industriels et de maintenance, alliant facilité d’usage, performances techniques solides et flexibilité d’analyse.
- Type de détecteur : Focal Plane Array (FPA), microbolomètre non refroidi
- Résolution du détecteur : 256 x 192
- Plage spectrale : 8 – 14 µm
- Champ de vision (FOV) : 56° x 42°
- Objectif appareil photo intégré : 65°
- Sensibilité thermique : <0,1 °C
- Distance minimale de mise au point : 0,5 m
- Zoom numérique : 1 – 16x
- Taux de rafraîchissement de l’image : 25 Hz
- Affichage : écran tactile 3,5 pouces
- Indice de protection : IP54
- Choc : 25G IEC 60068-2-29
- Stockage interne : 3,4 Go / MicroSD jusqu’à 8 Go
- Formats fichier : JPEG/HIR radiométrique / JPEG visuel / MPEG-4 vidéo non radiométrique
- Points de mesure mobiles : 4 (3 configurables individuellement)
- Limites de température personnalisables / détection points chauds/froids
- Alimentation : 1 pile / USB pour transfert de données
- Température de fonctionnement : -10 à 50 °C
- Humidité relative de fonctionnement : 10 – 90 %
- Température de stockage : -40 à 70 °C
- Logiciel d’analyse : IR-Report NG inclus (téléchargement)
- Fonction DuoVision Plus : fusion image infrarouge et image réelle
La caméra thermique IC200 s’utilise en convertissant le rayonnement infrarouge invisible à l’œil humain en une image visible affichée en temps réel sur un écran LCD tactile de 3,5 pouces. L’utilisateur peut sélectionner différents nuanciers pour la représentation thermique et superposer l’image infrarouge avec l’image visible afin d’obtenir un rendu plus contrasté.
Pour utiliser l’appareil, il faut insérer une carte micro-SD pour étendre la mémoire interne si nécessaire, et placer ou remplacer la batterie lithium-ion en s’assurant que l’appareil est éteint et sec. La mise en marche s’effectue en ouvrant le capuchon de protection de la lentille IR puis en appuyant sur la touche Marche/arrêt pendant environ 3 secondes. L’appareil réalise alors un calibrage automatique.
L’IC200 permet une mise au point fixe à 50 cm, avec un zoom numérique continu jusqu’à 16x pour observer les détails, et la possibilité de figer (« gel ») l’image pour l’enregistrer. Les photos infrarouges peuvent être prises et enregistrées, avec la possibilité d’ajouter un texte ou de modifier les réglages avant sauvegarde. Il est également possible d’enregistrer des vidéos infrarouges avec son.
L’échelle de température affichée peut être réglée manuellement, automatiquement ou sous forme d’histogramme pour adapter la représentation des températures sur l’image. En mode lecture, les photos et vidéos enregistrées peuvent être visualisées, modifiées, effacées ou transférées via USB-C vers un PC.
La caméra propose plusieurs fonctions de mesure : un point central, jusqu’à trois points mobiles, des zones de mesure, des lignes d’analyse et l’affichage des températures maximale et minimale dans ces zones. Ces mesures sont visibles directement à l’écran et peuvent être déplacées ou supprimées.
Les réglages du logiciel embarqué permettent de personnaliser les alarmes en cas de dépassement de seuils de température, de paramétrer la compensation infrarouge, la distance, le niveau d’émissivité, la température ambiante, la température réfléchie et l’humidité relative. L’utilisateur peut aussi ajuster la luminosité de l’écran, activer ou désactiver le WiFi, régler la date et l’heure, choisir la langue des menus, et configurer le mode d’arrêt automatique.
En cas de besoin, la mémoire peut être formatée et les paramètres réinitialisés aux valeurs d’usine via le menu dédié.
L’appareil est destiné à être utilisé dans des environnements secs, à des températures comprises entre -15 °C et +50 °C, avec une humidité relative entre 10 % et 90 % sans condensation. Il ne doit pas être exposé à des atmosphères explosives, agressives, ni à des sources d’énergie intense telles que le soleil ou les lasers. Le transport et le stockage doivent se faire dans la mallette fournie, à l’abri du gel, de la poussière et de la chaleur excessive.
Les images et vidéos enregistrées peuvent être transférées vers un PC via USB-C pour une analyse détaillée avec le logiciel IR-Report NG fourni.
Ainsi, l’utilisation de la caméra thermique IC200 consiste principalement à la mise en marche, à la configuration des paramètres de mesure et d’affichage, à la prise de vues ou vidéos thermiques, à l’analyse et au transfert des données, dans des conditions d’environnement adaptées.
Pour utiliser l’appareil, il faut insérer une carte micro-SD pour étendre la mémoire interne si nécessaire, et placer ou remplacer la batterie lithium-ion en s’assurant que l’appareil est éteint et sec. La mise en marche s’effectue en ouvrant le capuchon de protection de la lentille IR puis en appuyant sur la touche Marche/arrêt pendant environ 3 secondes. L’appareil réalise alors un calibrage automatique.
L’IC200 permet une mise au point fixe à 50 cm, avec un zoom numérique continu jusqu’à 16x pour observer les détails, et la possibilité de figer (« gel ») l’image pour l’enregistrer. Les photos infrarouges peuvent être prises et enregistrées, avec la possibilité d’ajouter un texte ou de modifier les réglages avant sauvegarde. Il est également possible d’enregistrer des vidéos infrarouges avec son.
L’échelle de température affichée peut être réglée manuellement, automatiquement ou sous forme d’histogramme pour adapter la représentation des températures sur l’image. En mode lecture, les photos et vidéos enregistrées peuvent être visualisées, modifiées, effacées ou transférées via USB-C vers un PC.
La caméra propose plusieurs fonctions de mesure : un point central, jusqu’à trois points mobiles, des zones de mesure, des lignes d’analyse et l’affichage des températures maximale et minimale dans ces zones. Ces mesures sont visibles directement à l’écran et peuvent être déplacées ou supprimées.
Les réglages du logiciel embarqué permettent de personnaliser les alarmes en cas de dépassement de seuils de température, de paramétrer la compensation infrarouge, la distance, le niveau d’émissivité, la température ambiante, la température réfléchie et l’humidité relative. L’utilisateur peut aussi ajuster la luminosité de l’écran, activer ou désactiver le WiFi, régler la date et l’heure, choisir la langue des menus, et configurer le mode d’arrêt automatique.
En cas de besoin, la mémoire peut être formatée et les paramètres réinitialisés aux valeurs d’usine via le menu dédié.
L’appareil est destiné à être utilisé dans des environnements secs, à des températures comprises entre -15 °C et +50 °C, avec une humidité relative entre 10 % et 90 % sans condensation. Il ne doit pas être exposé à des atmosphères explosives, agressives, ni à des sources d’énergie intense telles que le soleil ou les lasers. Le transport et le stockage doivent se faire dans la mallette fournie, à l’abri du gel, de la poussière et de la chaleur excessive.
Les images et vidéos enregistrées peuvent être transférées vers un PC via USB-C pour une analyse détaillée avec le logiciel IR-Report NG fourni.
Ainsi, l’utilisation de la caméra thermique IC200 consiste principalement à la mise en marche, à la configuration des paramètres de mesure et d’affichage, à la prise de vues ou vidéos thermiques, à l’analyse et au transfert des données, dans des conditions d’environnement adaptées.
DANTHERMGROUP - SOVELOR
23 RUE EUGENE HENAFFCS 80010
69264 - VENISSIEUX CEDEX
France
info@sovelor.fr
Questions produits
Quels sont les critères essentiels à vérifier pour choisir une caméra thermique comme la TROTEC IC200 ?
La caméra IC200 se distingue par un capteur microbolomètre non refroidi de 256 x 192 pixels, offrant une résolution thermique précise avec une sensibilité inférieure à 0,1 °C. Il est important de vérifier la plage de température couverte (-20 °C à +550 °C), la fréquence de rafraîchissement (25 Hz), ainsi que la robustesse (indice de protection IP54, résistance aux chocs jusqu’à 2 m). L’ergonomie (écran tactile 3,5 pouces) et les fonctionnalités d’analyse intégrées, comme la détection automatique des points chauds/froids et les alarmes personnalisables, sont aussi des critères clés.
Comment la caméra IC200 garantit-elle la précision des mesures thermiques ?
La précision repose sur plusieurs éléments : un capteur microbolomètre haute résolution, un niveau d’émissivité réglable de 0,01 à 1,0 pour s’adapter aux différents matériaux, la possibilité d’ajuster la température ambiante, réfléchie et l’humidité relative. La mise au point fixe à 50 cm et le zoom numérique jusqu’à 16x permettent d’observer les détails. Le logiciel IR-Report NG fourni facilite l’analyse radiométrique approfondie des images et vidéos.
Quelles sont les conditions d’utilisation recommandées pour la caméra thermique IC200 ?
L’appareil doit être utilisé dans des environnements secs, avec une humidité relative comprise entre 10 % et 90 % sans condensation, et une température ambiante entre -15 °C et +50 °C. Il ne doit pas être exposé à des atmosphères explosives, agressives, ni à des sources d’énergie intense comme le soleil ou les lasers. Le transport et le stockage doivent se faire dans la mallette fournie, à l’abri du gel, de la poussière et de la chaleur excessive.
Quelles fonctionnalités facilitent l’analyse thermique sur le terrain avec la caméra IC200 ?
La caméra offre la fonction DuoVision Plus qui fusionne en temps réel l’image infrarouge avec l’image visible pour une meilleure identification des zones critiques. Elle dispose jusqu’à quatre points de mesure mobiles (trois configurables), des limites de température personnalisables avec alarme visuelle et sonore, et une fonction de détection automatique des points chauds et froids. L’écran tactile intuitif et les commandes physiques assurent une prise en main rapide et ergonomique.
Quels types de fichiers et formats d’enregistrement sont disponibles sur la caméra IC200 ?
Les images peuvent être enregistrées en JPEG radiométrique ou JPEG visuel, tandis que les vidéos sont au format MPEG-4 non radiométrique. Les vidéos radiométriques peuvent être analysées en temps réel via USB avec le logiciel IR-Report NG. La mémoire interne de 3,4 Go est extensible par carte micro-SD jusqu’à 16 Go, permettant un stockage important d’images et vidéos.
Comment la caméra IC200 prend-elle en compte les différents matériaux lors de la mesure thermique ?
Le réglage du niveau d’émissivité, ajustable de 0,01 à 1,0, permet d’adapter la caméra aux caractéristiques spécifiques des matériaux, qu’ils soient métalliques, organiques ou isolants. Un tableau exhaustif des niveaux d’émissivité pour de nombreux matériaux est fourni dans le manuel, garantissant ainsi une mesure précise en tenant compte des variations liées à la nature et à la surface des objets mesurés.
