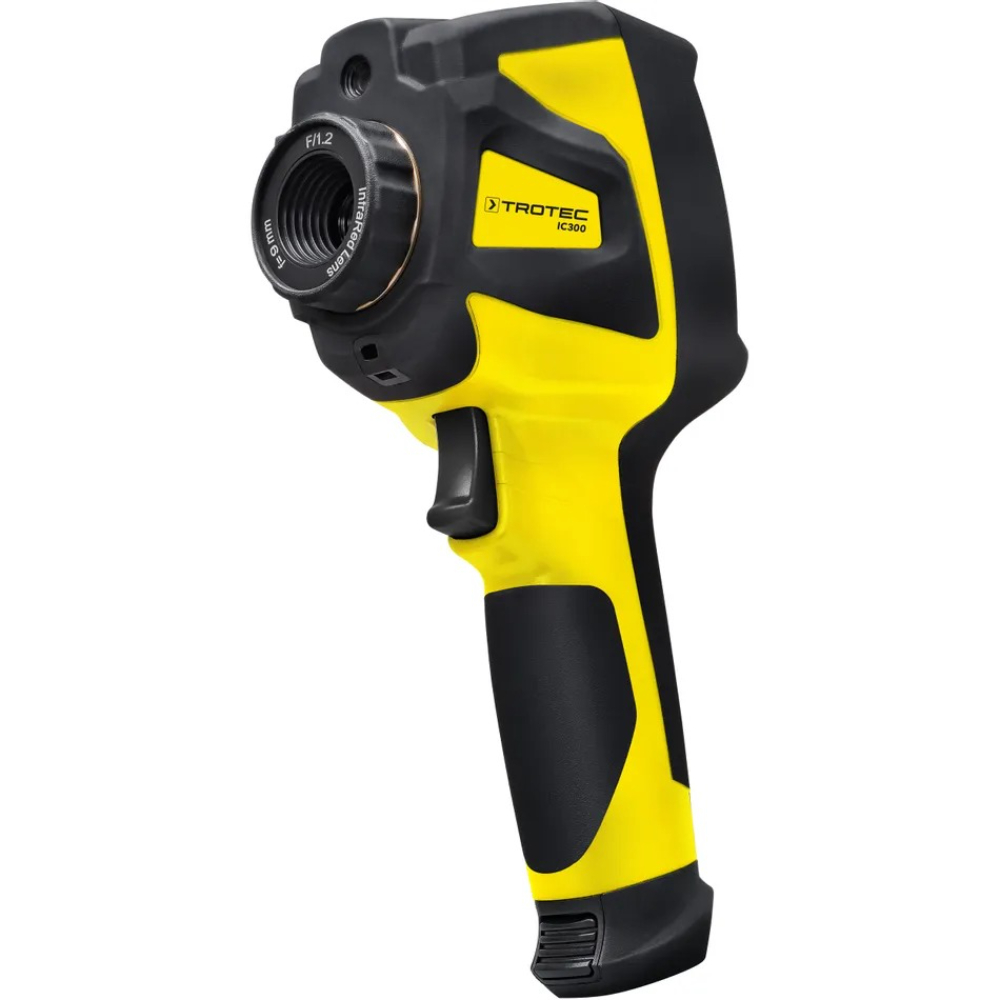

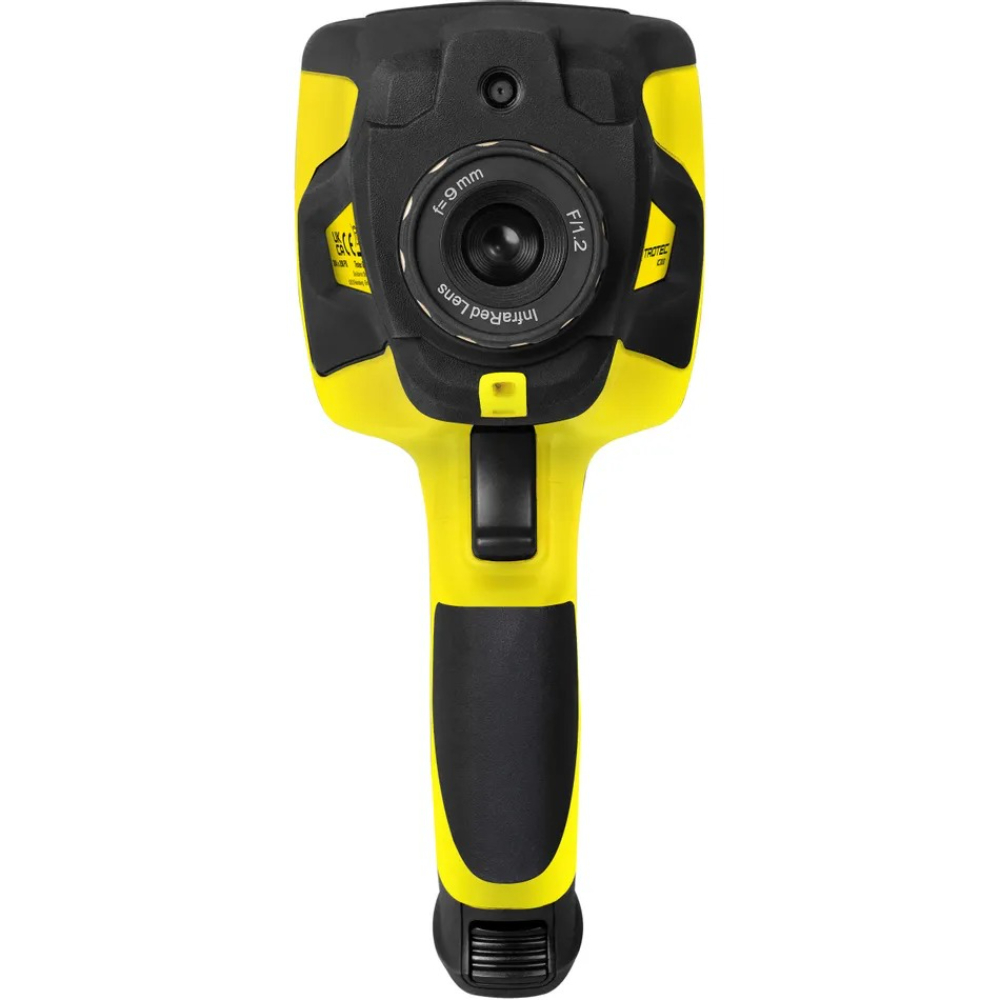

Caméra thermique - TROTEC - IC300

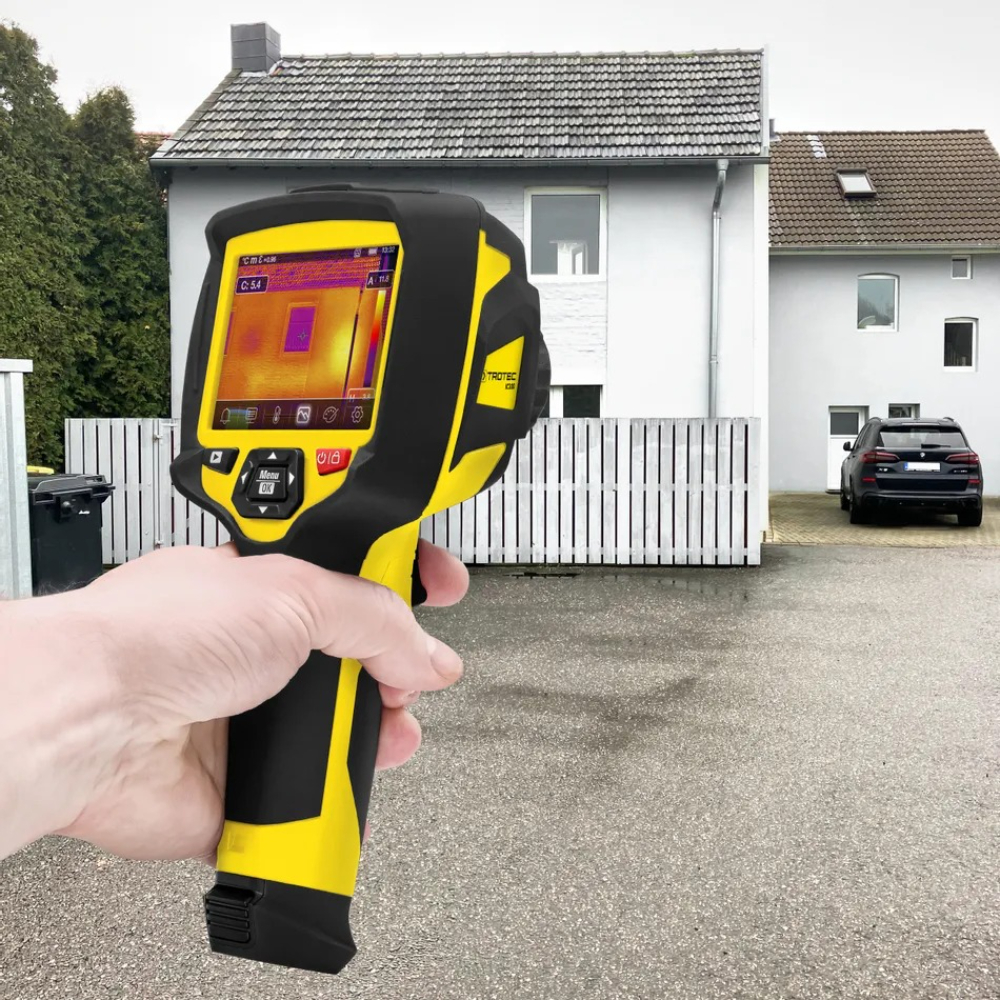

TROTEC IC 300 est une caméra thermique professionnelle conçue pour offrir une précision exceptionnelle dans la détection et l’analyse des variations de température, même dans des environnements exigeants. Compacte, robuste et intuitive, elle associe une technologie de capteur avancée à une interface utilisateur moderne pour répondre aux besoins des professionnels du bâtiment, de la maintenance industrielle, de l’électrotechnique et de la thermographie.

Équipée d’un capteur microbolomètre non refroidi de 384 x 288 pixels (soit 110 592 points de mesure indépendants), la caméra mesure les températures en temps réel à une fréquence de 50 Hz, garantissant une fluidité et une précision optimales, même sur des objets en mouvement. Cette fréquence élevée évite le flou thermique et assure une restitution claire des thermogrammes sur son écran tactile de 3,5 pouces. Grâce à une sensibilité thermique de 0,05 °C et une résolution géométrique de 1,89 mrad, la TROTEC IC 300 détecte les plus petites différences de température, avec une plage de mesure allant jusqu’à +650 °C.

Sa fonction DuoVision permet de superposer en direct les images infrarouges et réelles, offrant une visualisation détaillée et intuitive pour une interprétation rapide des anomalies. Avec son zoom numérique continu de 1 à 16x, elle permet d’inspecter des zones éloignées ou difficiles d’accès. Grâce à sa conception robuste avec indice de protection IP54, elle résiste aux chocs, aux vibrations et aux conditions difficiles, tout en restant légère (environ 500 g).

L’interface « Touch & Play » rend la configuration des paramètres instantanée via l’écran tactile, sans navigation complexe. La caméra peut enregistrer des images thermiques fixes ou des vidéos MPEG-4 directement sur carte SD, mais également transférer et analyser en temps réel des vidéos radiométriques via USB et le logiciel IR-Report NG.

• Capteur microbolomètre non refroidi : 384 x 288 pixels (110 592 points de mesure)
• Plage spectrale : 8 – 14 µm
• Plage de température de mesure : -20 °C à +650 °C
• Conditions d’exploitation : -10 °C à +50 °C
• Humidité relative admissible : 10 – 90 %
• Sensibilité thermique : 0,05 °C
• Résolution géométrique : 1,89 mrad
• Fréquence d’image : 50 Hz (mesure en temps réel)
• Zoom numérique : 1 – 16x
• Écran tactile LCD : 3,5 pouces
• Fonction DuoVision et DuoVision Plus (fusion IR / image réelle)
• Modes d’enregistrement : image fixe et vidéo MPEG-4 non radiométrique / vidéo radiométrique via USB
• Distance minimale de mise au point : 0,5 m
• Indice de protection : IP54
• Résistance aux chocs : 25 G / Résistance aux vibrations : 2 G
• Alimentation : batterie rechargeable / secteur
• Transfert de données : USB
• Logiciel IR-Report NG inclus
• Température / alarme isotherme configurable
• Nombre de points de mesure mobiles : 4 (dont 3 configurables)
• Enregistrement sur carte SD
• Commande via touches physiques + écran tactile

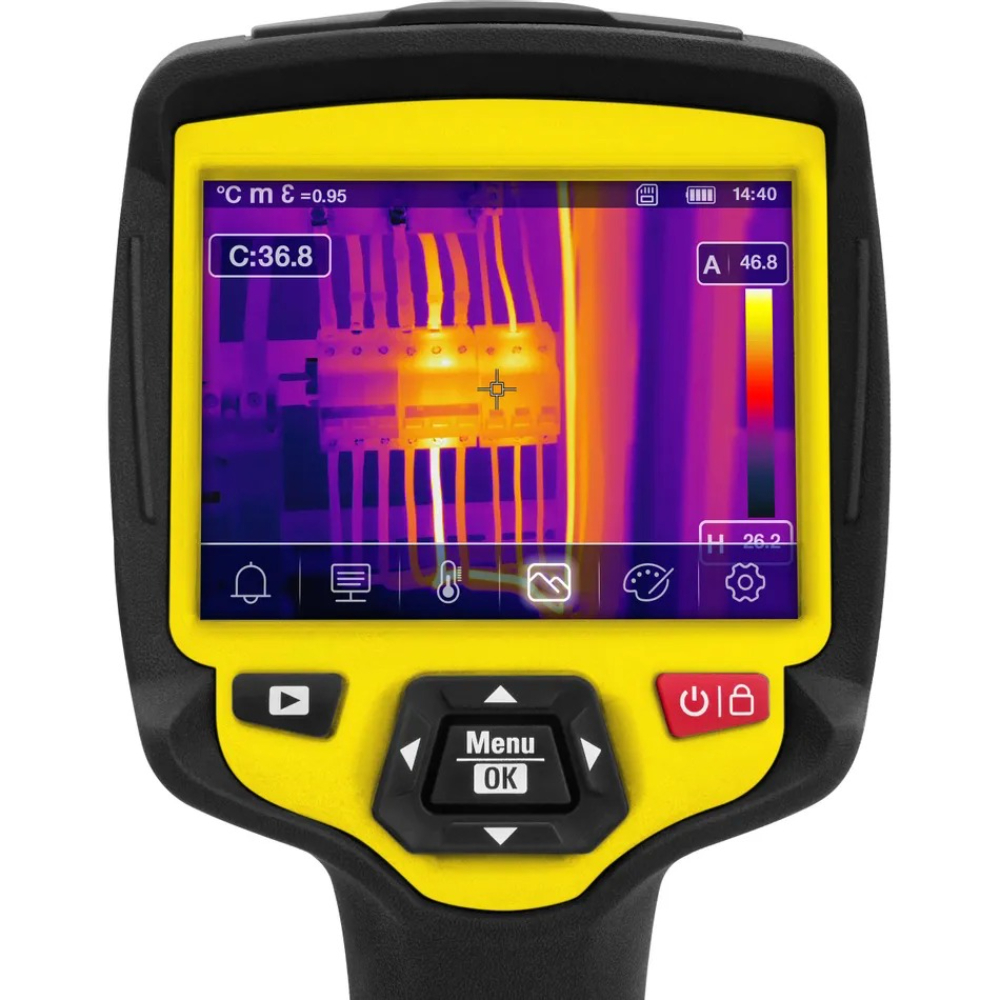

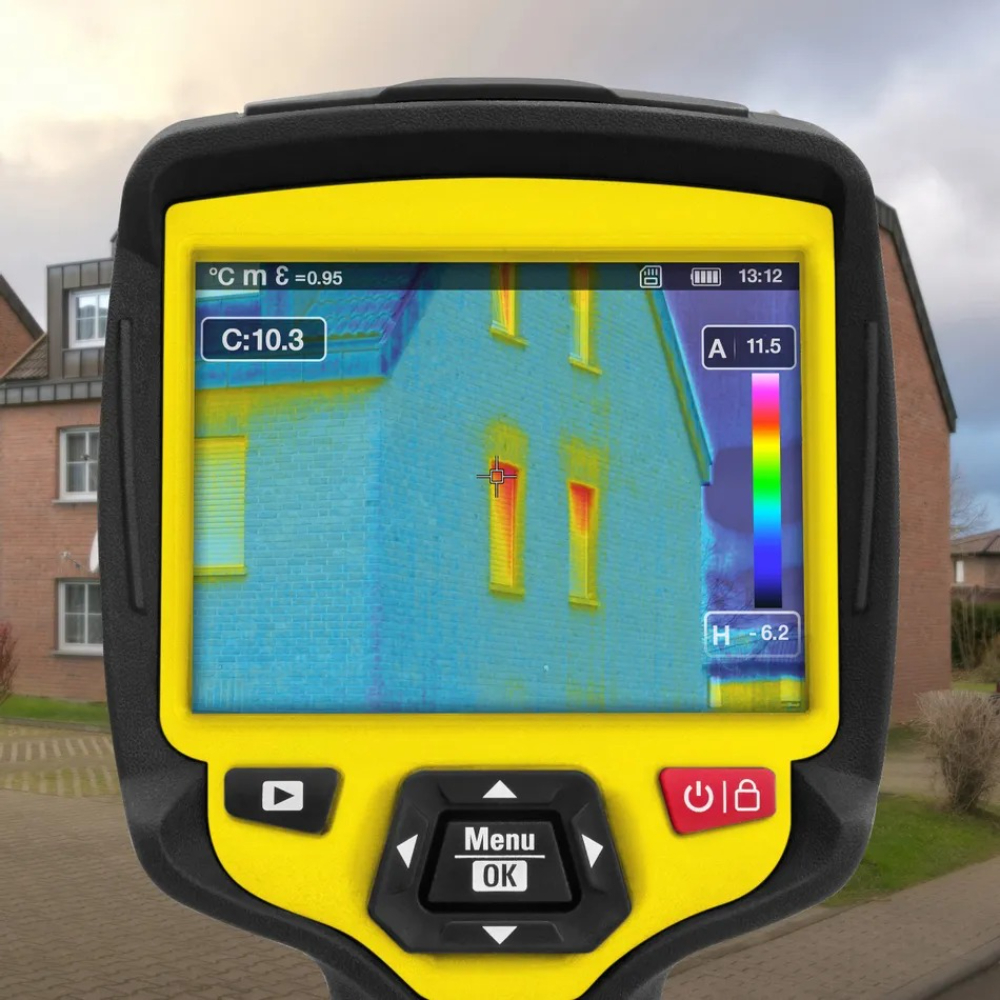

La caméra thermique s’utilise en allumant l’appareil, puis en orientant la lentille vers la zone à analyser. L’image thermique et la température s’affichent en temps réel sur l’écran tactile. Il est possible d’ajuster la mise au point manuellement (modèle IC300) pour obtenir une image nette, ce qui permet un calibrage automatique des températures affichées.

L’utilisateur peut figer l’image en appuyant sur la gâchette, ce qui ouvre un menu d’enregistrement permettant de sauvegarder des photos ou vidéos infrarouges. Les images peuvent être modifiées, annotées avec du texte, puis enregistrées. Pour filmer, il suffit de maintenir la gâchette enfoncée environ deux secondes, puis d’appuyer à nouveau pour arrêter l’enregistrement.

L’échelle de température affichée peut être réglée manuellement, automatiquement ou en mode histogramme pour un meilleur contraste. L’utilisateur peut naviguer dans les images enregistrées via le mode Lecture, où il est possible de visualiser, modifier, effacer ou lire les vidéos.

La caméra permet d’ajouter des points de mesure, des surfaces ou des lignes pour analyser les températures spécifiques, avec affichage des valeurs maximales et minimales.

Les données enregistrées peuvent être transférées vers un ordinateur via USB, soit en mode mémoire de données, soit en mode transfert en temps réel vers un logiciel PC dédié (IR-Report NG).

Les réglages de la caméra incluent la sélection de la palette de couleurs, la fusion d’image infrarouge et réelle, le zoom numérique jusqu’à 16x, ainsi que des paramètres liés à la température ambiante, à l’émissivité, à la température réfléchie, à l’humidité relative et à la distance.

L’appareil s’utilise dans des environnements secs, à l’abri de la pluie et de l’humidité excessive, et ne doit pas être dirigé vers des sources d’énergie intense comme le soleil ou un laser.

En cas de fonctionnement non conforme, comme une utilisation en atmosphère explosive ou modification de l’appareil, la garantie est annulée.

Le résultat attendu est une image thermique précise et détaillée permettant de détecter les variations de température, avec la possibilité d’enregistrer et d’analyser les données sur place ou via un logiciel PC.

Ce résumé reflète strictement l’usage tel que décrit dans la notice d’utilisation fournie.
