Cellule de réception FR 80-MM - GEO FENNEL - 254080
Référence : GEO_254080
Découvrez Cellule de réception FR 80-MM - GEO FENNEL - 254080 disponible à l'achat
Les points clés
- Affichage numérique pour hauteur précise en millimètres.
- Champ de réception étendu de 120 mm.
- Compatible avec lasers rotatifs rouge et vert.
- Précision ajustable de ± 0.5 à 10 mm.
- Étanchéité IP67 pour utilisation extérieure.
358,80 € TTC 299,00 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

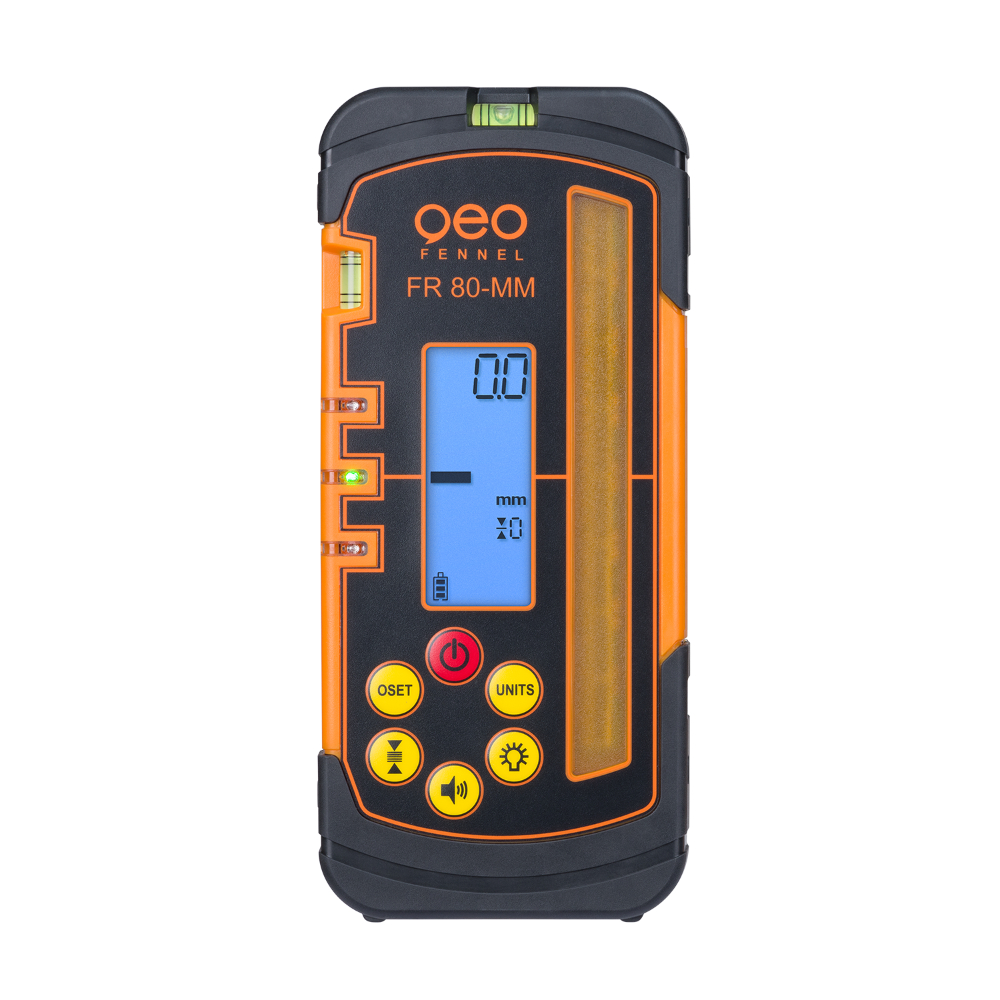

Découvrez le récepteur laser FR 80-MM, un outil de précision indispensable pour vos travaux de nivellement. Conçu par geo-FENNEL, ce récepteur se distingue par son affichage numérique, indiquant la hauteur du laser en millimètres, et offre un champ de réception étendu de 120 mm, compatible avec les lasers rotatifs à faisceau rouge ou vert.
Le fonctionnement de cet appareil est simple et intuitif. Vous avez la possibilité de définir la position "0" (offset) selon vos besoins spécifiques. Les grands écrans LCD à l'avant et à l'arrière, dotés d'un rétroéclairage ajustable, garantissent une lecture claire en toutes circonstances, tandis que la fonction de coupure du son et l'arrêt automatique ajoutent à sa facilité d'utilisation.
Parmi ses caractéristiques techniques, le FR 80-MM offre une précision de ± 0.5 / 1 / 2 / 5 / 10 mm, une étanchéité classée IP67 pour une utilisation en extérieur et un poids léger de seulement 0,35 kg. Fonctionnant avec des piles AA alcalines, il assure un grand confort d’utilisation, idéale pour tous vos projets de construction et de rénovation.
Le récepteur laser FR 80-MM de GEO FENNEL est un outil de précision conçu pour les travaux de nivellement, compatible avec les lasers rotatifs à faisceau rouge et vert. Il se distingue par une indication numérique en millimètres et une très grande fenêtre de réception de 120 mm, permettant une détection précise et rapide du faisceau laser.
Fonctionnalités et usages :
- Affichage numérique avec segments indiquant l’augmentation ou la baisse de hauteur de manière proportionnelle.
- Possibilité de définir une position « 0 » (offset) personnalisée selon les besoins du chantier.

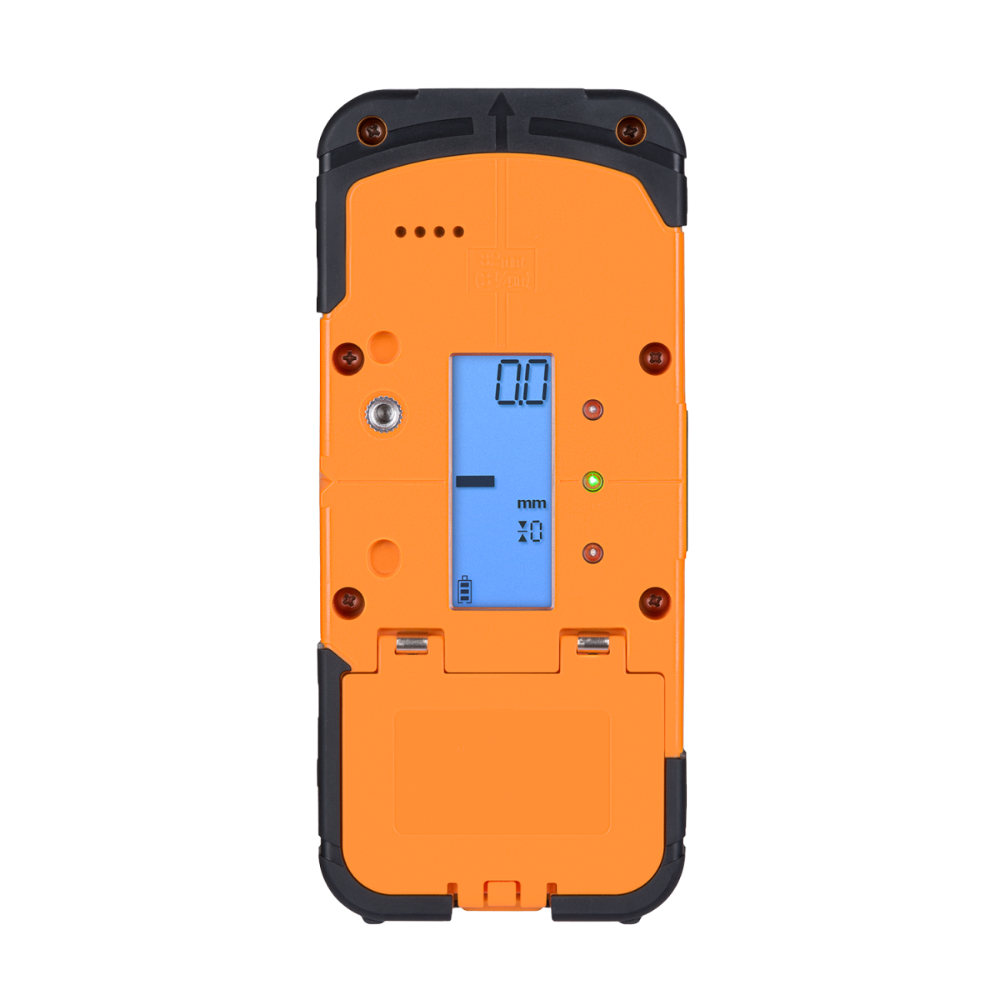

- Grands écrans LCD à l’avant et à l’arrière, rétroéclairés et réglables pour une lecture optimale en toutes conditions.
- Indication LED sur plusieurs faces (devant, côté, arrière).
- Signal sonore avec deux niveaux plus mode silencieux.
- Arrêt automatique pour économiser la batterie.
- Étanchéité certifiée IP67, adaptée à une utilisation en extérieur dans des conditions difficiles.

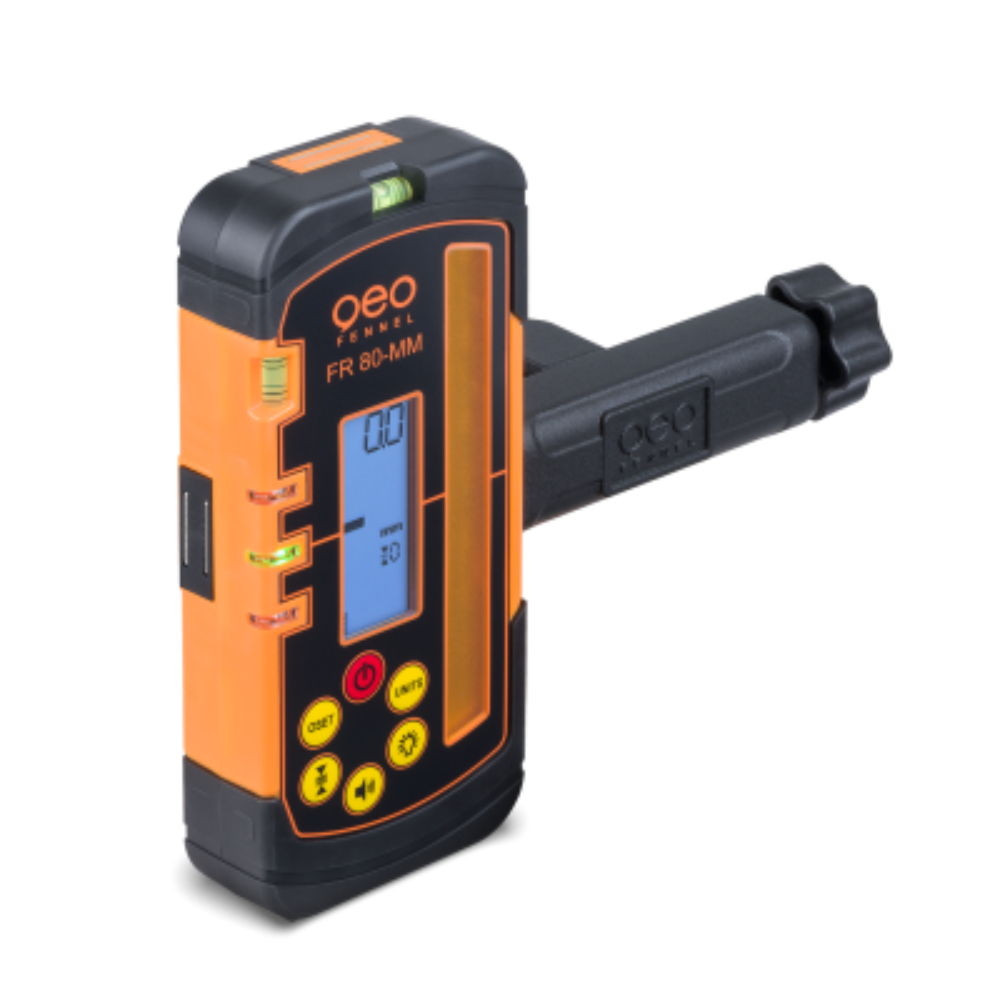

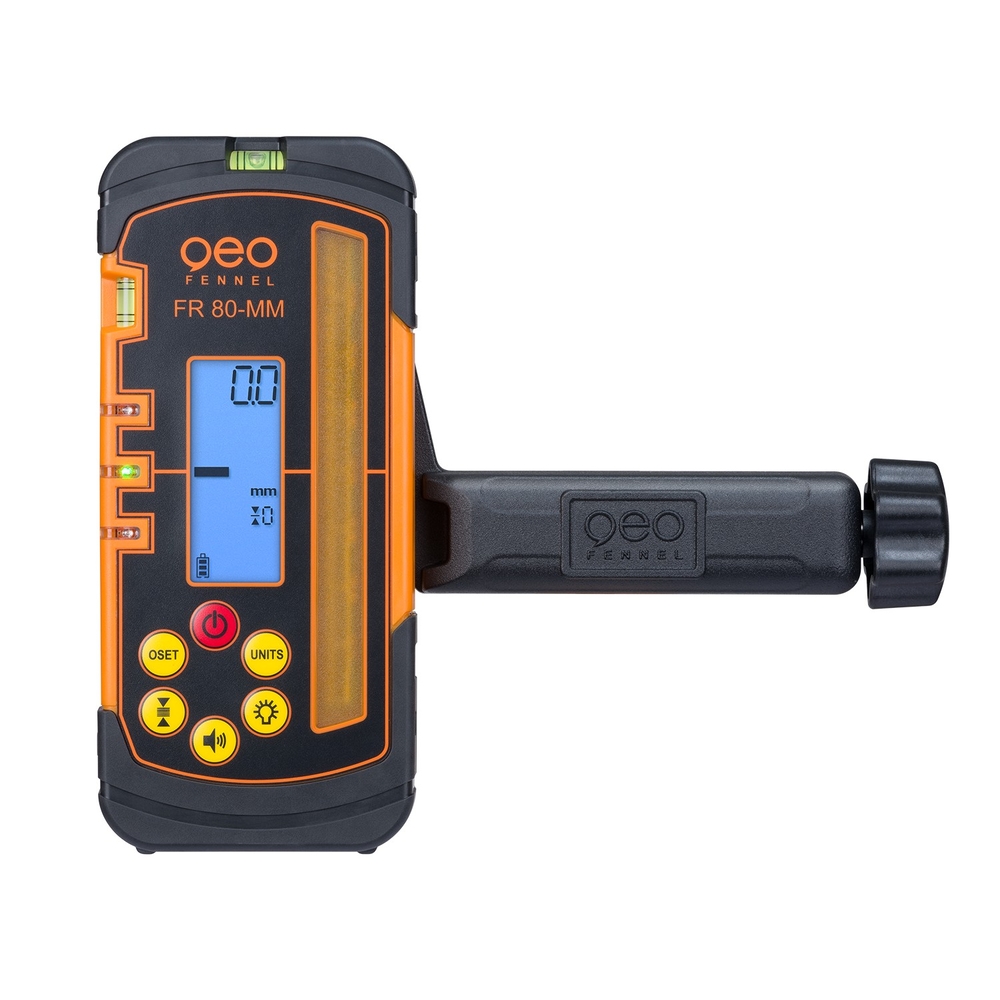

- Support métallique fourni pour fixer le récepteur sur une mire.
Caractéristiques techniques détaillées :
- Précision : ± 0,5 / 1 / 2 / 5 / 10 mm selon la distance.
- Portée maximale : jusqu’à 300 m avec une précision de ± 5 mm.
- Longueur de la fenêtre de réception : 120 mm.
- Hauteur du « 0 » défini : ± 20 mm à partir du centre de la cellule.
- Unités de mesure affichées : millimètres, pouces, fractions.
- Écrans affichage : devant et derrière, tous deux rétroéclairés.
- Indication LED : sur faces avant, côté et arrière.
- Signal sonore : 2 niveaux plus mode silencieux.
- Alimentation : 2 piles AA alcalines.
- Autonomie : environ 40 heures avec écran éclairé, 32 heures avec fonction monitoring activée.
- Plage de température d’utilisation : -10 °C à +50 °C.
- Aimants et bulle de niveau intégrés pour un positionnement facile.
- Dimensions : 175,5 x 78 x 31 mm.
- Poids : 0,36 kg.
Avantages produit :
- Grande précision et fiabilité pour les relevés de niveau.
- Facilité d’utilisation grâce à un affichage clair et des fonctions pratiques (offset, rétroéclairage, coupure du son).
- Robustesse et étanchéité adaptées aux environnements extérieurs.
- Léger et compact, facile à transporter et à manipuler.
Conditionnement et conservation :
- Livré avec 2 piles AA alcalines et un support métallique pour mire.
- Stockage recommandé dans un environnement sec et à température ambiante pour préserver les performances.
Ce récepteur laser est idéal pour les professionnels du bâtiment et de la topographie souhaitant un outil performant, précis et simple d’utilisation pour tous types de travaux de nivellement et de mesure de hauteur.
Fonctionnalités et usages :
- Affichage numérique avec segments indiquant l’augmentation ou la baisse de hauteur de manière proportionnelle.
- Possibilité de définir une position « 0 » (offset) personnalisée selon les besoins du chantier.
- Grands écrans LCD à l’avant et à l’arrière, rétroéclairés et réglables pour une lecture optimale en toutes conditions.
- Indication LED sur plusieurs faces (devant, côté, arrière).
- Signal sonore avec deux niveaux plus mode silencieux.
- Arrêt automatique pour économiser la batterie.
- Étanchéité certifiée IP67, adaptée à une utilisation en extérieur dans des conditions difficiles.
- Support métallique fourni pour fixer le récepteur sur une mire.
Caractéristiques techniques détaillées :
- Précision : ± 0,5 / 1 / 2 / 5 / 10 mm selon la distance.
- Portée maximale : jusqu’à 300 m avec une précision de ± 5 mm.
- Longueur de la fenêtre de réception : 120 mm.
- Hauteur du « 0 » défini : ± 20 mm à partir du centre de la cellule.
- Unités de mesure affichées : millimètres, pouces, fractions.
- Écrans affichage : devant et derrière, tous deux rétroéclairés.
- Indication LED : sur faces avant, côté et arrière.
- Signal sonore : 2 niveaux plus mode silencieux.
- Alimentation : 2 piles AA alcalines.
- Autonomie : environ 40 heures avec écran éclairé, 32 heures avec fonction monitoring activée.
- Plage de température d’utilisation : -10 °C à +50 °C.
- Aimants et bulle de niveau intégrés pour un positionnement facile.
- Dimensions : 175,5 x 78 x 31 mm.
- Poids : 0,36 kg.
Avantages produit :
- Grande précision et fiabilité pour les relevés de niveau.
- Facilité d’utilisation grâce à un affichage clair et des fonctions pratiques (offset, rétroéclairage, coupure du son).
- Robustesse et étanchéité adaptées aux environnements extérieurs.
- Léger et compact, facile à transporter et à manipuler.
Conditionnement et conservation :
- Livré avec 2 piles AA alcalines et un support métallique pour mire.
- Stockage recommandé dans un environnement sec et à température ambiante pour préserver les performances.
Ce récepteur laser est idéal pour les professionnels du bâtiment et de la topographie souhaitant un outil performant, précis et simple d’utilisation pour tous types de travaux de nivellement et de mesure de hauteur.
- Précision: ± 0.5 / 1 / 2 / 5 / 10 mm
- Possibilité de couper le son: oui
- Signal acoustique: 2 + geräuschlos
- Étanchéité: IP 67
- Poids: 0,35 kg
- Alimentation: 2 x AA alcaline
- Arrêt automatique: oui
- Écran rétroéclairé: oui
Le récepteur laser FR 80-MM s’utilise en réception des faisceaux laser rotatifs rouges ou verts. L’appareil s’allume via un bouton marche/arrêt et passe automatiquement en mode réception. L’utilisateur peut sélectionner la précision de réception souhaitée parmi plusieurs niveaux via une touche dédiée, la sélection se sauvegardant automatiquement après quelques secondes.
Le principe d’utilisation repose sur la détection de la position du faisceau laser par rapport à une position de référence « 0 » (offset) qui peut être définie librement dans une plage de ± 20 mm. Cette position relative « 0 » s’enregistre en appuyant sur la touche « 0SET » lorsque le faisceau est détecté. L’écart entre la position actuelle du laser et la position « 0 » est affiché numériquement en millimètres, pouces ou fractions, selon le choix de l’utilisateur.
Le récepteur est équipé de grands écrans LCD avant et arrière, rétroéclairés et activables ou désactivables, pour une lecture optimale en toutes conditions. Des LED visibles à l’avant, sur les côtés et à l’arrière indiquent la position du faisceau : la LED verte centrale s’allume lorsque le faisceau est sur la position « 0 », la LED jaune inférieure indique que le faisceau est au-dessus et la LED rouge supérieure signale qu’il est en dessous. Un signal sonore accompagne ces indications, avec deux niveaux de volume et un mode silencieux.
L’appareil fonctionne avec deux piles AA alcalines insérées dans un compartiment accessible. Il s’éteint automatiquement après environ 5 à 6 minutes sans détection de faisceau ni action utilisateur pour économiser l’énergie.
Le récepteur s’utilise principalement fixé sur une mire grâce à un support métallique robuste adapté aux surfaces rondes ou carrées. Il est adapté à une utilisation en extérieur, avec une étanchéité certifiée IP67, et peut fonctionner dans une plage de températures de -10 °C à +50 °C.
En cas d’absence de réception du faisceau laser, l’appareil reste en veille jusqu’à la détection ou s’éteint automatiquement après un délai d’inactivité. La lecture numérique et les signaux visuels et sonores permettent à l’utilisateur de positionner précisément le récepteur dans le champ du laser pour obtenir la hauteur ou le niveau souhaité.
Ainsi, le récepteur FR 80-MM est utilisé dans des contextes de travaux de nivellement et de mesure de hauteur où une détection précise et rapide du faisceau laser est nécessaire, avec un affichage clair et une gestion simple de la position de référence.
Le principe d’utilisation repose sur la détection de la position du faisceau laser par rapport à une position de référence « 0 » (offset) qui peut être définie librement dans une plage de ± 20 mm. Cette position relative « 0 » s’enregistre en appuyant sur la touche « 0SET » lorsque le faisceau est détecté. L’écart entre la position actuelle du laser et la position « 0 » est affiché numériquement en millimètres, pouces ou fractions, selon le choix de l’utilisateur.
Le récepteur est équipé de grands écrans LCD avant et arrière, rétroéclairés et activables ou désactivables, pour une lecture optimale en toutes conditions. Des LED visibles à l’avant, sur les côtés et à l’arrière indiquent la position du faisceau : la LED verte centrale s’allume lorsque le faisceau est sur la position « 0 », la LED jaune inférieure indique que le faisceau est au-dessus et la LED rouge supérieure signale qu’il est en dessous. Un signal sonore accompagne ces indications, avec deux niveaux de volume et un mode silencieux.
L’appareil fonctionne avec deux piles AA alcalines insérées dans un compartiment accessible. Il s’éteint automatiquement après environ 5 à 6 minutes sans détection de faisceau ni action utilisateur pour économiser l’énergie.
Le récepteur s’utilise principalement fixé sur une mire grâce à un support métallique robuste adapté aux surfaces rondes ou carrées. Il est adapté à une utilisation en extérieur, avec une étanchéité certifiée IP67, et peut fonctionner dans une plage de températures de -10 °C à +50 °C.
En cas d’absence de réception du faisceau laser, l’appareil reste en veille jusqu’à la détection ou s’éteint automatiquement après un délai d’inactivité. La lecture numérique et les signaux visuels et sonores permettent à l’utilisateur de positionner précisément le récepteur dans le champ du laser pour obtenir la hauteur ou le niveau souhaité.
Ainsi, le récepteur FR 80-MM est utilisé dans des contextes de travaux de nivellement et de mesure de hauteur où une détection précise et rapide du faisceau laser est nécessaire, avec un affichage clair et une gestion simple de la position de référence.
GEO FENNEL GmbH
KUPFERSTRASSE 6
34225 - BAUNATAL
ALLEMAGNE
info@geo-fennel.de
Questions produits
Quelles sont les plages de précision et de réception du récepteur FR 80-MM ?
Le FR 80-MM offre une précision ajustable selon la distance : ± 0,5 mm à 50 m, ± 1 mm à 100 m, ± 2 mm à 200 m et ± 5 mm à 300 m. La fenêtre de réception mesure 120 mm de longueur, assurant une détection rapide et précise du faisceau laser.
Comment s’effectue la définition de la position « 0 » (offset) sur ce récepteur laser ?
La position « 0 » peut être définie librement dans une plage de ± 20 mm. L’utilisateur appuie sur la touche « 0SET » lorsque le faisceau laser est détecté pour enregistrer cette position de référence, ce qui permet d’afficher ensuite la différence en millimètres entre la hauteur actuelle et cette référence.
Quels sont les moyens d’indication et d’alerte intégrés au FR 80-MM ?
Le récepteur dispose de grands écrans LCD à l’avant et à l’arrière, rétroéclairés et réglables. Il comporte aussi des LED visibles sur plusieurs faces (avant, côté, arrière) qui indiquent si le faisceau est au-dessus, en dessous ou sur la position « 0 ». Un signal sonore à deux niveaux de volume, plus un mode silencieux, accompagne ces indications.
Quelles sont les caractéristiques de robustesse et d’étanchéité du produit ?
Le FR 80-MM possède un boîtier robuste, résistant aux chocs, avec une étanchéité certifiée IP67, ce qui garantit une utilisation fiable en extérieur dans des conditions difficiles, notamment contre la poussière et l’eau.
Quel est le mode d’alimentation et l’autonomie de ce récepteur ?
Le récepteur fonctionne avec 2 piles AA alcalines fournies. Son autonomie est d’environ 40 heures avec l’écran rétroéclairé, et de 32 heures en mode monitoring activé. Il s’éteint automatiquement après environ 5 à 6 minutes d’inactivité pour économiser la batterie.
Comment se fixe le récepteur sur le chantier ?
Le FR 80-MM est livré avec un support métallique robuste permettant de le fixer sur une mire. Ce support est adapté aux surfaces rondes ou carrées, facilitant son positionnement stable sur le chantier.
Quelles sont les unités de mesure disponibles sur l’affichage ?
Le récepteur permet d’afficher les mesures en millimètres, pouces ou fractions, selon le choix de l’utilisateur, pour s’adapter aux préférences et normes du chantier.
