Laser rotatif double pente FL 505HV-G & FR 80-MM - GEO FENNEL - 231080
Référence : GEO_231080
Découvrez Laser rotatif double pente FL 505HV-G & FR 80-MM - GEO FENNEL - 231080 disponible à l'achat
Les points clés
- Technologie PowerSwitch pour une meilleure puissance.
- Auto-nivellement horizontal et vertical efficace.
- Étanchéité IP 66 pour une protection optimale.
- Portée de 400 m avec cellule FR 77-MM.
- Fonctionne sur batterie Li-Ion avec 40h d'autonomie.
2 587,42 € TTC 2 156,18 € HT
Incl. Tax: 2 587,42 €
Excl. Tax: 2 156,18 €
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

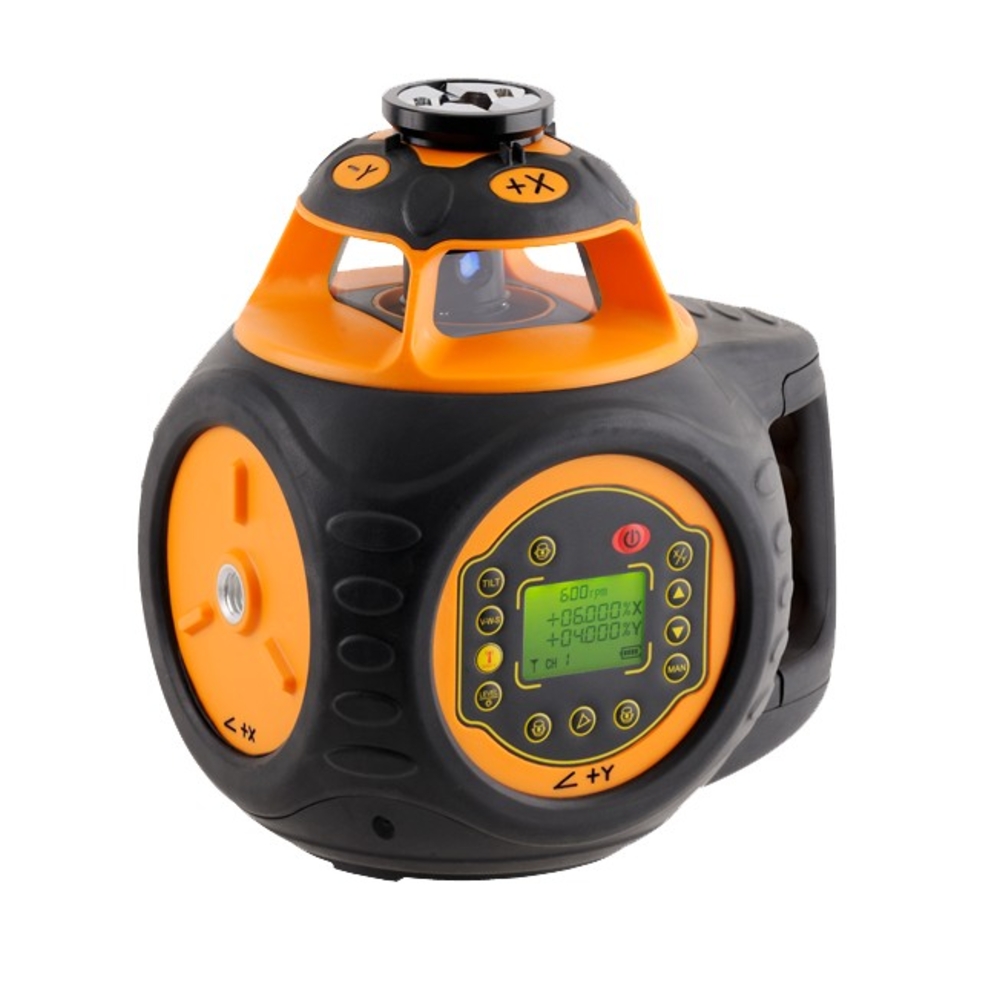

Découvrez le Laser Rotatif FL 505HV-G, un outil performant qui allie technologie avancée et praticité. Grâce à sa technologie PowerSwitch, il offre une puissance de laser de classe 3R tout en maintenant une classe de laser 2. Il est doté d'un faisceau laser de 4 mm d'épaisseur, idéal pour une utilisation avec les cellules FMR 700/800 à grande distance. Ce modèle propose des fonctionnalités d'auto-nivellement, tant horizontal que vertical, avec réglage numérique de l’inclinaison de ± 10 % pour les axes X et Y. Son fonctionnement se continue même en cas de vibrations ou de vent léger grâce à ses fonctions de protection spécifiques. Avec une radiotélécommande pouvant atteindre 150 m, cette solution est idéale pour divers projets de construction.Le Laser FL 505HV-G présente des caractéristiques techniques impressionnantes. Sa diode laser rouge assure une visibilité optimale, avec une précision horizontale de ± 0,5 mm/10 m et verticale de ± 1,0 mm/10 m. Son auto-nivellement a une plage de ± 8° et peut atteindre 400 m de portée avec la cellule FR 77-MM. Ce dispositif est conçu pour un usage en extérieur, garantissant une étanchéité IP 66. Il fonctionne sur batterie Li-Ion avec une autonomie de 40 heures, et son poids est de seulement 3,85 kg. En plus des différentes inclinaisons manuelles et numériques, il est également possible de réaliser des scans à 4 niveaux, avec un angle de scan de 0° à 180°.Le kit de livraison du Laser Rotatif FL 505HV-G comprend tous les accessoires nécessaires pour une utilisation immédiate, assurant une expérience utilisateur optimale.
Le Laser Rotatif double pente FL 505HV-G est un instrument de haute précision conçu pour des applications intérieures et extérieures dans le domaine de la construction et du terrassement. Il combine une technologie laser avancée avec une grande robustesse et une utilisation pratique.
Description et usages :
- Laser à pente à deux axes, horizontal et vertical, avec réglage numérique de l’inclinaison.
- Fonction TILT et inclinaison contrôlée assurant une grande précision.
- Auto-nivellement automatique dans une plage de ± 8°.
- Fonction scan à 4 niveaux avec angles de scan de 0°, 10°, 45°, 90° et 180°.
- Protection contre les vibrations et le vent léger pour un fonctionnement stable.
- Point d’aplomb de 90° vers le haut.
- Écran rétroéclairé pour une lecture facile des paramètres.
- Radiotélécommande à 2 voies avec portée jusqu’à 100 m (selon version) et 9 canaux.
- Fonctionnement sur batterie Li-Ion intelligente ou piles alcalines, avec une autonomie de 40 heures.
- Poids de l’instrument : 3,85 kg.
- Étanchéité IP 66, adaptée aux conditions extérieures difficiles.
- Plage de température d’utilisation : -10 °C à +50 °C.
Caractéristiques techniques détaillées :
- Diode laser rouge, classe 2.
- Précision horizontale : ± 0,5 mm / 10 m.
- Précision verticale : ± 1,0 mm / 10 m.
- Portée de rotation sans cellule : Ø 60 m.
- Portée scan sans cellule : 60 m (rayon).
- Portée avec cellule de réception FR 77-MM : jusqu’à 800 m.
- Portée avec cellule FR 45 : jusqu’à 1200 m.
- Inclinaison marche horizontale Axe X et Y : ± 10 000 %.
- Inclinaison marche verticale Axe X : ± 10 000 %.
- Axe Y (Z) autonivelé horizontalement.
- Somme des inclinaisons axes X/Y : ± 14 %.
- Vitesse de rotation : 300 / 600 / 1100 tours/min.
- Canaux radiotélécommande : 9.
Matériaux et composition :
- Le laser est protégé dans un boîtier robuste, étanche et résistant aux conditions extérieures difficiles.

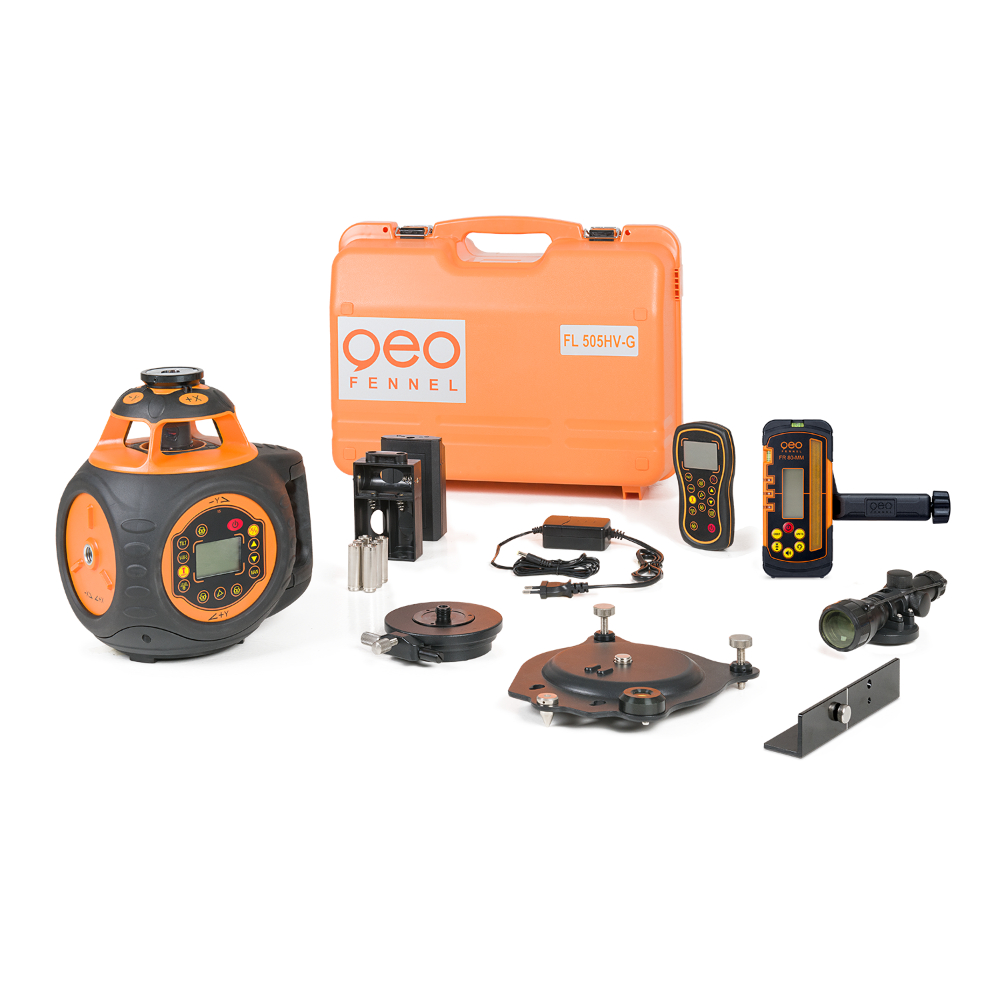

Compatibilités et accessoires fournis :

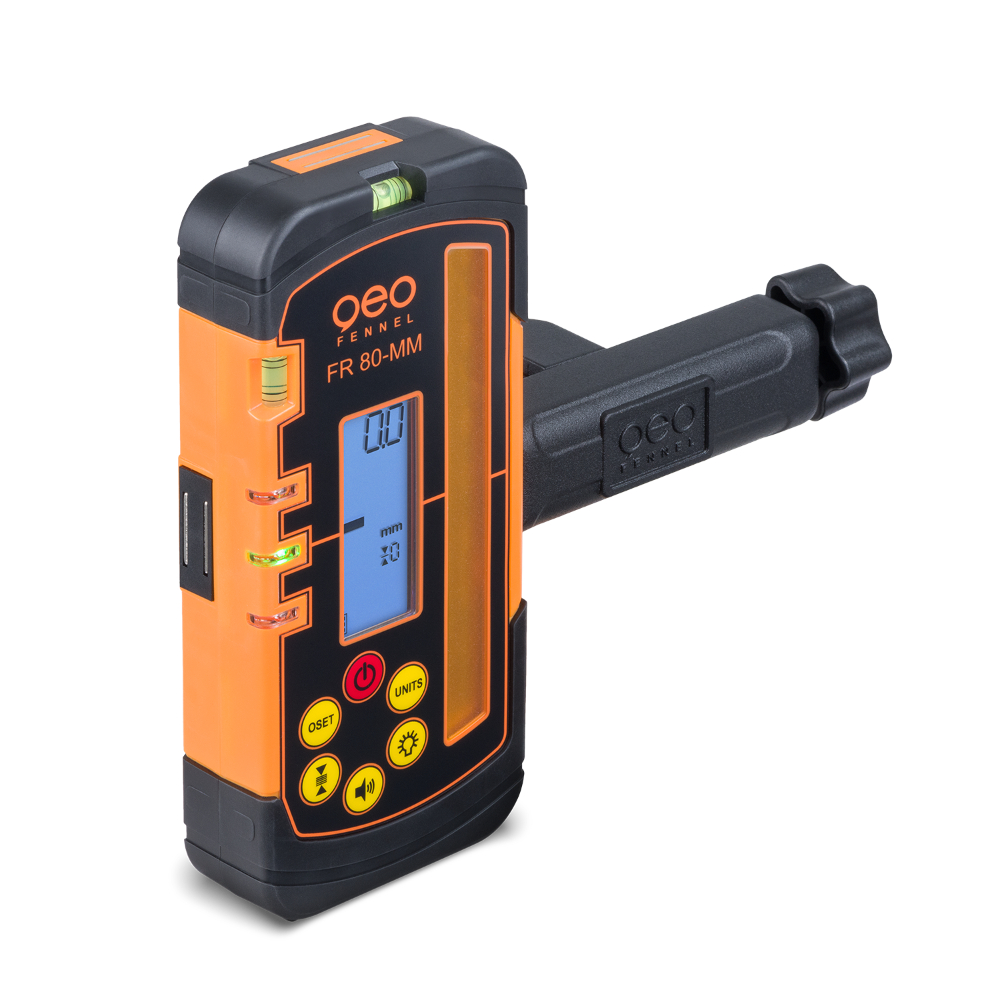

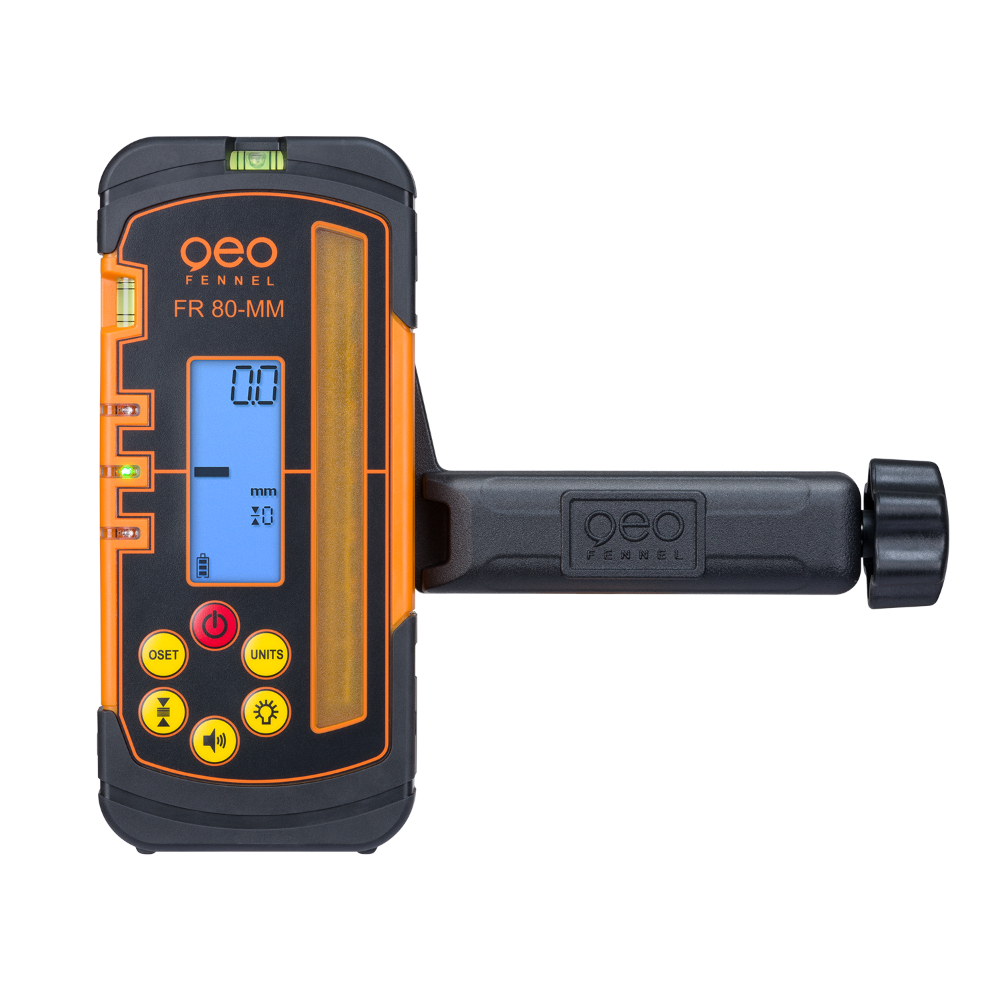

- Livré en kit avec cellule de réception FR 80-MM ou FR 77-MM selon référence.
- Support vertical, lunette de pointage, mallette de transport.
- Radiotélécommande à 2 voies.
- Accu Li-Ion et chargeur inclus.
- Réglage de précision horizontal 360°.
Conditions d’utilisation et recommandations :
- Utilisation recommandée en intérieur comme en extérieur, même dans des environnements soumis à des vibrations ou du vent léger grâce à la fonction de protection.
- Température d’utilisation de -10 °C à +50 °C.
- Stockage dans la mallette fournie pour protection optimale.
Avantages produit :
- Grande précision de mesure et stabilité grâce à l’auto-nivellement et la fonction TILT.
- Longue portée de détection avec cellules de réception adaptées.
- Polyvalence grâce aux multiples fonctions d’inclinaison et de scan.
- Autonomie élevée de 40 heures pour une utilisation prolongée sur chantier.
- Étanchéité élevée IP 66 pour une résistance aux intempéries.
- Commande à distance pratique avec radiotélécommande étendue.
Ce laser rotatif FL 505HV-G est un outil performant et fiable, adapté aux professionnels du bâtiment, terrassement, génie civil et travaux publics, offrant précision et robustesse dans des conditions variées.
Description et usages :
- Laser à pente à deux axes, horizontal et vertical, avec réglage numérique de l’inclinaison.
- Fonction TILT et inclinaison contrôlée assurant une grande précision.
- Auto-nivellement automatique dans une plage de ± 8°.
- Fonction scan à 4 niveaux avec angles de scan de 0°, 10°, 45°, 90° et 180°.
- Protection contre les vibrations et le vent léger pour un fonctionnement stable.
- Point d’aplomb de 90° vers le haut.
- Écran rétroéclairé pour une lecture facile des paramètres.
- Radiotélécommande à 2 voies avec portée jusqu’à 100 m (selon version) et 9 canaux.
- Fonctionnement sur batterie Li-Ion intelligente ou piles alcalines, avec une autonomie de 40 heures.
- Poids de l’instrument : 3,85 kg.
- Étanchéité IP 66, adaptée aux conditions extérieures difficiles.
- Plage de température d’utilisation : -10 °C à +50 °C.
Caractéristiques techniques détaillées :
- Diode laser rouge, classe 2.
- Précision horizontale : ± 0,5 mm / 10 m.
- Précision verticale : ± 1,0 mm / 10 m.
- Portée de rotation sans cellule : Ø 60 m.
- Portée scan sans cellule : 60 m (rayon).
- Portée avec cellule de réception FR 77-MM : jusqu’à 800 m.
- Portée avec cellule FR 45 : jusqu’à 1200 m.
- Inclinaison marche horizontale Axe X et Y : ± 10 000 %.
- Inclinaison marche verticale Axe X : ± 10 000 %.
- Axe Y (Z) autonivelé horizontalement.
- Somme des inclinaisons axes X/Y : ± 14 %.
- Vitesse de rotation : 300 / 600 / 1100 tours/min.
- Canaux radiotélécommande : 9.
Matériaux et composition :
- Le laser est protégé dans un boîtier robuste, étanche et résistant aux conditions extérieures difficiles.
Compatibilités et accessoires fournis :
- Livré en kit avec cellule de réception FR 80-MM ou FR 77-MM selon référence.
- Support vertical, lunette de pointage, mallette de transport.
- Radiotélécommande à 2 voies.
- Accu Li-Ion et chargeur inclus.
- Réglage de précision horizontal 360°.
Conditions d’utilisation et recommandations :
- Utilisation recommandée en intérieur comme en extérieur, même dans des environnements soumis à des vibrations ou du vent léger grâce à la fonction de protection.
- Température d’utilisation de -10 °C à +50 °C.
- Stockage dans la mallette fournie pour protection optimale.
Avantages produit :
- Grande précision de mesure et stabilité grâce à l’auto-nivellement et la fonction TILT.
- Longue portée de détection avec cellules de réception adaptées.
- Polyvalence grâce aux multiples fonctions d’inclinaison et de scan.
- Autonomie élevée de 40 heures pour une utilisation prolongée sur chantier.
- Étanchéité élevée IP 66 pour une résistance aux intempéries.
- Commande à distance pratique avec radiotélécommande étendue.
Ce laser rotatif FL 505HV-G est un outil performant et fiable, adapté aux professionnels du bâtiment, terrassement, génie civil et travaux publics, offrant précision et robustesse dans des conditions variées.
- Diode de laser: rouge
- Plage d’auto-nivellement: ± 8°
- Précision horizontale: ± 0,5 mm / 10 m
- Précision vertical: ± 1,0 mm / 10 m
- Portée sans cellule: Ø 40 m
- Portée avec FR 77-MM: Ø 400 m
- Portée télécommande: 150 m
- Inclinaison: digital
- Inclinaision mode horizontale Axe X: ± 10.000%
- Inclinaision mode horizontale Axe Y: ± 10.000%
- Inclinaison marche verticale axe X: ± 10,000 %
- Inclinaison marche verticale axe Y (Z): autonivelé horizontalement
- Les deux axes X/Y: ∑ ± 14 %
- Classe de laser: 2
- Vitesse de rotation trs/min: 300, 600, 1100
- Autonomie: 40 h
- Alimentation: Li-Ion, intelligent, Alcaline
- Étanchéité: IP 66
- Poids (instrument): 3,85 kg
- Canaux télécommande radio: 9
- Rotation sans cellule Ø: Ø 40 m, Ø 60 m
- Scanning sans cellule: 60 m (rayon)
- Angle de scan: 0°, 10°, 45°, 90°, 180°
- Plage de température: -10°C - +50°C
Le laser rotatif FL 505HV-G s’utilise en le posant directement au sol ou en le fixant sur un trépied. Il doit être installé le plus horizontalement possible pour que la fonction d’auto-nivellement puisse fonctionner correctement. Le laser s’allume via une touche dédiée et démarre automatiquement son auto-nivellement dans une plage de ± 8°. Une fois nivelé, il commence à tourner à une vitesse sélectionnable entre 300, 600 ou 1100 tours/minute.
L’inclinaison peut être réglée numériquement sur les axes horizontal (X et Y) et vertical (X), avec contrôle et fonction TILT activée automatiquement au démarrage. Cette fonction interrompt la rotation si le laser est déplacé ou perturbé, et le faisceau laser clignote. La fonction TILT peut être activée ou désactivée manuellement. En cas de vibrations ou de vent léger, la fonction de protection VWS permet de maintenir la stabilité du fonctionnement, en stoppant temporairement la rotation et en signalant un clignotement du faisceau.
Le laser propose une fonction scan à 4 niveaux avec des angles de balayage réglables (0°, 10°, 45°, 90°, 180°), et la direction du balayage peut être choisie à droite ou à gauche, avec une vitesse lente ou rapide selon la pression sur les boutons.
L’appareil fonctionne sur batterie Li-Ion rechargeable ou avec des piles alcalines, offrant une autonomie de 40 heures. L’état de la batterie est affiché sur l’écran rétroéclairé. En cas de batterie faible, un indicateur le signale.
La radiotélécommande à 2 voies permet de commander le laser à distance jusqu’à 100 m, avec 9 canaux disponibles pour éviter les interférences entre plusieurs appareils sur un même chantier. La sélection du canal s’effectue via la télécommande et s’affiche sur l’écran du laser.
Pour une utilisation en position verticale, le laser peut être fixé sur un support vertical dédié. Toutes les fonctions sont conservées, à l’exception de l’inclinaison qui est gérée différemment : l’axe Z s’auto-nivelle horizontalement, tandis que les inclinaisons des axes X et Y peuvent être ajustées manuellement via la télécommande.
Le laser est destiné à des usages en intérieur comme en extérieur, dans des environnements soumis à des vibrations ou à un vent léger, et peut fonctionner dans une plage de températures de -10 °C à +50 °C.
En cas d’alerte TILT (déclenchement de l’alarme lors d’un déplacement), la fonction d’auto-nivellement peut être relancée manuellement depuis la position actuelle.
L’écran affiche les paramètres en temps réel, notamment la vitesse de rotation, les valeurs d’inclinaison sur les axes X et Y, le canal de la télécommande, ainsi que l’état des fonctions TILT et VWS.
Le laser peut être utilisé avec des cellules de réception (FR 77-MM ou FR 80-MM) pour étendre la portée de détection jusqu’à 800 m ou 1200 m selon la cellule, facilitant ainsi le travail à grande distance.
Enfin, pour obtenir une précision optimale, il est recommandé de vérifier régulièrement la précision du nivellement en réalisant un test de rotation à 90° sur une surface de référence et d’ajuster l’appareil si nécessaire.
L’inclinaison peut être réglée numériquement sur les axes horizontal (X et Y) et vertical (X), avec contrôle et fonction TILT activée automatiquement au démarrage. Cette fonction interrompt la rotation si le laser est déplacé ou perturbé, et le faisceau laser clignote. La fonction TILT peut être activée ou désactivée manuellement. En cas de vibrations ou de vent léger, la fonction de protection VWS permet de maintenir la stabilité du fonctionnement, en stoppant temporairement la rotation et en signalant un clignotement du faisceau.
Le laser propose une fonction scan à 4 niveaux avec des angles de balayage réglables (0°, 10°, 45°, 90°, 180°), et la direction du balayage peut être choisie à droite ou à gauche, avec une vitesse lente ou rapide selon la pression sur les boutons.
L’appareil fonctionne sur batterie Li-Ion rechargeable ou avec des piles alcalines, offrant une autonomie de 40 heures. L’état de la batterie est affiché sur l’écran rétroéclairé. En cas de batterie faible, un indicateur le signale.
La radiotélécommande à 2 voies permet de commander le laser à distance jusqu’à 100 m, avec 9 canaux disponibles pour éviter les interférences entre plusieurs appareils sur un même chantier. La sélection du canal s’effectue via la télécommande et s’affiche sur l’écran du laser.
Pour une utilisation en position verticale, le laser peut être fixé sur un support vertical dédié. Toutes les fonctions sont conservées, à l’exception de l’inclinaison qui est gérée différemment : l’axe Z s’auto-nivelle horizontalement, tandis que les inclinaisons des axes X et Y peuvent être ajustées manuellement via la télécommande.
Le laser est destiné à des usages en intérieur comme en extérieur, dans des environnements soumis à des vibrations ou à un vent léger, et peut fonctionner dans une plage de températures de -10 °C à +50 °C.
En cas d’alerte TILT (déclenchement de l’alarme lors d’un déplacement), la fonction d’auto-nivellement peut être relancée manuellement depuis la position actuelle.
L’écran affiche les paramètres en temps réel, notamment la vitesse de rotation, les valeurs d’inclinaison sur les axes X et Y, le canal de la télécommande, ainsi que l’état des fonctions TILT et VWS.
Le laser peut être utilisé avec des cellules de réception (FR 77-MM ou FR 80-MM) pour étendre la portée de détection jusqu’à 800 m ou 1200 m selon la cellule, facilitant ainsi le travail à grande distance.
Enfin, pour obtenir une précision optimale, il est recommandé de vérifier régulièrement la précision du nivellement en réalisant un test de rotation à 90° sur une surface de référence et d’ajuster l’appareil si nécessaire.
