Chemise de refroidissement pour pompe de forage 4” L600MM RENSON - 817902
Référence : U003817902
Découvrez Chemise de refroidissement pour pompe de forage 4” L600MM RENSON - 817902 disponible à l'achat
- Assure un refroidissement optimal des pompes immergées 4 pouces
- Installation flexible en position verticale ou horizontale
- Poignées en acier inoxydable pour une manipulation aisée
- Filtre surdimensionné protège contre feuilles et impuretés
- Montage sécurisé avec joint étanche et fixation par vis
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

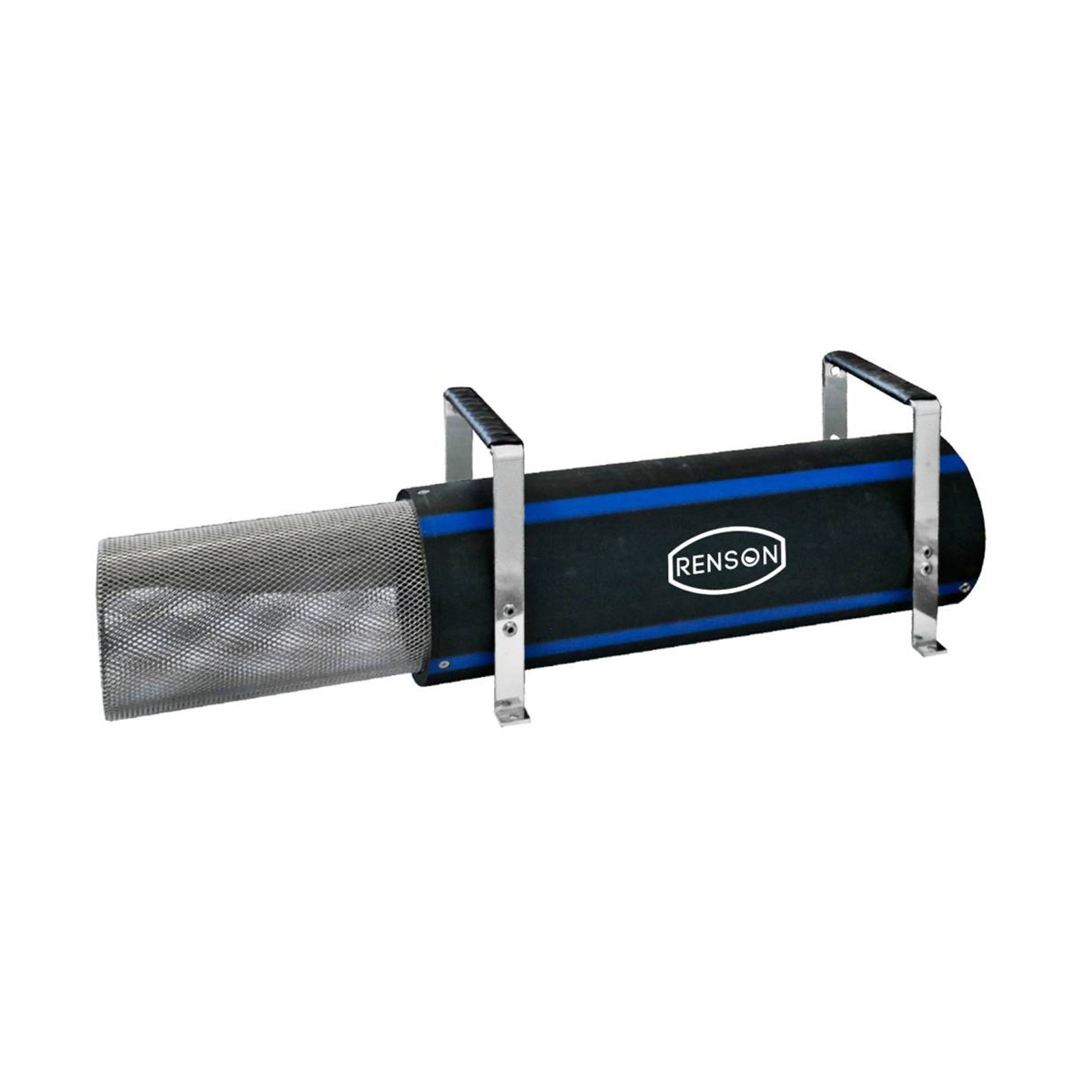

La chemise de refroidissement RENSON - 817902 est conçue pour assurer le refroidissement optimal d’une pompe de forage immergée de 4 pouces.
Elle protège efficacement votre pompe de forage en garantissant un flux d’eau suffisant autour du moteur, même dans les situations où le refroidissement minimal requis n’est pas assuré.

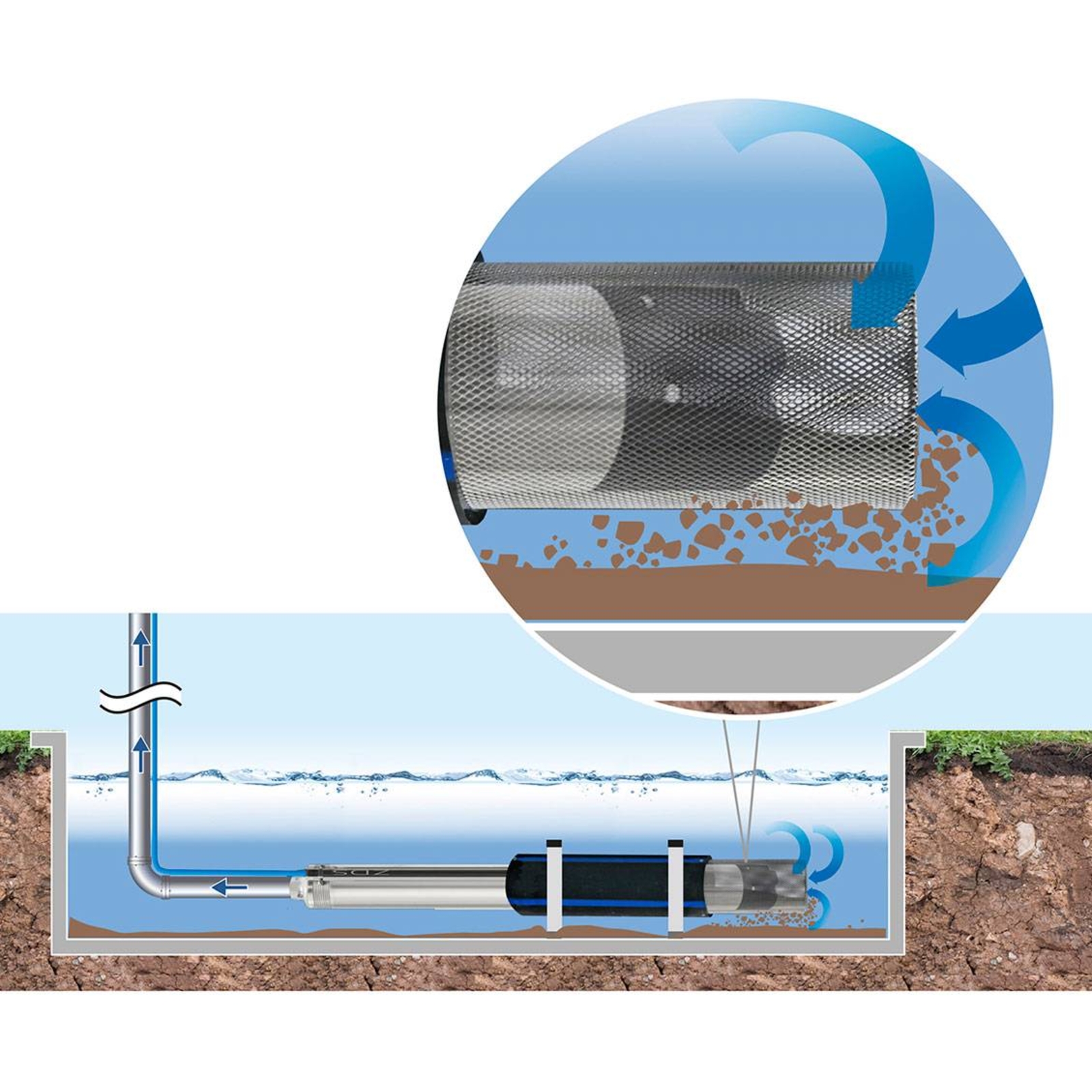

Cette chemise peut être installée sur n’importe quelle surface, en position verticale ou horizontale, offrant une grande flexibilité d’installation.
Elle est équipée de poignées en acier inoxydable AISI 304, facilitant sa manipulation et son transport.
Un filtre (crépine) surdimensionné est livré avec le produit afin d’éviter toute obstruction due aux feuilles, petites pierres ou autres impuretés.
Les caractéristiques techniques détaillées sont les suivantes :
- Longueur de 900 mm
- Hauteur de 180 mm
- Largeur de 140 mm
- Poids de 2,3 kg
- Diamètre externe de 125 mm
- Diamètre interne de 110,2 mm
- Le filtre et les poignées sont en acier inoxydable AISI 304
- Le tuyau est en polyéthylène
- Le joint est en caoutchouc SBR
La chemise de refroidissement est utilisée en complément d’une pompe immergée 4” pour garantir le bon refroidissement du moteur.
Elle permet la dispersion efficace de la chaleur générée par le fonctionnement normal du moteur.
Le montage s’effectue en insérant la pompe immergée au centre du tube en polyéthylène, avec le moteur complètement inséré dans ce tube.
Le joint est placé entre la pompe et le tube pour assurer l’étanchéité tout en laissant le passage pour le cache-câble de la pompe.
La fixation se fait par vissage de 3 vis situées à l’extérieur du tube, assurant un blocage sécurisé de la pompe dans la bonne position.
Pour certains moteurs (séries ZDS O2, O3, OT, H2), la pompe peut être insérée complètement jusqu’au fond du filtre.
Pour d’autres moteurs (séries ZDS HT, Franklin H3F et HTF ainsi que d’autres marques), il est recommandé de maintenir la pompe immergée à environ 10 cm du fond du filtre.
Ce produit est donc idéal pour toute application nécessitant un refroidissement fiable et efficace de pompes immergées, avec une installation simple, adaptable et une protection renforcée contre les impuretés.
Cette chemise est équipée de poignées en acier inoxydable AISI 304 pour une manipulation aisée. Un filtre (crépine) surdimensionné est inclus afin d’éviter toute obstruction due aux feuilles, petites pierres ou autres impuretés, renforçant ainsi la protection de la pompe.
Le montage s’effectue en insérant la pompe immergée au centre du tube en polyéthylène, avec le moteur complètement inséré dans ce tube. Un joint en caoutchouc SBR assure l’étanchéité tout en permettant le passage du cache-câble. La fixation est réalisée par vissage de trois vis extérieures, garantissant un blocage sécurisé.
Pour certaines séries de moteurs (ZDS O2, O3, OT, H2), la pompe peut être insérée complètement jusqu’au fond du filtre. Pour d’autres (ZDS HT, Franklin H3F, HTF et autres marques), il est recommandé de maintenir la pompe immergée à environ 10 cm du fond du filtre.
Caractéristiques techniques :
- Longueur : 900 mm
- Hauteur : 180 mm
- Largeur : 140 mm
- Poids : 2,3 kg
- Diamètre externe : 125 mm
- Diamètre interne : 110,2 mm
- Filtre et poignées : acier inoxydable AISI 304
- Tuyau : polyéthylène
- Joint : caoutchouc SBR
Ce produit est idéal pour toute application nécessitant un refroidissement fiable et efficace de pompes immergées, avec une installation simple, adaptable et une protection renforcée contre les impuretés.
- marque : renson
- référence fournisseur : 817902
- longueur : 900 mm
- hauteur : 180 mm
- largeur : 140 mm
- poids : 2,3 kg
- diamètre externe : 125 mm
- diamètre interne : 110,2 mm
- filtre et poignées : acier inoxydable aisi 304
- tuyau : polyéthylène
- joint : sbr
Le montage peut s’effectuer en position verticale ou horizontale, sur n’importe quelle surface. Pour certains moteurs (séries ZDS O2, O3, OT, H2), la pompe immergée peut être insérée complètement jusqu’au fond du filtre. Pour d’autres moteurs (séries ZDS HT, Franklin H3F, HTF et autres marques), il est recommandé de maintenir la pompe immergée à environ 10 cm du fond du filtre.
L’eau circulant dans la chemise garantit le refroidissement du moteur, même lorsque le flux minimum de refroidissement requis n’est pas assuré. Le filtre surdimensionné intégré évite les obstructions dues aux feuilles, petites pierres ou autres impuretés, assurant un fonctionnement continu.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
À quelle pompe est compatible cette chemise de refroidissement ?
Cette chemise de refroidissement est conçue pour les pompes immergées de forage de 4 pouces. Elle s’adapte spécifiquement à ce type de pompe pour assurer un refroidissement optimal du moteur.
Comment s’installe la chemise de refroidissement sur la pompe immergée ?
La pompe immergée s’insère au centre du tube en polyéthylène, avec le moteur complètement inséré dans ce tube. Un joint en caoutchouc SBR est placé entre la pompe et le tube pour assurer l’étanchéité tout en laissant le passage pour le cache-câble. La fixation se fait par vissage de 3 vis situées à l’extérieur du tube pour bloquer la pompe en position.
Quelles sont les précautions spécifiques selon le type de moteur de pompe ?
Pour les moteurs des séries ZDS O2, O3, OT et H2, la pompe peut être insérée complètement jusqu’au fond du filtre. En revanche, pour les moteurs des séries ZDS HT, Franklin H3F et HTF ainsi que d’autres marques, il est recommandé de maintenir la pompe immergée à environ 10 cm du fond du filtre.
Quels matériaux composent la chemise de refroidissement et ses accessoires ?
Le tube est en polyéthylène, le joint est en caoutchouc SBR, et les poignées ainsi que le filtre (crépine) sont en acier inoxydable AISI 304. Ces matériaux assurent une bonne résistance à l’eau et aux impuretés.
Quelle est la fonction principale de la chemise de refroidissement ?
Elle garantit un flux d’eau suffisant autour du moteur de la pompe immergée pour assurer son refroidissement, même dans les conditions où le refroidissement minimal requis n’est pas assuré naturellement. Elle permet aussi de protéger la pompe des impuretés grâce à une crépine surdimensionnée.
