Cintreuse établi baril form stand 10-22mm cu VIRAX - 250285
Référence : V066250285
Découvrez Cintreuse établi baril form stand 10-22mm cu VIRAX - 250285 disponible à l'achat
Les points clés
- Épaisseur : 1 à 1,5 mm
- Angle de cintrage : 0 à 180°
- Rayon de cintrage : 3,5 D et 5,8 D
- Barillet pour cintrages rapides
- Fourni avec levier d'avance rapide
942,96 € TTC 785,80 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

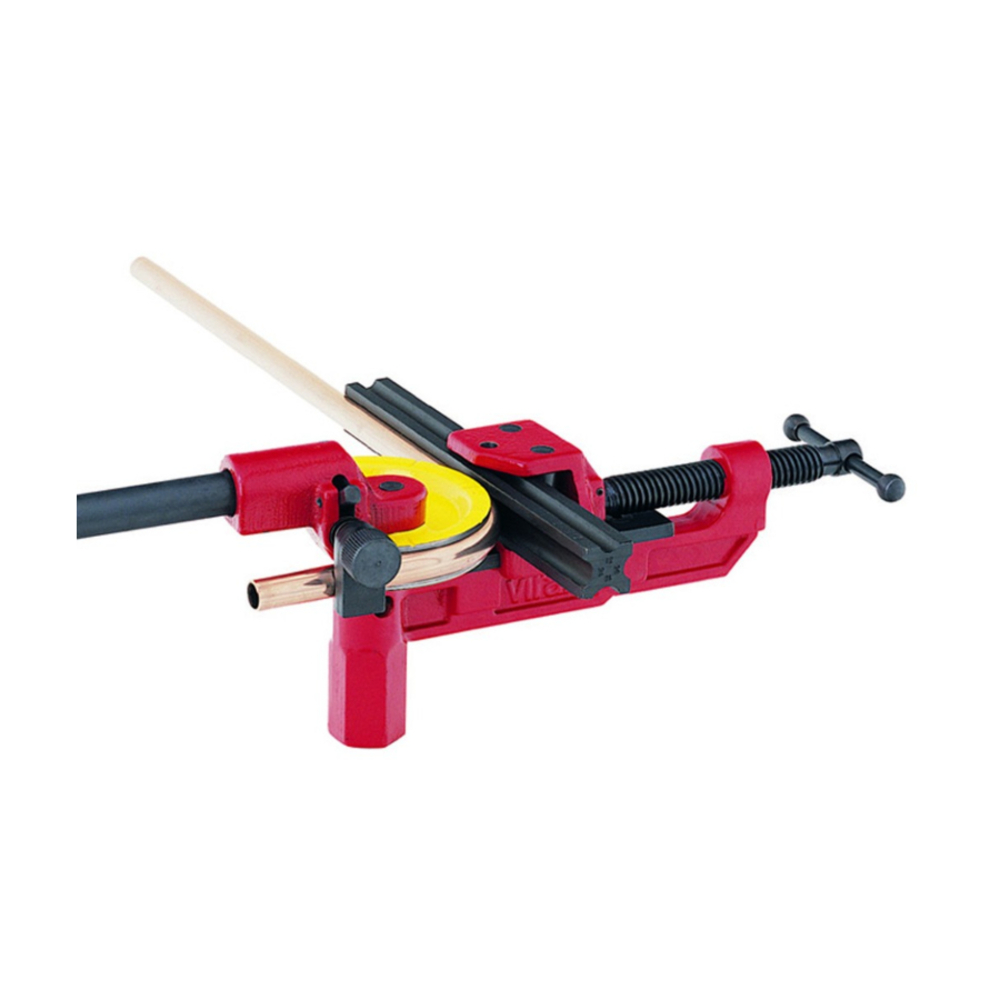

La cintreuse d’établi avec barillet VIRAX, référence 250285, est conçue pour le cintrage manuel de tubes en cuivre écroui d’un diamètre compris entre 10 et 22 mm.
Elle permet de cintrer des tubes d’une épaisseur de 1 à 1,5 mm avec un angle de cintrage allant de 0 à 180°.
Le rayon de cintrage est court, avec des valeurs de 3,5 D et 5,8 D selon la forme utilisée.
La cintreuse est équipée d’un barillet qui maintient le tube contre la forme et permet un coulissement dans la gorge du barillet, ce qui facilite les cintrages rapides et les travaux dans le plan vertical.
Elle est livrée avec un corps monté et un levier d’avance rapide pour un serrage efficace du tube.
Les formes standards jaunes, compatibles avec cette cintreuse, couvrent les diamètres suivants : 10, 12, 14, 16, 18, 20 et 22 mm.
Le poids total de l’appareil est de 15 kg.
La fixation de la cintreuse peut se faire sur un socle spécial (réf. 250203), dans un étau parallèle ou dans un étau à tube, offrant ainsi une grande flexibilité d’installation selon les besoins.
Le fonctionnement s’effectue en plaçant le barillet contre les rouleaux du coulisseau, avec la gorge correspondant au diamètre du tube à cintrer.
Le tube est serré entre le barillet et la forme à l’aide de la vis d’avance, puis cintré jusqu’à l’angle désiré.
Les formes sont graduées pour les angles les plus courants, et il est recommandé de tenir compte de la flexibilité du tube.
Pour faciliter le cintrage, l’emploi d’huile de cintrage sur les formes et contre-formes est conseillé, notamment pour les diamètres importants.
Cette cintreuse offre un fini parfait grâce au déplacement de la glissière au fur et à mesure de l’avancement du tube, indispensable pour le cintrage des tubes gainés.
En résumé, cette cintreuse VIRAX est un outil robuste, précis et polyvalent, idéal pour les professionnels réalisant des cintrages rapides et soignés de tubes cuivre écroui dans des diamètres standards allant de 10 à 22 mm.
Elle combine performance, facilité d’utilisation et adaptabilité à différents types de fixations pour une utilisation optimale en atelier.
La cintreuse d’établi barillet Form Stand 10-22 mm cu VIRAX (référence 250285) est conçue pour le cintrage manuel de tubes en cuivre écroui avec une épaisseur comprise entre 1 et 1,5 mm. Elle permet un angle de cintrage de 0 à 180° avec un rayon de cintrage court de 3,5 D à 5,8 D, adapté aux formes standards jaunes pour des diamètres de tubes de 10 à 22 mm.
Cette cintreuse est équipée d’un barillet, ce qui facilite les cintrages rapides et les travaux dans le plan vertical. Elle est livrée avec un corps monté et un levier d’avance rapide, garantissant une manipulation aisée et efficace. La fixation peut se faire sur un socle spécial (réf. 250203), dans un étau parallèle ou un étau à tube, offrant une grande flexibilité d’utilisation.
Caractéristiques principales :
- Épaisseur des tubes : 1 à 1,5 mm
- Diamètre des tubes : 10 à 22 mm
- Angle de cintrage : 0 à 180°
- Rayon de cintrage court adapté aux formes standards jaunes
- Barillet pour cintrages rapides et travaux verticaux
- Livrée avec corps monté et levier d’avance rapide
- Fixation possible sur socle spécial, étau parallèle ou étau à tube
- Poids : 15 kg
Cette cintreuse est spécialement conçue pour garantir un cintrage précis et rapide des tubes en cuivre écroui, répondant aux besoins des professionnels recherchant fiabilité et efficacité dans les travaux de plomberie et installation.
Cette cintreuse est équipée d’un barillet, ce qui facilite les cintrages rapides et les travaux dans le plan vertical. Elle est livrée avec un corps monté et un levier d’avance rapide, garantissant une manipulation aisée et efficace. La fixation peut se faire sur un socle spécial (réf. 250203), dans un étau parallèle ou un étau à tube, offrant une grande flexibilité d’utilisation.
Caractéristiques principales :
- Épaisseur des tubes : 1 à 1,5 mm
- Diamètre des tubes : 10 à 22 mm
- Angle de cintrage : 0 à 180°
- Rayon de cintrage court adapté aux formes standards jaunes
- Barillet pour cintrages rapides et travaux verticaux
- Livrée avec corps monté et levier d’avance rapide
- Fixation possible sur socle spécial, étau parallèle ou étau à tube
- Poids : 15 kg
Cette cintreuse est spécialement conçue pour garantir un cintrage précis et rapide des tubes en cuivre écroui, répondant aux besoins des professionnels recherchant fiabilité et efficacité dans les travaux de plomberie et installation.
Type : Avec barillet
Composition : Formes Standards
Ø : 10 - 12 - 14 - 16 - 18 - 20 - 22 mm
kg : 15,000
Placer le barillet contre les rouleaux du coulisseau, en choisissant la gorge correspondant au diamètre du tube à cintrer. Insérer l’axe du barillet dans le logement de la glissière. Dévisser suffisamment le support de barillet pour permettre le passage de la forme. Positionner la forme adaptée au diamètre du tube dans le pivot de la cintreuse, en plaçant l’axe d’entraîneur dans le trou du pivot ou dans l’alésage extérieur de la forme selon le diamètre.
Sur un étau parallèle, serrer les bossages de la cintreuse dans les mors de l’étau. Avec un socle spécial (réf. 250203), fixer ce socle sur le bord de l’établi en position verticale ou horizontale, puis serrer la vis du socle sur le corps de la cintreuse. Sur un étau à tube (Etaugriff), serrer le six pans du corps.
Pour le cintrage avec barillet, dévisser le pommeau du crochet pour permettre le passage du tube. Mettre en place le tube à cintrer, puis, à l’aide de la vis d’avance, serrer le tube entre le barillet et la forme, ces deux pièces venant en contact. Faire pivoter le crochet et serrer le pommeau jusqu’au contact du crochet sur le tube. Cintrer jusqu’à l’angle désiré, en tenant compte de la flexibilité du tube. Les formes sont graduées pour les angles les plus courants. L’emploi d’huile de cintrage sur les formes et contre-formes est conseillé pour diminuer l’effort, notamment sur les diamètres importants. Pour desserrer le tube, desserrer la vis d’avance avant de dévisser le pommeau.
Pour le cintrage avec glissière, le tube est maintenu dans la forme de la glissière qui se déplace sur les rouleaux en même temps que la forme. Placer la glissière contre les rouleaux du coulisseau, la gorge correspondant au diamètre du tube face à l’axe de la cintreuse, puis procéder comme pour le cintrage au barillet.
Cette méthode s’utilise pour des tubes en cuivre écroui de diamètre 10 à 22 mm et d’épaisseur 1 à 1,5 mm, avec un angle de cintrage de 0 à 180°. La fixation de la cintreuse peut se faire sur un socle spécial, dans un étau parallèle ou un étau à tube, selon les besoins d’installation.
Sur un étau parallèle, serrer les bossages de la cintreuse dans les mors de l’étau. Avec un socle spécial (réf. 250203), fixer ce socle sur le bord de l’établi en position verticale ou horizontale, puis serrer la vis du socle sur le corps de la cintreuse. Sur un étau à tube (Etaugriff), serrer le six pans du corps.
Pour le cintrage avec barillet, dévisser le pommeau du crochet pour permettre le passage du tube. Mettre en place le tube à cintrer, puis, à l’aide de la vis d’avance, serrer le tube entre le barillet et la forme, ces deux pièces venant en contact. Faire pivoter le crochet et serrer le pommeau jusqu’au contact du crochet sur le tube. Cintrer jusqu’à l’angle désiré, en tenant compte de la flexibilité du tube. Les formes sont graduées pour les angles les plus courants. L’emploi d’huile de cintrage sur les formes et contre-formes est conseillé pour diminuer l’effort, notamment sur les diamètres importants. Pour desserrer le tube, desserrer la vis d’avance avant de dévisser le pommeau.
Pour le cintrage avec glissière, le tube est maintenu dans la forme de la glissière qui se déplace sur les rouleaux en même temps que la forme. Placer la glissière contre les rouleaux du coulisseau, la gorge correspondant au diamètre du tube face à l’axe de la cintreuse, puis procéder comme pour le cintrage au barillet.
Cette méthode s’utilise pour des tubes en cuivre écroui de diamètre 10 à 22 mm et d’épaisseur 1 à 1,5 mm, avec un angle de cintrage de 0 à 180°. La fixation de la cintreuse peut se faire sur un socle spécial, dans un étau parallèle ou un étau à tube, selon les besoins d’installation.
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
Questions produits
Quels sont les diamètres et épaisseurs de tubes compatibles avec cette cintreuse ?
Cette cintreuse est conçue pour des tubes en cuivre écroui d’un diamètre compris entre 10 et 22 mm, avec une épaisseur de paroi entre 1 et 1,5 mm. Elle convient spécifiquement aux formes standards jaunes avec un rayon de cintrage court.
Comment cette cintreuse facilite-t-elle les cintrages rapides et précis ?
Elle est équipée d’un barillet qui permet des cintrages rapides et adaptés aux travaux dans le plan vertical. Le levier d’avance rapide livré avec l’outil améliore la maniabilité et l’efficacité du cintrage manuel.
Quels angles et rayons de cintrage cette cintreuse permet-elle d’obtenir ?
Elle offre un angle de cintrage allant de 0 à 180°, avec un rayon de cintrage court de 3,5 D à 5,8 D, adapté aux formes standards jaunes pour un cintrage précis et conforme aux exigences des tubes cuivre écroui.
Comment cette cintreuse peut-elle être fixée pour une utilisation stable ?
La fixation peut se faire sur un socle spécial (réf. 250203), dans un étau parallèle ou un étau à tube, offrant ainsi une grande flexibilité d’installation selon les conditions de chantier.
Quels sont les éléments livrés avec la cintreuse pour faciliter son usage ?
Le produit est livré avec un corps monté et un levier d’avance rapide, permettant une mise en œuvre immédiate et une manipulation aisée pour les professionnels et bricoleurs exigeants.
