Cintreuse établi gliss form stand 10-22mm cu VIRAX - 250275
Référence : V066250275
Découvrez Cintreuse établi gliss form stand 10-22mm cu VIRAX - 250275 disponible à l'achat
Les points clés
- Épaisseur de 1 à 1,5 mm
- Angle de cintrage : 0 à 180°
- Rayon de cintrage : 3,5 D
- Glissière pour un fini parfait
- Idéale pour cintrage de tubes gainés
1 056,70 € TTC 880,58 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

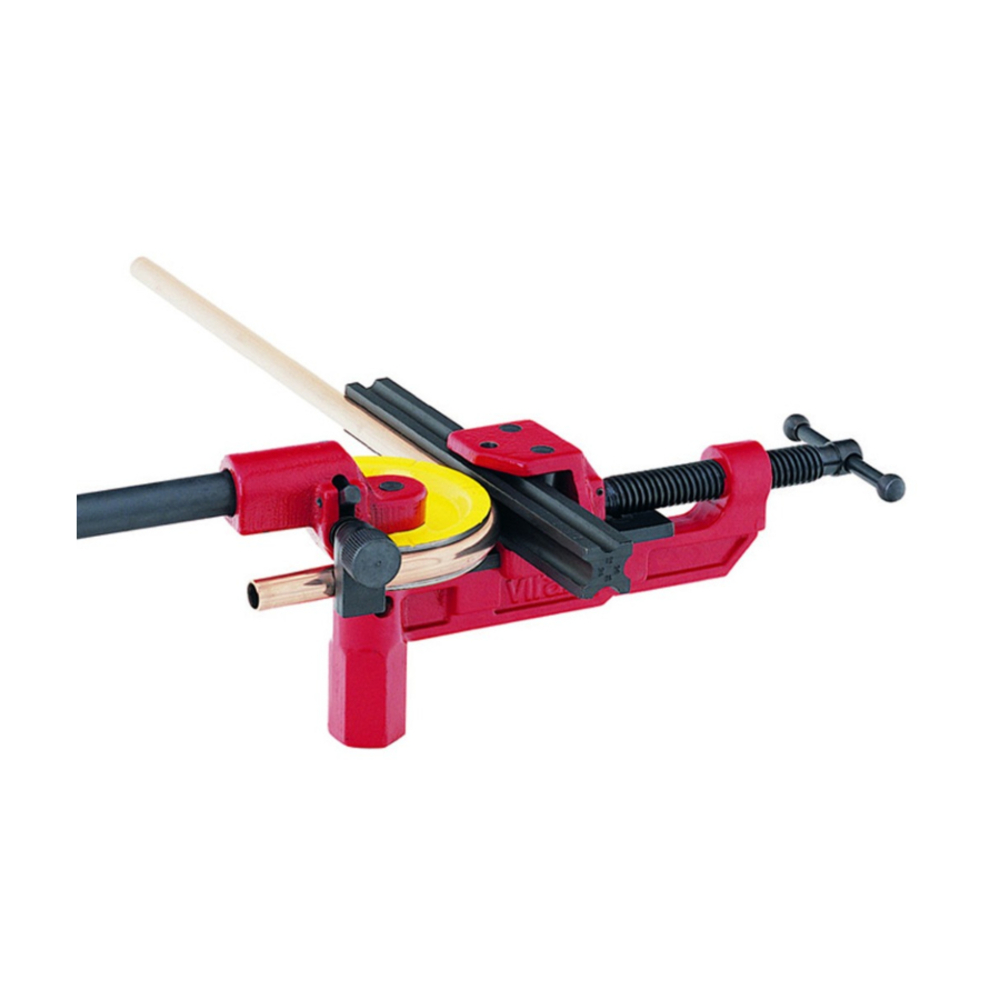

La cintreuse d’établi gliss form stand 10-22 mm cu VIRAX (réf. 250275) est conçue pour le cintrage manuel précis des tubes en cuivre écroui d’un diamètre allant de 10 à 22 mm.
Elle permet un cintrage avec une épaisseur de tube comprise entre 1 et 1,5 mm et un angle de cintrage variable de 0 à 180°.
Le rayon de cintrage est court, équivalent à 3,5 fois le diamètre du tube (3,5 D), garantissant un pliage soigné.
Ce modèle est équipé d’une glissière qui se déplace simultanément avec le tube, assurant un fini parfait, notamment pour le cintrage des tubes gainés.
La cintreuse est livrée avec un corps monté et un levier d’avance rapide, facilitant le serrage et le cintrage.
Elle peut être fixée sur un socle spécial (réf. 250203), dans un étau parallèle ou dans un étau à tube, offrant ainsi une grande flexibilité d’installation.
Le fonctionnement s’appuie sur deux méthodes principales :
- La méthode avec barillet, où le tube est maintenu contre la forme par un barillet coulissant dans une gorge spécifique, serré par une vis d’avance, puis cintré jusqu’à l’angle désiré. Les formes sont graduées pour les angles les plus courants. L’usage d’huile de cintrage est conseillé pour réduire l’effort sur les tubes de grand diamètre.
- La méthode avec glissière, où le tube est maintenu dans la forme de la glissière qui se déplace sur les rouleaux en même temps que la forme, garantissant un cintrage fluide et précis.
Les caractéristiques techniques principales sont :
- Type : Avec glissière
- Composition : Formes Standards jaunes
- Diamètres compatibles : 10, 12, 14, 16, 18, 20, 22 mm
- Poids : 12,5 kg
Cette cintreuse est idéale pour des travaux nécessitant un cintrage rapide, précis et soigné de tubes en cuivre écroui, particulièrement adaptée aux tubes gainés.
Elle offre un rayon de cintrage court et un angle complet de 0 à 180°, convenant à une large gamme d’applications dans la plomberie et le chauffage.
Sa conception robuste et ses multiples options de fixation garantissent une grande stabilité et un confort d’utilisation sur établi ou en atelier.
La cintreuse manuelle d'établi Virax, référence 250275, est conçue pour le cintrage des tubes cuivre écroui avec un diamètre de 10 à 22 mm. Elle permet un cintrage précis avec un angle allant de 0 à 180° et une épaisseur de tube de 1 à 1,5 mm. Cette cintreuse utilise des formes standards jaunes avec un rayon de cintrage court, adaptées pour des travaux exigeant précision et finition.
Elle est équipée d'une glissière qui assure un déplacement progressif au fur et à mesure de l'avancement du tube, garantissant un fini parfait, particulièrement indispensable pour le cintrage des tubes gainés. La cintreuse est livrée avec un corps monté et un levier d'avance rapide, facilitant son utilisation.
La fixation de l'outil peut se faire sur un socle spécial (référence 250203), dans un étau parallèle ou dans un étau à tube, offrant une grande flexibilité d'installation.
Le poids de cette cintreuse est de 12,5 kg, ce qui assure une bonne stabilité lors des opérations de cintrage.
En résumé, cette cintreuse manuelle d'établi Virax est un outil performant et robuste, adapté aux professionnels recherchant précision, rapidité et qualité de finition pour le cintrage des tubes cuivre écroui.
Elle est équipée d'une glissière qui assure un déplacement progressif au fur et à mesure de l'avancement du tube, garantissant un fini parfait, particulièrement indispensable pour le cintrage des tubes gainés. La cintreuse est livrée avec un corps monté et un levier d'avance rapide, facilitant son utilisation.
La fixation de l'outil peut se faire sur un socle spécial (référence 250203), dans un étau parallèle ou dans un étau à tube, offrant une grande flexibilité d'installation.
Le poids de cette cintreuse est de 12,5 kg, ce qui assure une bonne stabilité lors des opérations de cintrage.
En résumé, cette cintreuse manuelle d'établi Virax est un outil performant et robuste, adapté aux professionnels recherchant précision, rapidité et qualité de finition pour le cintrage des tubes cuivre écroui.
Type : Avec glissière
Composition : Formes Standards
Ø : 10 - 12 - 14 - 16 - 18 - 20 - 22 mm
kg : 12,500
La cintreuse d’établi s’utilise en la fixant sur un étau parallèle, un étau à tube ou un socle spécial fixé au bord de l’établi, en position verticale ou horizontale. Le serrage s’effectue en bloquant le corps de la cintreuse à l’aide d’un écrou six pans.
Deux méthodes principales de cintrage sont possibles :
- Avec barillet : le tube est placé entre la forme adaptée à son diamètre et un barillet coulissant dans une gorge correspondante. Le barillet est positionné contre les rouleaux du coulisseau et son axe inséré dans le logement de la glissière. Après avoir dévissé le support de barillet pour laisser passer la forme, celle-ci est installée dans le pivot de la cintreuse. Le tube est inséré, puis serré entre le barillet et la forme à l’aide d’une vis d’avance. Le crochet est pivoté et serré jusqu’au contact avec le tube. Le cintrage s’effectue en faisant pivoter le crochet jusqu’à l’angle désiré, les formes étant graduées pour les angles courants. Il est possible d’utiliser une huile de cintrage sur les formes pour diminuer l’effort sur les diamètres importants. Pour desserrer le tube, il faut d’abord desserrer la vis d’avance avant de dévisser le pommeau.
- Avec glissière : le tube est maintenu dans la forme de la glissière qui se déplace simultanément sur les rouleaux avec la forme. La glissière est placée contre les rouleaux du coulisseau, la gorge correspondant au diamètre du tube face à l’axe de la cintreuse. La suite de l’opération est identique à celle avec barillet.
Le cintrage s’effectue sur des tubes en cuivre écroui d’un diamètre de 10 à 22 mm, avec une épaisseur de 1 à 1,5 mm. L’angle de cintrage peut aller de 0 à 180°. Le rayon de cintrage est court, soit 3,5 fois le diamètre du tube.
Ce dispositif est utilisé pour obtenir un cintrage précis et soigné, particulièrement adapté aux tubes gainés grâce au déplacement progressif de la glissière lors de l’avancement du tube.
Le levier d’avance rapide facilite le serrage et le cintrage. La fixation multiple (étau, socle, étau à tube) permet une installation flexible selon le contexte d’utilisation.
Deux méthodes principales de cintrage sont possibles :
- Avec barillet : le tube est placé entre la forme adaptée à son diamètre et un barillet coulissant dans une gorge correspondante. Le barillet est positionné contre les rouleaux du coulisseau et son axe inséré dans le logement de la glissière. Après avoir dévissé le support de barillet pour laisser passer la forme, celle-ci est installée dans le pivot de la cintreuse. Le tube est inséré, puis serré entre le barillet et la forme à l’aide d’une vis d’avance. Le crochet est pivoté et serré jusqu’au contact avec le tube. Le cintrage s’effectue en faisant pivoter le crochet jusqu’à l’angle désiré, les formes étant graduées pour les angles courants. Il est possible d’utiliser une huile de cintrage sur les formes pour diminuer l’effort sur les diamètres importants. Pour desserrer le tube, il faut d’abord desserrer la vis d’avance avant de dévisser le pommeau.
- Avec glissière : le tube est maintenu dans la forme de la glissière qui se déplace simultanément sur les rouleaux avec la forme. La glissière est placée contre les rouleaux du coulisseau, la gorge correspondant au diamètre du tube face à l’axe de la cintreuse. La suite de l’opération est identique à celle avec barillet.
Le cintrage s’effectue sur des tubes en cuivre écroui d’un diamètre de 10 à 22 mm, avec une épaisseur de 1 à 1,5 mm. L’angle de cintrage peut aller de 0 à 180°. Le rayon de cintrage est court, soit 3,5 fois le diamètre du tube.
Ce dispositif est utilisé pour obtenir un cintrage précis et soigné, particulièrement adapté aux tubes gainés grâce au déplacement progressif de la glissière lors de l’avancement du tube.
Le levier d’avance rapide facilite le serrage et le cintrage. La fixation multiple (étau, socle, étau à tube) permet une installation flexible selon le contexte d’utilisation.
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
Questions produits
Quels types de tubes cette cintreuse peut-elle cintrer ?
Cette cintreuse manuelle est conçue pour le cintrage des tubes en cuivre écroui avec un diamètre compris entre 10 et 22 mm et une épaisseur de 1 à 1,5 mm. Elle est particulièrement adaptée aux tubes gainés grâce à sa glissière spécifique.
Comment la glissière améliore-t-elle la qualité du cintrage ?
La glissière permet un déplacement progressif au fur et à mesure de l'avancement du tube, assurant un fini parfait. Cette caractéristique est impérative pour le cintrage des tubes gainés afin d'éviter les déformations.
Quels angles et rayons de cintrage sont possibles avec cette cintreuse ?
Le cintrage peut s'effectuer sur un angle allant de 0 à 180°. Le rayon de cintrage est de 3,5 fois le diamètre du tube (3,5 D), ce qui permet un cintrage précis avec un rayon court adapté aux travaux exigeants en finition.
Quels sont les modes de fixation possibles pour cette cintreuse ?
La cintreuse peut être fixée sur un socle spécial (référence 250203), dans un étau parallèle ou dans un étau à tube, offrant ainsi une grande flexibilité d'installation selon les conditions de travail.
Quels éléments facilitent l’utilisation de cette cintreuse ?
Elle est livrée avec un corps monté et un levier d'avance rapide, ce qui facilite le maniement et accélère les opérations de cintrage.
