Cintreuse établi gliss form univ 10-22mm cu VIRAX - 250272
Référence : V066250272
Découvrez Cintreuse établi gliss form univ 10-22mm cu VIRAX - 250272 disponible à l'achat
Les points clés
- Épaisseurs de 0,8 à 1,5 mm
- Angle de cintrage de 0 à 180°
- Rayon de cintrage 4,3 D
- Glissière pour finition parfaite
- Essential pour tubes gainés
1 214,83 € TTC 1 012,36 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

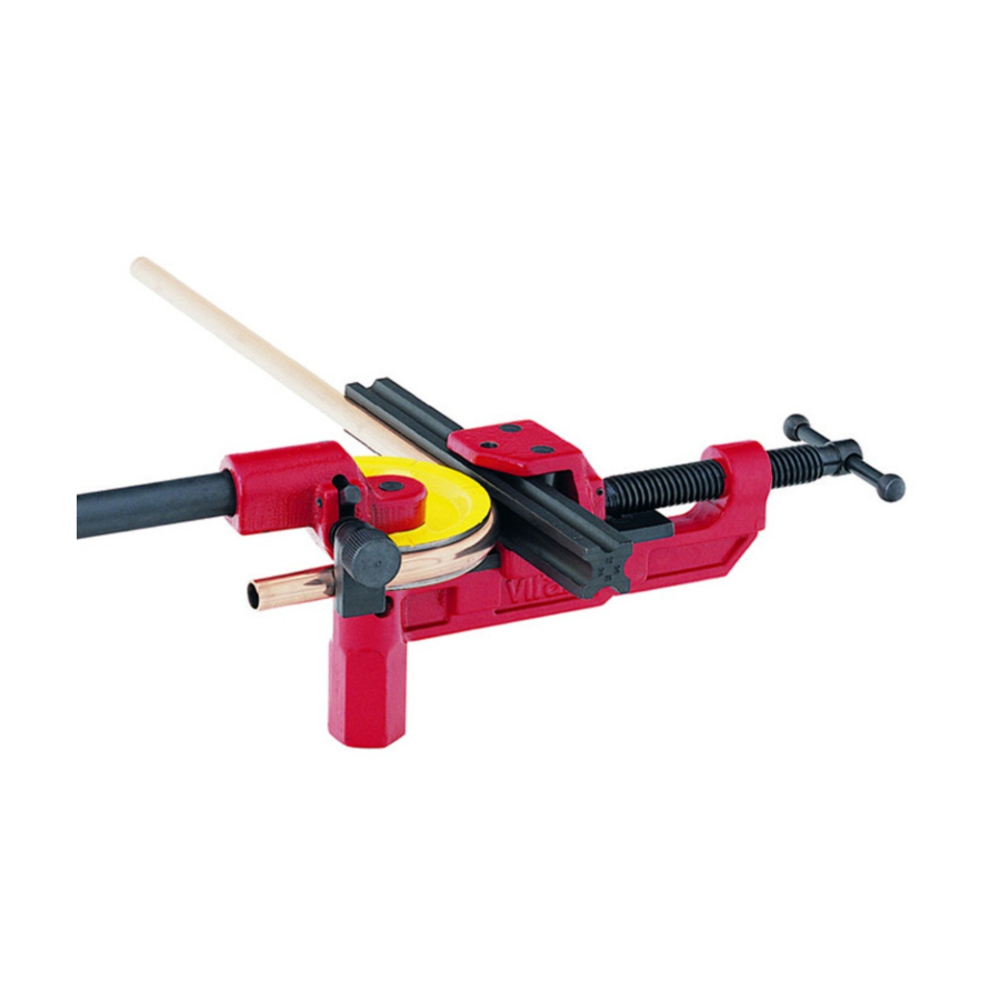

La cintreuse d’établi gliss form univ 10-22 mm cu VIRAX (référence 250272) est un outil manuel robuste et précis, conçu pour le cintrage de tubes en cuivre écroui d’un diamètre de 10 à 22 mm.
Elle permet de cintrer des tubes avec une épaisseur comprise entre 0,8 et 1,5 mm, offrant un angle de cintrage variable de 0 à 180°. Le rayon de cintrage est de 4,3 fois le diamètre du tube, garantissant des courbures adaptées et précises.
La cintreuse est équipée d’une glissière qui assure un fini parfait grâce à son déplacement progressif simultané avec la forme sur les rouleaux, au fur et à mesure de l’avancement du tube. Cette glissière est impérative pour le cintrage des tubes gainés, assurant une finition soignée.
Les formes universelles rouges couvrent un diamètre de 8 à 22 mm, tandis que les formes universelles grises s’adaptent aux diamètres en pouces de 5/16 à 7/8" avec une épaisseur de 1 à 1,5 mm.
Les formes standards jaunes sont prévues pour des diamètres de 10 à 22 mm avec un rayon de cintrage court, offrant une polyvalence selon les besoins.
Le fonctionnement propose deux méthodes principales :
- Le cintrage avec barillet, où le tube est maintenu contre la forme par le barillet qui coulisse dans sa gorge, adapté aux cintrages rapides et aux travaux dans le plan vertical. L’effort de cintrage peut être réduit par l’utilisation d’huile de cintrage sur les formes et contre-formes.
- Le cintrage avec glissière, où le tube est maintenu dans la forme de la glissière qui se déplace simultanément avec la forme sur les rouleaux, garantissant un cintrage précis et un fini parfait.
Les formes sont graduées pour les angles les plus courants, facilitant ainsi la précision du cintrage tout en tenant compte de la flexibilité du tube.
L’outil est livré avec un corps monté et un levier d’avance rapide pour faciliter les opérations.
Pour la fixation, il peut être installé sur un socle spécial (référence 250203), dans un étau parallèle ou dans un étau à tube (Etaugriff), offrant une grande flexibilité d’installation selon les besoins du chantier.
Le poids de la cintreuse est de 18,4 kg, assurant une bonne stabilité lors de son utilisation.
En résumé, cette cintreuse d’établi VIRAX est un outil polyvalent, robuste et précis, adapté aussi bien aux tubes cuivre nus qu’aux tubes gainés.
Elle garantit des courbures précises avec une finition soignée, tout en offrant des options de fixation multiples pour s’adapter à différents environnements de travail.
La cintreuse manuelle d'établi Virax, référence 250272, est conçue pour le cintrage de tubes en cuivre écroui avec un diamètre de 10 à 22 mm. Elle permet de travailler sur des tubes d'une épaisseur comprise entre 0,8 et 1,5 mm, avec un angle de cintrage réglable de 0 à 180°.
Ce modèle est équipé d'une glissière qui assure un fini parfait en suivant le déplacement du tube lors de son avancement, ce qui est particulièrement recommandé pour le cintrage des tubes gainés. La cintreuse est livrée avec un corps monté et un levier d'avance rapide facilitant son utilisation.
Elle peut être fixée sur un socle spécial (référence 250203), dans un étau parallèle ou dans un étau à tube, offrant ainsi une grande flexibilité d'installation. La composition correspond aux formes universelles adaptées aux diamètres mentionnés.
Cette cintreuse est idéale pour des travaux précis et soignés sur tubes cuivre, alliant robustesse et facilité d'usage grâce à ses caractéristiques techniques et ses accessoires. Son poids est de 18,4 kg, garantissant une bonne stabilité lors de l'utilisation.
Ce modèle est équipé d'une glissière qui assure un fini parfait en suivant le déplacement du tube lors de son avancement, ce qui est particulièrement recommandé pour le cintrage des tubes gainés. La cintreuse est livrée avec un corps monté et un levier d'avance rapide facilitant son utilisation.
Elle peut être fixée sur un socle spécial (référence 250203), dans un étau parallèle ou dans un étau à tube, offrant ainsi une grande flexibilité d'installation. La composition correspond aux formes universelles adaptées aux diamètres mentionnés.
Cette cintreuse est idéale pour des travaux précis et soignés sur tubes cuivre, alliant robustesse et facilité d'usage grâce à ses caractéristiques techniques et ses accessoires. Son poids est de 18,4 kg, garantissant une bonne stabilité lors de l'utilisation.
Type : Avec glissière
Composition : Formes Universelles
Ø : 10 - 12 - 14 - 16 - 18 - 20 - 22 mm
kg : 18,400
La cintreuse d’établi s’utilise en la fixant soit dans un étau parallèle, soit sur un socle spécial, soit dans un étau à tube (Etaugriff). Pour le cintrage, deux méthodes sont proposées : avec barillet ou avec glissière.
Dans la méthode avec barillet, le tube est maintenu contre la forme par le barillet qui coulisse dans sa gorge. Il faut placer le barillet contre les rouleaux du coulisseau, insérer l’axe du barillet dans le logement de la glissière, puis positionner la forme correspondant au diamètre du tube dans le pivot de la cintreuse. Le tube est ensuite serré entre le barillet et la forme à l’aide d’une vis d’avance, en desserrant préalablement le pommeau du crochet pour permettre le passage du tube. Le cintrage s’effectue en pivotant le crochet jusqu’à l’angle désiré, les formes étant graduées pour les angles les plus courants. L’usage d’huile de cintrage sur les formes et contre-formes peut réduire l’effort nécessaire, notamment sur les diamètres importants. Pour desserrer le tube, il faut desserrer la vis d’avance avant de dévisser le pommeau.
Dans la méthode avec glissière, le tube est maintenu dans la forme de la glissière qui se déplace simultanément avec la forme sur les rouleaux lors de l’avancement du tube, ce qui assure un cintrage précis et un fini parfait. La glissière est placée contre les rouleaux du coulisseau, la gorge correspondant au diamètre du tube à cintrer face à l’axe de la cintreuse. Le cintrage se réalise ensuite de la même manière que pour la méthode avec barillet.
Les formes utilisées sont graduées pour les angles les plus courants et il convient de tenir compte de la flexibilité du tube lors du cintrage. La cintreuse est adaptée aux tubes en cuivre écroui d’un diamètre de 10 à 22 mm et d’une épaisseur comprise entre 0,8 et 1,5 mm, avec un angle de cintrage variable de 0 à 180°. Elle peut être utilisée pour des tubes nus comme pour des tubes gainés, la glissière étant impérative pour ces derniers afin d’assurer une finition soignée.
Le résultat attendu est un cintrage précis avec un fini parfait, adapté aux besoins des travaux sur tubes cuivre.
Dans la méthode avec barillet, le tube est maintenu contre la forme par le barillet qui coulisse dans sa gorge. Il faut placer le barillet contre les rouleaux du coulisseau, insérer l’axe du barillet dans le logement de la glissière, puis positionner la forme correspondant au diamètre du tube dans le pivot de la cintreuse. Le tube est ensuite serré entre le barillet et la forme à l’aide d’une vis d’avance, en desserrant préalablement le pommeau du crochet pour permettre le passage du tube. Le cintrage s’effectue en pivotant le crochet jusqu’à l’angle désiré, les formes étant graduées pour les angles les plus courants. L’usage d’huile de cintrage sur les formes et contre-formes peut réduire l’effort nécessaire, notamment sur les diamètres importants. Pour desserrer le tube, il faut desserrer la vis d’avance avant de dévisser le pommeau.
Dans la méthode avec glissière, le tube est maintenu dans la forme de la glissière qui se déplace simultanément avec la forme sur les rouleaux lors de l’avancement du tube, ce qui assure un cintrage précis et un fini parfait. La glissière est placée contre les rouleaux du coulisseau, la gorge correspondant au diamètre du tube à cintrer face à l’axe de la cintreuse. Le cintrage se réalise ensuite de la même manière que pour la méthode avec barillet.
Les formes utilisées sont graduées pour les angles les plus courants et il convient de tenir compte de la flexibilité du tube lors du cintrage. La cintreuse est adaptée aux tubes en cuivre écroui d’un diamètre de 10 à 22 mm et d’une épaisseur comprise entre 0,8 et 1,5 mm, avec un angle de cintrage variable de 0 à 180°. Elle peut être utilisée pour des tubes nus comme pour des tubes gainés, la glissière étant impérative pour ces derniers afin d’assurer une finition soignée.
Le résultat attendu est un cintrage précis avec un fini parfait, adapté aux besoins des travaux sur tubes cuivre.
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
Questions produits
Quels sont les diamètres et épaisseurs de tubes compatibles avec cette cintreuse ?
Cette cintreuse manuelle est conçue pour des tubes en cuivre écroui de 10 à 22 mm de diamètre, avec une épaisseur comprise entre 0,8 et 1,5 mm. Elle permet un cintrage précis sur cette plage de dimensions.
Comment la glissière améliore-t-elle la qualité du cintrage ?
La glissière assure un fini parfait en suivant le déplacement du tube au fur et à mesure de son avancement. Cette fonctionnalité est impérative pour le cintrage des tubes gainés, évitant tout écrasement ou déformation.
Quels sont les angles et rayons de cintrage possibles avec ce modèle ?
Le réglage de l’angle de cintrage va de 0 à 180°, avec un rayon de cintrage de 4,3 fois le diamètre du tube. Ces caractéristiques permettent une grande précision dans les formes obtenues.
Quels types de fixation sont compatibles avec cette cintreuse ?
La cintreuse peut être fixée sur un socle spécial (référence 250203), dans un étau parallèle ou dans un étau à tube, offrant ainsi une grande flexibilité d’installation selon les conditions de travail.
Quels accessoires facilitent l’utilisation de cette cintreuse ?
Elle est livrée avec un corps monté et un levier d’avance rapide, ce qui simplifie et accélère le cintrage, tout en garantissant la stabilité et la précision du travail.
