Cintreuse établi barill form univ 10-22mm cu VIRAX - 250282
Référence : V066250282
Découvrez Cintreuse établi barill form univ 10-22mm cu VIRAX - 250282 disponible à l'achat
Les points clés
- Épaisseur : 0,8 à 1,5 mm
- Angle de cintrage : 0 à 180°
- Rayon de cintrage : 4,3 D
- Barillet pour cintrages rapides
- Livrée avec corps monté et levier d'avance rapide
920,28 € TTC 766,90 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

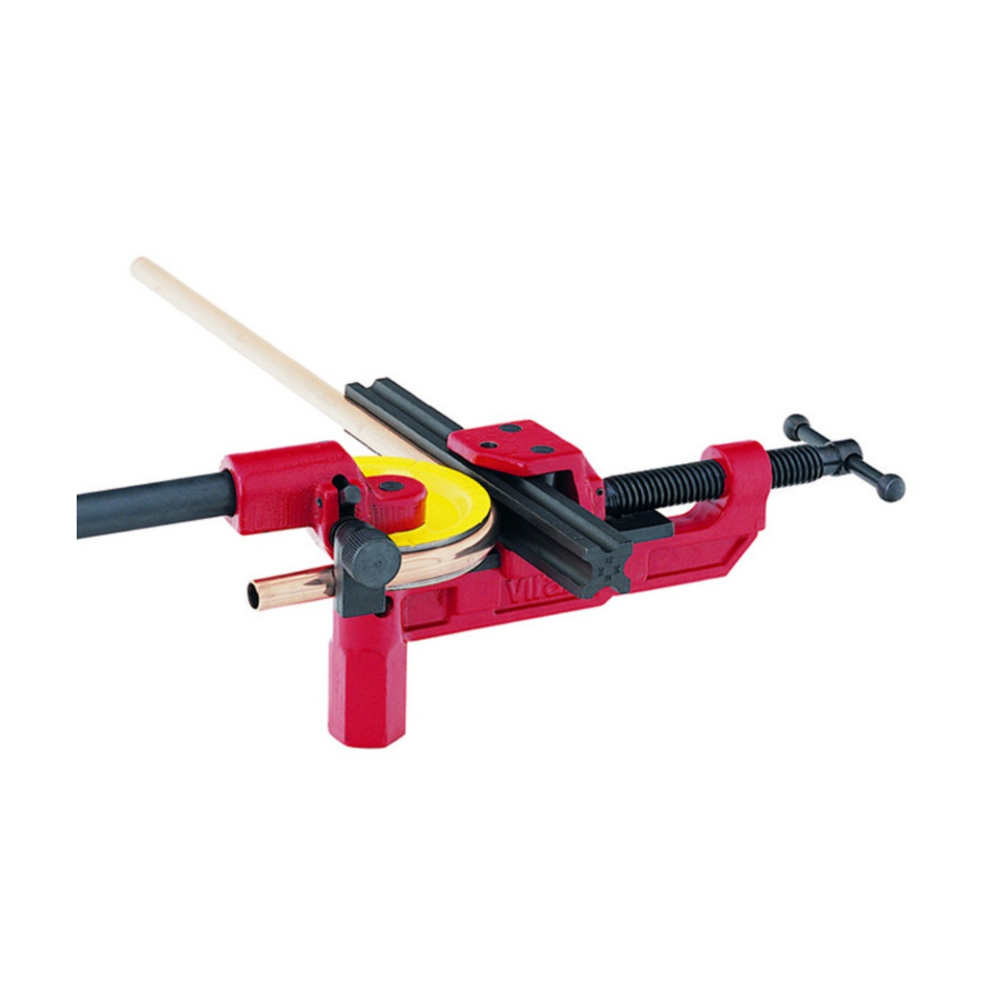

La cintreuse d’établi VIRAX 250282 est un outil manuel conçu pour le cintrage précis de tubes en cuivre écroui d’un diamètre compris entre 10 et 22 mm.
Elle permet de cintrer des tubes avec une épaisseur variant de 0,8 à 1,5 mm.
L’angle de cintrage est réglable de 0 à 180°, offrant une grande polyvalence pour différents travaux.
Le rayon de cintrage correspond à 4,3 fois le diamètre du tube (4,3 D), garantissant des courbures adaptées et précises.
Ce modèle est équipé d’un barillet qui facilite les cintrages rapides ainsi que les opérations dans le plan vertical.
Le tube est maintenu contre la forme grâce à ce barillet, qui coulisse dans une gorge spécifique correspondant au diamètre du tube.
La cintreuse est livrée avec un corps monté et un levier d’avance rapide pour optimiser l’efficacité d’utilisation.
Les formes universelles fournies couvrent les diamètres 10, 12, 14, 16, 18, 20 et 22 mm.
La fixation de la cintreuse peut se faire sur un socle spécial (référence 250203), dans un étau parallèle ou dans un étau à tube, offrant ainsi une grande flexibilité d’installation.
Le fonctionnement s’effectue soit avec le barillet, soit avec une glissière (option non incluse sur ce modèle mais disponible sur d’autres références de la gamme).
Avec le barillet, le tube est serré entre celui-ci et la forme par une vis d’avance, puis cintré jusqu’à l’angle désiré.
Les formes sont graduées pour les angles les plus courants, facilitant la précision du cintrage.
L’application d’huile de cintrage sur les formes diminue l’effort nécessaire, notamment sur les diamètres importants.
La cintreuse VIRAX 250282 pèse 16,550 kg, ce qui assure une stabilité optimale lors de son utilisation en atelier.
Elle est conçue pour un usage professionnel, garantissant un cintrage rapide et précis des tubes en cuivre écroui.
En résumé, cette cintreuse d’établi avec barillet est un outil robuste et performant, parfaitement adapté aux travaux de plomberie et d’installation nécessitant des cintrages précis sur tubes cuivre de 10 à 22 mm.
Sa fixation polyvalente et son levier d’avance rapide améliorent la facilité d’utilisation et la qualité du cintrage.
Cintreuse manuelle d’établi destinée au cintrage de tubes en cuivre écroui. Elle permet un angle de cintrage de 0 à 180° avec un rayon de cintrage de 4,3 fois le diamètre du tube. Elle est conçue pour des tubes d’épaisseur comprise entre 0,8 et 1,5 mm.
Elle est équipée d’un barillet, idéal pour les cintrages rapides et les travaux dans le plan vertical. Le produit est livré avec un corps monté et un levier d’avance rapide pour faciliter l’utilisation.
Cette cintreuse accepte des tubes de formes universelles rouges de diamètre 8 à 22 mm, ainsi que des formes universelles grises de diamètre 5/16 à 7/8 pouces. Elle est compatible avec des formes standards jaunes pour des diamètres de 10 à 22 mm, avec un rayon de cintrage court.
La fixation peut se faire sur un socle spécial (référence 250203), dans un étau parallèle ou dans un étau à tube, offrant une grande flexibilité d’installation.
Le poids de la référence 250282 est de 16,550 kg, correspondant à une cintreuse avec barillet et formes universelles pour diamètres 10 à 22 mm.
Cette cintreuse est adaptée pour un usage professionnel nécessitant précision et rapidité dans le cintrage de tubes en cuivre écroui, avec des performances optimales grâce à son système de barillet et levier d’avance rapide.
Elle est équipée d’un barillet, idéal pour les cintrages rapides et les travaux dans le plan vertical. Le produit est livré avec un corps monté et un levier d’avance rapide pour faciliter l’utilisation.
Cette cintreuse accepte des tubes de formes universelles rouges de diamètre 8 à 22 mm, ainsi que des formes universelles grises de diamètre 5/16 à 7/8 pouces. Elle est compatible avec des formes standards jaunes pour des diamètres de 10 à 22 mm, avec un rayon de cintrage court.
La fixation peut se faire sur un socle spécial (référence 250203), dans un étau parallèle ou dans un étau à tube, offrant une grande flexibilité d’installation.
Le poids de la référence 250282 est de 16,550 kg, correspondant à une cintreuse avec barillet et formes universelles pour diamètres 10 à 22 mm.
Cette cintreuse est adaptée pour un usage professionnel nécessitant précision et rapidité dans le cintrage de tubes en cuivre écroui, avec des performances optimales grâce à son système de barillet et levier d’avance rapide.
Type : Avec barillet
Composition : Formes Universelles
Ø : 10 - 12 - 14 - 16 - 18 - 20 - 22 mm
kg : 16,550
La cintreuse d’établi s’utilise en fixant l’outil soit sur un étau parallèle, soit sur un socle spécial, soit dans un étau à tube, selon le contexte de travail. Le barillet doit être positionné contre les rouleaux du coulisseau, avec la gorge correspondant au diamètre du tube à cintrer. L’axe du barillet est inséré dans le logement de la glissière. Il faut dévisser suffisamment le support de barillet pour permettre le passage de la forme adaptée au diamètre du tube.
Le tube à cintrer est placé entre le barillet et la forme. À l’aide de la vis d’avance, le tube est serré entre ces deux pièces jusqu’à ce qu’elles soient en contact. Le crochet est ensuite pivoté et le pommeau serré pour bloquer le tube. Le cintrage s’effectue en faisant pivoter la cintreuse jusqu’à l’angle désiré, en tenant compte des graduations sur les formes et de la flexibilité du tube. L’application d’huile de cintrage sur les formes et contre-formes est recommandée pour réduire l’effort, notamment sur les diamètres importants.
Pour desserrer le tube, il faut desserrer la vis d’avance avant de dévisser le pommeau. Le cintrage peut alors être ajusté jusqu’à l’angle souhaité.
Une méthode alternative utilise une glissière qui maintient le tube dans sa forme et se déplace simultanément avec la forme sur les rouleaux. Dans ce cas, la glissière est positionnée contre les rouleaux du coulisseau, la gorge correspondant au diamètre du tube face à l’axe de la cintreuse, puis le cintrage s’effectue de la même manière qu’avec le barillet.
Cette cintreuse est destinée au cintrage manuel de tubes en cuivre écroui de diamètre 8 à 22 mm, avec un angle de cintrage réglable de 0 à 180°. Elle s’utilise principalement en atelier, avec une fixation stable assurant la précision du cintrage.
Le tube à cintrer est placé entre le barillet et la forme. À l’aide de la vis d’avance, le tube est serré entre ces deux pièces jusqu’à ce qu’elles soient en contact. Le crochet est ensuite pivoté et le pommeau serré pour bloquer le tube. Le cintrage s’effectue en faisant pivoter la cintreuse jusqu’à l’angle désiré, en tenant compte des graduations sur les formes et de la flexibilité du tube. L’application d’huile de cintrage sur les formes et contre-formes est recommandée pour réduire l’effort, notamment sur les diamètres importants.
Pour desserrer le tube, il faut desserrer la vis d’avance avant de dévisser le pommeau. Le cintrage peut alors être ajusté jusqu’à l’angle souhaité.
Une méthode alternative utilise une glissière qui maintient le tube dans sa forme et se déplace simultanément avec la forme sur les rouleaux. Dans ce cas, la glissière est positionnée contre les rouleaux du coulisseau, la gorge correspondant au diamètre du tube face à l’axe de la cintreuse, puis le cintrage s’effectue de la même manière qu’avec le barillet.
Cette cintreuse est destinée au cintrage manuel de tubes en cuivre écroui de diamètre 8 à 22 mm, avec un angle de cintrage réglable de 0 à 180°. Elle s’utilise principalement en atelier, avec une fixation stable assurant la précision du cintrage.
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
Questions produits
Quels diamètres de tubes cette cintreuse peut-elle cintrer ?
Cette cintreuse est conçue pour des tubes en cuivre écroui de diamètre 10 à 22 mm avec formes universelles rouges, ainsi que pour des formes universelles grises de 5/16 à 7/8 pouces. Elle est aussi compatible avec des formes standards jaunes pour des diamètres de 10 à 22 mm.
Quels sont les angles et rayons de cintrage possibles avec ce modèle ?
L’outil permet un angle de cintrage de 0 à 180° avec un rayon de cintrage de 4,3 fois le diamètre du tube, ce qui garantit une adaptation précise aux besoins de cintrage des tubes en cuivre écroui.
Comment se fixe la cintreuse pour une utilisation stable ?
La cintreuse peut être fixée sur un socle spécial (référence 250203), dans un étau parallèle ou dans un étau à tube, offrant ainsi une grande flexibilité d’installation selon les conditions du chantier.
Quelles fonctionnalités facilitent le cintrage rapide et précis ?
Elle est équipée d’un barillet qui permet des cintrages rapides, particulièrement adaptés aux travaux dans le plan vertical. De plus, elle est livrée avec un corps monté et un levier d’avance rapide pour faciliter et accélérer la mise en œuvre.
Quelle épaisseur de tube est compatible avec cette cintreuse ?
La cintreuse accepte des tubes en cuivre écroui d’épaisseur comprise entre 0,8 et 1,5 mm, couvrant ainsi une large gamme d’applications professionnelles.
