Nos experts recommandent
2 848,48 €

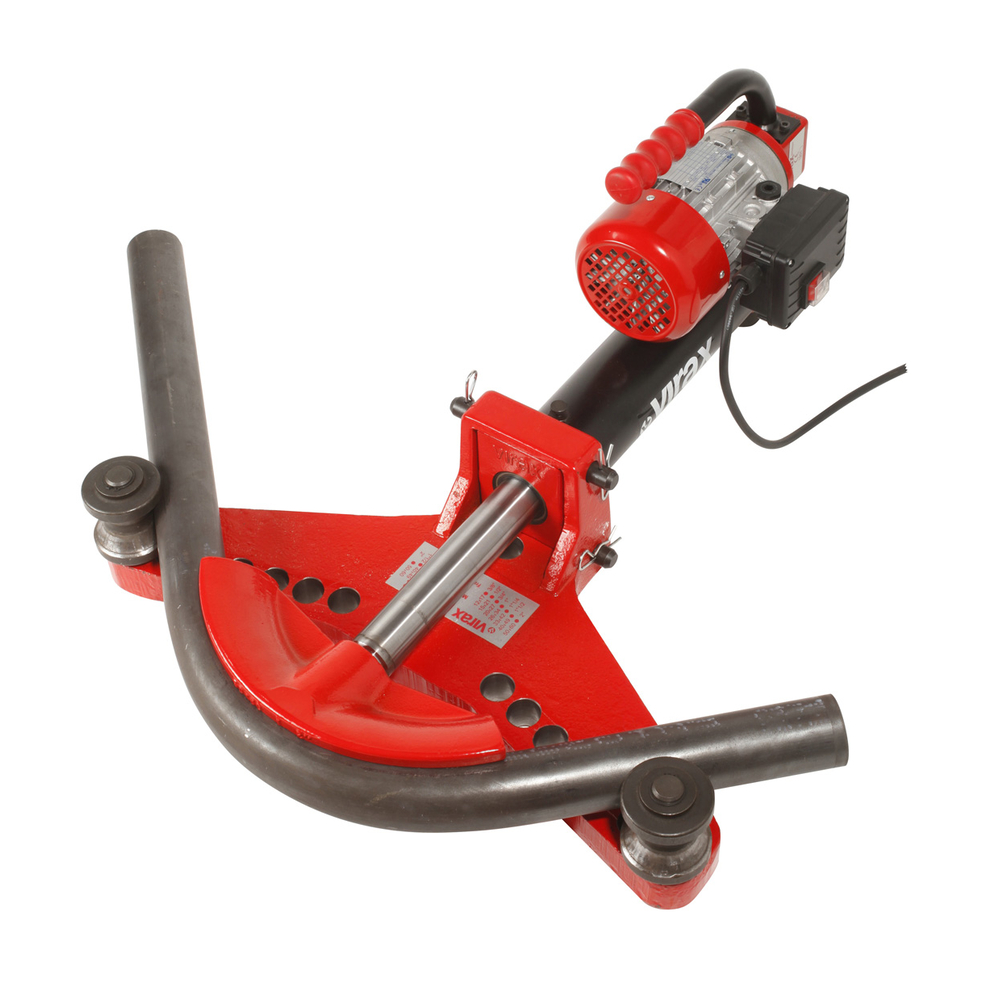

2 373,73 € Cintreuse hydraulique electr 3/8-2'' gaz fl ouvert VIRAX - 240842
Référence : V066240842
Découvrez Cintreuse hydraulique electr 3/8-2'' gaz fl ouvert VIRAX - 240842 disponible à l'achat
Les points clés
- Pour tubes gaz série moyenne et série forte
- Pour chantiers ou la préfabrication
- Circuit simple effet avec rappel du piston par ressort
- Livrée en coffre bois avec formes et accessoires
- Moins d'efforts pour les grandes séries
3 013,33 € TTC 2 511,11 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Cette cintreuse hydraulique électrique VIRAX, référence 240842, est spécialement conçue pour le cintrage précis et efficace des tubes gaz des séries moyenne et forte ainsi que pour les tubes serrurier.
Elle permet le cintrage de tubes gaz en acier avec un diamètre allant de 3/8" à 4", conformément aux normes NFA 49115 et EN 10255.
Elle est également adaptée au cintrage des tubes serrurier de 12 à 45 mm de diamètre.
L’angle de cintrage est réglable de 0° à 90°, offrant une grande polyvalence pour les travaux sur chantier ou en préfabrication.
Le fonctionnement repose sur un circuit hydraulique simple effet avec rappel du piston par ressort, garantissant un usage fiable et efficace.
La cintreuse est équipée d’un vérin électrique 230 V monophasé n° 2 et possède des flasques de type ouvert, ce qui améliore la visibilité lors du cintrage.
Le poids total de l’appareil est de 93 kg.
Elle est livrée dans un coffre en bois robuste, comprenant les formes de cintrage couvrant les diamètres 3/8", 1/2", 3/4", 1", 1.1/4", 1.1/2" et 2", ainsi que les accessoires nécessaires pour une mise en œuvre immédiate.
Pour faciliter la répétitivité des opérations, un limiteur de course optionnel (réf. 240811) peut être ajouté, permettant de reproduire des cintres identiques avec précision.
Ce dispositif se fixe facilement sur le vérin et arrête automatiquement le moteur lorsque l’angle programmé est atteint.
La cintreuse réduit considérablement les efforts à fournir, notamment lors de grandes séries de cintrage, ce qui optimise la productivité et le confort d’utilisation.
Les formes et diabolos sont adaptés selon le type et le diamètre des tubes, avec des configurations spécifiques pour tubes multicouches, qui doivent être utilisés uniquement avec le vérin hydraulique n°2 et les flasques coulissants.
Conseils d’utilisation et entretien :
- Utiliser exclusivement l’huile de vérin Virax pour assurer le bon fonctionnement et la longévité du système hydraulique.
- Éviter l’introduction de corps étrangers dans le réservoir lors du remplissage afin de prévenir toute défaillance.
- Employer la cintreuse sur un plan horizontal pour garantir la sécurité et la précision du cintrage.
La cintreuse est conforme aux normes de sécurité en vigueur et doit être utilisée en respectant les consignes spécifiques aux outils électriques et hydrauliques.
Le coffret de transport assure un rangement sécurisé et facilite la mobilité de l’équipement.
En résumé, la cintreuse hydraulique électrique VIRAX 240842 est un outil robuste, performant et polyvalent, idéal pour le cintrage précis et efficace des tubes gaz et serrurier.
Elle combine une grande capacité de cintrage, une facilité d’usage, une excellente visibilité grâce aux flasques ouverts, et une précision accrue avec le limiteur de course optionnel.
Cintreuse hydraulique électrique conçue pour le cintrage de tubes gaz série moyenne et série forte, adaptée aux chantiers et à la préfabrication. Elle permet de cintrer des tubes acier gaz de 3/8" à 4" (normes NFA 49115 et EN 10255) ainsi que des tubes serrurier de 12 à 45 mm de diamètre. L’angle de cintrage est réglable de 0° à 90°.
Le fonctionnement repose sur un circuit simple effet avec un rappel du piston par ressort, offrant une utilisation facilitée et moins d’efforts, particulièrement pour les grandes séries. La cintreuse est livrée dans un coffre en bois contenant les formes et les accessoires nécessaires.
Un limiteur de course (option réf. 240811) permet de reproduire des cintres identiques, optimisant la répétabilité des opérations. L’appareil doit être utilisé sur un plan horizontal et nécessite un entretien avec de l’huile de vérin Virax pour assurer sa durabilité, en prenant soin d’éviter l’introduction de corps étrangers dans le réservoir lors du remplissage.
Les références disponibles se distinguent par le type de flasques et le poids :
- Réf. 240842 : Flasque ouvert, pour tubes acier de 3/8" à 2", vérin 230 V n° 2, poids 93 kg.
- Réf. 240843 : Flasques coulissants, mêmes tubes et vérin, poids 87 kg.
- Réf. 240851 : Flasque articulé, pour tubes acier de 3/8" à 4", vérin 230 V n° 3, poids 303 kg.
- Réf. 240852 : Flasque articulé, tubes acier de 3/8" à 3", vérin 230 V n° 3, poids 188 kg.
Cette cintreuse offre une grande capacité de cintrage avec une précision et une répétabilité adaptées aux besoins professionnels, tout en garantissant une manipulation simplifiée grâce à son système hydraulique électrique.
Le fonctionnement repose sur un circuit simple effet avec un rappel du piston par ressort, offrant une utilisation facilitée et moins d’efforts, particulièrement pour les grandes séries. La cintreuse est livrée dans un coffre en bois contenant les formes et les accessoires nécessaires.
Un limiteur de course (option réf. 240811) permet de reproduire des cintres identiques, optimisant la répétabilité des opérations. L’appareil doit être utilisé sur un plan horizontal et nécessite un entretien avec de l’huile de vérin Virax pour assurer sa durabilité, en prenant soin d’éviter l’introduction de corps étrangers dans le réservoir lors du remplissage.
Les références disponibles se distinguent par le type de flasques et le poids :
- Réf. 240842 : Flasque ouvert, pour tubes acier de 3/8" à 2", vérin 230 V n° 2, poids 93 kg.
- Réf. 240843 : Flasques coulissants, mêmes tubes et vérin, poids 87 kg.
- Réf. 240851 : Flasque articulé, pour tubes acier de 3/8" à 4", vérin 230 V n° 3, poids 303 kg.
- Réf. 240852 : Flasque articulé, tubes acier de 3/8" à 3", vérin 230 V n° 3, poids 188 kg.
Cette cintreuse offre une grande capacité de cintrage avec une précision et une répétabilité adaptées aux besoins professionnels, tout en garantissant une manipulation simplifiée grâce à son système hydraulique électrique.
Pour tube : Acier
Formes : 3/8 - 1/2 - 3/4 - 1 - 1.1/4 - 1.1/2 - 2"
Vérin : 230 V - n° 2
Type : Flasque ouvert
kg : 93,000
Le fonctionnement de la cintreuse hydraulique électrique VIRAX repose sur un circuit hydraulique simple effet avec rappel du piston par ressort. L’appareil doit être utilisé sur un plan horizontal. Pour réaliser un cintrage, il faut d’abord dévisser complètement la molette supérieure du bouchon du vérin pour purger l’air. Ensuite, les diabolos sont positionnés symétriquement sur les flasques selon le diamètre du tube à cintrer. La forme de cintrage est placée sur l’embout du piston en fonction du diamètre du tube et de l’angle souhaité (maximum 90°). La molette de retour grise est vissée à l’arrière sur le côté.
Pour le modèle électrique (réf. 240842), l’utilisateur positionne l’interrupteur sur « Marche » jusqu’à atteindre l’angle désiré, puis le remet sur « Arrêt ». Pour ramener le piston en position initiale après le cintrage, il faut dévisser la molette grise.
La cintreuse est livrée dans un coffre en bois avec les formes de cintrage adaptées aux diamètres des tubes gaz (de 3/8" à 2") et des tubes serrurier (de 12 à 45 mm), ainsi que les accessoires nécessaires à la mise en œuvre immédiate. Des formes spécifiques existent également pour les tubes multicouches, qui doivent être utilisés uniquement avec le vérin hydraulique n°2 et les flasques coulissants.
Un limiteur de course optionnel peut être fixé sur le vérin électrique n°2. Il permet de reproduire des cintres identiques en arrêtant automatiquement le moteur lorsque l’angle programmé est atteint. Après arrêt du moteur par le limiteur, il est nécessaire de positionner l’interrupteur sur « Arrêt » puis de dévisser la molette de retour pour permettre au piston de rentrer.
Le cintrage s’effectue par étapes en positionnant le tube dans l’axe des sabots et en cintrant secteur par secteur selon un angle prédéfini (environ 6° par passe pour un cintrage à 90° divisé en 16 secteurs). La côte à déduire pour obtenir une longueur précise sur le tube après cintrage est calculée en fonction du rayon de la forme utilisée.
L’entretien comprend le contrôle et l’appoint d’huile de vérin Virax, accessible en dévissant l’écrou à la base du bouchon supérieur.
En cas de coupure de courant, il est conseillé de mettre l’interrupteur sur « Arrêt » afin d’éviter un redémarrage intempestif lors du retour de l’alimentation électrique.
L’appareil est destiné uniquement au cintrage de tubes acier gaz des séries moyenne et forte, ainsi que des tubes serrurier, dans les conditions d’utilisation décrites. Toute utilisation non conforme n’est pas mentionnée dans les documents fournis.
Pour le modèle électrique (réf. 240842), l’utilisateur positionne l’interrupteur sur « Marche » jusqu’à atteindre l’angle désiré, puis le remet sur « Arrêt ». Pour ramener le piston en position initiale après le cintrage, il faut dévisser la molette grise.
La cintreuse est livrée dans un coffre en bois avec les formes de cintrage adaptées aux diamètres des tubes gaz (de 3/8" à 2") et des tubes serrurier (de 12 à 45 mm), ainsi que les accessoires nécessaires à la mise en œuvre immédiate. Des formes spécifiques existent également pour les tubes multicouches, qui doivent être utilisés uniquement avec le vérin hydraulique n°2 et les flasques coulissants.
Un limiteur de course optionnel peut être fixé sur le vérin électrique n°2. Il permet de reproduire des cintres identiques en arrêtant automatiquement le moteur lorsque l’angle programmé est atteint. Après arrêt du moteur par le limiteur, il est nécessaire de positionner l’interrupteur sur « Arrêt » puis de dévisser la molette de retour pour permettre au piston de rentrer.
Le cintrage s’effectue par étapes en positionnant le tube dans l’axe des sabots et en cintrant secteur par secteur selon un angle prédéfini (environ 6° par passe pour un cintrage à 90° divisé en 16 secteurs). La côte à déduire pour obtenir une longueur précise sur le tube après cintrage est calculée en fonction du rayon de la forme utilisée.
L’entretien comprend le contrôle et l’appoint d’huile de vérin Virax, accessible en dévissant l’écrou à la base du bouchon supérieur.
En cas de coupure de courant, il est conseillé de mettre l’interrupteur sur « Arrêt » afin d’éviter un redémarrage intempestif lors du retour de l’alimentation électrique.
L’appareil est destiné uniquement au cintrage de tubes acier gaz des séries moyenne et forte, ainsi que des tubes serrurier, dans les conditions d’utilisation décrites. Toute utilisation non conforme n’est pas mentionnée dans les documents fournis.
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
VIRAX
39-41 QUAI DE LA MARNE
51206 - EPERNAY
France
contact@virax.com
Questions produits
Quels types de tubes cette cintreuse hydraulique peut-elle cintrer ?
Cette cintreuse est conçue pour cintrer des tubes acier gaz de la série moyenne et série forte, de 3/8" à 2" conformément aux normes NFA 49115 et EN 10255. Elle peut également cintrer des tubes serrurier de 12 à 45 mm de diamètre.
Comment fonctionne le système hydraulique de cette cintreuse ?
Le fonctionnement repose sur un circuit simple effet avec un rappel du piston par ressort, ce qui facilite l’utilisation et réduit les efforts, notamment lors des grandes séries de cintrage.
Quels sont les accessoires fournis avec la cintreuse ?
La cintreuse est livrée dans un coffre en bois contenant les formes nécessaires au cintrage ainsi que les accessoires associés pour une utilisation immédiate sur chantier ou en préfabrication.
Comment garantir la répétabilité des cintres réalisés ?
Un limiteur de course en option (réf. 240811) permet de reproduire des cintres identiques, optimisant ainsi la précision et la répétabilité des opérations.
Quelles sont les conditions d’utilisation à respecter pour cette cintreuse ?
Il est impératif d’utiliser la cintreuse sur un plan horizontal et de veiller à l’entretien avec de l’huile de vérin Virax. Il faut également éviter l’introduction de corps étrangers dans le réservoir lors du remplissage pour garantir le bon fonctionnement du vérin.
