4 694,95 € Cintreuse hydraulique electr 3/8-2'' gaz fl couliss VIRAX - 240843
Référence : V066240843
Découvrez Cintreuse hydraulique electr 3/8-2'' gaz fl couliss VIRAX - 240843 disponible à l'achat
Les points clés
- Pour tubes gaz série moyenne et forte
- Pour chantiers ou préfabrication
- Circuit simple effet avec ressort
- Livrée avec formes et accessoires
- Moins d'efforts pour grandes séries
2 848,48 € TTC 2 373,73 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

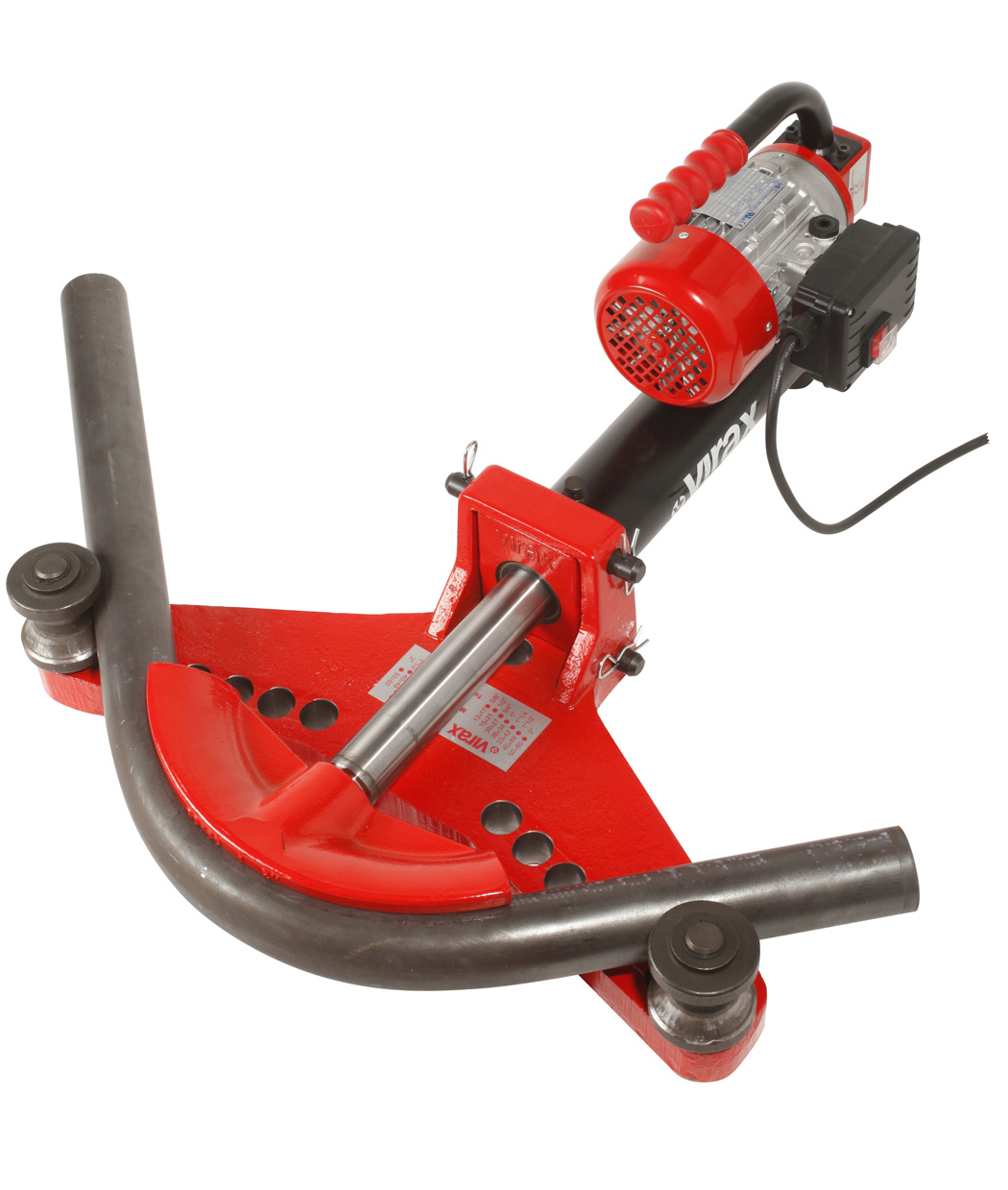

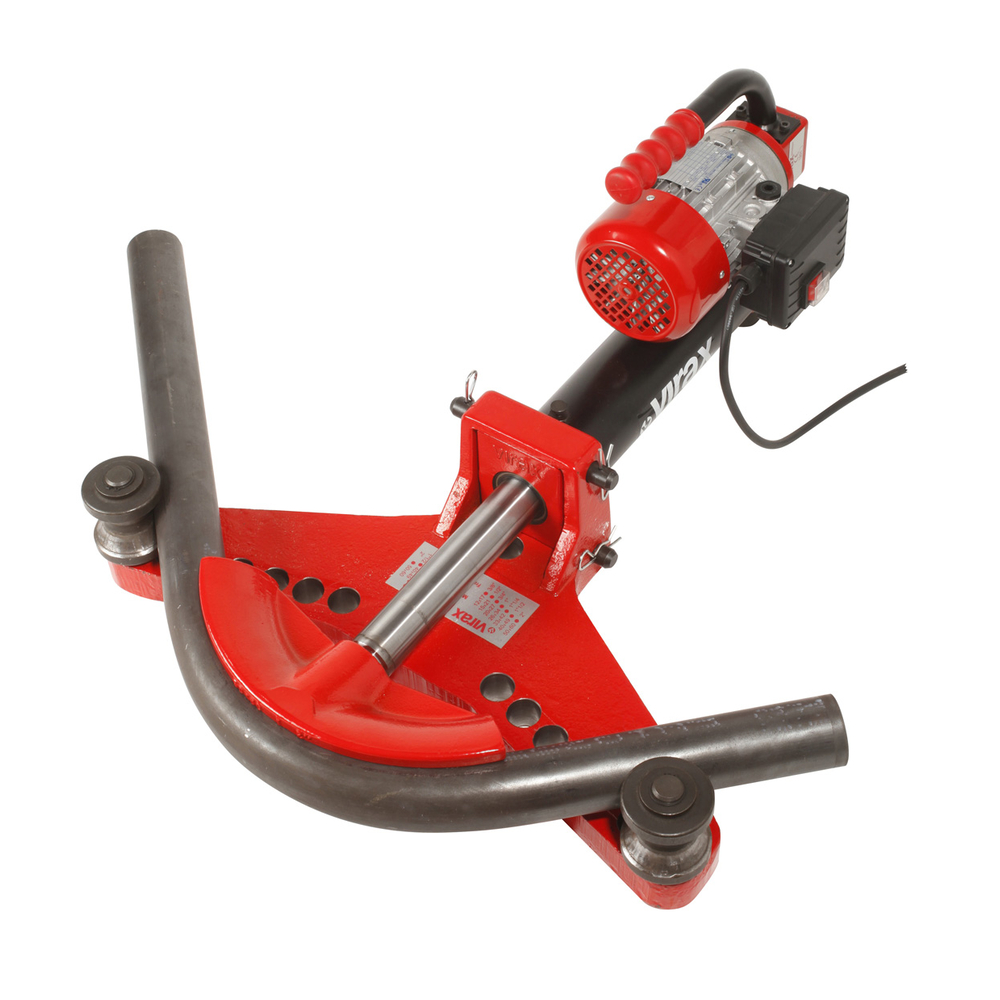

La cintreuse hydraulique électrique VIRAX, référence 240843, est conçue pour le cintrage professionnel de tubes gaz en acier des séries moyenne et forte.
Elle permet de cintrer des tubes gaz en acier de diamètre 3/8" à 2" (soit environ 9,5 à 50,8 mm), conformément aux normes NFA 49115 et EN 10255, ainsi que des tubes serrurier de 12 à 45 mm.
L’angle de cintrage est réglable de 0° à 90°, offrant une grande flexibilité d’utilisation.
Adaptée aussi bien aux chantiers qu’à la préfabrication, elle fonctionne avec un circuit hydraulique simple effet où le piston est rappelé par un ressort, facilitant la manipulation et réduisant l’effort.
Le vérin électrique est alimenté en 230 V, de type n°2.
La machine est équipée de flasques coulissants permettant un cintrage coude dans coude avec une bonne visibilité de l’opération.
Le poids total de la cintreuse est de 87 kg.
La cintreuse est livrée dans un coffre en bois, accompagnée des formes de cintrage et des accessoires nécessaires.
Les formes disponibles couvrent les diamètres de 3/8" à 2".
Pour le cintrage de tubes plus larges jusqu’à 4", un complément de cintrage est proposé en option.
Un limiteur de course électrique (réf. 240811) est disponible en option pour automatiser la répétition des cintres identiques, garantissant ainsi précision et productivité accrues.
Sur le plan technique, la cintreuse est conçue pour des tubes en acier et multicouches (avec formes et diabolos spécifiques).
Les diabolos (rouleaux) sont positionnés symétriquement sur les flasques en fonction du diamètre du tube et de la série utilisée.
Pour un entretien optimal, il est conseillé d’utiliser l’huile de vérin Virax (réf. 240101).
Il est important d’éviter l’introduction de corps étrangers dans le réservoir lors du remplissage afin de préserver le bon fonctionnement du vérin.
L’utilisation doit impérativement se faire sur un plan horizontal.
Les différentes configurations de la gamme VIRAX comprennent plusieurs types de flasques (ouverts, coulissants, articulés) et vérins (manuel ou électrique, n°1, n°2 ou n°3) adaptés à des diamètres et séries variés.
Des accessoires complémentaires tels que trépieds et compléments de cintrage sont également proposés pour répondre aux besoins spécifiques.
Le manuel d’utilisation complet accompagne la cintreuse, détaillant les consignes de sécurité, les modalités d’utilisation, les précautions de transport, ainsi que les étapes de cintrage manuel ou électrique.
Il insiste notamment sur la nécessité de maintenir un espace dégagé devant la cintreuse lors du fonctionnement, de ne pas poser mains ou pieds sur les diabolos ou tubes, et de positionner les diabolos de manière symétrique pour éviter toute détérioration.
En résumé, la cintreuse hydraulique électrique VIRAX 240843 est un outil robuste, fiable et complet, idéal pour le cintrage professionnel de tubes gaz en acier de moyenne et forte série.
Elle offre une large capacité de cintrage, une facilité d’utilisation grâce à son circuit simple effet, et une grande précision avec l’option limiteur de course.
Son conditionnement en coffre bois avec accessoires et formes en fait un équipement prêt à l’emploi sur chantiers ou en atelier de préfabrication.
Cintreuse hydraulique électrique conçue pour le cintrage de tubes gaz série moyenne et série forte, adaptée aux chantiers et à la préfabrication. Elle permet de cintrer des tubes gaz de 3/8" à 4" (normes NFA 49115 et EN 10255) et des tubes serrurier de 12 à 45 mm de diamètre, avec un angle de cintrage allant de 0° à 90°.
Cette cintreuse fonctionne avec un circuit simple effet et un rappel du piston par ressort, ce qui réduit les efforts, notamment pour les grandes séries. Elle est livrée dans un coffre en bois contenant les formes et accessoires nécessaires. Un limiteur de course (option réf. 240811) permet de reproduire des cintres identiques.
Le modèle référencé 240843 est équipé de flasques coulissants, d’un vérin 230 V n° 2, et pèse 87 kg. Les formes disponibles couvrent les diamètres 3/8", 1/2", 3/4", 1", 1.1/4", 1.1/2" et 2".
Conseils d’utilisation : utiliser l’huile de vérin Virax pour l’entretien, éviter l’introduction de corps étrangers dans le réservoir lors du remplissage du vérin, et utiliser la cintreuse sur un plan horizontal.
Cette cintreuse allie robustesse et performance pour un usage professionnel, facilitant le cintrage précis et répétitif des tubes.
Cette cintreuse fonctionne avec un circuit simple effet et un rappel du piston par ressort, ce qui réduit les efforts, notamment pour les grandes séries. Elle est livrée dans un coffre en bois contenant les formes et accessoires nécessaires. Un limiteur de course (option réf. 240811) permet de reproduire des cintres identiques.
Le modèle référencé 240843 est équipé de flasques coulissants, d’un vérin 230 V n° 2, et pèse 87 kg. Les formes disponibles couvrent les diamètres 3/8", 1/2", 3/4", 1", 1.1/4", 1.1/2" et 2".
Conseils d’utilisation : utiliser l’huile de vérin Virax pour l’entretien, éviter l’introduction de corps étrangers dans le réservoir lors du remplissage du vérin, et utiliser la cintreuse sur un plan horizontal.
Cette cintreuse allie robustesse et performance pour un usage professionnel, facilitant le cintrage précis et répétitif des tubes.
Pour tube : Acier
Formes : 3/8 - 1/2 - 3/4 - 1 - 1.1/4 - 1.1/2 - 2"
Vérin : 230 V - n° 2
Type : Flasques coulissants
kg : 87,000
La cintreuse hydraulique électrique s’utilise uniquement en position horizontale. Pour commencer, il faut dévisser complètement la molette supérieure du bouchon du vérin pour purger l’air. Ensuite, chaque diabolo doit être positionné symétriquement sur les flasques en fonction du diamètre du tube à cintrer. La forme de cintrage correspondante est fixée sur l’embout du piston, avec un angle de cintrage réglable jusqu’à 90°.
Le cintrage s’effectue en actionnant le vérin électrique en position « Marche » jusqu’à atteindre l’angle désiré, puis en le mettant sur « Arrêt ». Pour ramener le piston à sa position initiale, il faut dévisser la molette de retour grise située à l’arrière.
Des flasques coulissants permettent de réaliser des cintrages « coude dans coude » avec une bonne visibilité de l’opération. La cintreuse est livrée dans un coffre en bois avec les formes et accessoires nécessaires, couvrant les diamètres de 3/8" à 2". Un complément de cintrage est disponible en option pour les tubes plus larges jusqu’à 4".
Il est conseillé d’utiliser l’huile de vérin Virax pour l’entretien et de veiller à ne pas introduire de corps étrangers dans le réservoir lors du remplissage. En cas de coupure de courant sur les modèles électriques, l’interrupteur doit être mis en position arrêt pour éviter un redémarrage intempestif.
Un limiteur de course électrique peut être monté pour automatiser la répétition des cintres identiques. Ce dispositif stoppe automatiquement le mouvement du piston à l’angle programmé, nécessitant ensuite de positionner l’interrupteur sur arrêt et de dévisser la molette de retour pour ramener le piston.
Le cintrage est destiné aux tubes en acier ou fer des séries moyenne et forte, ainsi qu’aux tubes multicouches avec les formes adaptées. Pour un cintrage précis, il est recommandé de positionner symétriquement les diabolos et de bien les emboîter sur les flasques.
En résumé, l’utilisation consiste en la préparation du vérin (purge d’air), le positionnement des diabolos et formes, le cintrage électrique contrôlé via l’interrupteur, et le retour manuel du piston, le tout sur un plan horizontal avec entretien régulier de l’huile.
Le cintrage s’effectue en actionnant le vérin électrique en position « Marche » jusqu’à atteindre l’angle désiré, puis en le mettant sur « Arrêt ». Pour ramener le piston à sa position initiale, il faut dévisser la molette de retour grise située à l’arrière.
Des flasques coulissants permettent de réaliser des cintrages « coude dans coude » avec une bonne visibilité de l’opération. La cintreuse est livrée dans un coffre en bois avec les formes et accessoires nécessaires, couvrant les diamètres de 3/8" à 2". Un complément de cintrage est disponible en option pour les tubes plus larges jusqu’à 4".
Il est conseillé d’utiliser l’huile de vérin Virax pour l’entretien et de veiller à ne pas introduire de corps étrangers dans le réservoir lors du remplissage. En cas de coupure de courant sur les modèles électriques, l’interrupteur doit être mis en position arrêt pour éviter un redémarrage intempestif.
Un limiteur de course électrique peut être monté pour automatiser la répétition des cintres identiques. Ce dispositif stoppe automatiquement le mouvement du piston à l’angle programmé, nécessitant ensuite de positionner l’interrupteur sur arrêt et de dévisser la molette de retour pour ramener le piston.
Le cintrage est destiné aux tubes en acier ou fer des séries moyenne et forte, ainsi qu’aux tubes multicouches avec les formes adaptées. Pour un cintrage précis, il est recommandé de positionner symétriquement les diabolos et de bien les emboîter sur les flasques.
En résumé, l’utilisation consiste en la préparation du vérin (purge d’air), le positionnement des diabolos et formes, le cintrage électrique contrôlé via l’interrupteur, et le retour manuel du piston, le tout sur un plan horizontal avec entretien régulier de l’huile.
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
VIRAX
39-41 QUAI DE LA MARNE
51206 - EPERNAY
France
contact@virax.com
Questions produits
Quels diamètres de tubes cette cintreuse peut-elle cintrer ?
Cette cintreuse hydraulique électrique permet de cintrer des tubes gaz de 3/8" à 2" selon les formes fournies, conformes aux normes NFA 49115 et EN 10255. Elle est également compatible avec des tubes serrurier de 12 à 45 mm de diamètre.
Comment fonctionne le système hydraulique de cette cintreuse ?
Elle utilise un circuit simple effet avec un rappel du piston par ressort, ce qui facilite le cintrage en réduisant les efforts, particulièrement pour les grandes séries.
Quels accessoires sont livrés avec la cintreuse ?
La cintreuse est fournie dans un coffre en bois contenant les formes adaptées aux différents diamètres ainsi que les accessoires nécessaires pour le cintrage.
Quelles sont les conditions d’utilisation recommandées pour assurer un bon fonctionnement ?
Il est conseillé d’utiliser la cintreuse sur un plan horizontal et d’employer l’huile de vérin Virax pour l’entretien. Il faut aussi éviter l’introduction de corps étrangers dans le réservoir lors du remplissage du vérin pour garantir son bon fonctionnement.
Comment garantir la répétabilité des cintrages identiques ?
Un limiteur de course est disponible en option (réf. 240811) pour reproduire des cintres identiques, ce qui est particulièrement utile pour les séries importantes.
