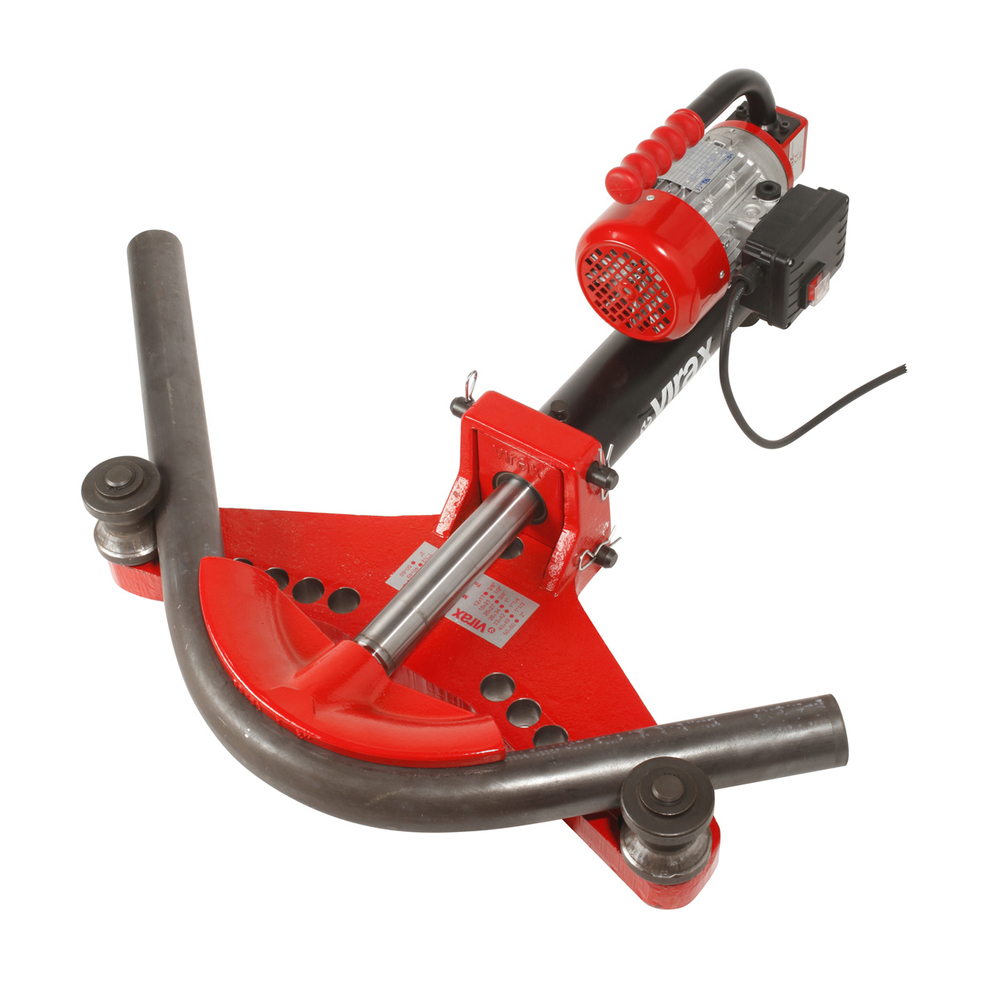

2 373,73 € Cintreuse hydraulique electr 3/8-3'' gaz 2 colis VIRAX - 240852
Référence : V066240852
Découvrez Cintreuse hydraulique electr 3/8-3'' gaz 2 colis VIRAX - 240852 disponible à l'achat
Les points clés
- Pour tubes gaz série moyenne et forte
- Circuit simple effet avec rappel par ressort
- Livrée en coffre bois avec formes et accessoires
- Moins d'efforts pour les grandes séries
5 633,94 € TTC 4 694,95 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
La cintreuse hydraulique électrique VIRAX, référence 240852, est un outil professionnel conçu pour le cintrage précis de tubes gaz de séries moyenne et forte ainsi que de tubes serrurier.
Elle permet de cintrer des tubes gaz d’un diamètre allant de 3/8" à 3" conformément aux normes NFA 49115 et EN 10255, ainsi que des tubes serrurier de 12 à 45 mm.
L’angle de cintrage est réglable de 0° à 90°, offrant une grande souplesse d’utilisation adaptée aussi bien aux chantiers qu’à la préfabrication.
Cette cintreuse fonctionne avec un circuit hydraulique simple effet, où le piston est rappelé par un ressort, ce qui facilite les opérations de cintrage.
Elle est équipée d’un vérin électrique 230 V de type n°3 et pèse 188 kg.
Le type de flasque est articulé, ce qui améliore le positionnement et la manipulation des tubes.
La machine est livrée en deux coffres en bois robustes, contenant un ensemble complet de formes couvrant les diamètres de 3/8" à 3" ainsi que tous les accessoires indispensables pour une mise en service immédiate.
Un limiteur de course (option réf. 240811) peut être ajouté pour reproduire des cintres identiques avec une grande précision.
Les formes disponibles permettent un cintrage précis des tubes acier avec des rayons adaptés à chaque diamètre.
La cintreuse est compatible avec divers accessoires, notamment des flasques articulés et coulissants, ainsi que des diabolos pour tubes multicouches, augmentant ainsi sa polyvalence pour différents usages professionnels.
Pour un entretien optimal, il est recommandé d’utiliser l’huile de vérin Virax spécifique (référence 240101).
Lors du remplissage du réservoir du vérin, il est important de prendre des précautions pour éviter l’introduction de corps étrangers qui pourraient compromettre le fonctionnement.
L’utilisation doit impérativement se faire sur un plan horizontal pour garantir la sécurité et l’efficacité.
Parmi ses avantages, cette cintreuse réduit significativement les efforts nécessaires lors des grandes séries de cintrage grâce à son système hydraulique performant.
Sa robustesse la rend parfaitement adaptée aux conditions exigeantes des chantiers.
Le conditionnement en deux coffres bois assure une protection optimale lors du transport et du stockage.
En résumé, la cintreuse hydraulique électrique VIRAX 240852 est un outil fiable, performant et polyvalent, destiné au cintrage précis de tubes gaz et serrurier, avec un large éventail d’accessoires et de formes pour répondre à de nombreuses applications professionnelles.
La cintreuse hydraulique électrique VIRAX réf. 240852 est conçue pour le cintrage des tubes gaz de série moyenne et série forte, avec une grande capacité de cintrage allant de 3/8" à 3" (acier). Elle est adaptée pour les chantiers ou la préfabrication, offrant un circuit simple effet avec rappel du piston par ressort, ce qui réduit les efforts nécessaires, notamment pour les grandes séries.
Elle permet de cintrer des tubes gaz de diamètre 3/8" à 4" (normes NFA 49115 et EN 10255) ainsi que des tubes serrurier de 12 à 45 mm, avec un angle de cintrage réglable de 0° à 90°. La machine est livrée dans un coffre en bois comprenant les formes et accessoires nécessaires.
Cette cintreuse est équipée d’un vérin électrique 230 V avec 3 flasques articulés, et pèse 188 kg. Un limiteur de course (option réf. 240811) est disponible pour reproduire des cintres identiques.
Conseils d’utilisation :
- Utiliser l’huile de vérin Virax pour l’entretien.
- Éviter l’introduction de corps étrangers dans le réservoir lors du remplissage pour garantir le bon fonctionnement.
- Employer la cintreuse sur un plan horizontal.
Le produit est livré en deux colis dans un coffre bois, facilitant le transport et le stockage.
Elle permet de cintrer des tubes gaz de diamètre 3/8" à 4" (normes NFA 49115 et EN 10255) ainsi que des tubes serrurier de 12 à 45 mm, avec un angle de cintrage réglable de 0° à 90°. La machine est livrée dans un coffre en bois comprenant les formes et accessoires nécessaires.
Cette cintreuse est équipée d’un vérin électrique 230 V avec 3 flasques articulés, et pèse 188 kg. Un limiteur de course (option réf. 240811) est disponible pour reproduire des cintres identiques.
Conseils d’utilisation :
- Utiliser l’huile de vérin Virax pour l’entretien.
- Éviter l’introduction de corps étrangers dans le réservoir lors du remplissage pour garantir le bon fonctionnement.
- Employer la cintreuse sur un plan horizontal.
Le produit est livré en deux colis dans un coffre bois, facilitant le transport et le stockage.
Pour tube : Acier
Formes : 3/8 - 1/2 - 3/4 - 1 - 1.1/4 - 1.1/2 - 2 - 2.1/2 - 3"
Vérin : 230 V - n° 3
Type : Flasque articulé
kg : 188,000
La cintreuse hydraulique électrique s'utilise exclusivement en position horizontale. Pour commencer, il faut dévisser complètement la molette supérieure du bouchon du vérin afin de purger l’air et mettre le circuit à l’air libre. Ensuite, chaque diabolo doit être positionné symétriquement sur les flasques selon le diamètre du tube à cintrer. La forme de cintrage est placée sur l’embout du piston en fonction du diamètre du tube, avec un angle de cintrage réglable jusqu’à 90°.
Pour réaliser le cintrage, il faut visser la molette de retour grise à l’arrière sur le côté, puis actionner la cintreuse. Sur le modèle électrique, l’interrupteur est mis sur « Marche » jusqu’à atteindre l’angle désiré, puis ramené sur « Arrêt ». Après le cintrage, la molette grise doit être dévissée pour ramener le piston en position initiale.
Les diabolos doivent toujours être positionnés symétriquement et bien emboîtés pour ne pas détériorer le vérin. Le cintrage peut être réalisé en plusieurs passes, notamment pour les grands rayons, en suivant un repérage précis sur le tube.
La cintreuse est utilisée pour le cintrage de tubes acier gaz de série moyenne et forte (diamètres de 3/8" à 3"), ainsi que pour des tubes serrurier de 12 à 45 mm. Elle peut également être employée pour des tubes multicouches avec les formes adaptées, uniquement avec le vérin hydraulique n°2 et les flasques coulissants.
En cas de coupure de courant sur les vérins électriques, il faut positionner l’interrupteur sur « Arrêt » pour éviter un redémarrage intempestif lors du retour du courant.
Pour l’entretien, il est nécessaire d’utiliser l’huile de vérin Virax spécifique. Lors du remplissage du réservoir, il faut prendre soin d’éviter l’introduction de corps étrangers afin de préserver le bon fonctionnement du vérin.
Un limiteur de course optionnel peut être installé pour reproduire des cintres identiques. Ce dispositif arrête automatiquement le moteur lorsque l’angle programmé est atteint. Après arrêt, il faut positionner l’interrupteur sur « Arrêt » et dévisser la molette de retour pour permettre au piston de rentrer.
Le cintrage des tubes de grand diamètre (3"1/2 et 4") s’effectue par points, en respectant un rayon de cintrage minimum égal à 20 fois le diamètre nominal du tube. Le cintrage à 90° avec une côte donnée nécessite de déduire une longueur liée au rayon de la forme utilisée pour positionner correctement le repère de cintrage sur le tube.
Enfin, la cintreuse peut être utilisée en chantier ou en préfabrication, avec des formes et accessoires livrés dans deux coffres bois, facilitant le transport et la mise en service immédiate.
Pour réaliser le cintrage, il faut visser la molette de retour grise à l’arrière sur le côté, puis actionner la cintreuse. Sur le modèle électrique, l’interrupteur est mis sur « Marche » jusqu’à atteindre l’angle désiré, puis ramené sur « Arrêt ». Après le cintrage, la molette grise doit être dévissée pour ramener le piston en position initiale.
Les diabolos doivent toujours être positionnés symétriquement et bien emboîtés pour ne pas détériorer le vérin. Le cintrage peut être réalisé en plusieurs passes, notamment pour les grands rayons, en suivant un repérage précis sur le tube.
La cintreuse est utilisée pour le cintrage de tubes acier gaz de série moyenne et forte (diamètres de 3/8" à 3"), ainsi que pour des tubes serrurier de 12 à 45 mm. Elle peut également être employée pour des tubes multicouches avec les formes adaptées, uniquement avec le vérin hydraulique n°2 et les flasques coulissants.
En cas de coupure de courant sur les vérins électriques, il faut positionner l’interrupteur sur « Arrêt » pour éviter un redémarrage intempestif lors du retour du courant.
Pour l’entretien, il est nécessaire d’utiliser l’huile de vérin Virax spécifique. Lors du remplissage du réservoir, il faut prendre soin d’éviter l’introduction de corps étrangers afin de préserver le bon fonctionnement du vérin.
Un limiteur de course optionnel peut être installé pour reproduire des cintres identiques. Ce dispositif arrête automatiquement le moteur lorsque l’angle programmé est atteint. Après arrêt, il faut positionner l’interrupteur sur « Arrêt » et dévisser la molette de retour pour permettre au piston de rentrer.
Le cintrage des tubes de grand diamètre (3"1/2 et 4") s’effectue par points, en respectant un rayon de cintrage minimum égal à 20 fois le diamètre nominal du tube. Le cintrage à 90° avec une côte donnée nécessite de déduire une longueur liée au rayon de la forme utilisée pour positionner correctement le repère de cintrage sur le tube.
Enfin, la cintreuse peut être utilisée en chantier ou en préfabrication, avec des formes et accessoires livrés dans deux coffres bois, facilitant le transport et la mise en service immédiate.
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
VIRAX
39-41 QUAI DE LA MARNE
51206 - EPERNAY
France
contact@virax.com
Questions produits
Quelle est la capacité de cintrage de cette cintreuse hydraulique électrique ?
Cette cintreuse permet de cintrer des tubes gaz de diamètre 3/8" à 3" conformes aux normes NFA 49115 et EN 10255, ainsi que des tubes serrurier de 12 à 45 mm. L’angle de cintrage est réglable de 0° à 90°.
Comment fonctionne le système hydraulique de cette cintreuse ?
Le circuit est de type simple effet avec un rappel du piston assuré par un ressort, ce qui facilite la manipulation et réduit les efforts, notamment lors des séries importantes de cintrage.
Quels accessoires sont fournis avec la cintreuse ?
Le produit est livré dans un coffre en bois comprenant les formes adaptées au cintrage et les accessoires nécessaires à son utilisation.
Quelles sont les précautions d’utilisation à respecter pour garantir le bon fonctionnement ?
Il est conseillé d’utiliser l’huile de vérin Virax pour l’entretien, d’éviter l’introduction de corps étrangers dans le réservoir lors du remplissage, et d’utiliser la cintreuse sur un plan horizontal.
Comment peut-on assurer la répétabilité des cintrages identiques ?
Un limiteur de course est disponible en option (réf. 240811) pour reproduire des cintres identiques, ce qui est utile pour la préfabrication ou les grandes séries.
