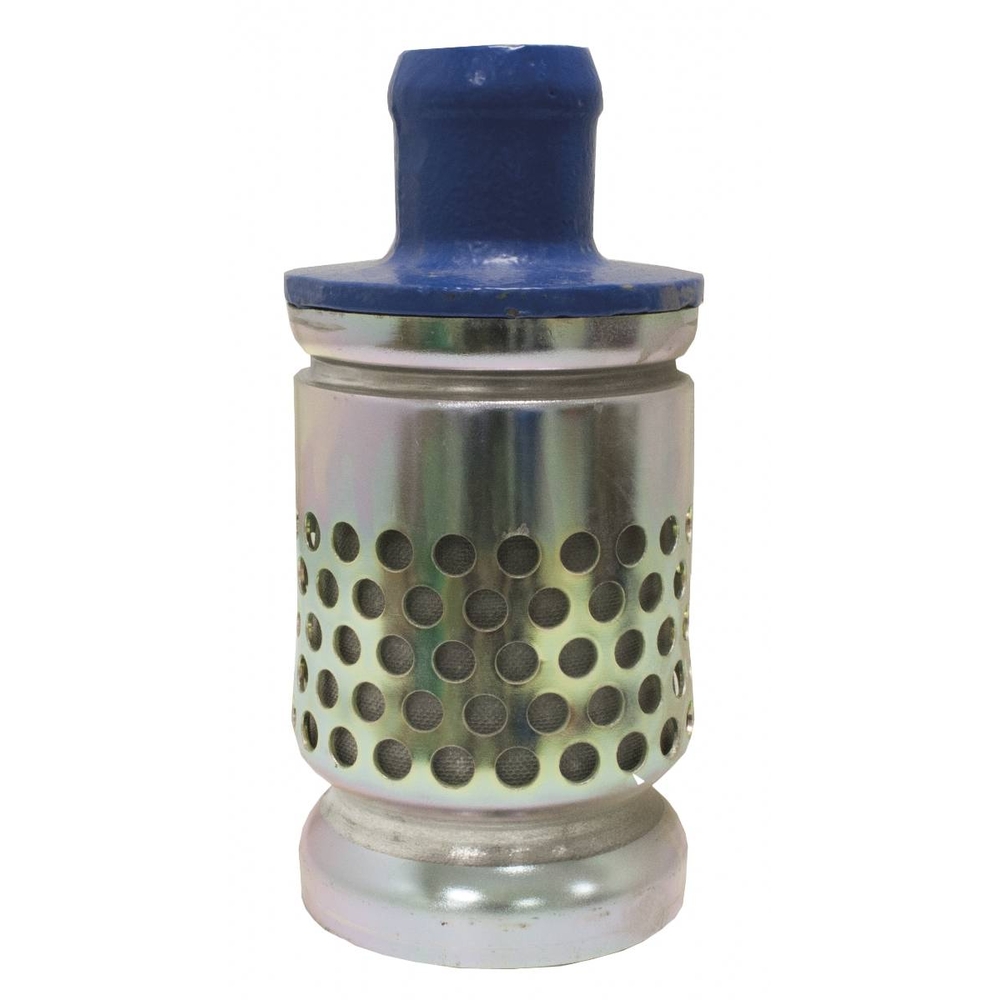

CLAPET DE PIED + CREPINE CANNELEE INOX DIAMETRE 40 - RENSON - 101622
Référence : U003101622
Découvrez CLAPET DE PIED + CREPINE CANNELEE INOX DIAMETRE 40 - RENSON - 101622 disponible à l'achat
- Régule le débit dans les systèmes de pompage
- Fonctionne avec des liquides clairs
- Résiste à des températures de -10 °C à 60 °C
- Compatible avec des raccordements de 40 à 300 mm
- Design optimisé pour minimiser les pertes de charge
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Le clapet de pied avec crépine cannelée inox de diamètre 40, référence 101622 de Renson, est un dispositif essentiel pour réguler le débit dans les systèmes de pompage.
Il est conçu pour fonctionner avec des liquides clairs et résiste à des températures comprises entre -10 °C et 60 °C.
Le raccordement est compatible avec des manches de diamètre allant de 40 à 300 mm, offrant ainsi une grande flexibilité d’installation.
Le clapet est fabriqué en acier inoxydable, assurant robustesse et durabilité.
Il pèse 1,77 kg et présente des dimensions précises : 43 mm pour la partie A, 172 mm pour la partie B et 92 mm pour la partie C.
Le fonctionnement est optimisé pour toutes les positions, grâce à une ouverture progressive réglée par l’élasticité et l’épaisseur du manchon.
Cette caractéristique le rend parfaitement adapté aux régimes pulsatoires et aux pompes à débit variable.
Le clapet minimise les pertes de charge et ne génère pas de coups de bélier, assurant ainsi une meilleure stabilité hydraulique.
L’obturateur est une membrane tubulaire en EPDM qui se déforme vers le centre de la crépine à l’aspiration.
L’étanchéité est assurée par cette membrane souple qui vient en contact avec la portée cylindrique du corps usiné.
Le raccordement se fait avec des tubes souples ou semi-rigides.
Ce clapet de pied est adapté aux installations nécessitant une régulation fiable du débit avec une grande résistance aux conditions d’utilisation variées.
Ce clapet, d’un poids de 1,77 kg, fonctionne dans une plage de températures de -10 °C à 60 °C. Sa membrane tubulaire en EPDM assure l’étanchéité en se déformant vers le centre de la crépine à l’aspiration, garantissant une fermeture progressive et efficace. Cette membrane souple appuie contre la portée cylindrique usinée du corps, assurant ainsi une parfaite étanchéité.
Le clapet est adapté à un fonctionnement dans toutes les positions, avec des pertes de charge très faibles et sans générer de coups de bélier. Son ouverture est réglée par l’élasticité et l’épaisseur du manchon, ce qui le rend parfaitement adapté aux régimes pulsatoires et aux pompes à débit variable. Le raccordement se fait sur tube souple ou semi-rigide.

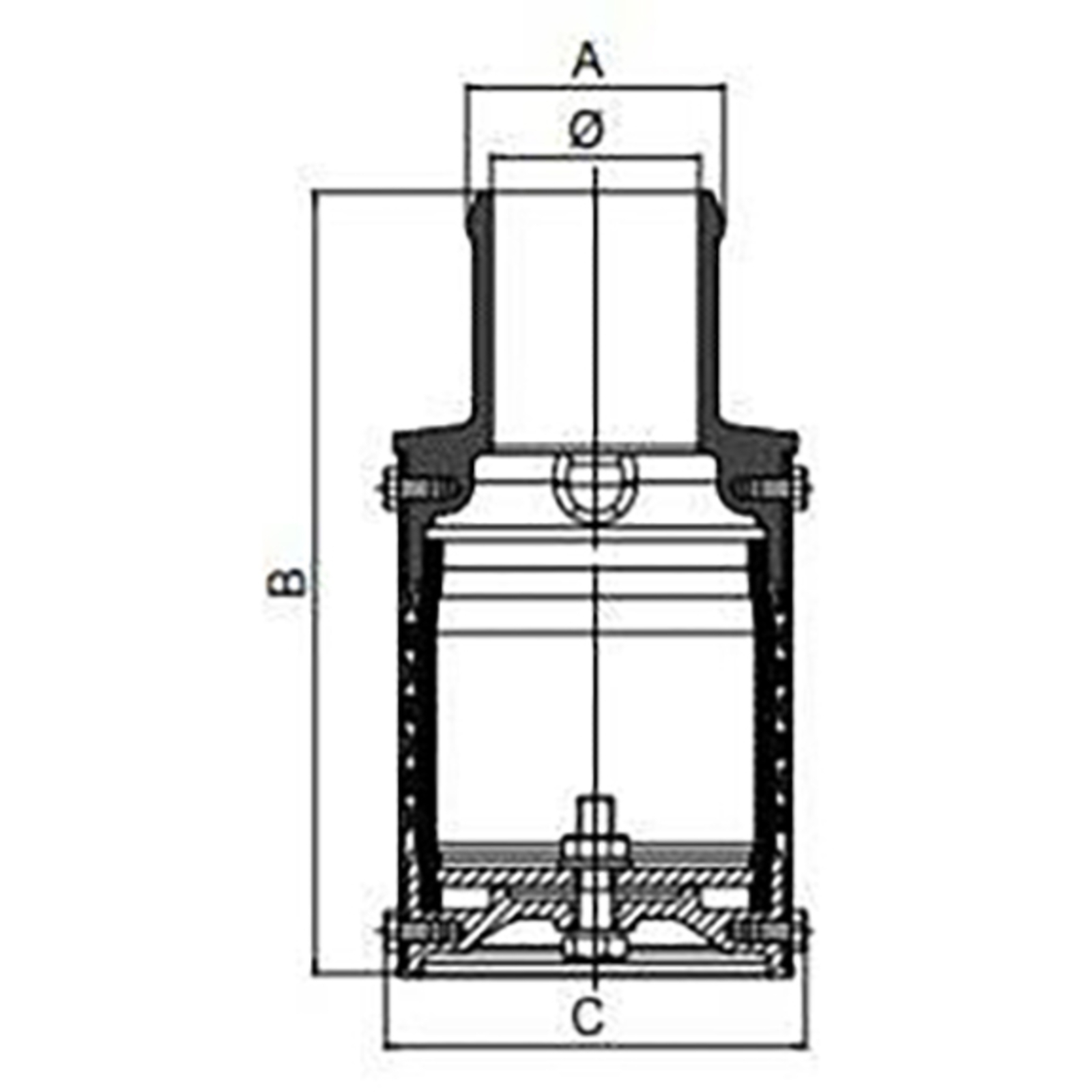

Ses dimensions principales sont :
- A (diamètre d’entrée) : 43 mm
- B (hauteur totale) : 172 mm
- C (diamètre base crépine) : 92 mm
Il supporte une pression maximale admissible (PFA) de 6 bars. Ce clapet allie robustesse, légèreté et efficacité pour assurer un contrôle fiable du débit dans les installations de pompage.
- raccord entrée : 40
- raccord sortie : 40
- type : clapet de pied
- raccord : 40
- matière : acier inoxydable
- diamètre nominal (dn) : 30 mm
- pression maximale admissible (pfa) : 6 bar
- poids : 1,77 kg
- température d’utilisation : -10 °c à 60 °c
- raccordement : manchette de diamètre 40 à 300 mm
- fluides admis : liquides clairs
- dimensions : a 43 mm, b 172 mm, c 92 mm
- obturateur : membrane tubulaire en epdm
- fonctionnement toutes positions
- pertes de charge très faibles
- non générateur de coups de bélier
- étanchéité assurée par la membrane souple contre la portée cylindrique du corps usiné
- raccordement tube souple ou semi-rigide
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Comment ce clapet de pied régule-t-il le débit dans un système de pompage ?
Le clapet de pied intègre une membrane tubulaire en EPDM qui assure l’étanchéité en se déformant vers le centre lors de l’aspiration. Ce mécanisme permet de contrôler efficacement le débit tout en minimisant les pertes de charge.
Quelles sont les plages de température compatibles avec ce clapet de pied ?
Ce clapet fonctionne avec des liquides clairs dans une plage de températures allant de -10 °C à 60 °C, ce qui convient à la plupart des applications courantes en pompage.
Quels diamètres de raccordement sont compatibles avec ce clapet ?
Le produit est conçu pour des raccordements standards de 40 mm, avec une compatibilité étendue de 40 à 300 mm, offrant ainsi une grande modularité pour différentes installations.
Comment ce clapet de pied limite-t-il les risques de coups de bélier ?
Grâce à son design optimisé, le clapet assure un fonctionnement fluide dans toutes les positions, ce qui contribue à prévenir les coups de bélier en évitant les arrêts brusques du flux.
Quels matériaux composent ce clapet et quels en sont les avantages ?
Le clapet est fabriqué en acier inoxydable, garantissant robustesse et résistance à la corrosion, tandis que la membrane en EPDM assure une étanchéité fiable et durable.
