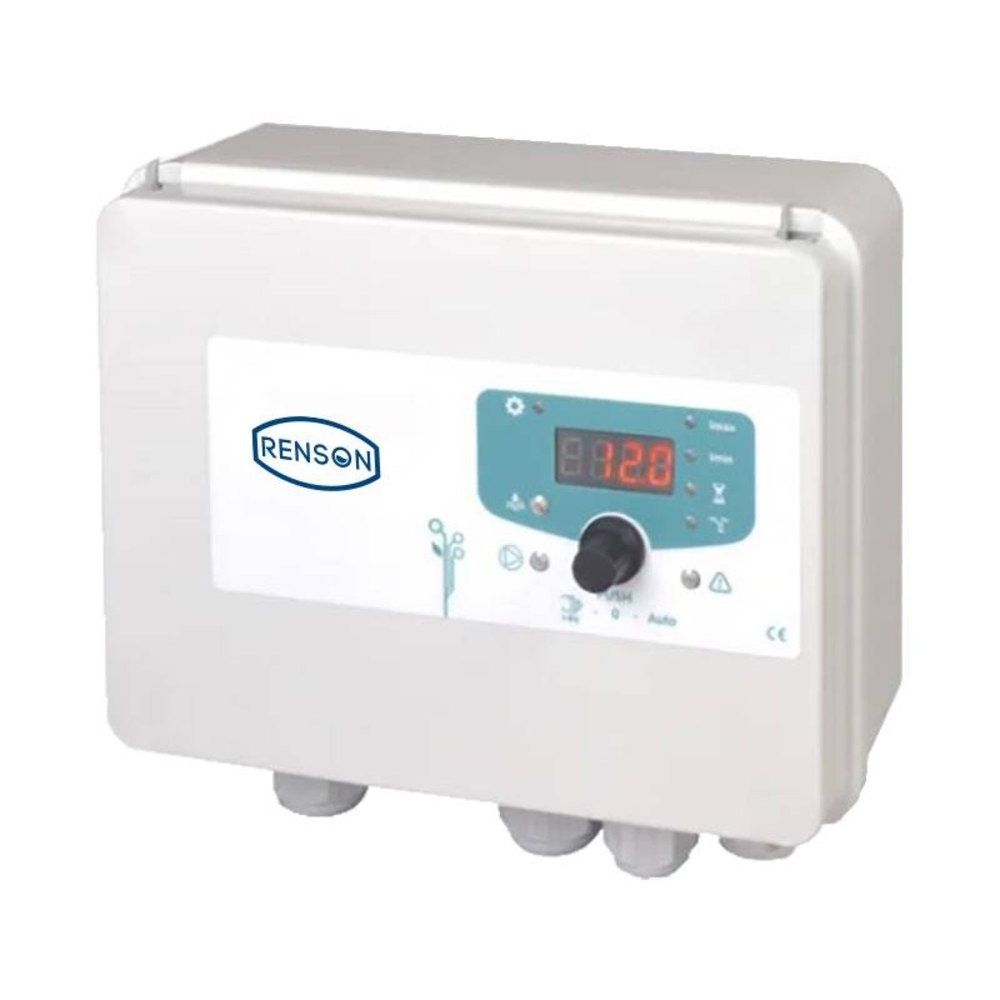

COFFRET DE DEMARRAGE 1 POMPE 230V 10A AC CONDENSATEUR 40UF - RENSON - 818081

Découvrez le coffret de démarrage pour une pompe monophasée 230 V 10 A avec condensateur de 40 µF, modèle V1M de la marque RENSON.

Ce coffret est conçu pour assurer un démarrage efficace et sécurisé des pompes monophasées jusqu’à 1,1 kW.
Il fonctionne sous une tension de 230 V (sélectionnable 230/400 V) avec un ampérage nominal de 10 A et un courant maximal admissible de 18 A AC3.
Le coffret intègre un condensateur de démarrage de 40 µF, avec une capacité maximale de 80 µF.

La protection est assurée par une norme IP56, garantissant une résistance optimale à l’humidité et à la poussière.
Le poids léger de 0,95 kg et les dimensions compactes de 185 x 200 x 95 mm facilitent son installation murale, avec fixation possible par pattes fournies.

Le coffret intègre des fonctions avancées de contrôle et de protection incluant :
- Protection contre la surcharge, la sous-charge, le manque de phase, la fréquence excessive et l’anti-blocage.
- Protection thermique avec calibrage automatique.
- Protection manque d’eau intégrée avec réglage du tempo de 3 minutes à 99 heures ou mode manuel.
- Réglage des seuils d’intensité maximale (0,6 à 20 A) et minimale (OFF ou 0,5 à 19,8 A).
- Temps de disjonction de 7 secondes en cas de surcharge et 4 secondes en cas de sous-charge (20 secondes au démarrage).
- Entrée de commande externe par contact sec ou tension de 6 à 400 VAC/DC.

L’interface utilisateur comprend un afficheur digital LED 4 digits avec diodes de signalisation indiquant l’état de la pompe, les défauts généraux, le manque d’eau, la surcharge, la sous-charge, ainsi que les tempos manque d’eau et d’amorçage.
Les messages affichés permettent de visualiser en temps réel les alarmes et les paramètres de fonctionnement.

Les informations mémorisées comprennent les heures de marche, le nombre de démarrages, le nombre d’alarmes et l’intensité de la dernière alarme, permettant un suivi précis de l’utilisation.

Le coffret est compatible avec différentes configurations de raccordement : pompe monophasée avec ou sans condensateur de démarrage intégré ou séparé, pompe triphasée, ainsi que divers dispositifs de contrôle de niveau (sondes, flotteurs, pressostats).

Le coffret fonctionne dans une plage de température de -10 à +55 °C et est équipé de presse-étoupes adaptés (1xM20 pour alimentation et moteur, 2xM16 pour commande).

Son utilisation est recommandée pour des applications professionnelles et industrielles, notamment dans les secteurs agricole, d’élevage, ou pour la vidange et le remplissage de cuves et puits.
Sa conception robuste et ses nombreuses protections en font un choix fiable et durable pour la commande de pompes de surface ou immergées.

Enfin, ce produit est une marque française, garantissant qualité et conformité aux normes en vigueur.

• modèle : V1M
• tension : 230 V
• ampérage : 10 A
• norme d'isolation : IP56
• poids : 0,95 kg
• courant maximal de la pompe : 18 A AC3
• capacité condensateur : 40 µF (max 80 µF)
• variation de tension admissible : +/- 20 % (déconnexion > 30 %)
• contact sortie alarme : 5 A – 250 VAC
• afficheur digital LED 4 digits
• réglage surcharge (Imax) : 0,6 - 20,0 A
• réglage sous-charge (Imin) : OFF - 0,5 – 19,8 A
• réglage tempo manque d’eau : 3 minutes – 99 heures ou mode manuel
• réglage tempo d’amorçage : 5 - 200 secondes (fluxostat)
• temps de disjonction surcharge : 7 secondes
• temps de disjonction sous-charge : 4 secondes (20 secondes au démarrage)
• tension aux sondes : 24 VAC
• sensibilité des sondes : 10 K ± 15 %
• entrée commande externe : contact sec ou tension 6 à 400 VAC/DC
• reports externes : AC1 2 A/250 VAC, AC11 1 A/230 VAC
• section bornes commande : 4 mm²
• presse-étoupes : 1xM20 (alimentation), 1xM20 (moteur), 2xM16 (commande)
• température de fonctionnement : -10 à +55 °C
• dimensions : 185 x 200 x 95 mm
• version logiciel : V.1.4
• protections : surcharge, sous-charge, manque de phase, fréquence excessive, anti-blocage
• diodes signalisation : pompe en marche, défaut général, manque d’eau, surcharge, sous-charge, tempo manque d’eau et tempo d’amorçage
• informations mémorisées : heures de marche, nombre de démarrages, nombre d’alarmes, intensité de la dernière alarme
• fixation murale ou par pattes fournies
• marque : renson
• référence fournisseur : 818081

Le coffret de démarrage s’utilise en tant que dispositif de commande pour une pompe de surface ou immergée, monophasée ou triphasée, à usage professionnel et industriel, dans des contextes tels que la vidange ou le remplissage. Son fonctionnement général consiste à contrôler et protéger la pompe en gérant les phases de démarrage, d’arrêt et de fonctionnement, avec des réglages précis de surcharge, sous-charge, tempo manque d’eau et tempo d’amorçage.

Le principe d’utilisation repose sur la connexion électrique du coffret à la pompe et à une source d’alimentation (230 V ou 400 V selon sélection). L’appareil intègre une protection thermique calibrée automatiquement au démarrage, ainsi qu’une protection contre le manque d’eau, la surcharge, la sous-charge, le manque de phase, la fréquence excessive et l’anti-blocage. Il dispose d’une interface avec afficheur digital LED 4 digits et diodes de signalisation pour indiquer les états de la pompe, les alarmes et les paramètres réglés.

L’utilisation prévue comprend la commande et la protection d’une pompe monophasée ou triphasée jusqu’à 1,1 kW, avec possibilité d’intégrer des sondes de niveau, flotteurs ou fluxostats pour le contrôle du niveau d’eau. Le coffret est adapté pour des applications dans le secteur agricole et d’élevage, ainsi que pour d’autres usages professionnels et industriels liés à la gestion de pompage.

Le coffret s’installe par fixation murale ou par pattes fournies. Le raccordement électrique doit être réalisé selon le type de pompe (monophasée avec condensateur intégré ou séparé, triphasée). Un contrôle du sens de rotation du moteur est nécessaire avant mise en service.

En fonctionnement, l’utilisateur peut régler les paramètres suivants : intensité maximale (Imax), intensité minimale (Imin), temps de réarmement, tempo manque d’eau (de 3 minutes à 99 heures ou mode manuel), tempo d’amorçage (5 à 200 secondes). Le coffret mémorise les heures de marche, nombre de démarrages, nombre d’alarmes et intensité de la dernière alarme.

En cas de dysfonctionnement, des messages d’alarme s’affichent (surcharge, sous-charge, fréquence excessive, manque de phase). Le coffret permet la réinitialisation du défaut thermique via l’interface.

Le résultat attendu est une commande fiable et un contrôle précis de la pompe, avec une protection adaptée pour éviter les dommages liés aux conditions anormales de fonctionnement, et une indication claire de l’état de la pompe et des alarmes pour faciliter la maintenance.
