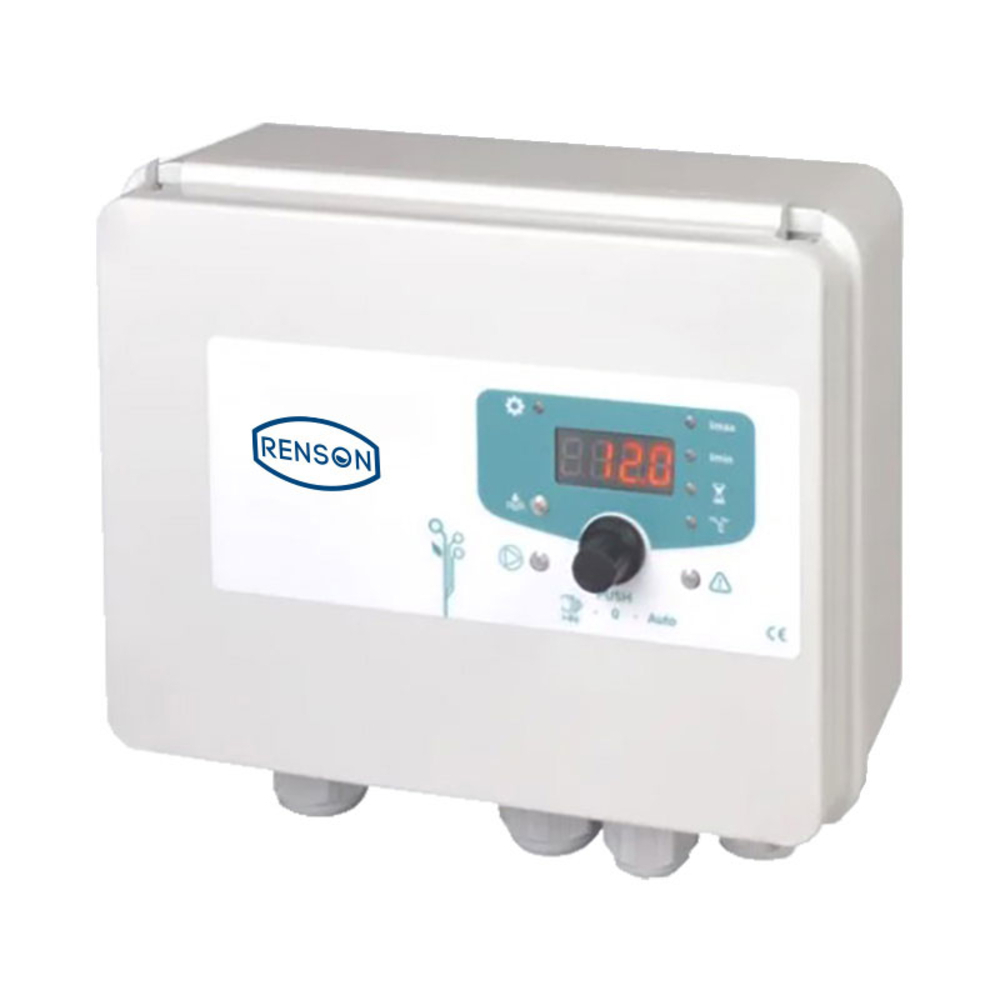

COFFRET DE DEMARRAGE 1 POMPE 230V 12A AC CONDENSATEUR 50UF - RENSON - 818082
Référence : U003818082
Découvrez COFFRET DE DEMARRAGE 1 POMPE 230V 12A AC CONDENSATEUR 50UF - RENSON - 818082 disponible à l'achat
- Idéal pour démarrer une pompe en toute sécurité
- Tension de fonctionnement de 230 V
- Ampérage maximal de 12 A
- Conforme à la norme d'isolation IP56
- Compact et léger avec un poids de 0,95 kg
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le coffret de démarrage 1 pompe 230V 12A AC avec condensateur de 50µF de la marque RENSON (référence 818082) est spécialement conçu pour assurer un démarrage sécurisé et fiable d’une pompe monophasée de surface ou immergée.
Il fonctionne sous une tension de 230 V AC avec un ampérage maximal de 12 A, supportant un courant moteur jusqu’à 16 A AC3.
Ce coffret intègre un condensateur de démarrage de 50 µF, avec une capacité maximale admissible de 80 µF.
Il est conforme à la norme d’isolation IP56, garantissant une bonne protection contre la poussière et les projections d’eau.
Son poids léger de 0,95 kg et son format compact (dimensions 185 x 200 x 95 mm) facilitent son installation murale, soit directement soit via des pattes fournies.
Ce modèle V1M offre un contrôle et une protection complets pour une pompe monophasée jusqu’à 1,5 kW.
Il intègre plusieurs protections automatiques contre la surcharge, la sous-charge, le manque de phase, la fréquence excessive et l’anti-blocage.
Une protection manque d’eau est intégrée avec un réglage du tempo ajustable de 3 minutes à 99 heures, ou en mode manuel.
Le coffret dispose également d’un calibrage automatique de la protection thermique au démarrage, garantissant une adaptation optimale aux conditions de fonctionnement.
Le pilotage de la pompe peut se faire en mode manuel, arrêt ou automatique, avec une marche forcée possible.
Le temps de disjonction est réglé à 7 secondes pour la surcharge et 4 secondes pour la sous-charge, avec une inhibition de 20 secondes au démarrage pour un amorçage correct.
Le coffret est équipé d’un afficheur digital LED 4 digits qui signale en temps réel le fonctionnement de la pompe, les alarmes, le niveau bas, les intensités maximales et minimales, ainsi que le temps d’inhibition du détecteur de débit.
Les entrées et sorties sont prévues pour une commande externe (contact sec ou tension de 6 à 400 VAC/DC) et pour des reports externes via relais.
Les bornes de commande acceptent un câble jusqu’à 4 mm².
Le coffret est équipé de presse-étoupes adaptés pour l’alimentation, le moteur et la commande (1xM20, 1xM20, 2xM16).
La température de fonctionnement est comprise entre -10 et +55 °C.
Ce coffret est idéal pour des usages professionnels et industriels dans le contrôle de pompes monophasées, notamment dans les secteurs agricole et d’élevage.
Il permet de sécuriser le démarrage et la protection des pompes en assurant une surveillance précise des paramètres électriques et des conditions de fonctionnement.
Enfin, ce produit est une marque française historique, gage de qualité et de fiabilité.
Ce coffret compact (185 x 200 x 95 mm) et léger (0,95 kg) bénéficie d’une norme d’isolation IP56, garantissant une bonne résistance aux environnements extérieurs. Il peut être fixé au mur ou par pattes fournies.
L’appareil dispose d’un afficheur digital LED 4 digits en façade, affichant l’état de la pompe, les alarmes, les niveaux bas, les intensités maximale et minimale, l’heure de remise à zéro, ainsi que le temps d’inhibition du détecteur de débit. Les informations mémorisées comprennent les heures de marche, le nombre de démarrages, le nombre d’alarmes et l’intensité de la dernière alarme.
Les réglages possibles incluent :
- la surcharge (0,6 à 20 A),
- la sous-charge (OFF ou 0,5 à 19,8 A),
- le tempo manque d’eau (de 3 minutes à 99 heures ou mode manuel),
- le tempo d’amorçage (5 à 200 secondes).
Le coffret supporte une variation de tension admissible de +/-20 %, avec déconnexion automatique au-delà de 30 %. Il peut gérer un courant maximal de pompe de 18 A AC3. La capacité maximale du condensateur est de 80 µF, dont 50 µF sont intégrés dans l’appareil. La tension aux sondes est de 24 VAC avec une sensibilité de 10 K ± 15 %.
Les entrées de commande externe acceptent un contact sec ou une tension de 6 à 400 VAC/DC. Les reports externes sont disponibles en AC1 (2 A/250 VAC) et AC11 (1 A/230 VAC). La section des bornes de commande est de 4 mm².
Le coffret est équipé de presse-étoupes adaptés pour l’alimentation, le moteur et la commande (1xM20, 1xM20, 2xM16). Sa plage de température de fonctionnement s’étend de -10 à +55 °C.
Ce produit offre une solution complète de contrôle et de protection pour les pompes monophasées, avec une interface claire et des fonctionnalités avancées garantissant sécurité, fiabilité et facilité d’utilisation.
- modèle : V1M
- tension : 230 V
- ampérage : 12 A
- norme d'isolation : IP56
- poids : 0,95 kg
- capacité condensateur : 50 µF (max admissible 80 µF)
- courant maximal pompe : 18 A AC3
- temps de disjonction surcharge : 7 secondes
- temps de disjonction sous-charge : 4 secondes (20 s au démarrage)
- réglage tempo manque d’eau : 3 minutes à 99 heures ou mode manuel
- réglage tempo d’amorçage : 5 à 200 secondes
- afficheur digital LED 4 digits
- entrée commande externe : contact sec ou tension de 6 à 400 VAC/DC
- section bornes commande : 4 mm²
- presse-étoupes (alimentation/moteur/commande) : 1xM20 / 1xM20 / 2xM16
- température de fonctionnement : -10 à +55 °C
Le coffret dispose d’une entrée de contrôle de niveau qui peut être utilisée avec une ou deux sondes, un flotteur ou un pressostat, permettant ainsi de gérer automatiquement la mise en marche ou l’arrêt de la pompe selon le niveau d’eau détecté. Des réglages sont possibles sur l’appareil, notamment pour la surcharge, la sous-charge, le tempo manque d’eau (de 3 minutes à 99 heures ou mode manuel) et le tempo d’amorçage (5 à 200 secondes).
Le pilotage de la pompe peut se faire en mode manuel, arrêt ou automatique. En mode manuel, une marche forcée avec retour automatique est possible en appuyant sur le bouton frontal. Le coffret affiche en façade l’état de la pompe, les alarmes et d’autres informations telles que l’intensité consommée, le temps de fonctionnement, le nombre de démarrages et d’alarmes.
En cas de défauts détectés (surcharge, sous-charge, manque d’eau, manque de phase, fréquence excessive ou blocage), le coffret active les protections correspondantes et les signale via l’afficheur et les diodes LED. L’utilisateur peut réinitialiser certains défauts directement depuis l’interface.
Le coffret est adapté à des environnements extérieurs avec un indice de protection IP56 et fonctionne dans une plage de température de -10 à +55 °C.
Ainsi, pour obtenir un fonctionnement fiable, il convient de procéder à un raccordement correct, de régler les paramètres selon le type de pompe et d’application, et de surveiller les indications fournies par l’afficheur pour intervenir en cas d’alarme.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quel type de pompe ce coffret de démarrage est-il conçu pour démarrer ?
Ce coffret est spécifiquement conçu pour démarrer une pompe fonctionnant sous une tension de 230 V avec un ampérage maximal de 12 A, garantissant un démarrage sécurisé et adapté aux besoins de ce type d’équipement.
Quelles sont les caractéristiques techniques principales de ce coffret de démarrage ?
Le modèle V1M intègre un condensateur de 50 µF, supporte une tension de 230 V, un ampérage de 12 A, et bénéficie d'une norme d'isolation IP56, assurant une protection contre la poussière et les projections d'eau.
Comment ce coffret assure-t-il la sécurité électrique lors du démarrage de la pompe ?
Le coffret respecte la norme d'isolation IP56, ce qui garantit une protection efficace contre les intrusions de poussières et les jets d'eau, limitant les risques liés à l'environnement d'installation.
Quelle est la dimension et le poids du coffret pour faciliter son installation ?
Ce coffret est compact et léger, avec un poids de seulement 0,95 kg, ce qui facilite son transport et son installation même dans des espaces restreints.
Dans quels contextes professionnels ce coffret de démarrage est-il le plus adapté ?
Ce coffret est adapté aux installations nécessitant un démarrage fiable d’une pompe électrique 230 V, notamment dans des environnements où la protection contre la poussière et les projections d’eau est requise, conformément à la norme IP56.
