COFFRET DE DEMARRAGE 1 POMPE 230V 16A AC CONDENSATEUR 75UF - RENSON - 818083
Référence : U003818083
Découvrez COFFRET DE DEMARRAGE 1 POMPE 230V 16A AC CONDENSATEUR 75UF - RENSON - 818083 disponible à l'achat
- Conçu pour un démarrage efficace de pompes
- Compatible avec une tension de 230 V
- Résistant avec une norme d'isolation IP56
- Idéal pour un ampérage de 16 A
- Compact et léger avec un poids de 0,95 kg
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

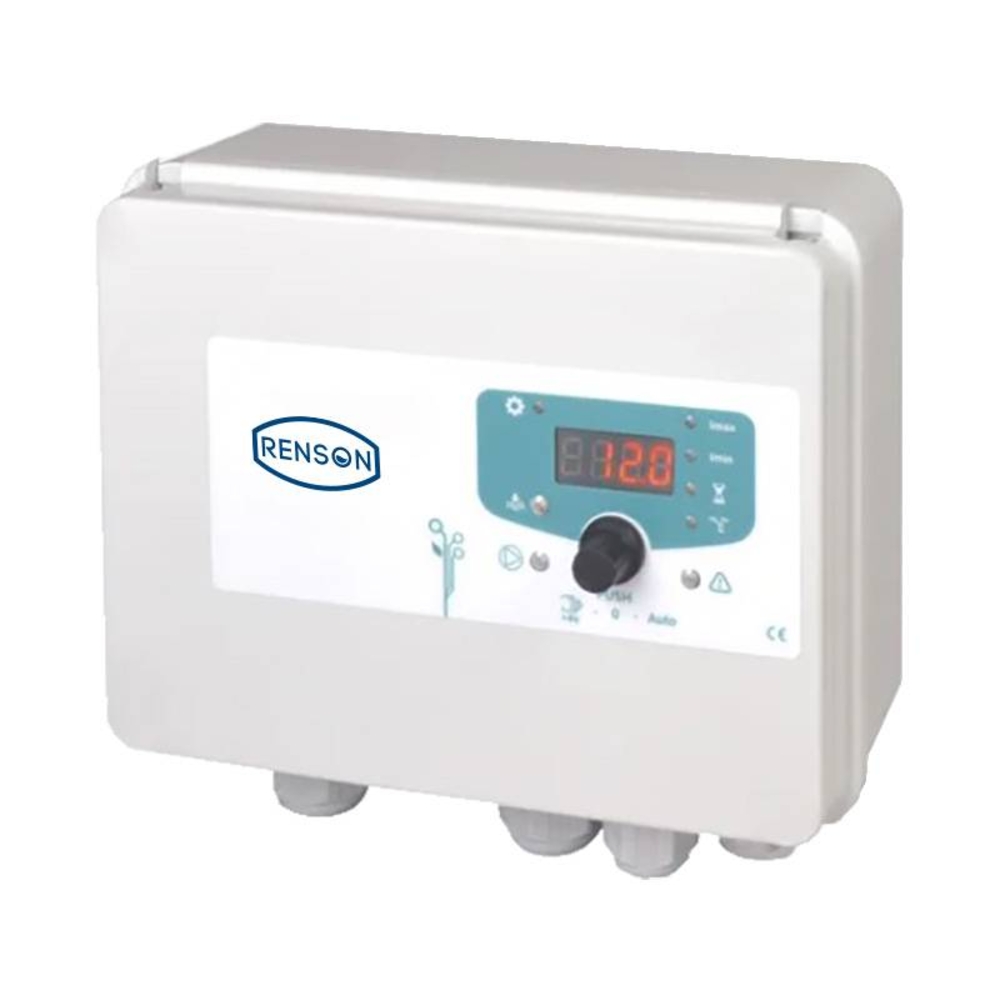

Découvrez le coffret de démarrage 1 pompe 230V 16A avec condensateur 75µF de la marque RENSON, modèle V1M, conçu pour garantir un démarrage efficace de pompes monophasées jusqu’à 2,2 kW.
Ce coffret est compatible avec une tension de 230 V (sélectionnable aussi en 400 V) et un ampérage maximal de 16 A AC3.
Il intègre un condensateur de démarrage d’une capacité maximale de 80 µF (dont 50 µF à l’intérieur de l’appareil).
La protection électrique répond à la norme d’isolation IP56, assurant une excellente résistance contre l’humidité et la poussière.
Son poids est de 0,95 kg et ses dimensions sont de 185 x 200 x 95 mm, ce qui le rend compact et facile à installer.
Le coffret intègre plusieurs fonctionnalités avancées pour la sécurité et la gestion de la pompe :
- Protection contre le manque d’eau avec réglage du tempo de 3 minutes à 99 heures ou mode manuel.
- Calibrage automatique de la protection thermique avec réglages de surcharge (Imax de 0,6 à 20 A) et de sous-charge (Imin de OFF à 19,8 A).
- Protection contre surcharge, sous-charge, manque de phase, fréquence excessive et anti-blocage.
- Afficheur digital LED 4 digits pour visualiser les paramètres et états de fonctionnement.
- Diodes de signalisation indiquant la pompe en marche, défaut général, manque d’eau, surcharge, sous-charge, tempo manque d’eau et tempo d’amorçage.
- Réglage du tempo d’amorçage de 5 à 200 secondes.
- Temps de disjonction de 7 secondes pour surcharge et 4 secondes pour sous-charge (20 secondes au démarrage).
Le coffret permet la connexion de sondes de niveau et la commande externe via contact sec ou tension de 6 à 400 VAC/DC.
Il dispose également de sorties relais pour signaler les défauts thermiques et le manque d’eau.
La fixation peut se faire directement au mur ou par pattes fournies.
Les presse-étoupes sont prévus pour alimentation, moteur et commande (1xM20, 1xM20, 2xM16).
Les conditions d’utilisation recommandent une plage de température de fonctionnement de -10 à +55°C.
Le coffret mémorise les heures de marche, nombre de démarrages, nombre d’alarmes et intensité de la dernière alarme.
Ce coffret de démarrage est idéal pour les professionnels du secteur agricole, de l’élevage, ainsi que pour toute application nécessitant un contrôle fiable et sécurisé des pompes monophasées, en usage industriel ou professionnel.
Ce dispositif compact et léger (0,95 kg, dimensions 185 x 200 x 95 mm) offre plusieurs fonctionnalités avancées :
- Protection intégrée contre le manque d’eau, la surcharge, la sous-charge, le manque de phase, la fréquence excessive et le blocage.
- Calibrage automatique de la protection thermique.
- Réglages précis : surcharge (0,6 à 20 A), sous-charge (OFF ou 0,5 à 19,8 A), tempo manque d’eau (3 minutes à 99 heures ou mode manuel), tempo d’amorçage (5 à 200 secondes).
- Afficheur digital LED 4 digits avec signalisation de la pompe en marche, alarmes, niveau bas, intensités maximale et minimale, heure de remise à zéro, et temps d’inhibition du détecteur de débit.
- Connexion pour télécommande avec entrée de commande externe en contact sec ou tension de 6 à 400 VAC/DC.
- Contacts de sortie d’alarme (5 A – 250 VAC) et reports externes.
- Fixation murale ou par pattes fournies.
- Presse-étoupes adaptés (1xM20 pour alimentation et moteur, 2xM16 pour commande).
- Température de fonctionnement de -10 à +55 °C.
- Version logicielle V1.4.
Le coffret mémorise les heures de marche, le nombre de démarrages, d’alarmes ainsi que l’intensité de la dernière alarme, facilitant le suivi et la maintenance. Il est doté de diodes de signalisation pour un diagnostic rapide et efficace.
Ce produit est une solution fiable et complète pour la gestion et la protection des pompes monophasées, alliant robustesse, précision et facilité d’utilisation.
- modèle : V1M
- tension : 230 V
- ampérage : 16 A
- norme d'isolation : IP56
- poids : 0,95 kg
- variation de tension admissible : +/- 20 % (déconnexion automatique > 30 %)
- courant maximal de la pompe : 18 A AC3
- contact de sortie d'alarme : 5 A – 250 VAC
- afficheur digital LED 4 digits
- réglage de surcharge (Imax) : 0,6 - 20,0 A
- réglage de sous-charge (Imin) : OFF - 0,5 – 19,8 A
- réglage tempo manque d’eau : 3 minutes – 99 heures ou mode manuel
- réglage tempo d’amorçage : 5 - 200 secondes
- temps de disjonction pour surcharge : 7 secondes
- temps de disjonction pour sous-charge : 4 secondes (20 secondes au démarrage)
- tension aux sondes : 24 VAC
- capacité maximale condensateur : 80 µF (50 µF à l’intérieur de l’appareil)
- sensibilité des sondes : 10 K ± 15 %
- entrée de commande externe : contact sec ou tension de 6 à 400 VAC/DC
- reports externes : AC1 2 A/250 VAC, AC11 1 A/230 VAC
- section bornes commande : 4 mm²
- presse-étoupes (alimentation/moteur/commande) : 1xM20/1xM20/2xM16
- température de fonctionnement : -10 à +55 °C
- degré de protection : IP56
- dimensions : 185 x 200 x 95 mm
- contrôle et protection d'une pompe monophasée jusqu’à 2,2 kW
- protections contre surcharge, sous-charge, manque de phase, fréquence excessive et anti-blocage
- diodes de signalisation : pompe en marche, défaut général, manque d’eau, surcharge, sous-charge, tempo manque d’eau et tempo d’amorçage
- informations mémorisées : heures de marche, nombre de démarrages, nombre d’alarmes, intensité de la dernière alarme
- fixation murale ou par pattes fournies
L'utilisation commence par la fixation murale ou avec les pattes fournies. Le raccordement électrique se fait selon le type de pompe (monophasée avec condensateur intégré ou séparé, ou triphasée) en respectant le schéma de câblage. La vérification du sens de rotation du moteur est une étape nécessaire avant la mise en service.
Le coffret intègre une entrée de contrôle de niveau qui peut être configurée avec une ou deux sondes, sans sonde avec temps de réarmement, ou avec un flotteur. Ces configurations déterminent la gestion automatique de la pompe selon le niveau d'eau détecté.
L'utilisateur peut piloter la pompe en mode manuel, arrêt ou automatique via le bouton rotatif. Le mode manuel permet une marche forcée avec retour automatique ou marche forcée temporisée, activables par appui sur le bouton pendant plusieurs secondes.
Le coffret gère plusieurs protections : surcharge, sous-charge, manque d’eau, manque de phase, fréquence excessive et blocage. Les seuils de surcharge et sous-charge sont réglables, ainsi que les tempos de manque d’eau (de 3 minutes à 99 heures ou mode manuel) et d’amorçage (5 à 200 secondes).
En cas d’alarme ou de défaut, des messages spécifiques s’affichent sur l’écran digital et des contacts de sortie d’alarme sont disponibles pour signaler les anomalies à distance. L’appareil mémorise également les heures de marche, le nombre de démarrages, les alarmes et l’intensité de la dernière alarme, facilitant le suivi du fonctionnement.
Le coffret est utilisable dans des environnements avec une température de fonctionnement comprise entre -10 °C et +55 °C et bénéficie d’un indice de protection IP56, assurant une résistance à l’humidité et à la poussière.
En résumé, l’utilisateur installe le coffret, effectue les raccordements adaptés, configure les paramètres de seuils et tempos selon son installation, puis pilote la pompe en fonction du niveau d’eau et des conditions détectées, avec des protections automatiques activées pour préserver le matériel.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelle est la tension électrique compatible avec ce coffret de démarrage ?
Ce coffret de démarrage est conçu pour fonctionner avec une tension de 230 V, adaptée aux installations standards de pompes électriques.
Quelle est la capacité d’ampérage supportée par ce coffret ?
Il supporte un ampérage de 16 A, ce qui correspond aux besoins des pompes pour lesquelles il est destiné.
Quelle protection offre ce coffret contre les conditions environnementales ?
Le coffret respecte la norme d’isolation IP56, garantissant une bonne protection contre la poussière et les projections d’eau, ce qui le rend adapté à des environnements humides ou poussiéreux.
Quels sont les éléments techniques spécifiques intégrés dans ce coffret ?
Il intègre un condensateur de 75 µF pour assurer un démarrage efficace de la pompe, optimisant ainsi la performance de l’équipement.
Quelle est la dimension et le poids de ce coffret ?
Le coffret est compact et léger, avec un poids de 0,95 kg, facilitant son installation et sa manipulation sur site.
