COFFRET DE DEMARRAGE 1 POMPE 230V 7A AC CONDENSATEUR 35UF - RENSON - 818080
Référence : U003818080
Découvrez COFFRET DE DEMARRAGE 1 POMPE 230V 7A AC CONDENSATEUR 35UF - RENSON - 818080 disponible à l'achat
Les points clés
- Conception robuste pour une utilisation durable
- Facile à installer et à utiliser
- Compatible avec des systèmes 230V
- Norme d'isolation IP56 pour une sécurité accrue
301,79 € TTC 251,49 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

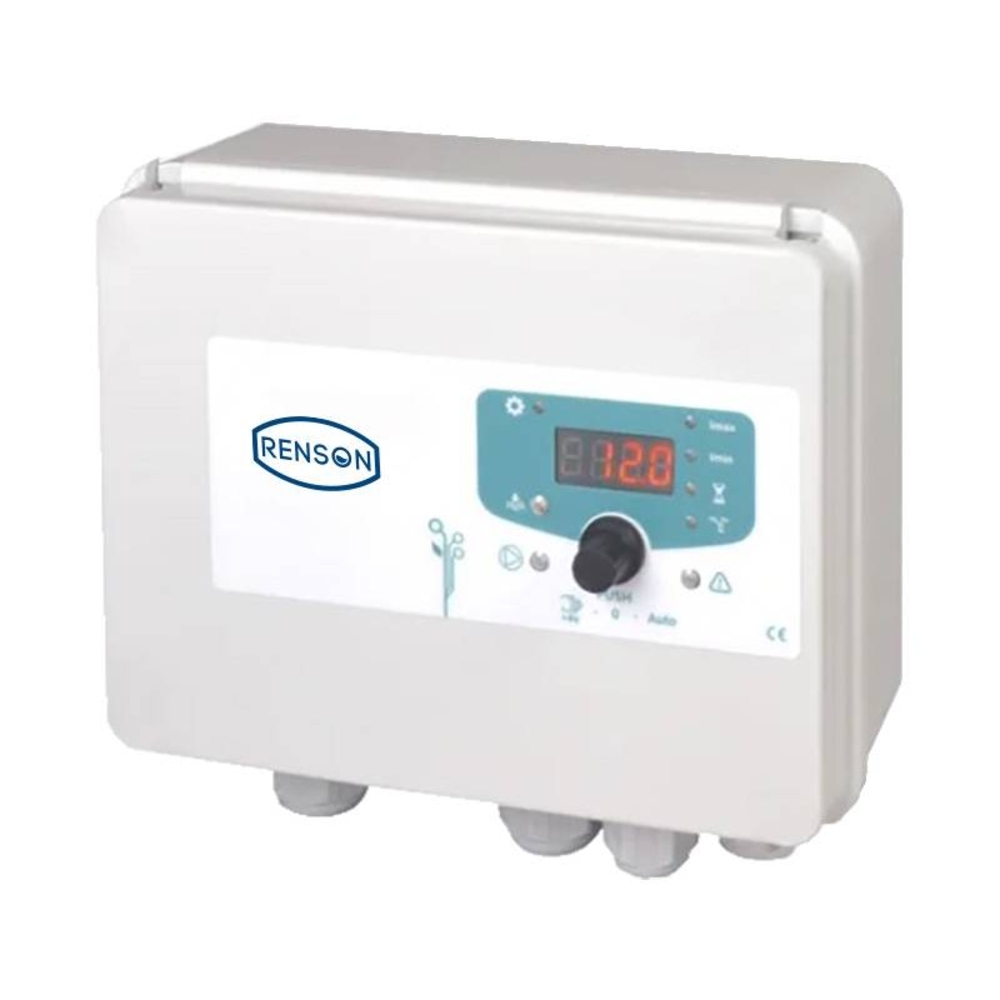

Découvrez le coffret de démarrage pour une pompe monophasée 230V 7A AC avec condensateur 35µF de la marque RENSON, modèle V1M.
Ce coffret est conçu pour commander une pompe de surface ou immergée, monophasée ou triphasée, à usage professionnel et industriel, notamment dans les secteurs agricole et élevage.
Il assure un contrôle et une protection complets de la pompe monophasée de 0,75 kW.
Le coffret intègre une protection manque d’eau, un calibrage automatique de la protection thermique, ainsi que des réglages de surcharge (Imax) et de sous-charge (Imin).
Il permet également un réglage du tempo manque d’eau (3 minutes à 99 heures ou mode manuel) et du tempo d’amorçage (5 à 200 secondes via fluxostat).
Le fonctionnement est contrôlé par un afficheur digital LED 4 digits sur la façade, avec diodes de signalisation indiquant : pompe en marche, défaut général, manque d’eau, surcharge, sous-charge, tempo manque d’eau et tempo d’amorçage.
Le coffret mémorise les heures de marche, le nombre de démarrages, le nombre d’alarmes et l’intensité de la dernière alarme.
Les protections assurées sont multiples : surcharge, sous-charge, manque de phase, fréquence excessive et anti-blocage.
Le coffret offre une sécurité renforcée grâce à sa norme d’isolation IP56, adaptée à des environnements difficiles.
Ses caractéristiques techniques principales sont :
- Tension d’alimentation sélectionnable 230/400 V AC
- Ampérage 7 A (intensité maximale moteur 16 A AC3)
- Poids net 0,95 kg (1,8 kg selon version)
- Dimensions 185 x 200 x 95 mm (225 x 255 x 110 mm selon version)
- Capacité maximale du condensateur 80 µF (50 µF à l’intérieur de l’appareil)
- Sensibilité des sondes 10 kΩ ± 15 %
- Température de fonctionnement de -10 à +55 °C
- Section des bornes de commande 4 mm²
- Fixation murale ou par pattes fournies
Le coffret est équipé de presse-étoupes pour alimentation, moteur et commande (1xM20/1xM20/2xM16).
Il dispose d’entrées de commande externe (contact sec ou tension de 6 à 400 V AC/DC) et de sorties relais pour report d’alarme thermique et manque d’eau.
L’installation est facilitée par une fixation murale ou par pattes, avec des schémas clairs pour le raccordement électrique monophasé ou triphasé, ainsi que pour le raccordement à la pompe.
Le coffret permet la vérification du sens de rotation du moteur.
L’utilisation est simplifiée grâce à une interface intuitive avec bouton-poussoir rotatif pour régler les paramètres avancés, tels que les seuils de surcharge et sous-charge, les temporisations, et les commandes manuelles ou automatiques de la pompe.
Il est possible d’utiliser des sondes de niveau, un flotteur ou un fluxostat selon les configurations.
Ce coffret assure une protection complète et une gestion optimisée du fonctionnement de votre pompe, garantissant robustesse, performance et sécurité pour vos installations.
Enfin, le coffret est un produit de marque française, reconnu pour sa qualité et sa fiabilité depuis 1923.
Le coffret de démarrage RENSON modèle V1M est conçu pour le contrôle et la protection d’une pompe monophasée de 0,75 kW fonctionnant sous une tension de 230 V et un ampérage de 7 A. Il intègre un condensateur de 35 µF et offre une isolation conforme à la norme IP56, garantissant une protection efficace même dans des environnements difficiles. Pesant 0,95 kg, ce coffret est compact avec des dimensions de 185 x 200 x 95 mm.
Il assure une alimentation en 230 VAC avec une variation de tension admissible de +/- 20 %, au-delà de 30 % une déconnexion automatique est activée. Le courant maximal supporté par la pompe est de 18 A en AC3. Le coffret intègre une protection thermique avec calibrage automatique, ainsi qu’une protection contre le manque d’eau, la surcharge, la sous-charge, le manque de phase, la fréquence excessive et le blocage de la pompe.
Le dispositif est équipé d’un afficheur digital LED à 4 chiffres qui signale l’état de la pompe, les alarmes, le niveau bas, ainsi que les intensités maximale et minimale. Les réglages sont précis et ajustables : surcharge (0,6 à 20,0 A), sous-charge (OFF ou 0,5 à 19,8 A), tempo manque d’eau (3 minutes à 99 heures ou mode manuel), tempo d’amorçage (5 à 200 secondes).
Le coffret offre également des fonctions avancées avec un contact de sortie d’alarme (5 A – 250 VAC), une tension aux sondes de 24 VAC, une capacité maximale de condensateur de 80 µF (dont 50 µF à l’intérieur de l’appareil), et une sensibilité des sondes de 10 K ± 15 %. Il dispose d’une entrée de commande externe acceptant contact sec ou tension de 6 à 400 VAC/DC, ainsi que des reports externes pour des charges AC1 (2 A/250 VAC) et AC11 (1 A/230 VAC).
La connexion est facilitée par des presse-étoupes adaptés (1xM20 pour alimentation et moteur, 2xM16 pour commande). La température de fonctionnement s’étend de -10 à +55 °C.
Ce coffret est conçu pour une fixation murale ou par pattes fournies, avec une interface claire et des diodes de signalisation pour la pompe en marche, défaut général, manque d’eau, surcharge, sous-charge, tempo manque d’eau et tempo d’amorçage.
Les informations mémorisées par l’appareil comprennent les heures de marche, le nombre de démarrages, le nombre d’alarmes et l’intensité de la dernière alarme, permettant un suivi précis de l’utilisation et des événements.
Ce coffret allie robustesse, performance et sécurité pour une gestion efficace et fiable des pompes à eau monophasées.
Il assure une alimentation en 230 VAC avec une variation de tension admissible de +/- 20 %, au-delà de 30 % une déconnexion automatique est activée. Le courant maximal supporté par la pompe est de 18 A en AC3. Le coffret intègre une protection thermique avec calibrage automatique, ainsi qu’une protection contre le manque d’eau, la surcharge, la sous-charge, le manque de phase, la fréquence excessive et le blocage de la pompe.
Le dispositif est équipé d’un afficheur digital LED à 4 chiffres qui signale l’état de la pompe, les alarmes, le niveau bas, ainsi que les intensités maximale et minimale. Les réglages sont précis et ajustables : surcharge (0,6 à 20,0 A), sous-charge (OFF ou 0,5 à 19,8 A), tempo manque d’eau (3 minutes à 99 heures ou mode manuel), tempo d’amorçage (5 à 200 secondes).
Le coffret offre également des fonctions avancées avec un contact de sortie d’alarme (5 A – 250 VAC), une tension aux sondes de 24 VAC, une capacité maximale de condensateur de 80 µF (dont 50 µF à l’intérieur de l’appareil), et une sensibilité des sondes de 10 K ± 15 %. Il dispose d’une entrée de commande externe acceptant contact sec ou tension de 6 à 400 VAC/DC, ainsi que des reports externes pour des charges AC1 (2 A/250 VAC) et AC11 (1 A/230 VAC).
La connexion est facilitée par des presse-étoupes adaptés (1xM20 pour alimentation et moteur, 2xM16 pour commande). La température de fonctionnement s’étend de -10 à +55 °C.
Ce coffret est conçu pour une fixation murale ou par pattes fournies, avec une interface claire et des diodes de signalisation pour la pompe en marche, défaut général, manque d’eau, surcharge, sous-charge, tempo manque d’eau et tempo d’amorçage.
Les informations mémorisées par l’appareil comprennent les heures de marche, le nombre de démarrages, le nombre d’alarmes et l’intensité de la dernière alarme, permettant un suivi précis de l’utilisation et des événements.
Ce coffret allie robustesse, performance et sécurité pour une gestion efficace et fiable des pompes à eau monophasées.
- modèle : V1M
- tension : 230 V
- ampérage : 7 A
- norme d'isolation : IP56
- poids : 0,95 kg
- courant maximal pompe : 18 A AC3
- capacité maximale condensateur : 80 µF (50 µF à l’intérieur de l’appareil)
- variation de tension admissible : +/- 20 % (au-delà de 30 % déconnexion automatique)
- réglage surcharge (Imax) : 0,6 - 20,0 A
- réglage sous-charge (Imin) : OFF - 0,5 - 19,8 A
- réglage tempo manque d’eau : 3 minutes - 99 heures ou mode manuel
- réglage tempo d’amorçage : 5 - 200 secondes (fluxostat)
- temps de disjonction surcharge : 7 secondes
- temps de disjonction sous-charge : 4 secondes (20 s au démarrage)
- tension aux sondes : 24 VAC
- sensibilité des sondes : 10 kΩ ± 15 %
- entrée commande externe : contact sec ou tension de 6 à 400 V AC/DC
- reports externes : AC1 2 A/250 VAC, AC11 1 A/230 VAC
- section bornes commande : 4 mm²
- presse-étoupes (alimentation/moteur/commande) : 1xM20/1xM20/2xM16
- température de fonctionnement : -10 à +55 °C
- dimensions : 185 x 200 x 95 mm
- version logiciel : V.1.4
Le coffret de démarrage s’utilise pour commander une pompe de surface ou immergée, monophasée ou triphasée, à usage professionnel ou industriel, notamment pour la vidange ou le remplissage. Il est destiné à piloter une pompe monophasée de 0,75 kW sous une tension de 230 V, avec un ampérage de 7 A.
L’utilisation repose sur le contrôle et la protection de la pompe via des réglages ajustables directement sur l’appareil : surcharge, sous-charge, tempo manque d’eau (de 3 minutes à 99 heures ou mode manuel), tempo d’amorçage (5 à 200 secondes). Le coffret intègre une entrée de contrôle de niveau qui peut être configurée avec une ou deux sondes, un flotteur, ou sans sonde, avec un réglage impératif du paramètre Imin dans ce dernier cas.
L’appareil se fixe au mur ou avec des pattes fournies. Il se raccorde électriquement à la pompe et à l’alimentation, avec un choix de tension 230 V ou 400 V via un pont de sélection. La connexion à la pompe s’effectue selon le type (monophasée avec condensateur intégré ou séparé, ou triphasée).
Le coffret pilote la pompe en modes manuel, arrêt ou automatique, avec possibilité de marche forcée temporaire. Il dispose d’un afficheur digital LED à 4 chiffres et de diodes de signalisation indiquant l’état de la pompe (en marche, défauts, alarmes, manque d’eau, surcharge, sous-charge, tempo manque d’eau et tempo d’amorçage).
En cas de défauts tels que surcharge, sous-charge, manque de phase, fréquence excessive ou blocage, le coffret déclenche des protections automatiques et signale les alertes via l’afficheur et les sorties relais. Une réinitialisation manuelle des défauts thermiques est possible par l’utilisateur.
Le coffret mémorise les données d’utilisation : heures de marche, nombre de démarrages, nombre d’alarmes et intensité de la dernière alarme, permettant un suivi précis du fonctionnement.
Il peut être utilisé dans des contextes professionnels et industriels, notamment dans le secteur agricole et de l’élevage, pour des opérations de vidange ou de remplissage de cuves ou puits.
En cas de fonctionnement non conforme, l’utilisateur peut intervenir sur les réglages de protection thermique, réinitialiser les défauts via l’interface, et vérifier le sens de rotation du moteur.
Le résultat attendu est une gestion automatisée et sécurisée de la pompe, avec protection contre les surcharges, sous-charges, manque d’eau et autres anomalies, assurant un pilotage fiable et un suivi précis de l’état de la pompe.
L’utilisation repose sur le contrôle et la protection de la pompe via des réglages ajustables directement sur l’appareil : surcharge, sous-charge, tempo manque d’eau (de 3 minutes à 99 heures ou mode manuel), tempo d’amorçage (5 à 200 secondes). Le coffret intègre une entrée de contrôle de niveau qui peut être configurée avec une ou deux sondes, un flotteur, ou sans sonde, avec un réglage impératif du paramètre Imin dans ce dernier cas.
L’appareil se fixe au mur ou avec des pattes fournies. Il se raccorde électriquement à la pompe et à l’alimentation, avec un choix de tension 230 V ou 400 V via un pont de sélection. La connexion à la pompe s’effectue selon le type (monophasée avec condensateur intégré ou séparé, ou triphasée).
Le coffret pilote la pompe en modes manuel, arrêt ou automatique, avec possibilité de marche forcée temporaire. Il dispose d’un afficheur digital LED à 4 chiffres et de diodes de signalisation indiquant l’état de la pompe (en marche, défauts, alarmes, manque d’eau, surcharge, sous-charge, tempo manque d’eau et tempo d’amorçage).
En cas de défauts tels que surcharge, sous-charge, manque de phase, fréquence excessive ou blocage, le coffret déclenche des protections automatiques et signale les alertes via l’afficheur et les sorties relais. Une réinitialisation manuelle des défauts thermiques est possible par l’utilisateur.
Le coffret mémorise les données d’utilisation : heures de marche, nombre de démarrages, nombre d’alarmes et intensité de la dernière alarme, permettant un suivi précis du fonctionnement.
Il peut être utilisé dans des contextes professionnels et industriels, notamment dans le secteur agricole et de l’élevage, pour des opérations de vidange ou de remplissage de cuves ou puits.
En cas de fonctionnement non conforme, l’utilisateur peut intervenir sur les réglages de protection thermique, réinitialiser les défauts via l’interface, et vérifier le sens de rotation du moteur.
Le résultat attendu est une gestion automatisée et sécurisée de la pompe, avec protection contre les surcharges, sous-charges, manque d’eau et autres anomalies, assurant un pilotage fiable et un suivi précis de l’état de la pompe.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelle est la compatibilité électrique de ce coffret de démarrage ?
Ce coffret est conçu pour une tension de 230 V et un ampérage de 7 A, ce qui le rend compatible avec les systèmes électriques standards en 230 V. Il intègre un condensateur de 35 µF adapté à ces caractéristiques.
Quelles garanties de sécurité offre ce coffret de démarrage ?
Le coffret respecte la norme d'isolation IP56, assurant une protection contre la poussière et les jets d'eau, ce qui garantit une sécurité accrue même dans des environnements difficiles.
Quels sont les critères techniques essentiels pour choisir ce type d’accessoire pompe à eaux ?
Il faut vérifier la tension et l’ampérage compatibles avec la pompe, la présence d’un condensateur adapté, ainsi que la norme d’isolation pour garantir la sécurité en environnement humide ou poussiéreux.
Comment ce coffret facilite-t-il l’installation et l’utilisation sur site ?
Sa conception robuste et légère (0,95 kg) permet une manipulation aisée. Le modèle V1M est conçu pour une installation simple et une utilisation intuitive, réduisant les temps de mise en service.
Dans quels contextes professionnels ce coffret de démarrage est-il le plus adapté ?
Il convient particulièrement aux installations nécessitant une protection élevée contre les éléments extérieurs, notamment dans des environnements humides ou poussiéreux, grâce à sa norme IP56.
