COFFRET MANQUE EAU BI TENSION 25A - RENSON - 104414
Référence : U003104414
Découvrez COFFRET MANQUE EAU BI TENSION 25A - RENSON - 104414 disponible à l'achat
- Conçu pour une utilisation en bi-tension
- Compatible avec des tensions de 230 à 400 V
- Ampérage maximal de 23 A pour une performance optimale
- Protection de l'équipement grâce à une norme IP 56
- Léger et facile à installer avec un poids de seulement 2,20 kg
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

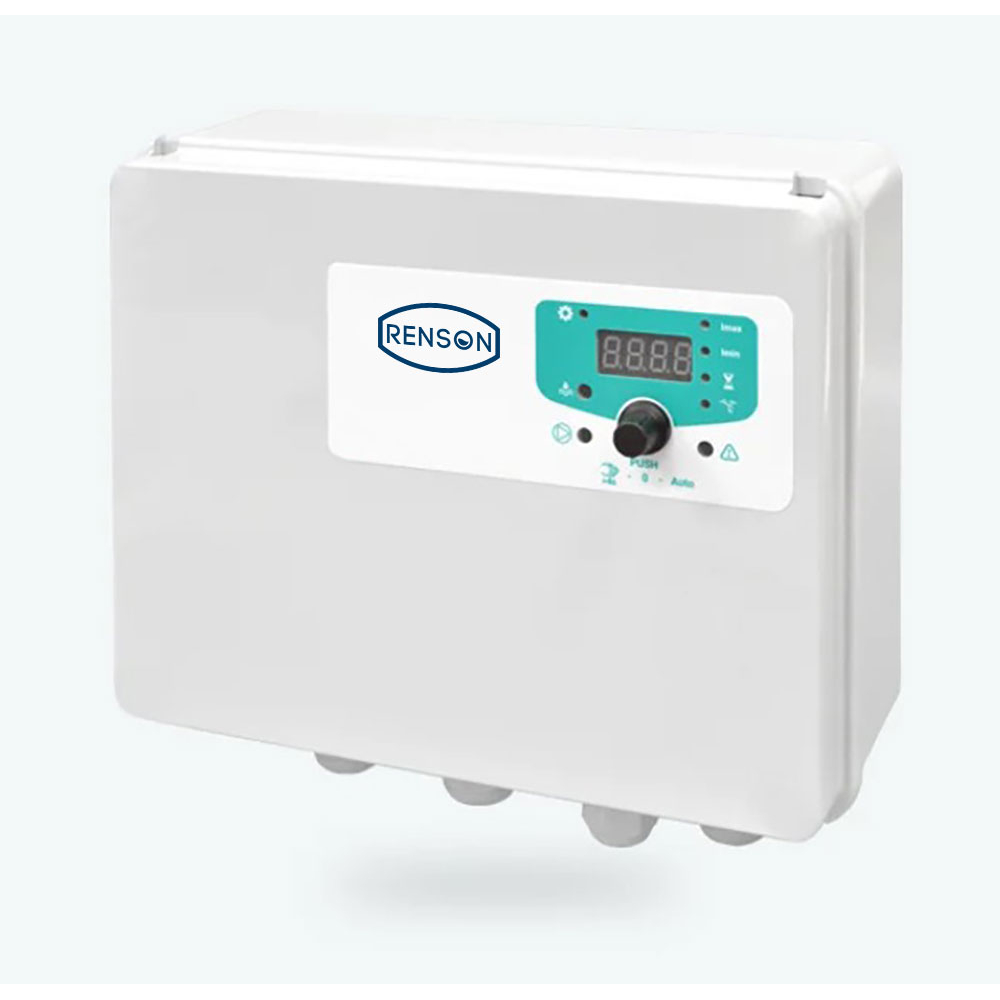

Découvrez le coffret Manque Eau Bi Tension 25A de RENSON, un équipement conçu pour commander et protéger vos systèmes de pompage en surface ou immergés.
Ce coffret est adapté pour une utilisation professionnelle et industrielle, notamment pour la vidange ou le remplissage, avec une compatibilité monophasée ou triphasée.
Il gère deux niveaux, un niveau haut et un niveau bas, permettant de faire fonctionner et d’arrêter automatiquement la pompe via différents organes de commande (sonde, flotteur, pressostat, fluxostat) qui sont à ajouter séparément.
Le coffret protège la pompe contre le fonctionnement à sec grâce à de nombreuses protections paramétrables, incluant la surcharge, la sous-charge, le manque de phase, les démarrages excessifs, avec un affichage frontal clair et multiple indiquant la mise en route, les alarmes, le niveau bas, et les intensités mini/maxi.
Ses caractéristiques techniques principales sont :
- Modèle V1N-F
- Tension bi-tension sélectionnable entre 230 V et 400 V avec une tolérance de ±20 %
- Ampérage maximal de 23 A
- Norme d’isolation IP56 assurant une protection élevée contre la poussière et l’humidité
- Poids léger de 2,20 kg facilitant l’installation
- Dimensions compactes de 225 x 255 x 180 mm
Le coffret intègre un contact de sortie d’alarme 5A – 250VAC, des réglages précis de surcharge (0,6 à 30 A) et de sous-charge (arrêt ou 0,5 à 29,8 A), ainsi que des temporisations ajustables pour la réinitialisation (3 minutes à 99 heures ou manuel) et l’inhibition (5 à 200 secondes pour détecteur de débit).
La gestion des temps de saut est définie à 7 secondes pour la surcharge et 4 secondes (20 secondes au démarrage) pour la sous-charge.
La tension dans les sondes est de 24 VCA avec une sensibilité de 10K ± 15 %.
L’entrée externe ON/OFF accepte un contact ou une tension de 6 à 400 V VAC/VDC.
Le coffret dispose également d’alarmes et contacts auxiliaires pour signaler les défauts thermiques, manque d’eau, surcharge, sous-charge, fréquence excessive et manque de phase.
Les bornes de connexion de contrôle acceptent des câbles jusqu’à 4 mm².
La configuration des presse-étoupe comprend 1x M20 (A), 1x M20 (M) et 2x M16 (C).
Son installation s’effectue par fixation murale directe ou avec des pattes de fixation.
Le raccordement électrique est adapté pour alimentation monophasée (230 V) ou triphasée (230/400 V) avec un pont de sélection de tension à positionner.
Ce coffret est un dispositif fiable et complet pour assurer la sécurité et la performance de vos pompes, en automatisant leur commande tout en les protégeant efficacement contre les risques liés à leur fonctionnement.
Il est recommandé d’utiliser ce produit dans le respect des consignes de sécurité et des conditions d’utilisation prévues, notamment une intensité maximale de pompe de 25 A.
Un afficheur frontal avec indicateurs multiples permet de visualiser facilement la mise en route, les alarmes, les niveaux bas, ainsi que les intensités mini et maxi. Le coffret gère deux niveaux, un niveau haut et un niveau bas, et peut commander automatiquement la pompe en fonction de ces niveaux. La commande peut s’effectuer via différents organes externes comme des sondes, flotteurs, pressostats ou flussostats, qui ne sont pas inclus dans le coffret.
Les réglages techniques comprennent :
- Alimentation 230/400 VCA (sélectionnable) ±20 %, 50-60 Hz
- Contact de sortie d’alarme 5 A – 250 VAC
- Réglage de surcharge de 0,6 à 30,0 A
- Réglage de sous-charge de l’arrêt à 29,8 A
- Réglage de l’heure de réinitialisation de 3 minutes à 99 heures ou manuel
- Ajustement du temps d’inhibition (détecteur de débit) de 5 à 200 secondes
- Temps de saut en surcharge de 7 secondes
- Temps de saut en sous-charge de 4 secondes (20 secondes au démarrage)
- Tension dans les sondes : 24 VCA
- Sensibilité des sondes : 10K ± 15 %
- Entrée externe ON/OFF par contact ou tension de 6 à 400 V VAC/VDC
- Alarme et contact auxiliaire : AC1 2 A/250 VCA, AC11 1 A/230 VAC
- Bornes de connexion de contrôle : 4 mm²
- Configuration presse-étoupe : 1xM20 (A), 1xM20 (M), 2xM16 (C)
Le coffret est conforme à la norme d’isolation IP 56, garantissant une protection efficace contre l’humidité et la poussière. Il pèse 2,20 kg et ses dimensions sont de 225 x 255 x 180 mm. Il peut commander aussi bien des pompes monophasées que triphasées, avec une intensité maximale de 25 A.
Ce coffret est destiné à des applications de vidange ou de remplissage automatique, assurant un fonctionnement fiable et sécurisé des systèmes de pompage grâce à une gestion précise des niveaux et des protections intégrées.
- modèle : V1N-F
- tension : 230 - 400 V
- ampérage : 23 A
- norme d'isolation : IP 56
- poids : 2,20 kg
- contact de sortie d'alarme : 5 A – 250 VAC
- réglage de surcharge : 0,6 - 30 A
- réglage de sous-charge : arrêt ou 0,5 - 29,8 A
- temps de réinitialisation : 3 minutes – 99 heures ou manuel
- temps d'inhibition : 5 - 200 secondes (détecteur de débit)
- temps de saut de surcharge : 7 secondes
- temps de saut en sous-charge : 4 secondes (20 secondes au démarrage)
- tension dans les sondes : 24 VCA
- sensibilité de la sonde : 10K ± 15 %
- entrée externe ON/OFF : contact ou tension 6 à 400 V VAC/VDC
- alarme et contact auxiliaire AC1 : 2 A/250 VCA
- alarme et contact auxiliaire AC11 : 1 A/230 VAC
- bornes de connexion de contrôle : 4 mm²
- configuration presse-étoupe : 1x M20 (A), 1x M20 (M), 2x M16 (C)
- dimensions : 225 x 255 x 180 mm
L'utilisation consiste à raccorder le coffret à la pompe et aux organes de commande, puis à paramétrer les réglages de surcharge, sous-charge, temps de réarmement et d'amorçage selon les besoins. Le coffret intègre un afficheur frontal avec indicateurs pour visualiser la mise en route, les alarmes, les niveaux bas, ainsi que les intensités mini et maxi.
Les conditions d'utilisation précisent une intensité maximale de pompe de 25 A. Le coffret peut commander des pompes monophasées ou triphasées.
En cas de fonctionnement non conforme, des messages d'alarme s'affichent sur l'écran (surcharge, sous-charge, fréquence excessive, manque de phase) et des contacts relais se ferment pour signaler un défaut thermique ou un manque d'eau.
Le résultat attendu est un fonctionnement automatique et sécurisé de la pompe, évitant son fonctionnement à sec grâce à la gestion précise des niveaux d'eau et aux protections paramétrables intégrées.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelle est la plage de tension compatible avec ce coffret manque eau bi-tension ?
Ce coffret est conçu pour une utilisation en bi-tension, compatible avec des tensions allant de 230 à 400 V. Cette plage permet une adaptation flexible aux installations électriques courantes.
Quel est l’ampérage maximal supporté par ce coffret ?
Le coffret supporte un ampérage maximal de 23 A, ce qui garantit une performance adaptée aux besoins des systèmes de pompage pour lesquels il est destiné.
Quelle protection offre ce coffret contre les éléments extérieurs ?
Il bénéficie d’une norme d’isolation IP 56, assurant une protection efficace contre la poussière et les jets d’eau, ce qui le rend adapté à des environnements humides ou poussiéreux.
Comment ce coffret se distingue-t-il en termes d’installation et de manipulation ?
Avec un poids de seulement 2,20 kg, ce coffret est léger et facile à installer, facilitant ainsi les interventions sur site sans contrainte majeure.
Dans quels contextes professionnels ce coffret est-il le plus adapté ?
Ce coffret est adapté aux installations de pompage nécessitant une gestion bi-tension avec une protection contre les agressions extérieures, notamment dans des environnements où la robustesse et la fiabilité sont requises.
