COFFRET POMPE 100646 et KIT ACCESSOIRES RENSON - 817055
Référence : U003817055
Découvrez COFFRET POMPE 100646 et KIT ACCESSOIRES RENSON - 817055 disponible à l'achat
- Broyage efficace des particules solides et fibreuses grâce au système couteau contre couteau
- Hauteur manométrique maximale de 17.5 mètres pour un relevage performant
- Débit maximal de 420 l/min adapté aux eaux chargées en élevage
- Indice de protection IP68 garantissant une utilisation en immersion complète
- Livré avec kit complet incluant flotteur et accessoires pour une installation facilitée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Ce coffret pompe RENSON, modèle 100646 accompagné du kit accessoires 817109, est conçu pour le relevage d’eaux chargées, notamment dans des applications d’élevage telles que le pompage de purin.
Cette pompe dilacératrice triphasée de 1,1 kW supporte des eaux contenant des particules solides et des matières fibreuses.
Elle broie toutes les particules dès leur entrée grâce à un système de couteaux et contre-couteau en acier au chrome vanadium.
Le moteur est protégé et conçu pour un usage intensif en immersion complète, ce qui assure son refroidissement.

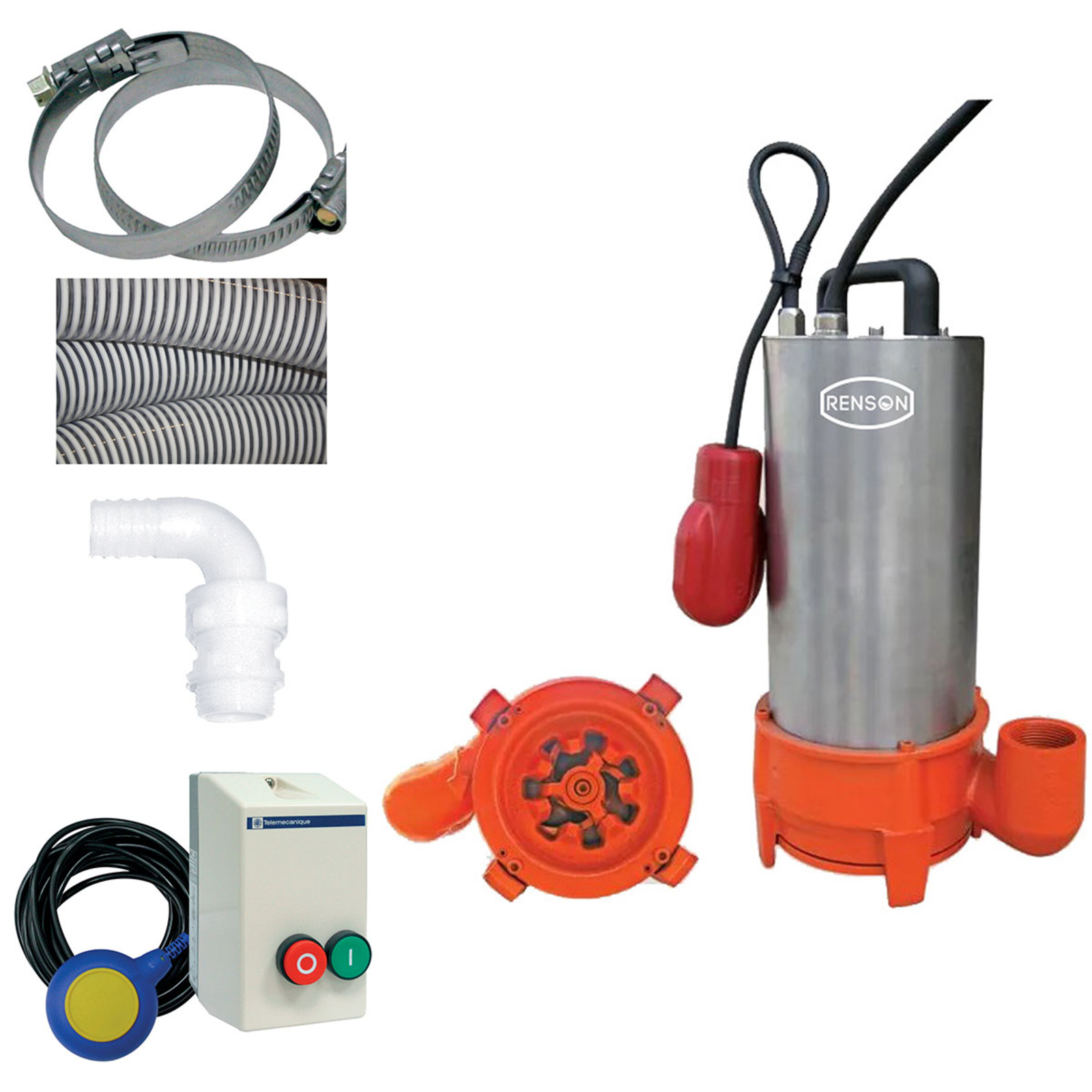

Le coffret est livré avec un flotteur et un kit d’accessoires comprenant notamment un collier de serrage inox, 5 mètres de tuyau spiralé Ø 40, un coude cannelé nylon mâle 1"1/2 x 40, ainsi qu’un kit de commande marche/arrêt adapté aux pompes de 2,5 à 4 A.
Sur le plan technique, la pompe est construite avec un plateau dilacérateur en fonte, un arbre moteur en acier inoxydable et une garniture mécanique en carbure de silicium.
Le refoulement est cannelé vertical en DN 40 mm.
Elle est fournie avec un câble d’alimentation électrique de type H07RNF de 10 mètres.
Le moteur est triphasé, bobinage 380 V - 50 Hz, asynchrone avec rotor à cage d’écureuil.
Il intègre des sondes thermiques pour protection contre la surchauffe.
L’indice de protection est IP68, classe d’isolation F.
En termes de performances, la hauteur manométrique totale (HMT) maximale est de 17,5 mètres avec un débit maximum de 420 l/min (25,2 m³/h).
La granulométrie maximale des particules est de 9 mm, avec un taux de matière sèche maximal de 9 %.

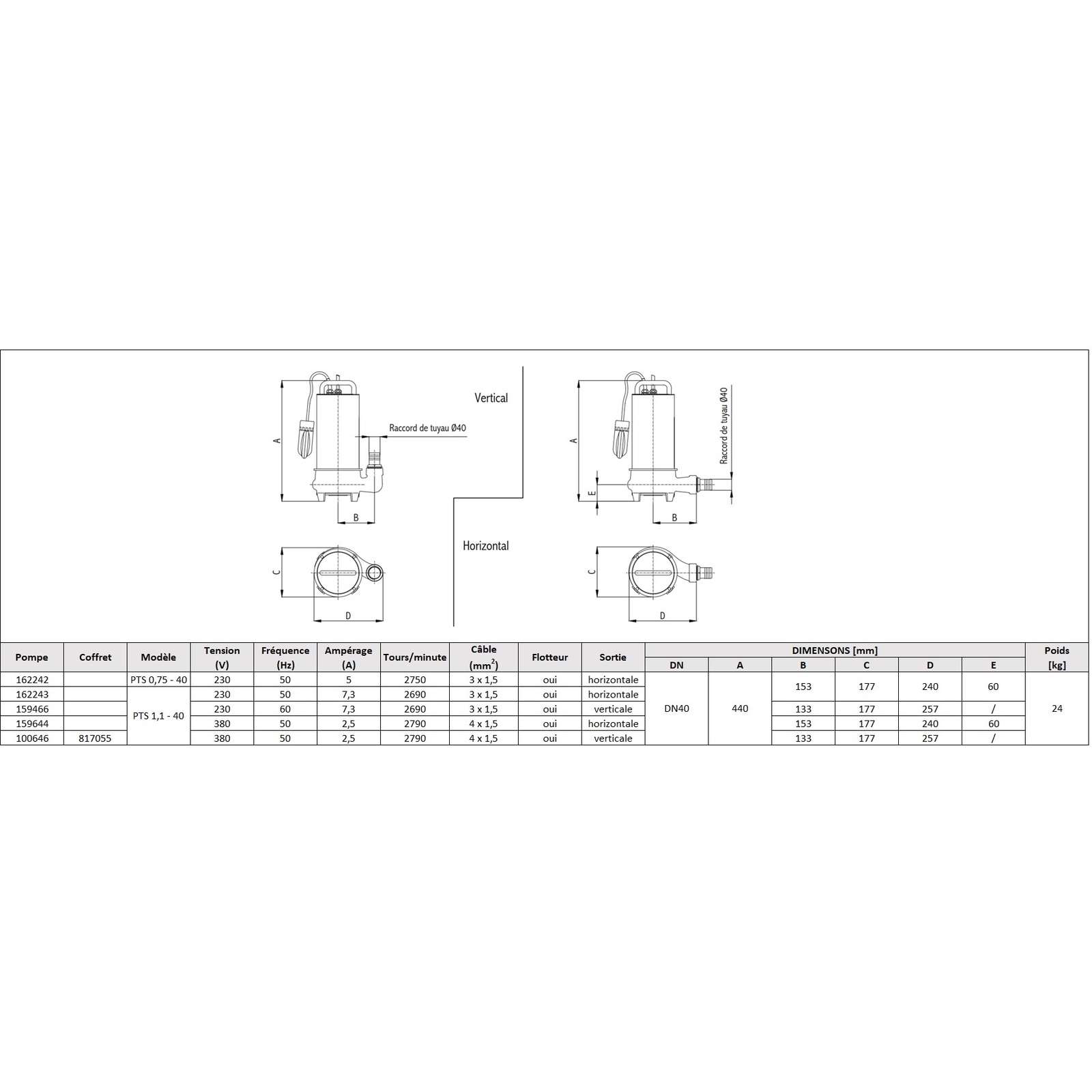

Les dimensions de la pompe sont les suivantes : hauteur 440 mm, largeur 257 mm, longueur 177 mm, pour un poids total de 24 kg.
Le cadre d’utilisation précise que cette pompe doit fonctionner en immersion complète, avec une profondeur maximale de 20 mètres.
La température du liquide pompé ne doit pas dépasser 40°C et la densité de liquide maximale est de 5 % de matières sèches.
Le diamètre nominal de refoulement (DNR) est de 1" 1/2 - DN40.
Cette pompe est spécialement adaptée pour relever des eaux chargées dans le domaine de l’élevage, notamment pour le transport de purin.
Elle est conçue pour un usage intensif et peut traiter des liquides contenant des particules solides et fibreuses, grâce à son système de broyage intégré.
Le manuel d’installation et d’entretien fourni recommande de respecter les consignes de sécurité, notamment le travail par du personnel qualifié, la vérification du sens de rotation, et l’installation dans des conditions assurant la ventilation et la protection contre les risques d’explosion.
Il est conseillé de contrôler régulièrement les paramètres électriques, le bon état du câble et la maintenance périodique pour garantir la longévité de la pompe.
Enfin, la pompe est conforme aux normes européennes de sécurité et environnementales, notamment la directive 98/37/CE relative aux machines et la directive RoHS 2002/96/CE concernant la restriction de substances dangereuses.
Elle doit être éliminée selon les normes en vigueur et peut être recyclée.
En résumé, ce coffret pompe RENSON 100646 avec son kit accessoires est une solution robuste et performante pour le relevage d’eaux chargées en milieu agricole, offrant un broyage efficace des matières solides et une installation complète avec accessoires adaptés.
Le moteur asynchrone triphasé (380 V - 50 Hz) avec rotor à cage d’écureuil est protégé et refroidi par immersion complète dans le liquide pompé. Il intègre des sondes thermiques pour la protection contre la surchauffe. L’indice de protection est IP68, classe d’isolation F.
Le coffret est livré avec un flotteur et un kit d’accessoires comprenant un collier de serrage inox W4, 5 mètres de tuyau spiralé Ø 40, un coude cannelé nylon mâle 1"1/2 x 40, ainsi qu’un kit de commande marche/arrêt adapté aux pompes de 2,5 à 4 A. Un câble d’alimentation électrique de type H07RNF de 10 mètres est également fourni.
La pompe est construite avec un plateau dilacérateur en fonte, un arbre moteur en acier inoxydable et une garniture mécanique en carbure de silicium. Le refoulement est cannelé vertical en DN 40 mm.
Ses performances techniques incluent une hauteur manométrique totale maximale de 17,5 mètres, un débit maximal de 420 l/min (25,2 m³/h), une granulométrie maximale des particules de 9 mm et un taux de matière sèche maximal de 9 %. La pompe doit fonctionner en immersion complète, à une profondeur maximale de 20 mètres, avec une température maximale du liquide pompé de 40°C et une densité maximale de 5 % de matières sèches.
Les dimensions de la pompe sont de 440 mm de hauteur, 257 mm de largeur, 177 mm de longueur, pour un poids total de 24 kg.
Cette pompe est spécialement adaptée pour un usage intensif en milieu agricole, notamment pour le transport de purin et autres eaux chargées. Elle garantit un broyage efficace des matières solides grâce à son système dilacérateur, tout en assurant une protection optimale du moteur.
Le manuel d’installation et d’entretien recommande de respecter les consignes de sécurité, notamment l’intervention par du personnel qualifié, la vérification du sens de rotation, ainsi que l’installation dans des conditions assurant ventilation et protection contre les risques d’explosion. Une maintenance régulière est conseillée pour garantir la longévité de l’équipement.
La pompe est conforme aux normes européennes de sécurité et environnementales, notamment la directive 98/37/CE relative aux machines et la directive RoHS 2002/96/CE sur la restriction des substances dangereuses. Elle doit être éliminée selon les normes en vigueur et peut être recyclée.
- type de roue : couteau contre couteau
- hmt max : 17,50 mètres
- débit max : 420 l/min
- granulométrie max : 9 mm
- taux de matière sèche max : 9 %
- modèle : pts 40
- tension : 380 v
- puissance : 1,10 kW
- ampérage : 2,50 a
- tour/min : 2790
- dnr : 40
- hauteur : 440 mm
- largeur : 257 mm
- longueur : 177 mm
- poids : 24 kg
- pompe renson utilisée : 100646
- pompe à plateau dilacérateur en fonte
- couteaux en acier au chrome vanadium
- arbre moteur en acier inoxydable
- garniture mécanique en carbure de silicium
- refoulement cannelé vertical en dn 40 mm
- livré avec câble d'alimentation électrique type h07rnf de 10 mètres
- moteur triphasé, bobinage 380 v - 50 hz
- asynchrone
- rotor à cage d'écureuil
- sondes thermiques incorporées
- indice de protection ip68 - classe f
Le moteur asynchrone triphasé est refroidi par immersion dans le liquide pompé. La température du liquide ne doit pas dépasser 40°C, et la densité maximale du liquide est de 5 % de matières sèches. Le liquide véhiculé peut contenir des particules solides dont la granulométrie ne dépasse pas 9 mm.
L’installation doit respecter un sens de rotation précis, contrôlé avant la mise en service. Le coffret est livré avec un flotteur et un kit d’accessoires comprenant notamment un collier de serrage inox, un tuyau spiralé, un coude cannelé nylon et un kit de commande marche/arrêt.
Pour garantir un bon fonctionnement, il est nécessaire de s’assurer que la pompe soit entièrement noyée dans le liquide et que la vitesse du liquide dans la tuyauterie de refoulement soit suffisante pour éviter les obstructions. La pompe doit être fixée solidement au fond de la cuve, avec le point de refoulement situé au point le plus bas.
En cas de fonctionnement non conforme, notamment si le sens de rotation est inversé, le débit sera très inférieur et le moteur soumis à des vibrations et surcharges. Il est recommandé de vérifier régulièrement les paramètres électriques, l’état du câble et d’effectuer une maintenance périodique.
Le résultat attendu est un relevage efficace des eaux chargées en milieu agricole, avec un broyage immédiat des matières solides, assurant la continuité du pompage sans obstruction.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Ce coffret pompe est-il adapté au relevage d’eaux chargées contenant des matières solides et fibreuses ?
Oui, cette pompe dilacératrice RENSON 100646 est conçue pour relever des eaux chargées, notamment en élevage, avec un broyage efficace des particules solides et fibreuses grâce à son système couteau contre couteau en acier au chrome vanadium.
Quelles sont les limites techniques d’utilisation de cette pompe RENSON 100646 ?
La pompe doit être utilisée en immersion complète, avec une profondeur maximale de 20 mètres et une température maximale du liquide pompé de 40°C. Elle supporte un taux maximal de 9 % de matières sèches et une granulométrie maximale des particules de 9 mm.
Quels sont les accessoires inclus avec ce coffret pompe RENSON 100646 ?
Le coffret est livré avec un flotteur, un collier de serrage inox, 5 mètres de tuyau spiralé Ø 40, un coude cannelé nylon mâle 1"1/2 x 40, ainsi qu’un kit de commande marche/arrêt adapté aux pompes de 2,5 à 4 A, permettant une installation complète et prête à l’emploi.
Quelles sont les caractéristiques électriques et mécaniques principales de cette pompe ?
Il s’agit d’un moteur triphasé asynchrone 380 V - 50 Hz, 1,1 kW, avec rotor à cage d’écureuil et sondes thermiques intégrées pour protection contre la surchauffe. Le moteur bénéficie d’un indice de protection IP68 et d’une classe d’isolation F. La garniture mécanique est en carbure de silicium et l’arbre moteur en acier inoxydable.
Quelles précautions de sécurité et d’installation doivent être respectées pour garantir la fiabilité et la sécurité ?
L’installation doit être réalisée par du personnel qualifié, en respectant le sens de rotation et les normes électriques. La pompe doit être installée dans un environnement ventilé, avec protection contre les risques d’explosion liés aux gaz. Il est recommandé de vérifier régulièrement l’état du câble, les paramètres électriques et d’assurer une maintenance périodique.
Quels critères techniques permettent de vérifier la performance hydraulique de la pompe ?

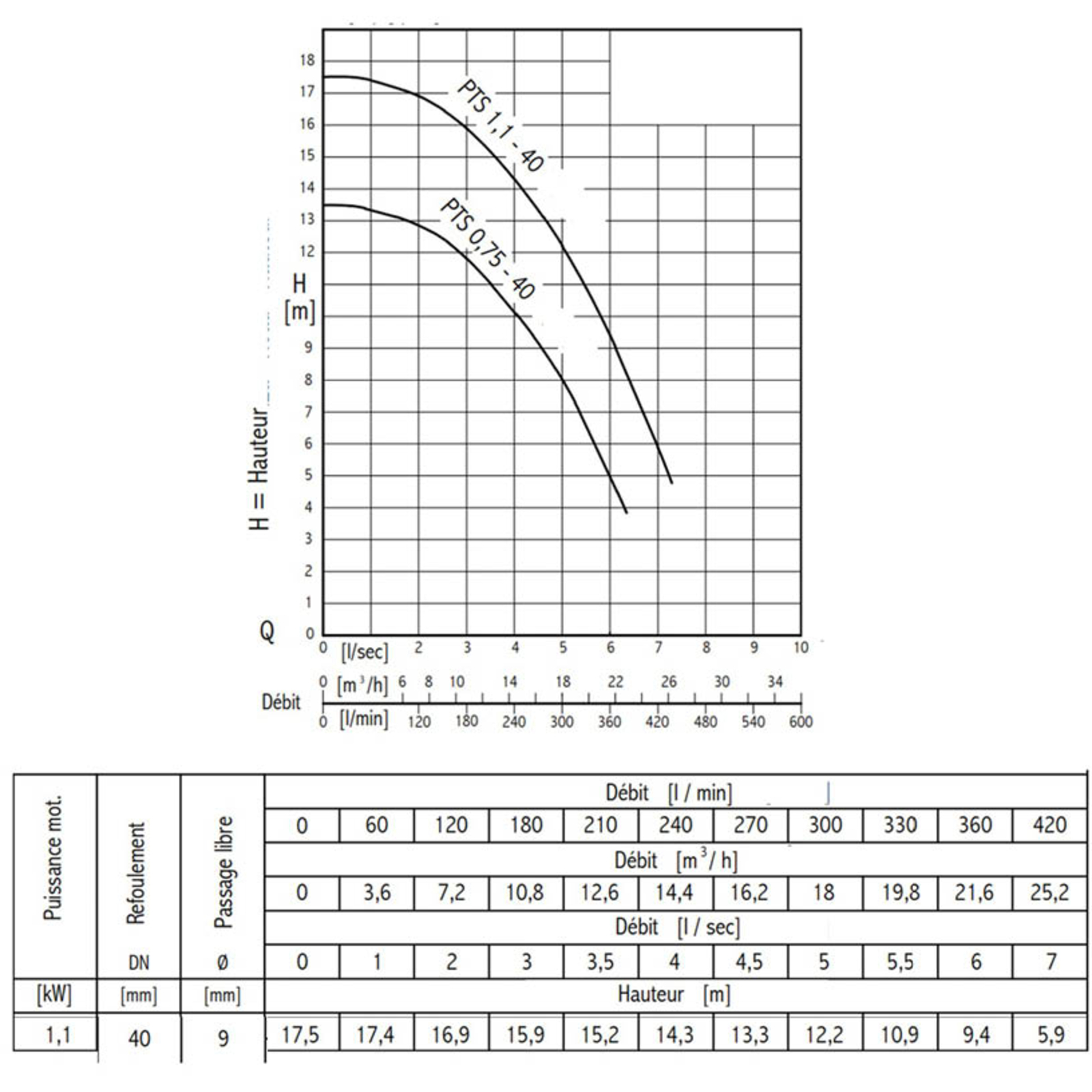

La hauteur manométrique totale maximale est de 17,5 mètres avec un débit maximal de 420 l/min (25,2 m³/h). La pompe possède un refoulement vertical cannelé DN 40 mm. La courbe de performance indique que le débit varie en fonction de la hauteur de refoulement, avec un débit maximal à faible hauteur et une diminution progressive du débit à mesure que la hauteur augmente.
