COFFRET POMPE 102756 + Kit ACCESSOIRES 817112 RENSON - 817060
Référence : U003817060
Découvrez COFFRET POMPE 102756 + Kit ACCESSOIRES 817112 RENSON - 817060 disponible à l'achat
- Pompe dilacératrice 7.5 kW pour eaux chargées jusqu’à 28 mm
- Fonctionnement continu en immersion jusqu’à 20 mètres
- Débit maximal de 2400 l/min pour un relevage efficace
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

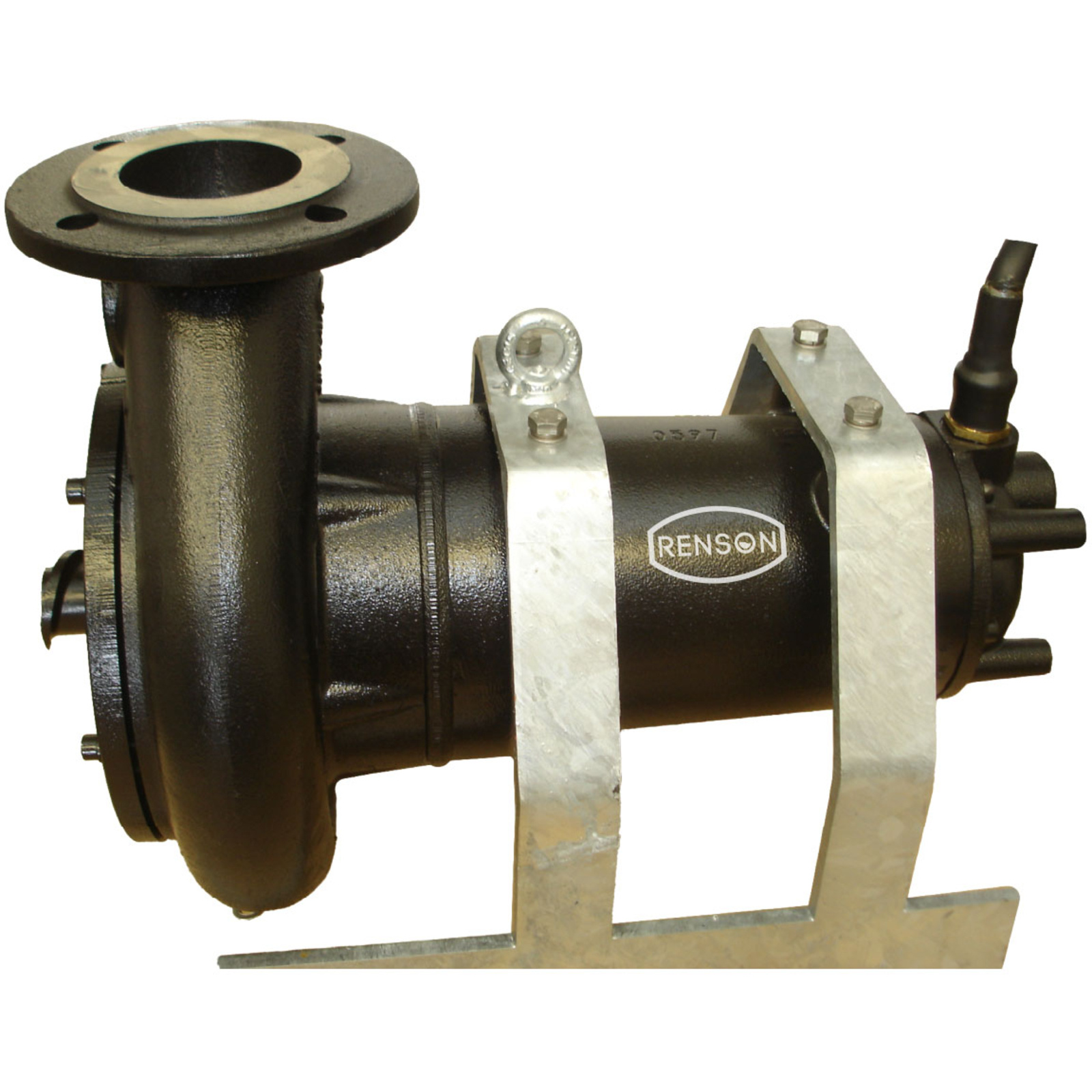

Le coffret pompe RENSON modèle 102756 est une pompe dilacératrice submersible triphasée de 7,5 kW, conçue pour le relevage d’eaux chargées en particules solides et matières fibreuses, notamment dans des applications agricoles comme l’élevage et le traitement de lisier.
Cette pompe est vendue avec un kit complet d’accessoires (code 817112) comprenant un collier de serrage en acier zingué, un tuyau EPDM de 5 mètres, un kit de raccordement galva, un châssis de soutien horizontal galvanisé, une armoire de commande 7,5 kW avec démarrage progressif, ainsi qu’une sonde de niveau à lisier.

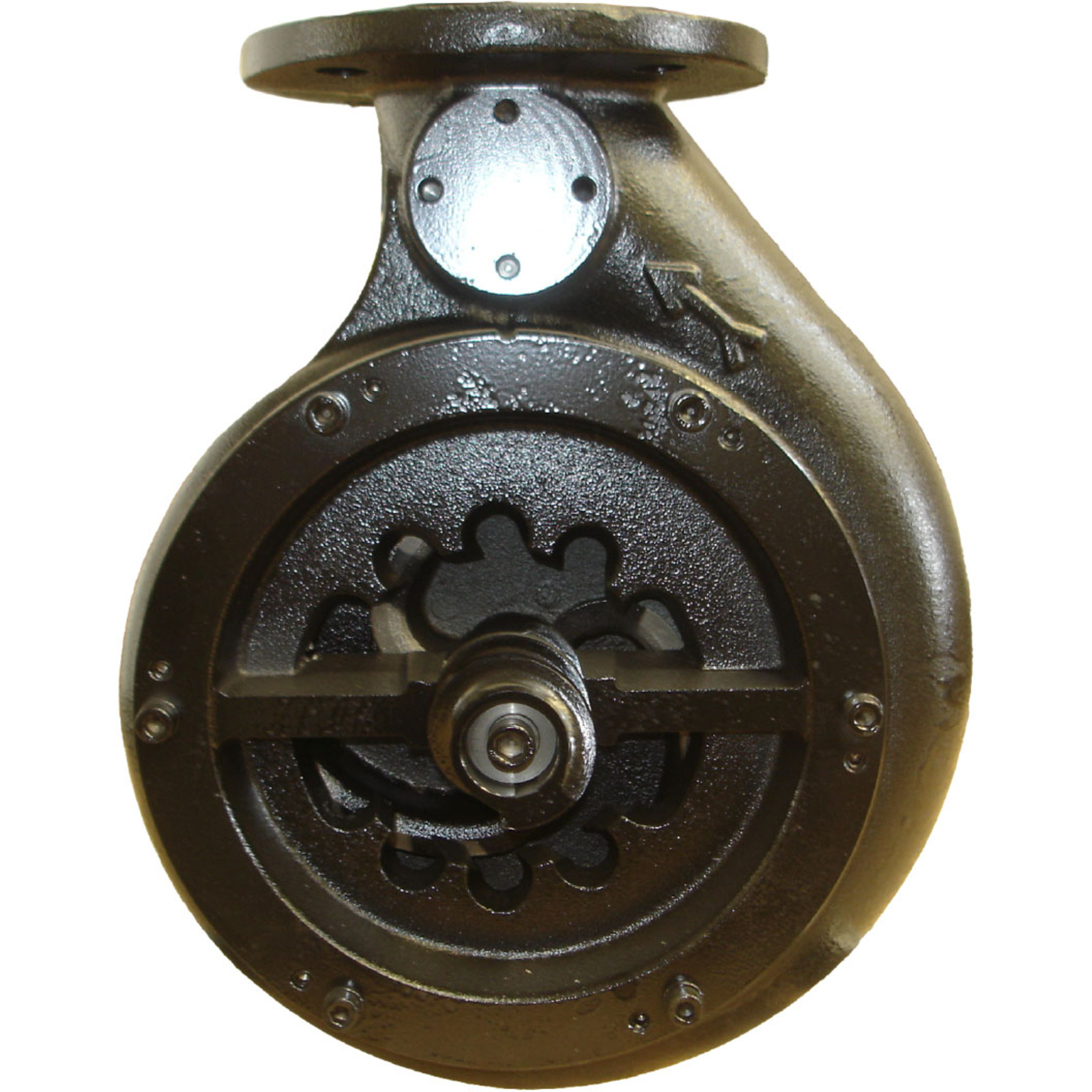

Le fonctionnement de la pompe repose sur un système couteau contre couteau qui broie toutes les particules dès leur entrée dans la pompe, permettant ainsi de supporter un liquide chargé de solides jusqu’à 28 mm de granulométrie et 12 % de matière sèche.
La pompe doit être utilisée en immersion complète dans le liquide pompé, qui assure le refroidissement du moteur.
La température maximale du liquide est de 40°C et la profondeur d’immersion maximale est de 20 mètres.
La plage de pH du liquide pompé est comprise entre 5 et 12.
La hauteur de refoulement maximale est de 14,7 mètres.
La construction est robuste avec un corps en fonte, des couteaux en acier au chrome vanadium facilement interchangeables, un arbre moteur en acier inoxydable et une garniture mécanique en carbure de silicium côté hydraulique.
La pompe est livrée avec 10 mètres de câble.
Le moteur est un moteur IE1 triphasé 380 V - 50 Hz, à rotor à cage d’écureuil, avec 3 sondes thermiques intégrées pour la protection en cas de surchauffe au-delà de 132°C.
Il tourne à 1 450 tours par minute, avec un indice de protection IP68 et une classe d’isolement F.

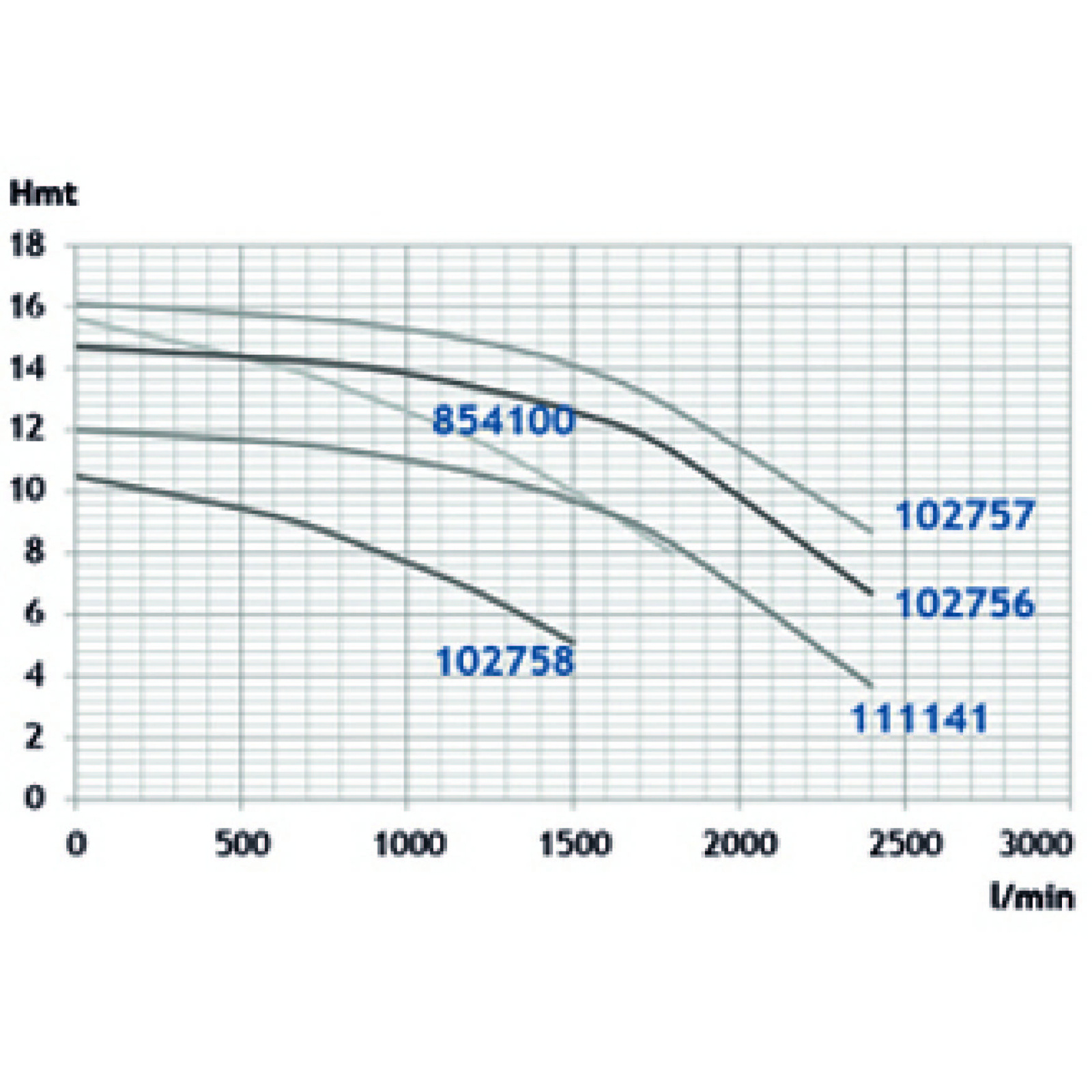

Les performances hydrauliques indiquent un débit maximal de 2 400 l/min (144 m³/h) à une hauteur manométrique totale (HMT) de 6,7 mètres, et un débit nul à la hauteur maximale de 14,7 mètres.

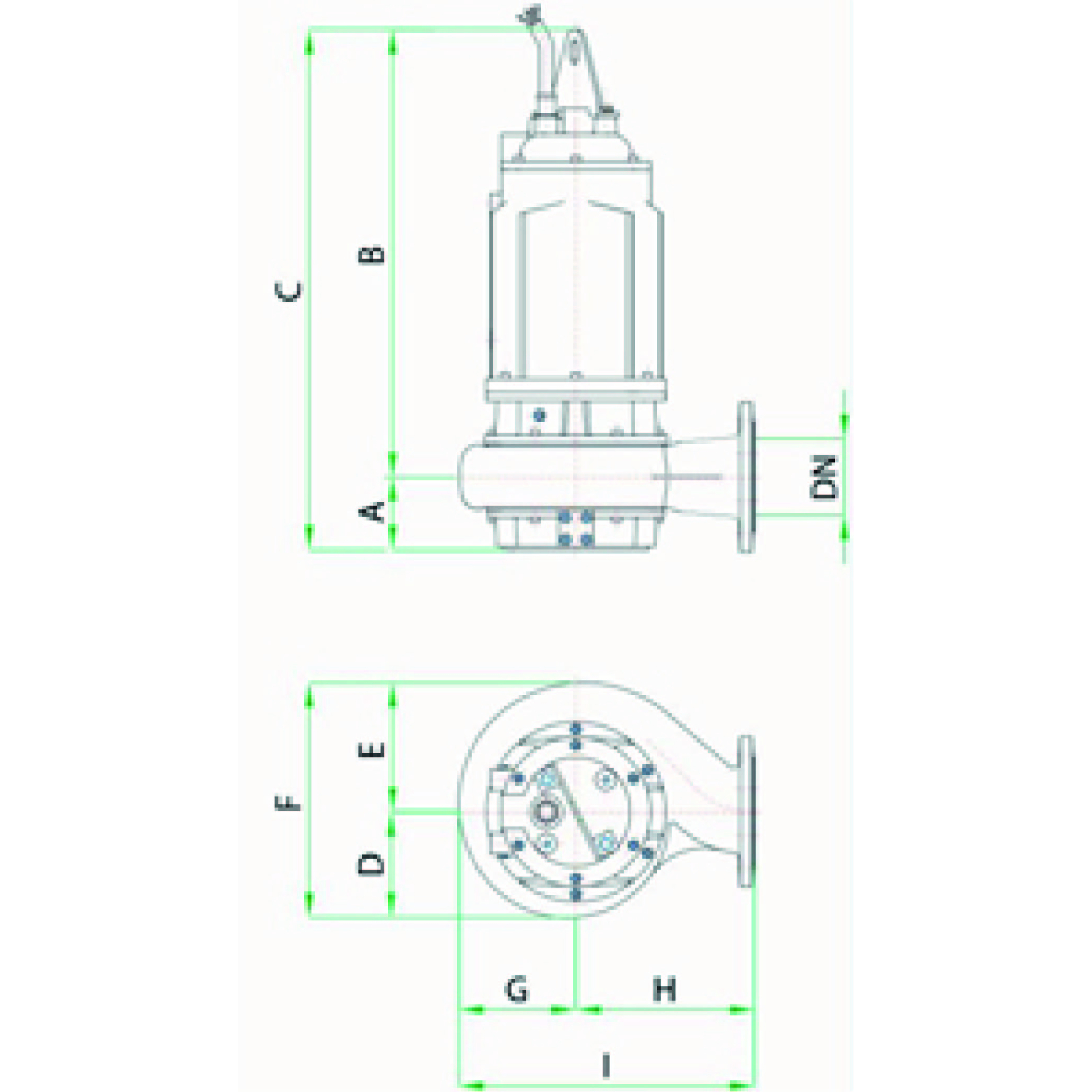

Les dimensions de la pompe sont les suivantes : hauteur 767 mm, largeur 436 mm, longueur 345 mm, pour un poids de 128 kg.

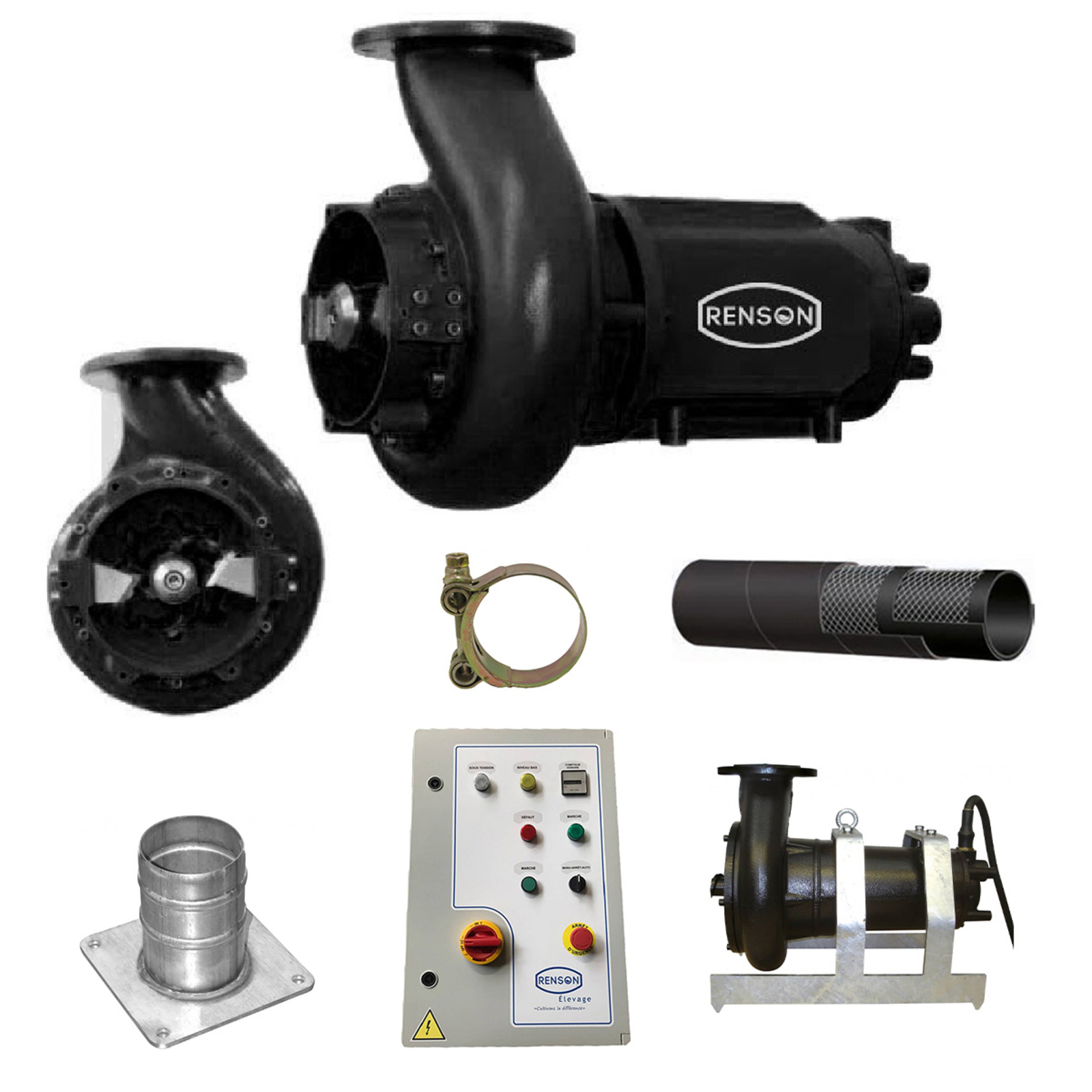

Le kit accessoires comprend :
- un collier de serrage tourillon en acier zingué diamètre 104 mm,
- un tuyau EPDM de 5 mètres diamètre 102x114 mm,
- un kit de raccordement droit rond/cannelé galvanisé diamètre 100 mm,

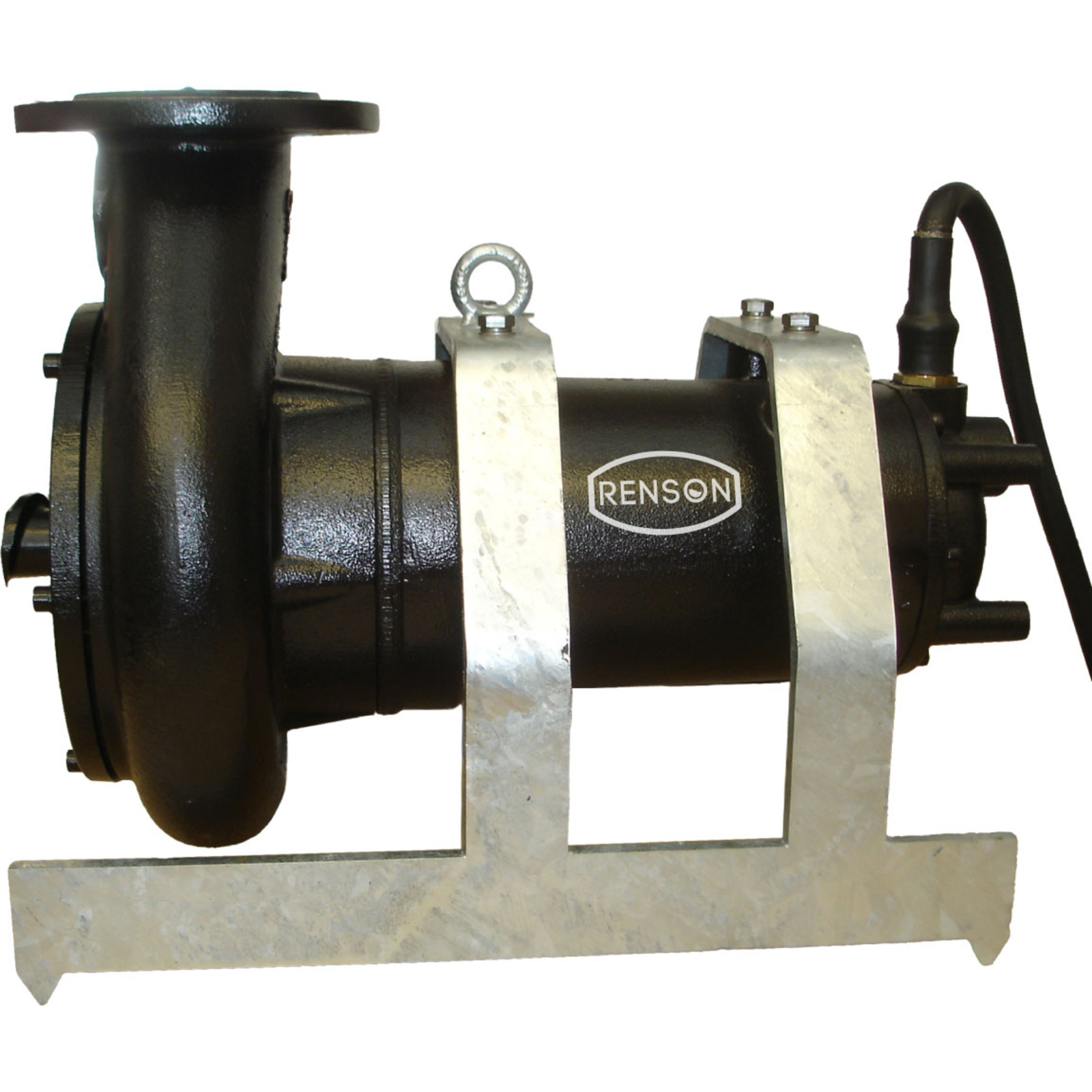

- un châssis de soutien horizontal galvanisé pour pompe DN100,
- une armoire de commande 7,5 kW avec démarrage progressif version 2020,
- une sonde de niveau à lisier.
La pompe est adaptée à un usage intensif dans des liquides chargés, avec une granulométrie maximale de 28 mm et un taux de matière sèche jusqu’à 12 %.
Elle est conçue pour un fonctionnement continu en immersion complète.
Le manuel d’installation et d’entretien précise les recommandations de sécurité, les secteurs d’utilisation (notamment lisier, drainage, épuration, assainissement), les conditions d’emploi, les contre-indications (liquides avec sable important, solides durs, inflammables ou explosifs, densité supérieure à 1,1 kg/dm³), ainsi que les normes de sécurité à respecter.
Le coffret pompe bénéficie de la conformité aux normes CE, notamment la directive machines 98/37/CE, et respecte la directive RoHS pour la limitation des substances dangereuses.

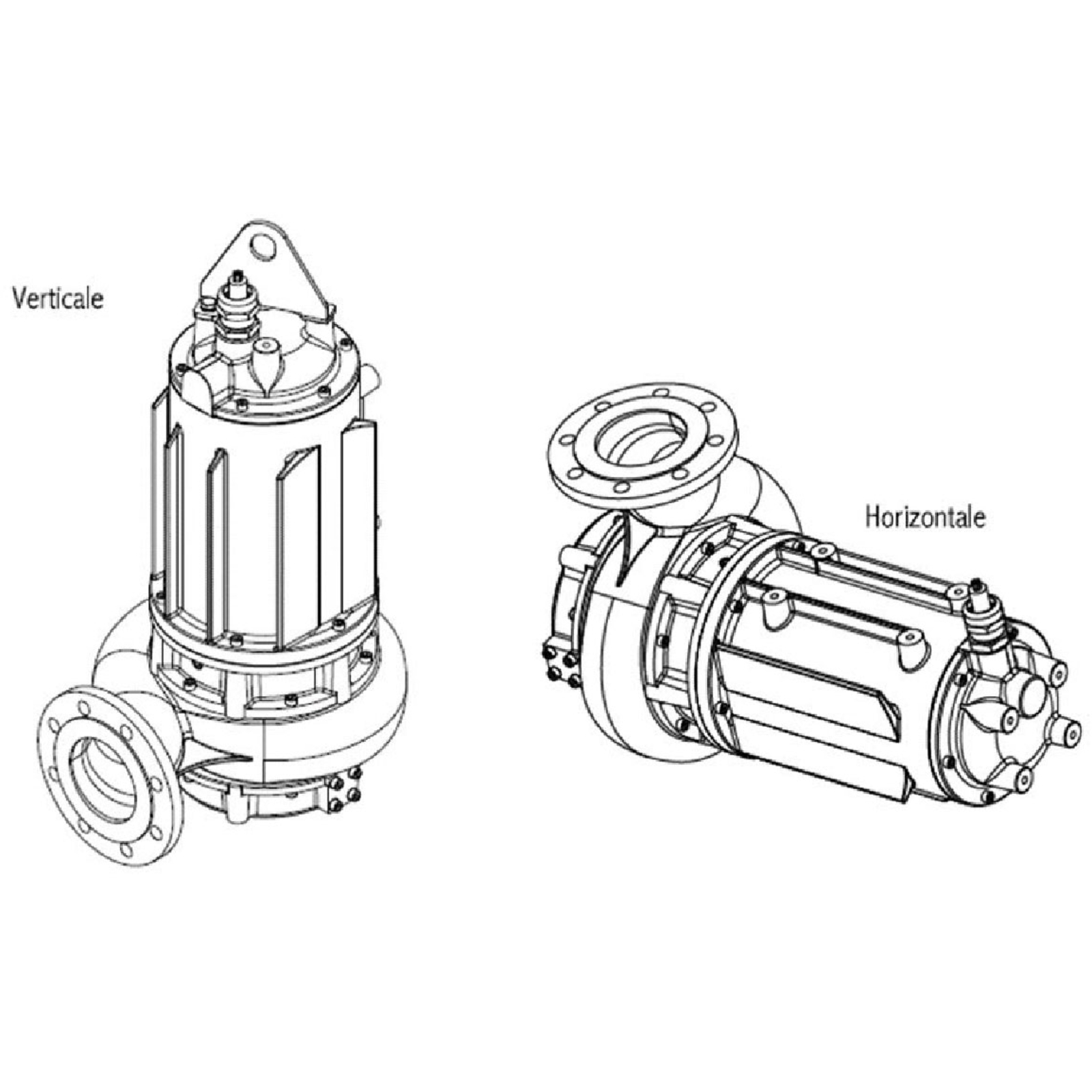

Enfin, la pompe est conçue pour être montée selon un schéma d’installation avec pieu immergé et coulisseau, permettant un positionnement vertical stable et sécurisé, avec des accessoires facilitant la maintenance et la sécurité du câble électrique.
Ce produit est un équipement professionnel robuste, conçu pour relever efficacement des eaux chargées dans des environnements agricoles, avec une grande fiabilité, facilité d’entretien et protections intégrées pour assurer un fonctionnement durable.
Le fonctionnement repose sur un système couteau contre couteau qui broie toutes les particules dès leur entrée dans la pompe, permettant de traiter un liquide avec une granulométrie maximale de 28 mm et un taux de matière sèche jusqu’à 12 %. La pompe doit être utilisée en immersion complète, le liquide pompé assurant le refroidissement du moteur. La température maximale du liquide est de 40°C, la profondeur d’immersion maximale de 20 mètres, et la plage de pH du liquide pompé varie de 5 à 12. La hauteur de refoulement maximale est de 14,7 mètres.
La construction est robuste avec un corps en fonte, des couteaux en acier au chrome vanadium facilement interchangeables, un arbre moteur en acier inoxydable, et une garniture mécanique en carbure de silicium côté hydraulique. La pompe est livrée avec 10 mètres de câble. Le moteur est un moteur IE1 triphasé 380 V - 50 Hz, à rotor à cage d’écureuil, équipé de trois sondes thermiques pour protection en cas de surchauffe au-delà de 132°C. Il fonctionne à 1 450 tours par minute, avec un indice de protection IP68 et une classe d’isolement F.
Les performances hydrauliques indiquent un débit maximal de 2 400 l/min (144 m³/h) à une hauteur manométrique totale de 6,7 mètres, avec un débit nul à la hauteur maximale de 14,7 mètres.
Les dimensions de la pompe sont : hauteur 767 mm, largeur 436 mm, longueur 345 mm, pour un poids de 128 kg.
Ce coffret pompe est adapté à un usage intensif dans des liquides chargés, avec une grande fiabilité, facilité d’entretien et protections intégrées. Il respecte les normes CE, notamment la directive machines 98/37/CE, ainsi que la directive RoHS limitant les substances dangereuses. L’installation se fait selon un schéma avec pieu immergé et coulisseau, assurant un positionnement vertical stable et sécurisé, avec des accessoires facilitant la maintenance et la sécurité du câble électrique.
Le kit accessoires comprend :
- un collier de serrage tourillon en acier zingué diamètre 104 mm,
- un tuyau EPDM de 5 mètres diamètre 102x114 mm,
- un kit de raccordement droit rond/cannelé galvanisé diamètre 100 mm,
- un châssis de soutien horizontal galvanisé pour pompe DN100,
- une armoire de commande 7,5 kW avec démarrage progressif version 2020,
- une sonde de niveau à lisier.
Ce produit est conçu pour relever efficacement des eaux chargées dans des environnements agricoles, notamment pour le lisier, le drainage, l’épuration et l’assainissement, avec des recommandations précises d’utilisation et de sécurité.
- type de roue : couteau contre couteau
- hmt max : 14,70 mètres
- débit max : 2400 l/min
- granulométrie max : 28 mm
- taux de matière sèche max : 9 %
- modèle : PTS 100
- tension : 380 V
- puissance : 7,50 kW
- ampérage : 15,30 A
- tour/min : 1450
- couplage : étoile
- dnr : 100
- hauteur : 767 mm
- largeur : 436 mm
- longueur : 345 mm
- poids : 128 kg
- pompe renson utilisée : 102756
- construction : pompe dilacératrice en fonte
- couteaux en acier au chrome vanadium facilement interchangeables
- arbre moteur en acier inoxydable
- garniture mécanique en carbure de silicium côté hydraulique, garniture mécanique côté moteur
- livré avec 10 mètres de câble
- moteur ie1 triphasé, bobinage 380 V - 50 Hz
- rotor à cage d’écureuil
- 3 sondes thermiques incorporées dans le bobinage du moteur pour protection au-delà de 132°C
- indice de protection ip68 - classe f

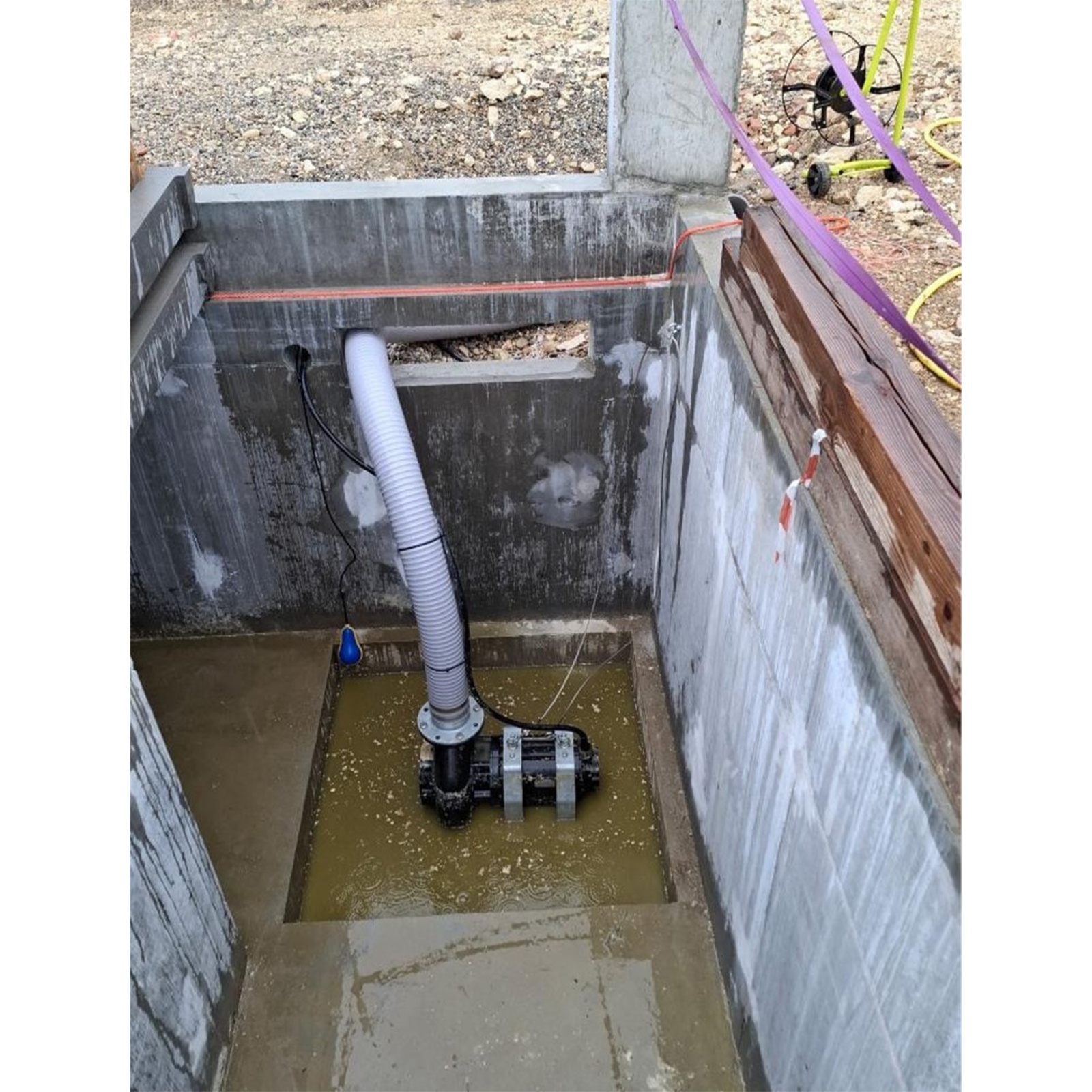

L’installation s’effectue en position verticale stable, généralement avec un pieu immergé et un coulisseau, permettant un positionnement sécurisé et facilitant la maintenance. Le câble électrique doit être fixé régulièrement le long du pieu pour éviter toute contrainte excessive.
La pompe est destinée au relevage d’eaux chargées en particules solides et matières fibreuses, notamment dans des contextes agricoles tels que l’élevage, le traitement de lisier, le drainage, l’épuration et l’assainissement. Elle supporte une granulométrie maximale de 28 mm, un taux de matière sèche jusqu’à 12 %, une température maximale du liquide de 40°C, une profondeur d’immersion maximale de 20 mètres, et une plage de pH du liquide pompé entre 5 et 12.
Pour le fonctionnement, il est nécessaire de vérifier avant installation que le rotor n’est pas bloqué, que le niveau d’huile est correct, et que les câbles d’alimentation sont correctement raccordés à l’armoire de commande. Le sens de rotation doit être contrôlé lors de la mise en service afin d’éviter un fonctionnement incorrect.
En cas de dysfonctionnement, il faut notamment vérifier la continuité du circuit des sondes thermiques, contrôler les protections thermiques, et s’assurer que la pompe n’est pas obstruée ou bloquée. En cas de baisse de débit, il faut contrôler les clapets, la tuyauterie, le sens de rotation, et l’état d’usure de la pompe.
Le pompage s’effectue à une hauteur de refoulement maximale de 14,7 mètres. Pour un bon fonctionnement, la pompe doit être installée dans une fosse ventilée, avec un orifice de refoulement situé au point le plus bas, et la tuyauterie de refoulement doit être conçue pour éviter les turbulences et les colmatages.
L’entretien régulier inclut le contrôle du niveau d’huile, la vidange périodique de celle-ci, le nettoyage de la partie hydraulique, le contrôle de l’usure des couteaux et de la garniture mécanique, ainsi que la vérification des connexions électriques et des protections du moteur.
En résumé, l’usage de ce coffret pompe nécessite une installation soignée en immersion complète, un contrôle rigoureux des conditions d’emploi (température, pH, granulométrie), un suivi régulier de l’état de la pompe et des équipements associés, ainsi qu’une maintenance adaptée pour garantir un fonctionnement fiable dans les applications agricoles et industrielles de relevage d’eaux chargées.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
À quel type de liquides cette pompe est-elle adaptée ?
Cette pompe dilacératrice submersible est conçue pour relever des eaux chargées en particules solides et matières fibreuses, avec une granulométrie maximale de 28 mm et un taux de matière sèche jusqu’à 12 %. Elle est notamment utilisée pour des liquides agricoles comme le lisier, ainsi que pour le drainage, l’épuration et l’assainissement.
Quelles sont les conditions d’utilisation maximales à respecter pour cette pompe ?
La pompe doit fonctionner en immersion complète, avec une profondeur maximale de 20 mètres. La température maximale du liquide pompé est de 40°C et le pH doit être compris entre 5 et 12. La hauteur de refoulement maximale est de 14,7 mètres.
Quels sont les éléments inclus dans le kit accessoires livré avec la pompe ?
Le kit comprend un collier de serrage tourillon en acier zingué diamètre 104 mm, un tuyau EPDM de 5 mètres diamètre 102x114 mm, un kit de raccordement galva diamètre 100 mm, un châssis de soutien horizontal galvanisé pour pompe DN100, une armoire de commande 7,5 kW avec démarrage progressif version 2020, ainsi qu’une sonde de niveau à lisier.
Quelles sont les protections électriques intégrées à la pompe ?
Le moteur triphasé 380 V - 50 Hz est équipé de 3 sondes thermiques intégrées dans le bobinage, qui protègent la pompe en cas de surchauffe au-delà de 132°C. Le moteur possède une classe d’isolement F et un indice de protection IP68, garantissant une bonne étanchéité en immersion.
Quelles sont les précautions importantes à respecter lors de l’installation et de l’utilisation ?
La pompe doit être installée verticalement et en immersion complète pour assurer le refroidissement du moteur. Il est essentiel de respecter le sens de rotation indiqué pour éviter une surcharge. Le câble d’alimentation doit être protégé contre toute infiltration d’eau et ne jamais être tiré ou plié excessivement. En cas de stockage prolongé, la pompe doit être nettoyée, séchée et contrôlée avant remise en service.
Quels sont les usages interdits pour cette pompe ?
Cette pompe n’est pas adaptée aux liquides contenant un sable important, des solides durs, des liquides inflammables ou explosifs, ni aux zones à risque d’explosion. Elle ne doit pas être utilisée avec des liquides dont la densité dépasse 1,1 kg/dm³.
Comment entretenir la pompe pour garantir sa durabilité ?
Il est recommandé de contrôler régulièrement l’état des parties exposées à l’usure, notamment la roue, le corps de pompe et les garnitures mécaniques. La vidange de l’huile doit être effectuée toutes les 5000 à 7000 heures en conditions normales, ou plus fréquemment en cas d’usage intensif. Toute pièce usée doit être remplacée par des pièces d’origine RENSON.
