COFFRET POMPE 102758 + Kit ACCESSOIRES 817019 RENSON - 817056
Référence : U003817056
Découvrez COFFRET POMPE 102758 + Kit ACCESSOIRES 817019 RENSON - 817056 disponible à l'achat
- Pompe triphasée robuste pour eaux chargées jusqu’à 28 mm
- Hauteur manométrique max de 10.7 mètres et débit 1500 l/min
- Protection moteur avancée avec 3 sondes thermiques intégrées
- Livré avec kit complet pour une installation facilitée
- Fonctionne en immersion jusqu’à 20 mètres à 40°C max
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

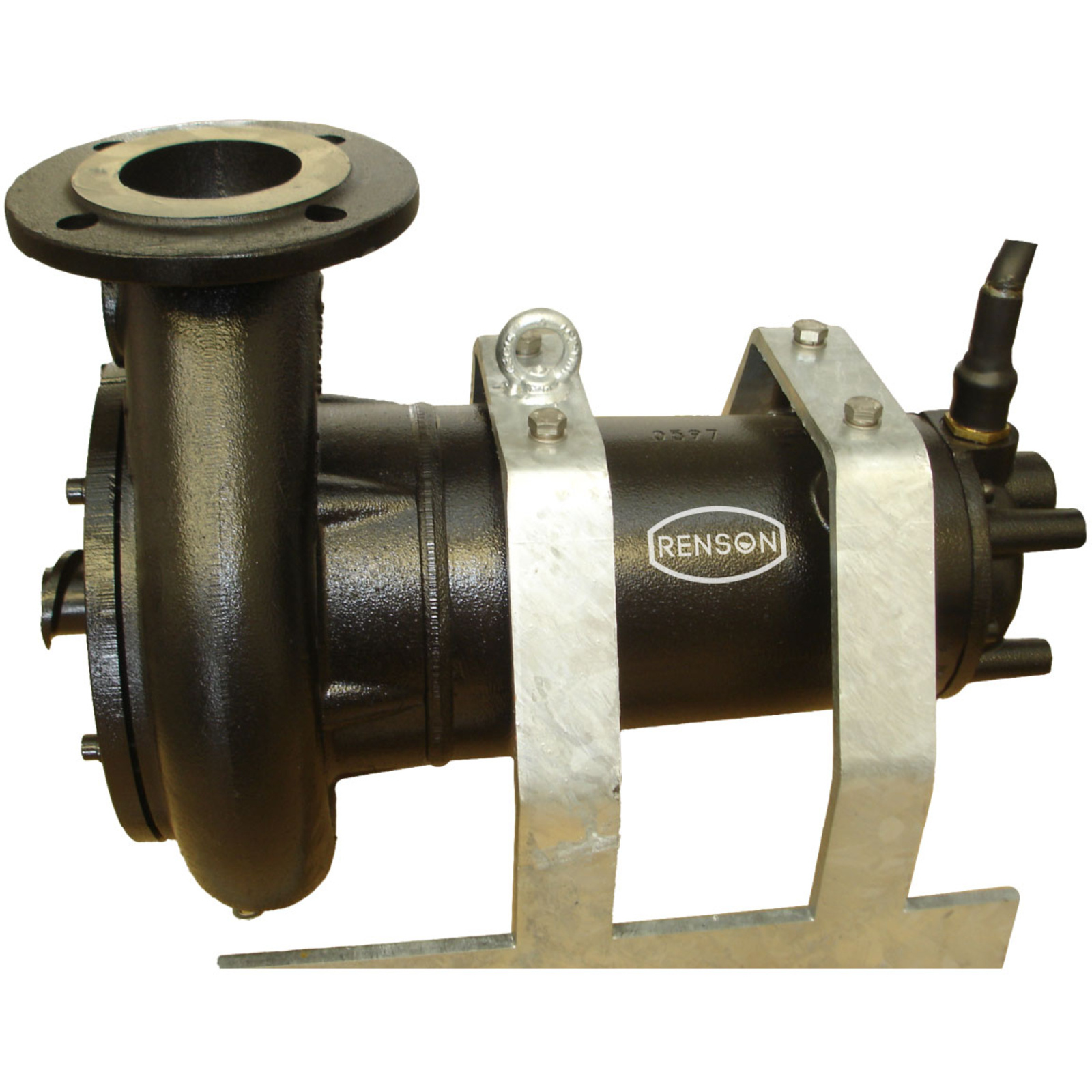

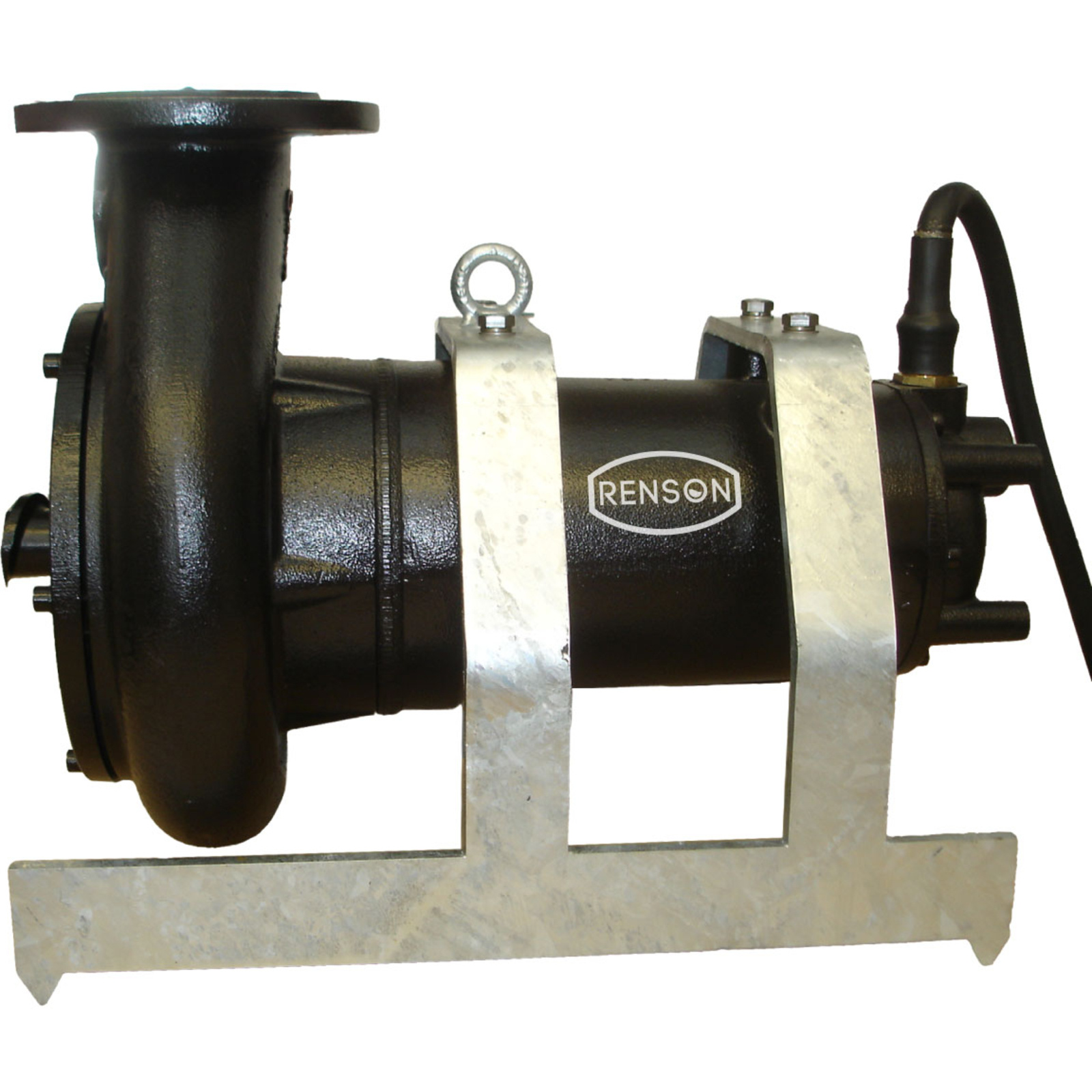

Le coffret pompe RENSON modèle 102758 est une pompe de relevage triphasée spécialement conçue pour le pompage d’eaux chargées de particules solides et de matières boueuses, avec un usage intensif en milieu agricole, notamment en élevage pour le relevage de lisier.

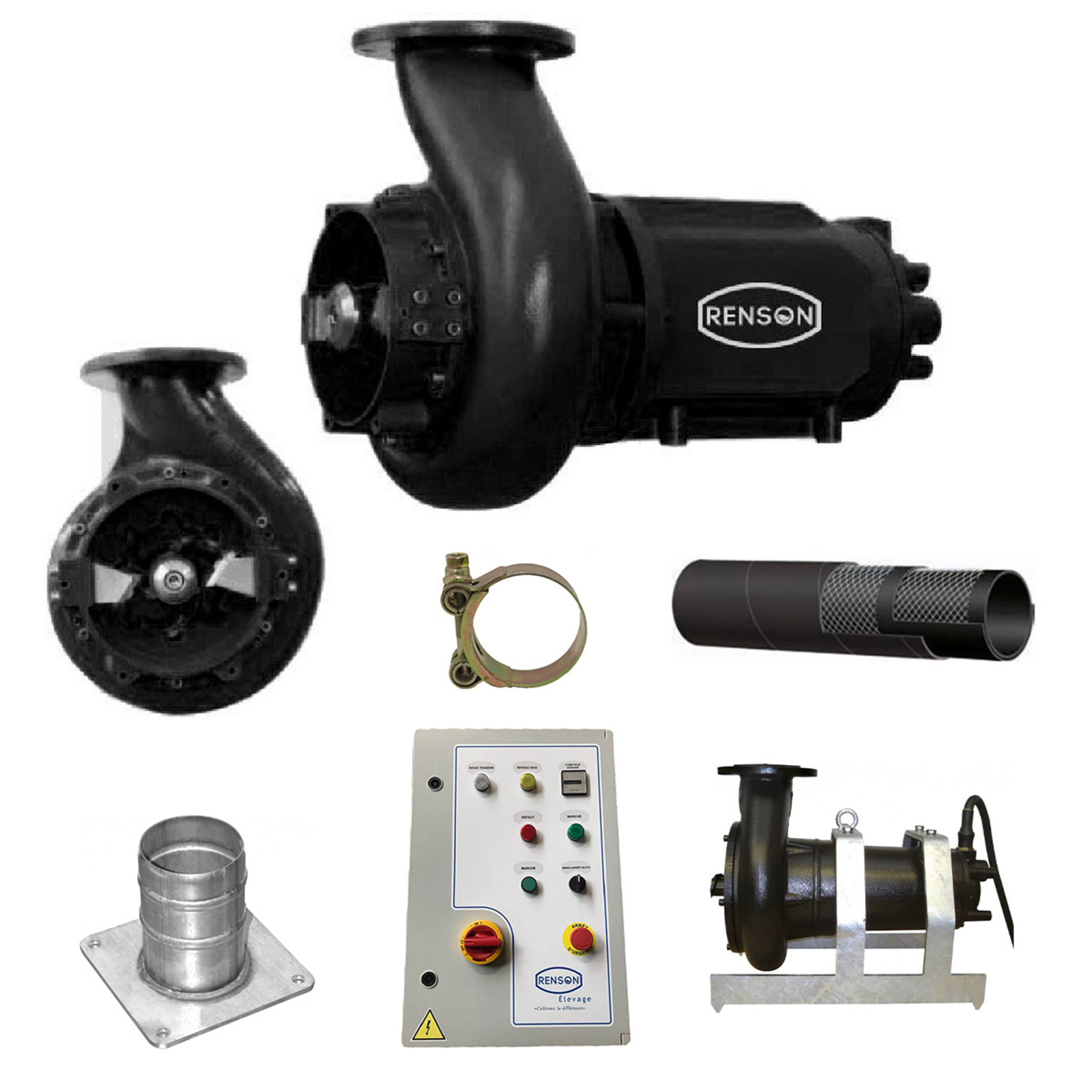

Cette pompe est vendue avec un kit complet d’accessoires comprenant notamment un collier de serrage en acier zingué, 5 mètres de tuyau lisier diamètre 80 mm, un kit de raccordement galva, un châssis de soutien galva horizontal pour pompe DN80, un coffret de commande pour pompe ou malaxeur de 2,2 kW à 5,5 kW, ainsi qu’une sonde de niveau à lisier.

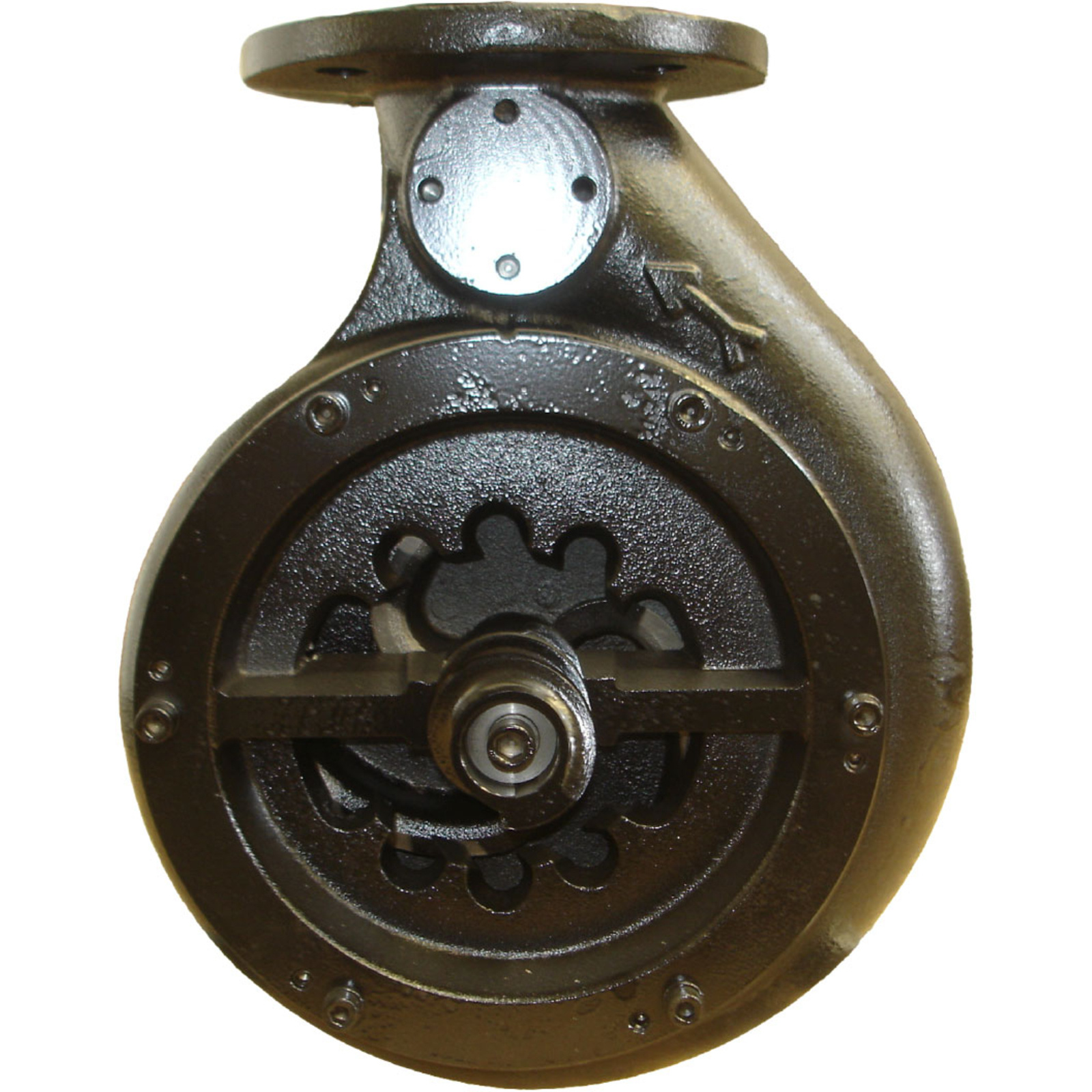

La pompe est équipée d’un plateau dilacérateur en fonte qui broie toutes les particules dès leur entrée, ce qui lui permet de supporter des eaux chargées avec une granulométrie maximale de 28 mm et un taux de matière sèche allant jusqu’à 12 %.
Elle doit fonctionner en immersion complète dans le liquide pompé, qui assure le refroidissement du moteur. La température maximale du liquide est de 40°C et la profondeur d’immersion maximale est de 20 mètres.
Le coffret pompe dispose d’un moteur triphasé IE1, bobinage 380 V - 50 Hz, avec rotor à cage d’écureuil et 3 sondes thermiques intégrées dans le bobinage pour protection en cas de surchauffe au-delà de 132°C.
La pompe fonctionne à une vitesse de rotation de 1450 tours/minute, avec un indice de protection IP68 et classe d’isolement F.

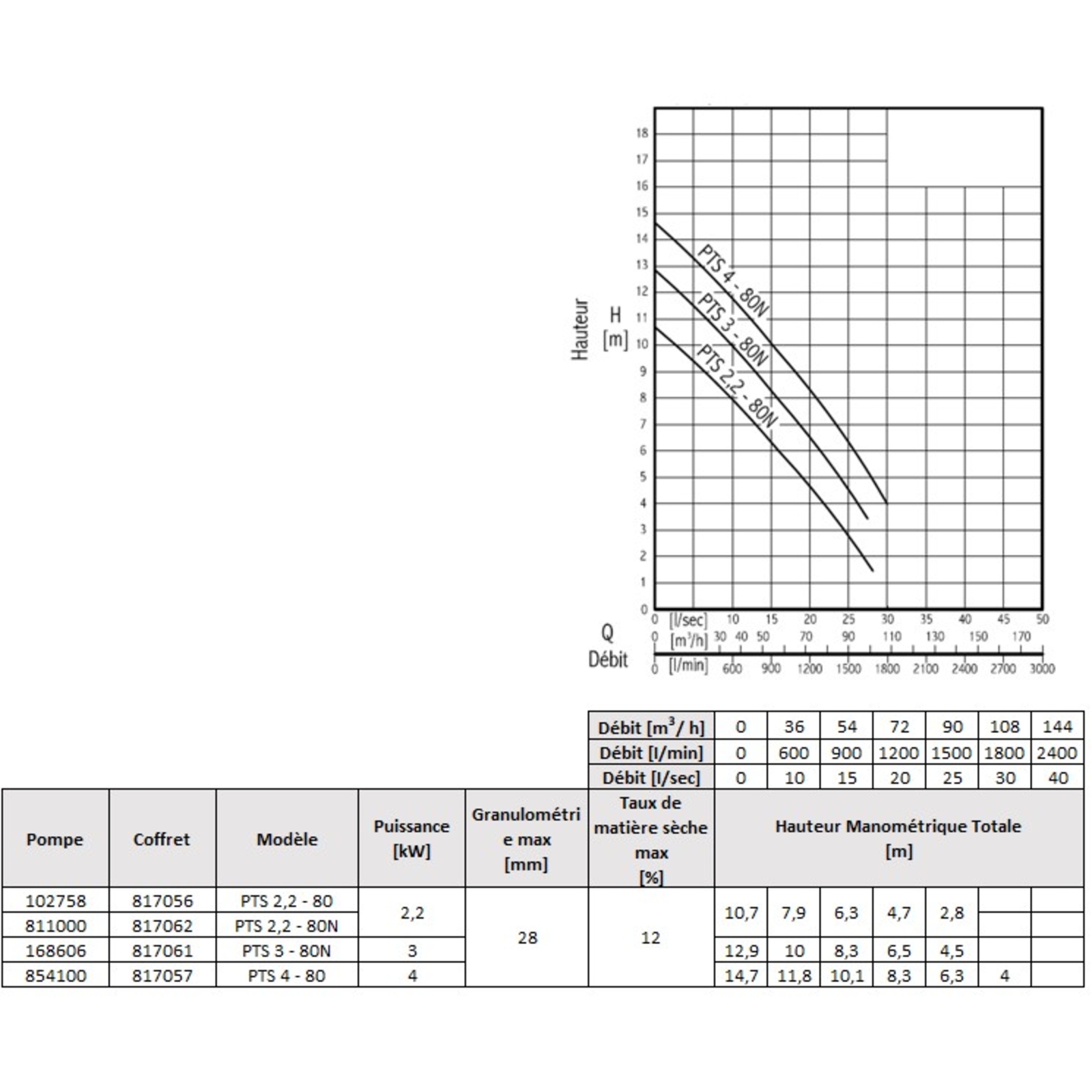

Ses performances hydrauliques permettent une hauteur manométrique totale (HMT) maximale de 10,7 mètres et un débit maximal de 1500 litres/minute (90 m³/h à 5,1 mètres de HMT).
La construction technique comprend un arbre moteur en acier inoxydable, une garniture mécanique en carbure de silicium côté hydraulique et une garniture mécanique côté moteur.
Les dimensions du coffret sont 686 mm de hauteur, 403 mm de largeur et 327 mm de longueur, pour un poids total de 74 kg.
Le pH du liquide pompé doit être compris entre 5 et 12.
Le coffret pompe est conçu pour une installation avec un raccord DN 80 (3 pouces).
Pour l’installation, un schéma détaillé est fourni avec un système de pieu immergé et coulisseau permettant un positionnement vertical sécurisé et un accès facilité pour la maintenance.
Le coffret intègre un coffret de commande adapté au moteur de 2,2 kW, ainsi que tous les accessoires nécessaires pour un fonctionnement optimal et sécurisé.
Enfin, la pompe répond aux normes européennes de sécurité et environnementales, notamment la directive 98/37/CE relative aux machines, et bénéficie d’une déclaration de conformité CE.
En résumé, ce coffret pompe RENSON 102758 avec son kit accessoires 817019 est une solution robuste, fiable et complète pour le relevage d’eaux chargées en milieu agricole, garantissant un broyage efficace des matières solides, une protection moteur avancée et une installation facilitée grâce à son kit complet.
Le moteur triphasé IE1, bobinage 380 V - 50 Hz, possède un rotor à cage d’écureuil et est protégé par trois sondes thermiques intégrées dans le bobinage, activant la protection au-delà de 132°C. La pompe tourne à 1450 tours/minute, avec un indice de protection IP68 et une classe d’isolement F.
Ses performances hydrauliques permettent une hauteur manométrique totale (HMT) maximale de 10,7 mètres et un débit maximal de 1500 litres/minute (90 m³/h à 5,1 mètres de HMT). La pompe est construite avec un arbre moteur en acier inoxydable, une garniture mécanique en carbure de silicium côté hydraulique et une garniture mécanique côté moteur.
Le coffret pompe est livré avec un kit complet d’accessoires comprenant un collier de serrage en acier zingué, 5 mètres de tuyau lisier diamètre 80 mm, un kit de raccordement galva, un châssis de soutien galva horizontal pour pompe DN80, un coffret de commande adapté pour pompe ou malaxeur de 2,2 kW à 5,5 kW, ainsi qu’une sonde de niveau à lisier. Un câble de 10 mètres est également fourni.
Les dimensions du coffret sont 686 mm de hauteur, 403 mm de largeur et 327 mm de longueur, pour un poids total de 74 kg. Le raccordement se fait en DN 80 (3 pouces). La plage de pH du liquide pompé doit être comprise entre 5 et 12.
Pour l’installation, un schéma détaillé est fourni avec un système de pieu immergé et coulisseau permettant un positionnement vertical sécurisé et un accès facilité pour la maintenance.
Ce coffret pompe répond aux normes européennes de sécurité et environnementales, notamment la directive 98/37/CE relative aux machines, et bénéficie d’une déclaration de conformité CE.
Cette solution robuste et complète garantit un broyage efficace des matières solides, une protection moteur avancée et une installation facilitée, adaptée aux applications agricoles intensives.
- type de roue : dilacératrice
- hmt max : 10,70 mètres
- débit max : 1500 l/min
- granulométrie max : 28 mm
- taux de matière sèche max : 5 %
- modèle : pts 80
- tension : 380 v
- puissance : 2,20 kW
- ampérage : 4,90 A
- tour/min : 1450
- couplage : y
- dnr : 80
- hauteur : 686 mm
- largeur : 403 mm
- longueur : 327 mm
- poids : 74 kg
- pompe renson utilisée : 102758
- pompe à plateau dilacérateur en fonte
- arbre moteur en acier inoxydable
- garniture mécanique en carbure de silicium côté hydraulique, garniture mécanique côté moteur
- livré avec 10 mètres de câble
- moteur ie1 triphasé, bobinage 380 v - 50 hz
- rotor à cage d'écureuil
- 3 sondes thermiques incorporées dans le bobinage du moteur pour une protection au-delà de 132°C
- indice de protection ip68 - classe f
- température maximale du liquide pompé : 40°C
- profondeur d’immersion maximale : 20 mètres
- plage de pH du liquide pompé : 5 à 12
Le démarrage doit être effectué via un coffret de commande adapté, avec un branchement électrique conforme aux normes en vigueur et une protection moteur assurée par des sondes thermiques intégrées, reliées à un dispositif de coupure en cas de surchauffe (au-delà de 132°C).

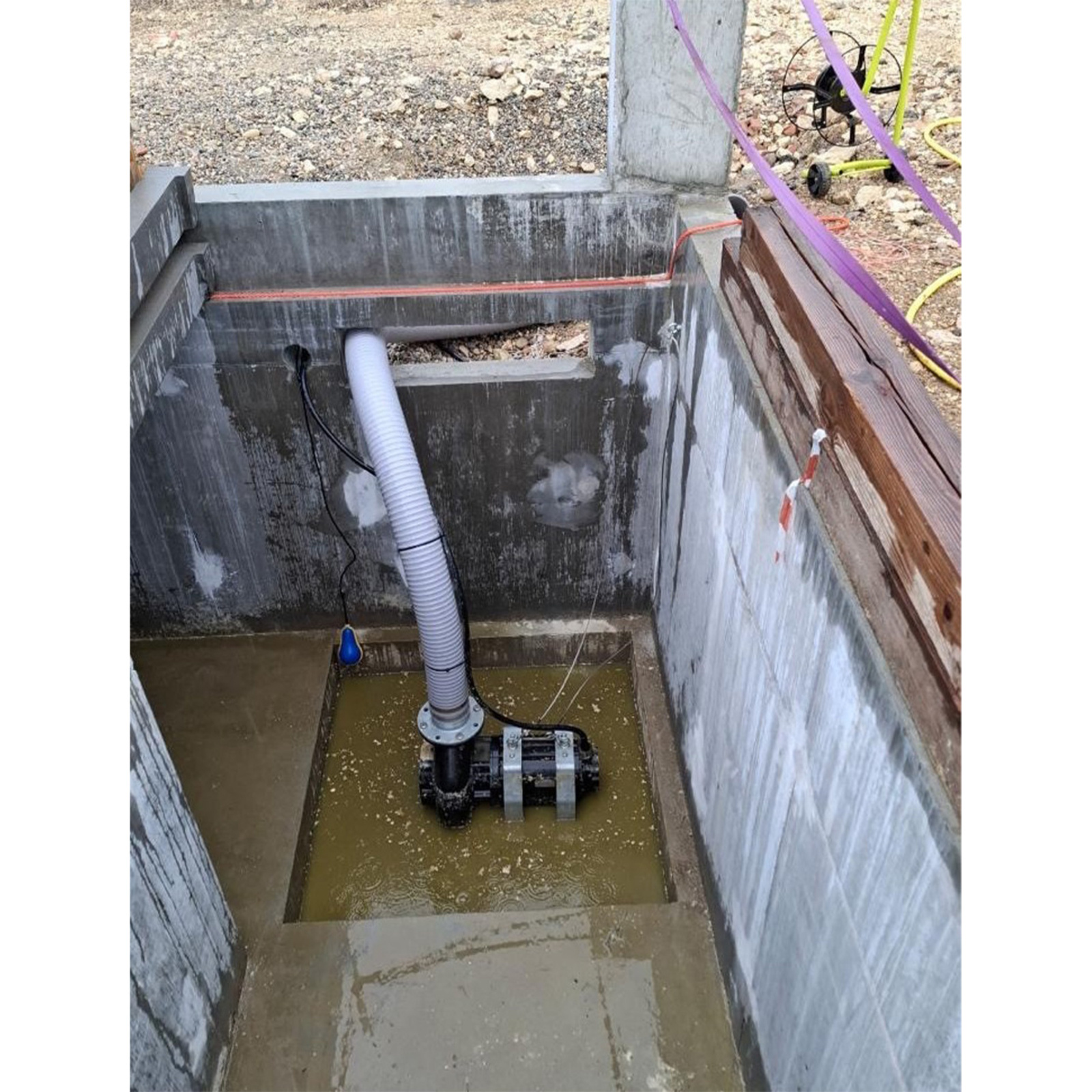

L’installation comprend un système de pieu immergé et coulisseau permettant un positionnement vertical sécurisé de la pompe, avec un accès facilité pour la maintenance et une fixation stable au fond du bassin. Le coulisseau doit pouvoir glisser librement le long du pieu, la chaîne de sécurité doit rester tendue en fonctionnement, et le câble électrique doit être fixé sans courbure excessive.
La pompe est utilisée principalement pour le relevage d’eaux chargées de particules solides et matières boueuses, notamment en milieu agricole (élevage, relevage de lisier). Elle supporte des granulométries jusqu’à 28 mm et un taux de matière sèche jusqu’à 12 %, avec un pH du liquide pompé compris entre 5 et 12.
En cas de mauvais fonctionnement, des contrôles simples sont à effectuer : vérifier alimentation électrique, état du moteur, absence de blocage de la roue, bon sens de rotation, état des clapets et tuyauteries, et fonctionnement des capteurs de niveau. En cas d’usure, la pompe peut être démontée pour nettoyage et remplacement des pièces d’usure, notamment la garniture mécanique.
Le liquide pompé doit être exempt de solides durs ou abrasifs, inflammables ou explosifs, et la pompe ne doit pas être utilisée dans des zones à risque d’explosion. Le nombre maximal de démarrages par heure est de 10, et la densité du liquide ne doit pas dépasser 1,1 kg/dm³.
Le résultat attendu est un pompage efficace des eaux chargées en milieu agricole, avec un broyage des particules solides dès leur entrée dans la pompe, assurant un débit et une hauteur manométrique conformes aux caractéristiques indiquées (hauteur maximale 10,7 m).
En résumé, pour utiliser cette pompe, il faut :
- S’assurer que la pompe est immergée entièrement dans le liquide à pomper, dans les limites de température et de profondeur spécifiées.
- Vérifier le niveau d’huile et la liberté de rotation avant mise en service.
- Raccorder électriquement en respectant le sens de rotation.
- Installer la pompe sur le système de pieu immergé avec coulisseau pour un positionnement vertical sécurisé.
- Utiliser le coffret de commande adapté, avec les protections moteur requises.
- Contrôler régulièrement l’état de la pompe et effectuer les opérations de maintenance préventive.
- En cas de dysfonctionnement, suivre les procédures de contrôle et réparation indiquées.
- Ne pas utiliser la pompe hors des conditions d’usage précisées (type de liquide, granulométrie, pH, température, nombre de démarrages).
Ce mode d’utilisation garantit un pompage continu et fiable des eaux chargées en milieu agricole, avec un broyage efficace des matières solides et une protection moteur intégrée.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels types de liquides cette pompe peut-elle relever ?
Cette pompe est conçue pour le relevage d’eaux chargées de particules solides et de matières boueuses, notamment en milieu agricole pour le relevage de lisier. Elle supporte une granulométrie maximale de 28 mm et un taux de matière sèche jusqu’à 12 %, avec un pH du liquide pompé compris entre 5 et 12.
Quelles sont les conditions d’utilisation liées à la température et à l’immersion ?
La pompe doit fonctionner en immersion complète dans le liquide pompé, qui assure le refroidissement du moteur. La température maximale du liquide ne doit pas dépasser 40°C et la profondeur d’immersion maximale est de 20 mètres.
Quels sont les éléments techniques garantissant la protection du moteur ?
Le moteur triphasé IE1 est équipé de 3 sondes thermiques intégrées dans le bobinage qui protègent la pompe en cas de surchauffe au-delà de 132°C. Le moteur dispose aussi d’un indice de protection IP68 et d’une classe d’isolement F.
Quels accessoires sont inclus avec la pompe dans ce coffret ?
Le coffret pompe est vendu avec un kit complet comprenant un collier de serrage en acier zingué, 5 mètres de tuyau lisier diamètre 80 mm, un kit de raccordement galva, un châssis de soutien galva horizontal pour pompe DN80, un coffret de commande adapté pour moteur 2,2 kW à 5,5 kW, ainsi qu’une sonde de niveau à lisier.
Quelles sont les dimensions et le poids du coffret pompe ?
Le coffret mesure 686 mm de hauteur, 403 mm de largeur et 327 mm de longueur, pour un poids total de 74 kg.
Quels sont les critères électriques et de performance à vérifier lors de l’installation ?
La pompe fonctionne en 380 V triphasé à 50 Hz avec une puissance de 2,2 kW et un courant de 4,9 A. Sa vitesse de rotation est de 1450 tours/minute. Elle offre une hauteur manométrique maximale de 10,7 mètres et un débit maximal de 1500 litres/minute. Le sens de rotation doit être vérifié pour éviter une surcharge moteur et une baisse de débit.
Quels sont les points importants à respecter pour l’installation et la maintenance ?
L’installation doit garantir une immersion complète du moteur et respecter les consignes de câblage électrique. La pompe doit être nettoyée après usage, notamment en cas de stockage prolongé. La vidange d’huile doit être faite toutes les 5000 à 7000 heures, plus fréquemment en conditions sévères, en respectant les quantités et types d’huile indiqués.
