COFFRET POMPE 111141 + Kit ACCESSOIRES 817111 RENSON - 817059
Référence : U003817059
Découvrez COFFRET POMPE 111141 + Kit ACCESSOIRES 817111 RENSON - 817059 disponible à l'achat
- Pompe dilacératrice submersible 5.5 kW pour eaux chargées
- Granulométrie max 28 mm et taux matière sèche 12 %
- Hauteur manométrique max 12 mètres et débit 2400 l/min
- Construction robuste en fonte avec couteaux interchangeables
- Livrée avec kit complet et armoire de commande intégrée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

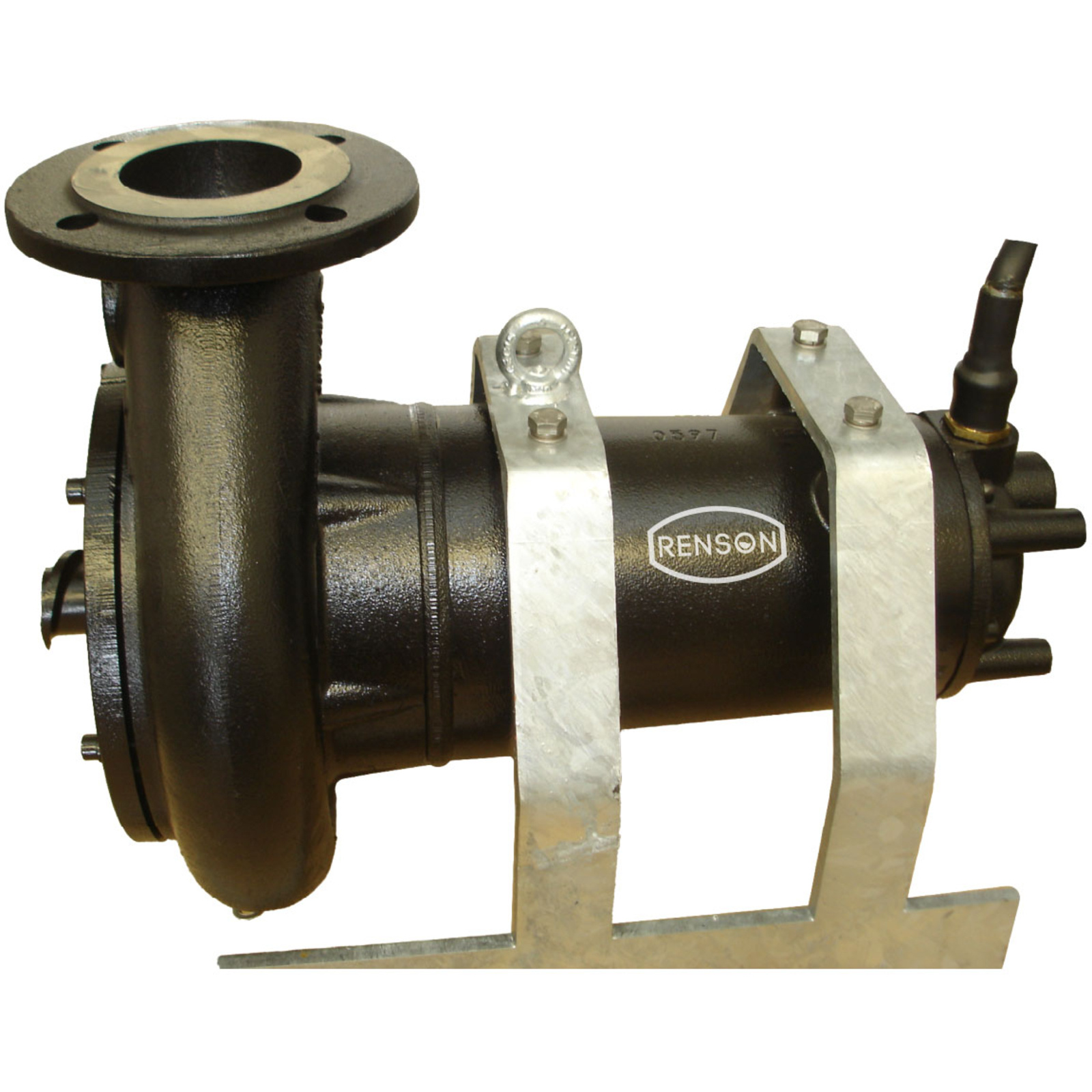

Le coffret pompe RENSON 111141 est une pompe dilacératrice submersible triphasée de 5,5 kW, conçue pour relever des eaux chargées en particules solides et matières fibreuses, notamment dans des applications agricoles comme le lisier.

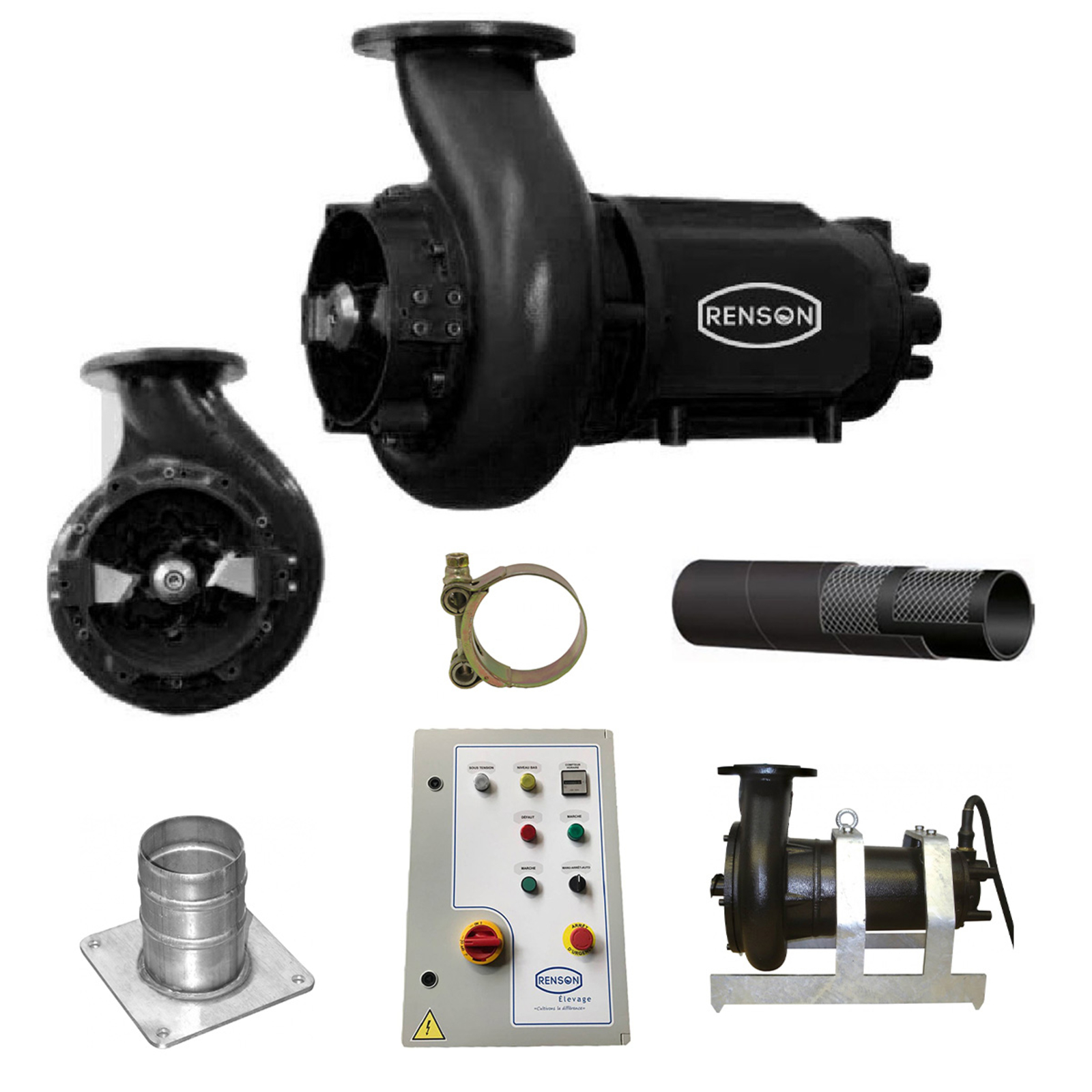

Cette pompe est vendue avec un kit d'accessoires complet (code 817111) comprenant un collier de serrage en acier zingué, un tuyau EPDM de 5 mètres, un kit de raccordement galvanisé, un châssis de soutien horizontal, une armoire de commande 4/5,5 kW en démarrage direct et une sonde de niveau à lisier.
Le coffret pompe supporte une granulométrie maximale de 28 mm et un taux de matière sèche allant jusqu’à 12 %.
Elle est conçue pour un usage intensif en immersion complète, avec une profondeur maximale d’immersion de 20 mètres.
La température maximale du liquide pompé est de 40°C et la plage de pH admissible est comprise entre 5 et 12.
La hauteur manométrique maximale (HMT) est de 12 mètres.
La pompe est construite en fonte avec des couteaux en acier au chrome vanadium facilement interchangeables.
L’arbre moteur est en acier inoxydable et les garnitures mécaniques sont en carbure de silicium côté hydraulique, avec une garniture mécanique côté moteur.
Elle est livrée avec 10 mètres de câble.
Le moteur IE2 est triphasé, bobinage 380 V - 50 Hz, avec rotor à cage d’écureuil.
Trois sondes thermiques intégrées dans le bobinage assurent une protection contre la surchauffe au-delà de 132°C.
Sa vitesse de rotation est de 1 450 tours par minute.
L’indice de protection est IP68 et la classe d’isolement F.
En termes de performances, la pompe atteint un débit maximal de 2 400 l/min (144 m³/h) pour une hauteur de refoulement de 3,7 mètres.
Pour la hauteur maximale de 12 mètres, le débit est nul.
Les dimensions de la pompe sont les suivantes : hauteur 767 mm, largeur 436 mm, longueur 345 mm.
Le poids total est de 122 kg.

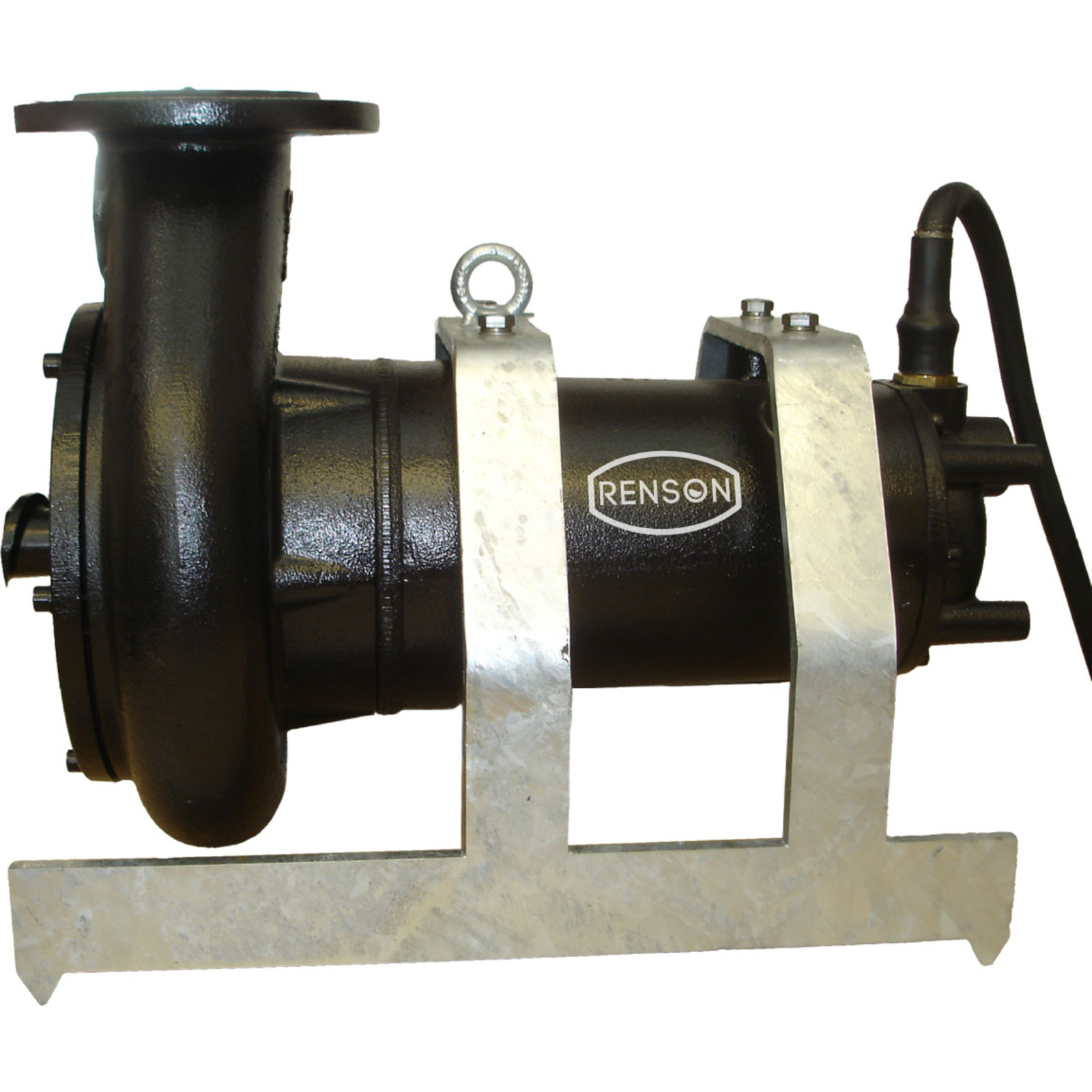

Le kit accessoires comprend notamment un collier de serrage tourillon en acier zingué Ø 104, un tuyau EPDM Ø 102x114 de 5 mètres, un kit de raccordement galvanisé droit rond/cannelé Ø 100, un châssis de soutien horizontal galvanisé pour pompe DN100, une armoire de commande 4/5,5 kW en démarrage direct version 2020, ainsi qu’une sonde de niveau à lisier.

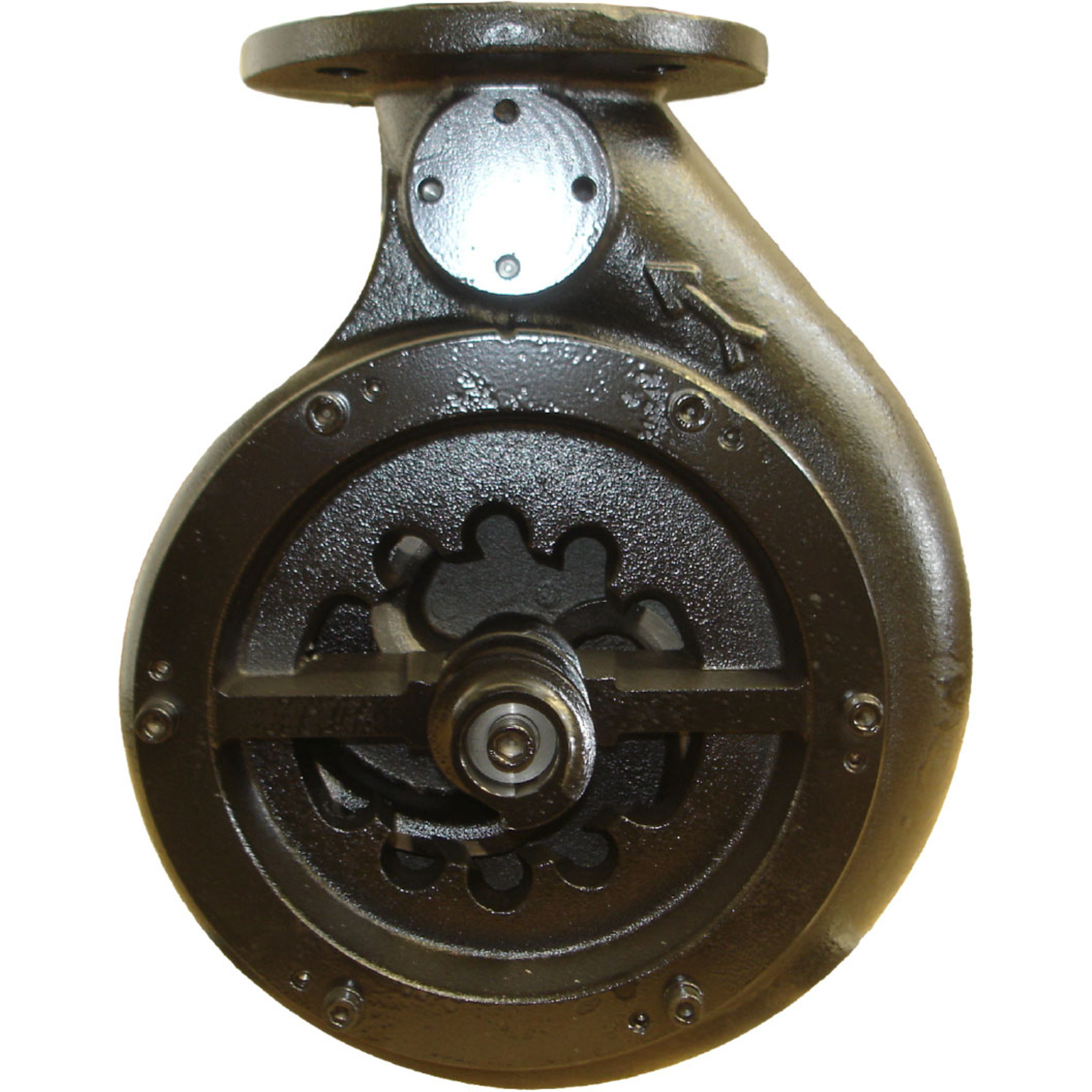

Le coffret pompe est adapté pour des eaux chargées de particules solides et matières fibreuses, avec un broyage efficace des particules dès leur entrée grâce à ses couteaux et contre-couteaux.
Un traitement spécifique peut être réalisé sur demande, notamment pour des applications avec farine de paille.
Cette pompe est conforme aux normes de sécurité européennes et bénéficie d’une déclaration de conformité aux directives machines et environnementales (directive 98/37/CE, normes UNI EN ISO 12100-1 et 12100-2).

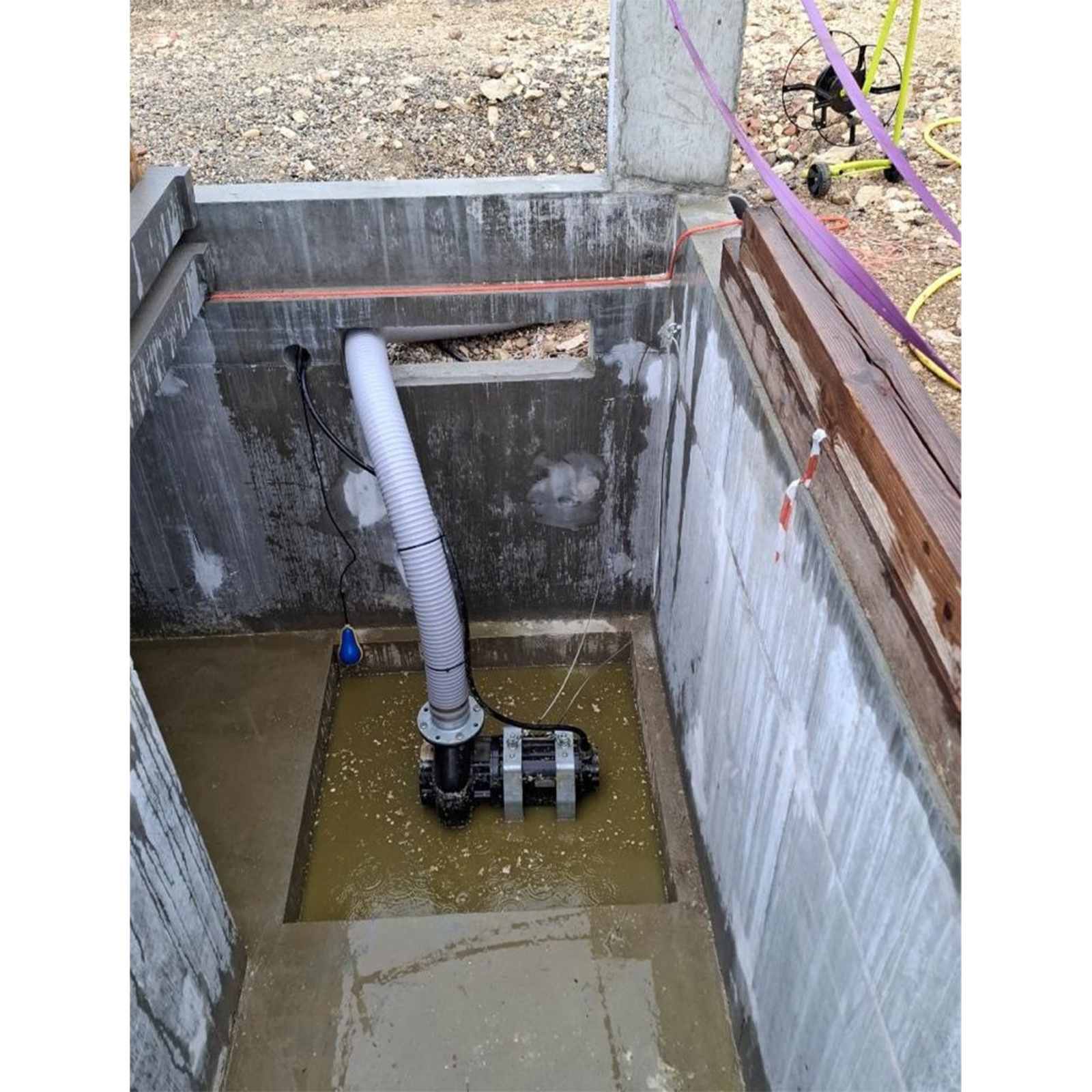

Elle est destinée principalement aux secteurs agricoles, notamment l’élevage, pour le relevage de liquides chargés tels que le lisier.
L’ensemble est livré prêt à l’emploi et conçu pour un usage intensif en immersion complète, garantissant un fonctionnement fiable et sécurisé dans des conditions exigeantes.
Cette pompe supporte une granulométrie maximale de 28 mm et un taux de matière sèche allant jusqu’à 12 %. Elle est conçue pour un usage intensif en immersion complète jusqu’à 20 mètres de profondeur, avec une température maximale du liquide pompé de 40°C et une plage de pH admissible entre 5 et 12. La hauteur manométrique maximale (HMT) est de 12 mètres, avec un débit maximal de 2 400 litres par minute (144 m³/h) à une hauteur de refoulement de 3,7 mètres.
La pompe est construite en fonte, avec des couteaux et contre-couteaux en acier au chrome vanadium facilement interchangeables, assurant un broyage efficace des particules dès leur entrée. L’arbre moteur est en acier inoxydable et les garnitures mécaniques sont en carbure de silicium côté hydraulique, avec une garniture mécanique côté moteur. Elle est livrée avec 10 mètres de câble.
Le moteur IE2 est triphasé, avec un bobinage 380 V - 50 Hz, un rotor à cage d’écureuil, et intègre trois sondes thermiques pour une protection contre la surchauffe au-delà de 132°C. Sa vitesse de rotation est de 1 450 tours par minute. L’indice de protection est IP68 et la classe d’isolement F.
Les dimensions de la pompe sont de 767 mm de hauteur, 436 mm de largeur et 345 mm de longueur, pour un poids total de 122 kg.
Le coffret pompe est conforme aux normes de sécurité européennes, avec une déclaration de conformité aux directives machines et environnementales (directive 98/37/CE, normes UNI EN ISO 12100-1 et 12100-2). Il est particulièrement adapté aux secteurs agricoles, notamment l’élevage, pour le relevage de liquides chargés tels que le lisier. Un traitement spécifique peut être réalisé sur demande, notamment pour des applications avec farine de paille.
L’ensemble est livré prêt à l’emploi, garantissant un fonctionnement fiable et sécurisé dans des conditions d’usage intensif en immersion complète.
- type de roue : couteau contre couteau
- hmt max : 12 mètres
- débit max : 2400 l/min
- granulométrie max : 28 mm
- taux de matière sèche max : 12 %
- modèle : PTS 100
- tension : 380 V
- puissance : 5,50 kW
- ampérage : 11,40 A
- tour/min : 1450
- couplage : étoile
- dnr : 100
- hauteur : 767 mm
- largeur : 436 mm
- longueur : 345 mm
- poids : 122 kg
- pompe renson utilisée : 111141
- construction : pompe dilacératrice en fonte
- couteaux en acier au chrome vanadium facilement interchangeables
- arbre moteur en acier inoxydable
- garniture mécanique en carbure de silicium côté hydraulique, garniture mécanique côté moteur
- livré avec 10 mètres de câble
- moteur ie2 triphasé, bobinage 380 v - 50 hz
- rotor à cage d'écureuil
- 3 sondes thermiques incorporées dans le bobinage du moteur pour une protection au-delà de 132°C
- indice de protection ip68 - classe f
- plage de pH du liquide pompé : 5 à 12
- température maximale du liquide pompé : 40°C
- profondeur d'immersion maximale : 20 mètres
Le principe d’utilisation repose sur le broyage des particules solides et fibreuses dès leur entrée dans la pompe, grâce à des couteaux et contre-couteaux. Le liquide pompé peut contenir des particules jusqu’à une granulométrie maximale de 28 mm et un taux de matière sèche jusqu’à 12 %, avec un pH compris entre 5 et 12, et une température maximale de 40°C.
La pompe est principalement utilisée dans les secteurs agricoles, notamment pour le relevage de liquides chargés comme le lisier. Elle est livrée avec un kit d’accessoires comprenant notamment un collier de serrage, un tuyau EPDM de 5 mètres, un kit de raccordement galvanisé, un châssis de soutien horizontal, une armoire de commande et une sonde de niveau à lisier.
En cas de mise en service, il est nécessaire de vérifier que le rotor ne soit pas bloqué en actionnant la roue par l’orifice d’aspiration, de contrôler le niveau d’huile dans la chambre d’huile, puis de raccorder les câbles d’alimentation conformément aux schémas fournis. Le sens de rotation doit être conforme aux indications pour éviter un fonctionnement incorrect.
Lors de l’installation, il convient d’assurer que les câbles d’alimentation ne soient pas en contact avec l’eau et de respecter les normes électriques et hydrauliques. La pompe doit être montée sur un support stable, avec une arrivée de liquide ne créant pas de turbulence dans la zone aspirante, et la tuyauterie de refoulement doit garantir une vitesse suffisante pour éviter les colmatages.
En cas de dysfonctionnement, des contrôles simples sont préconisés, comme vérifier l’alimentation électrique, le sens de rotation, l’état des clapets et de la tuyauterie, ainsi que la présence éventuelle de poches d’air ou d’obstructions. Le manuel détaille également les causes possibles de mauvais fonctionnement et les solutions associées.
Le rendement attendu est un débit maximal de 2400 litres par minute à une hauteur de refoulement de 3,7 mètres, avec une hauteur manométrique maximale de 12 mètres où le débit devient nul.

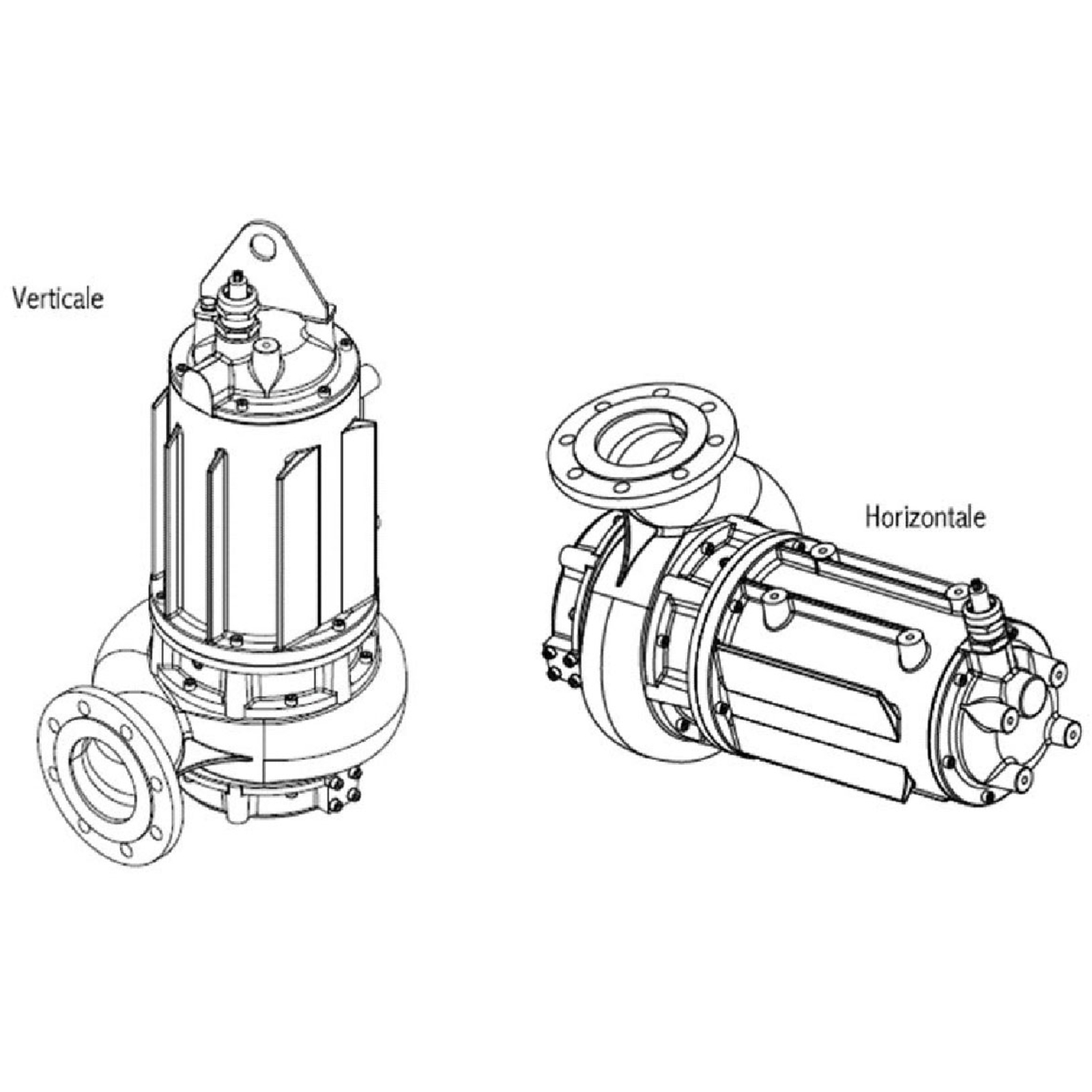

Enfin, la pompe peut être installée avec un système de pieu immergé et coulisseau, permettant un positionnement vertical et un accès facilité pour la maintenance, le tout devant être réalisé en respectant les prescriptions de montage et de fixation indiquées.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelle est la capacité maximale de la pompe et quelles sont ses limites en termes de granulométrie et de matière sèche ?
La pompe RENSON 111141 offre un débit maximal de 2 400 l/min (144 m³/h) pour une hauteur de refoulement de 3,7 mètres. Elle supporte une granulométrie maximale de 28 mm et un taux de matière sèche allant jusqu’à 12 %. Au-delà d’une hauteur manométrique totale (HMT) de 12 mètres, le débit devient nul.
Pour quels types d’eaux et d’applications cette pompe est-elle conçue ?
Cette pompe dilacératrice est spécifiquement conçue pour relever des eaux chargées en particules solides et matières fibreuses, notamment dans des applications agricoles telles que le relevage de lisier. Elle convient à un usage intensif en immersion complète, avec une profondeur maximale d’immersion de 20 mètres.
Quels sont les matériaux et composants clés garantissant la durabilité et la maintenance de la pompe ?
La pompe est construite en fonte avec des couteaux en acier au chrome vanadium facilement interchangeables. L’arbre moteur est en acier inoxydable et les garnitures mécaniques sont en carbure de silicium côté hydraulique, avec une garniture mécanique côté moteur. Elle est livrée avec 10 mètres de câble et dispose d’un moteur triphasé IE2 avec protection thermique intégrée.
Quelles sont les conditions électriques et de protection à respecter pour l’installation de la pompe ?
La pompe fonctionne en triphasé 380 V - 50 Hz avec un moteur IE2 à rotor cage d’écureuil. Elle doit être raccordée à une armoire de commande adaptée avec démarrage direct. Trois sondes thermiques intégrées protègent le moteur en cas de surchauffe au-delà de 132°C. L’indice de protection est IP68, garantissant une étanchéité adaptée à l’immersion.
Quels accessoires sont inclus dans le kit livré avec la pompe et à quoi servent-ils ?
Le kit accessoires comprend un collier de serrage en acier zingué Ø104, un tuyau EPDM de 5 mètres Ø102x114, un kit de raccordement galvanisé droit rond/cannelé Ø100, un châssis de soutien horizontal galvanisé pour pompe DN100, une armoire de commande 4/5,5 kW en démarrage direct version 2020, ainsi qu’une sonde de niveau à lisier. Ces éléments assurent une installation complète et sécurisée.
Quelles sont les précautions à respecter lors de l’installation et de l’utilisation de la pompe ?
La pompe doit être installée en immersion complète dans un liquide dont la température ne dépasse pas 40°C et avec un pH compris entre 5 et 12. Il est important de respecter la profondeur maximale d’immersion de 20 mètres et d’assurer un bon refroidissement du moteur par le liquide pompé. L’installation électrique doit être conforme aux normes en vigueur et la pompe doit être protégée contre les surcharges et les démarrages excessifs (maximum 10 démarrages par heure).
Comment effectuer les contrôles préliminaires avant la mise en service de la pompe ?
Avant l’installation, vérifier que la pompe est livrée prête à l’emploi avec la quantité d’huile nécessaire, contrôler que le rotor tourne librement, et raccorder correctement les câbles d’alimentation en respectant le sens de rotation indiqué. Ces vérifications sont indispensables pour garantir un fonctionnement fiable et éviter les surcharges moteur.
